这是个人第一次写博客文章，首先就内容上，关于论文的理解不当之处，希望大家指正，做到相互交流；其次在语言表达上的不通顺之处，希望大家多多包涵。接下来我们进入正题。
按照是什么？为什么？怎么办？的思路架构来整理论文。
1.灵感启发来源the classical non-local means method【1】，
2.作者提出了non—local 模块用于capturing long-range dependencies，什么是 long-range dependencies？
3.所提出的模块具有一定的泛化能力，可以用于许多框架中。
模块的适用领域： 用于视频分类（时空域），静态图像数据（空域）和序列数据（时域）。论文实验部分主要是视频分类（时空域），其次还在目标检测，语义分割，关键点检测上做出了实验分析。
什么是 long-range dependencies？（这里可能有些抽象，解释不太清楚）图像数据，可以简单理解为 空间上 某一点位置像素值 与 其他位置的像素值 之间的关系；随着卷积操作的重复使用，网络层次加深，形成的感受野变大，能够获取空间上比较远的依赖关系。序列数据，可以理解为在时域上，该位置的值与过去的每一时刻的值都有关，也与将来每一时刻的值都有关，依赖关系的程度就是对应权重值的大小。
这种关系有什么用？换句话说：作者为什么觉得捕获了这个关系，对性能有提升？这种关系怎么直观的理解呢？
我的理解就是：（1）卷积和循环操作能够通过重复叠加来捕获长距离关系，继而实现一些任务。（2）作者提出的non—local 操作能直接捕获长距离关系，当然也可以实现任务。（3）作者的论点在于提出操作来捕获，而不是在于回答捕获的关系为什么对效果有用。（4）所以这个问题有些尴尬，理解不了。
作者指出：当CNN层数加深，或者RNN循环次数增多，虽然可以捕获long-range dependences，但是计算效率低，导致优化困难。
所提出的操作具体内容是什么呢？该怎么实现？怎么使用？关于可视化图怎么理解？（下面会有好多关于论文中公式的部分截图，便于大家浏览。）

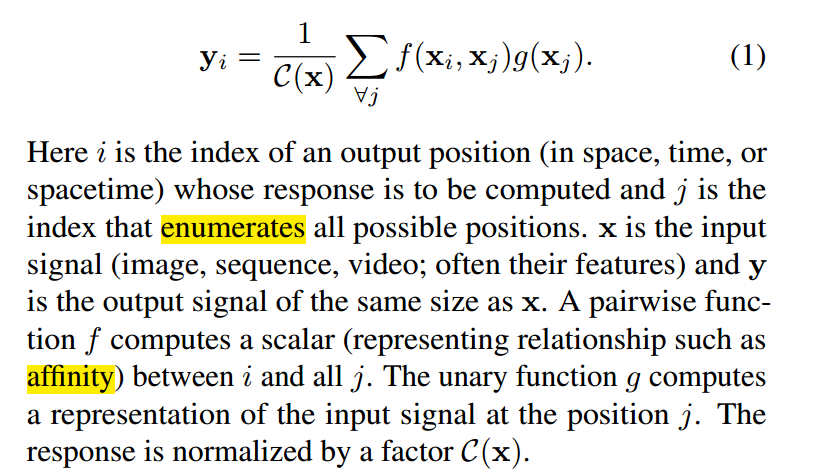

a.具体定义：

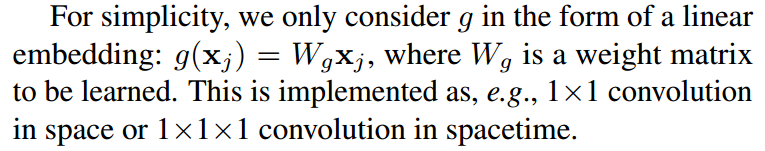

f函数可以理解为权重（依赖关系的大小），g函数——一个变化空间函数，第i位置的值等于空间上所有位置的值的加权平均，（权重就是依赖关系的大小）。关于g(*)函数的说明：
在这里作者给出f(*)函数有4个版本，分别是：高斯函数、高斯嵌入函数、点积函数、级联函数。（这一部分贴上函数图片，做出简要说明）
（1）高斯函数：
是点积相似度（在深度学习算法中便于实现），也可以用欧式距离相似度，
权重之和，考虑到归一化，

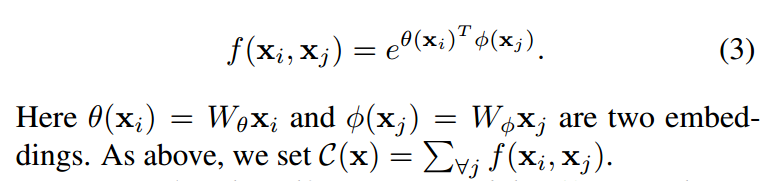

（2）高斯嵌入函数：
作者指出，这里用于机器翻译的注意力机制【2】是利用高斯嵌入函数版本的模块的一个特例，此时这里就是softmax函数。（乘积求和取平均 ==平均乘积再求和，公示的变形）

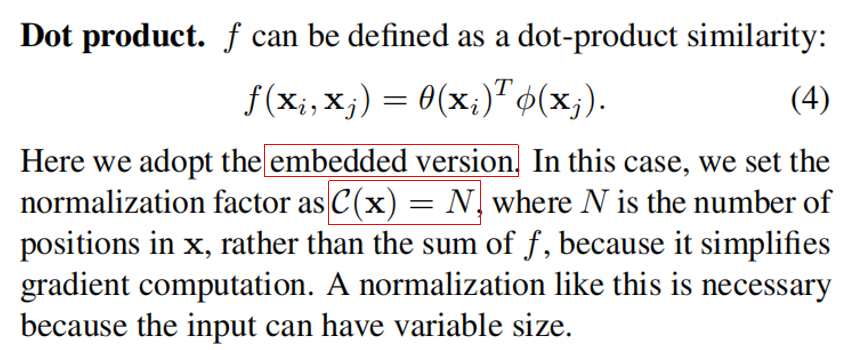

（3）点积函数：

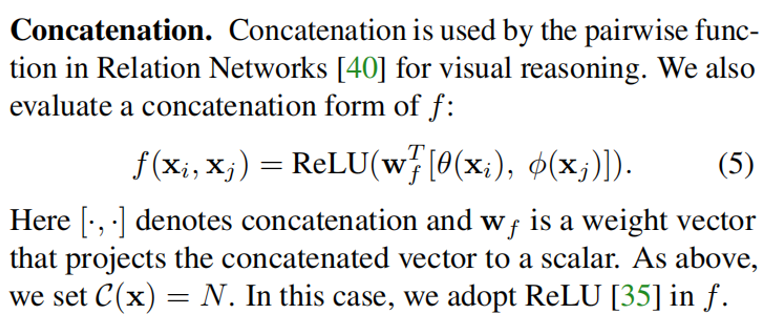

（4）级联函数：
b.怎么实现？

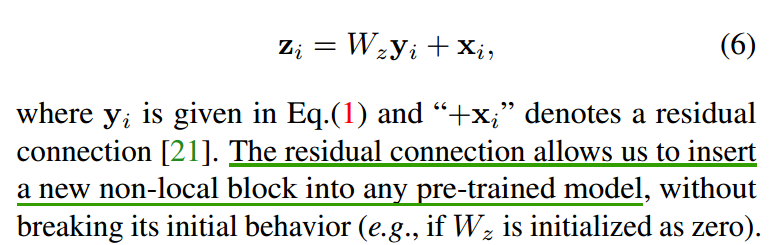

作者利用残差连接，可以将模块与现有的训练模型进行结合。

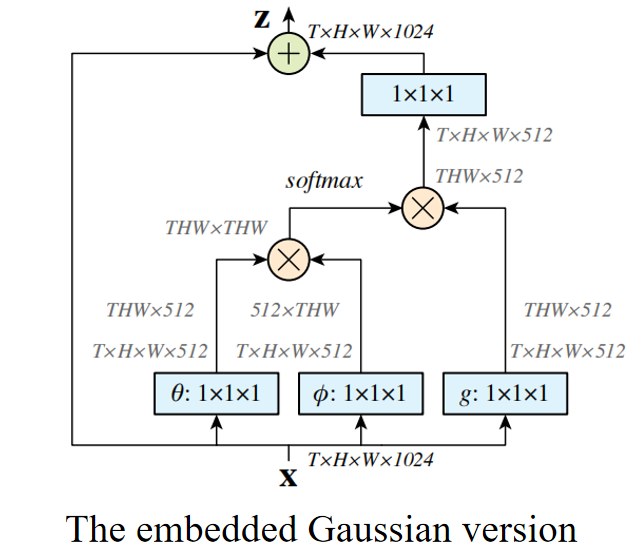

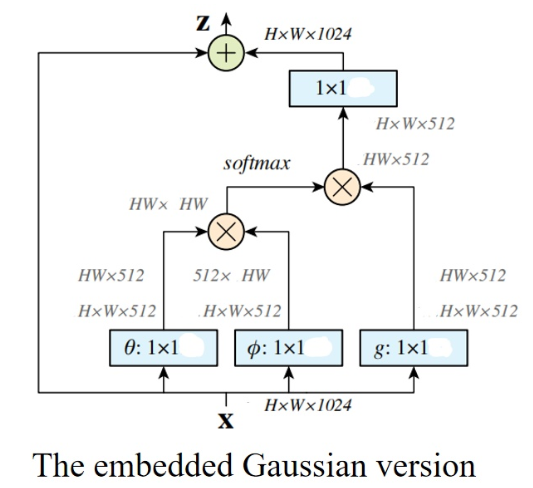

实现结构图：（论文中的实验部分主要是针对高斯嵌入版本的使用）
关于该图，做以下说明：由于作者实验主要是针对视频分类，是时空域上的内容，这个图中涉及到三维卷积的内容，可以将其简单的理解为二维卷积，见修改后的下图，关于具体计算，这里涉及到矩阵乘法，所以看起来比较复杂，建议大家可以先利用xi 和xj进行简单的推导，在扩展到X上来。
c.怎么使用？

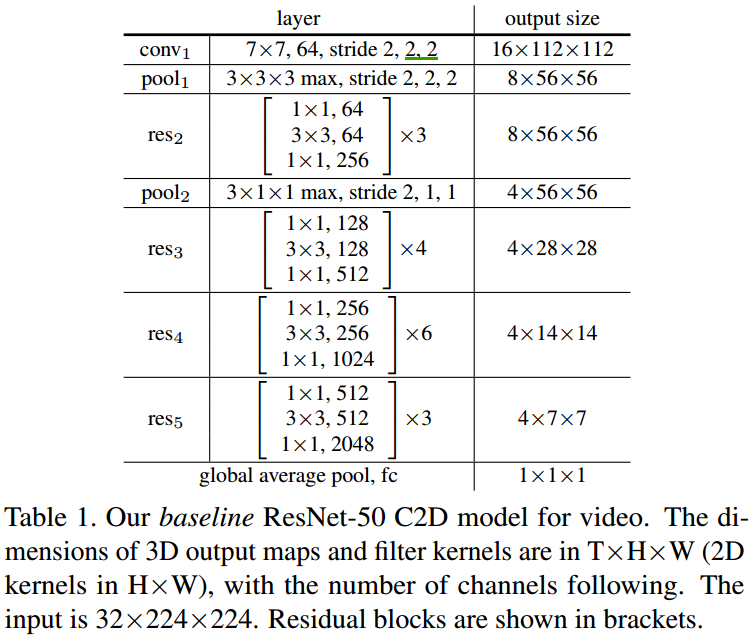

作者在这里将其放到res-net50和res-net101网络架构上进行实验，见下图。
附图的简要说明：由于实验主要是针对视频分类，是三维卷积【3】；所以这个stride这里后面有三个值（2，2，2）。
这部分是对实验操作的细节部分的理解：上图是二维卷积网络框架（2D ConvNet baseline (C2D)），（为了便于理解作者的实验部分，在这里我也会做一些简单的介绍，自己当时看的时候很晕，现在也勉强理解，希望能有所帮助，不正确的地方还望指正），接着作者将其扩到三维卷积（Inflated 3D ConvNet (I3D)），这里只是inflating the kernels（拓展卷积核的维度），
比如：二维的 kXk 变成 tXkXk （t是时域上的跨度帧），作者只是将残差块中的二维的3X3卷积变为三维的3X3X3的卷积核，就有了I3D3×3×3这个结构；将残差块中的第一个二维的1X1卷积变为三维的3X1X1的卷积核，也就有了I3D3×1×1这个结构。每两个残差块变一个核，将conv1 变为5X7X7。

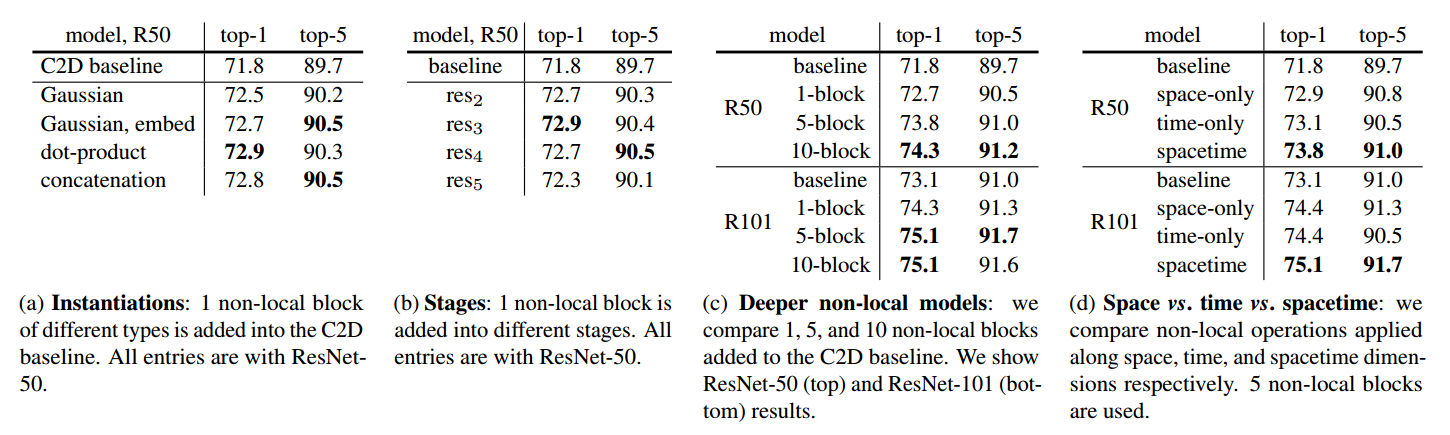

在实验部分，作者做了大量实验：<1>f函数的选择，<2>block加的具体位置，<3>加模块的数量，<4>适用领域

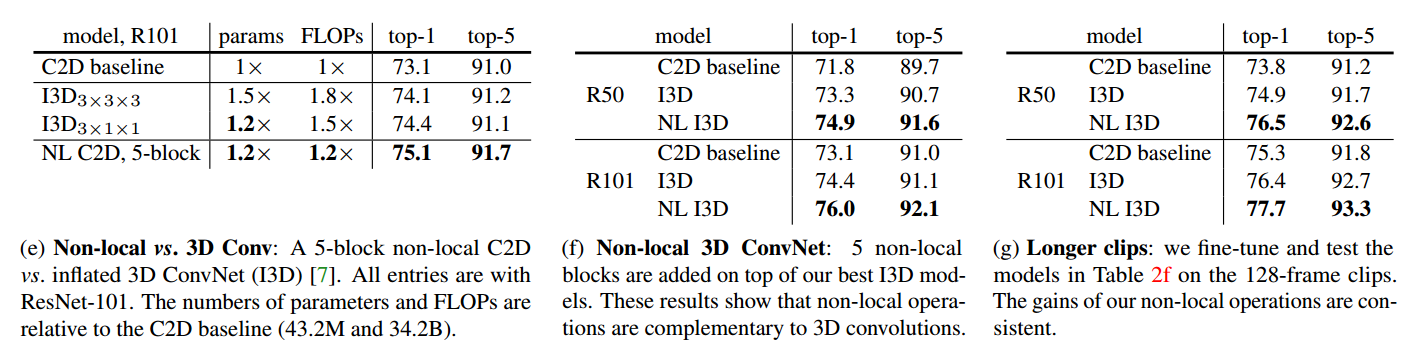

<5>Non-local vs. 3D Conv，<6>Non-local 3D ConvNet，<7>Longer clips
d.可视化图的理解：

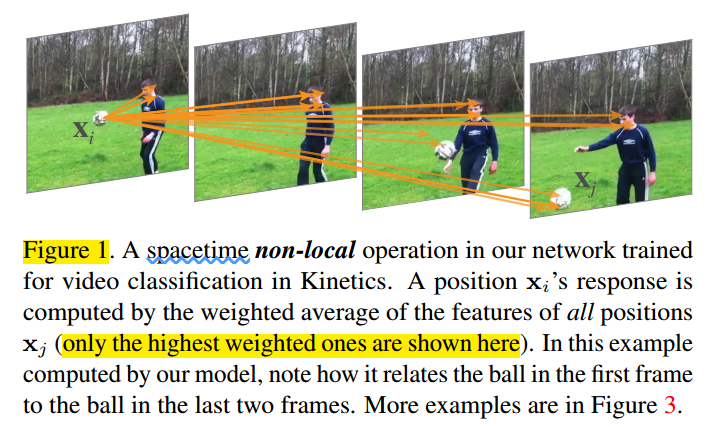

任务是视频分类，图上是小男孩踢足球的小视频，每幅图片是视频的某一帧，会发现，左边第一幅图的Xi足球位置与图1、图2中小男孩的头（眼睛和脖子）、图3、图4中足球和头部（这些是Xj位置）都有关，也就是说在时空域上，足球的（Xi）位置与整个视频中男孩头部和其他位置的足球关系程度比较大，其他关系较小。
对于其合理的解释就是男孩踢球时，需要用眼睛、头部看着足球，所以整个过程中二者关系最大，其他草坪等背景什么的 关系就不是很明显了；另外，我猜测，如果视频中出现孩子的脚，那么脚关系也是比较大的。对于男孩拍篮球的小视频而言，当然手和球的关系也是比较大的。 深一点的理解就是，所做的任务主要是针对 一个视频 中的动作（这一姿势）来识别分类的。
e. 参考论文：
【1】A. Buades, B. Coll, and J.-M. Morel. A non-local algorithm for image denoising. In Computer Vision and Pattern Recognition (CVPR), 2005. 1, 2, 3
【2】A. Vaswani, N. Shazeer, N. Parmar, J. Uszkoreit, L. Jones, A. N. Gomez, L. Kaiser, and I. Polosukhin. Attention is all you need. In Neural Information Processing Systems (NIPS), 2017. 2, 3, 6
