ESP8266 01S GPIO中断

初始化IO

PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO0_U,	FUNC_GPIO0);	// GPIO_0作为GPIO口
GPIO_DIS_OUTPUT(GPIO_ID_PIN(0));						// GPIO_0失能输出(默认)
//即设为输入模式

中断配置

	ETS_GPIO_INTR_DISABLE();										// 关闭GPIO中断功能
	ETS_GPIO_INTR_ATTACH((ets_isr_t)GPIO_INTERRUPT,NULL);			// 注册中断回调函数
	gpio_pin_intr_state_set(GPIO_ID_PIN(0),GPIO_PIN_INTR_NEGEDGE);	// GPIO_0下降沿中断
	ETS_GPIO_INTR_ENABLE();											// 打开GPIO中断功能

	// GPIO_PIN_INTR_DISABLE = 0,	// 不触发中断
    // GPIO_PIN_INTR_POSEDGE = 1,	// 上升沿中断
    // GPIO_PIN_INTR_NEGEDGE = 2,	// 下降沿中断
    // GPIO_PIN_INTR_ANYEDGE = 3,	// 双边沿中断
    // GPIO_PIN_INTR_LOLEVEL = 4,	// 低电平中断
    // GPIO_PIN_INTR_HILEVEL = 5	// 高电平中断

读中断

	// 读取GPIO中断状态
	//---------------------------------------------------
	S_GPIO_INT = GPIO_REG_READ(GPIO_STATUS_ADDRESS);

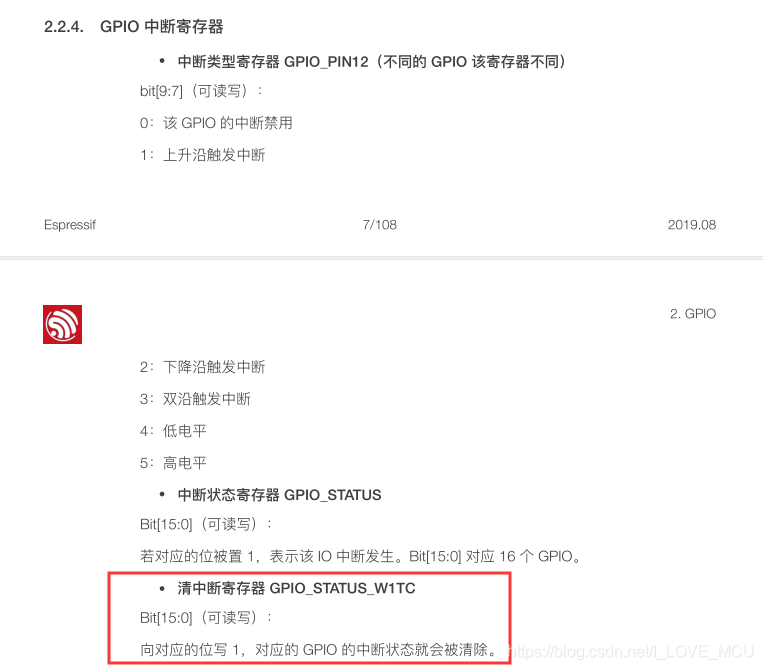

清中断

在这里插入图片描述
GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, S_GPIO_INT);
//S_GPIO_INT是读取中断标志。

函数

// GPIO中断函数【注意：中断函数前不要有"ICACHE_FLASH_ATTR"宏】
//=============================================================================
void GPIO_INTERRUPT(void)
{
	u32	S_GPIO_INT;		// 所有IO口的中断状态
	u32 F_GPIO_0_INT;	// GPIO_0的中断状态

	// 读取GPIO中断状态
	//---------------------------------------------------
	S_GPIO_INT = GPIO_REG_READ(GPIO_STATUS_ADDRESS);

	// 清除中断状态位(如果不清除状态位，则会持续进入中断)
	//----------------------------------------------------
	GPIO_REG_WRITE(GPIO_STATUS_W1TC_ADDRESS, S_GPIO_INT);


	F_GPIO_0_INT = S_GPIO_INT & (0x01<<0);	// 获取GPIO_0中断状态

	// 判断是否是KEY中断(未做消抖)
	//------------------------------------------------------------
	if(F_GPIO_0_INT)	// GPIO_0的下降沿中断
	{
		F_LED = !F_LED;

		GPIO_OUTPUT_SET(GPIO_ID_PIN(2),F_LED);	// LED状态翻转
		uart0_sendStr("\r\n HELLO WORLD!!! \r\n");
	}
}

/******************************************************************************
 * FunctionName : user_init
 * Description  : entry of user application, init user function here
 * Parameters   : none
 * Returns      : none
*******************************************************************************/
void ICACHE_FLASH_ATTR
user_init(void)
{
	u8 led = 0;
	uart_init(9600, 9600);
	os_delay_us(10000);

	os_printf("\r\n---------------\r\n");
	os_printf("\r\n SDK version: %s \r\n", system_get_sdk_version());		//串口打印SDK版本
	os_printf("\r\n ProjectName: %s \r\n", ProjectName);		//串口打印SDK版本
	uart0_sendStr("\r\n HELLO WORLD!!! \r\n");
	os_printf("\r\n---------------\r\n");

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO2_U, FUNC_GPIO2);
	GPIO_OUTPUT_SET(GPIO_ID_PIN(2), 1);

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO0_U, FUNC_GPIO0);
	GPIO_DIS_OUTPUT(GPIO_ID_PIN(0));
//	PIN_PULLUP_DIS(PERIPHS_IO_MUX_GPIO0_U);
//	PIN_PULLUP_EN(PERIPHS_IO_MUX_GPIO0_U);


	// GPIO_0中断设置
	//----------------------------------------------------------------------------------
	ETS_GPIO_INTR_DISABLE();										// 关闭GPIO中断功能
	ETS_GPIO_INTR_ATTACH((ets_isr_t)GPIO_INTERRUPT,NULL);			// 注册中断回调函数
	gpio_pin_intr_state_set(GPIO_ID_PIN(0),GPIO_PIN_INTR_NEGEDGE);	// GPIO_0下降沿中断
	ETS_GPIO_INTR_ENABLE();											// 打开GPIO中断功能

//	while(1)
//	{
//		system_soft_wdt_feed();
//		if(GPIO_INPUT_GET(GPIO_ID_PIN(0)))
//		{
//			GPIO_OUTPUT_SET(GPIO_ID_PIN(2), 1);
//
//		}
//		else
//		{
//			GPIO_OUTPUT_SET(GPIO_ID_PIN(2), 0);
//
//		}
//	}
}
