人工智能实践：Tensorflow笔记 # 8 全连接神经网络实践 (手写数字识别)

mnist_forward.py

import tensorflow as tf

INPUT_NODE = 784
OUTPUT_NODE = 10
LAYER1_NODE = 500

def get_weight(shape,regularizer):
    w = tf.Variable(tf.truncated_normal(shape,stddev=0.1))
    if regularizer != None:tf.add_to_collection('losses',tf.contrib.layers.l2_regularizer(regularizer)(w))
    return w

def get_bias(shape):
    b = tf.Variable(tf.zeros(shape))
    return b

def forward(x,regularizer):
    w1 = get_weight([INPUT_NODE,LAYER1_NODE],regularizer)
    b1 = get_bias([LAYER1_NODE])
    y1 = tf.nn.relu(tf.matmul(x,w1)+b1)

    w2 = get_weight([LAYER1_NODE,OUTPUT_NODE],regularizer)
    b2 = get_bias([OUTPUT_NODE])
    y =  tf.matmul(y1,w2)+b2
    return y

tf.truncated_normal:产生截断正态分布随机数，取值范围为 [ mean - 2 * stddev, mean + 2 * stddev ]。(mean默认0.0)此处即为[-0.2,0.2]

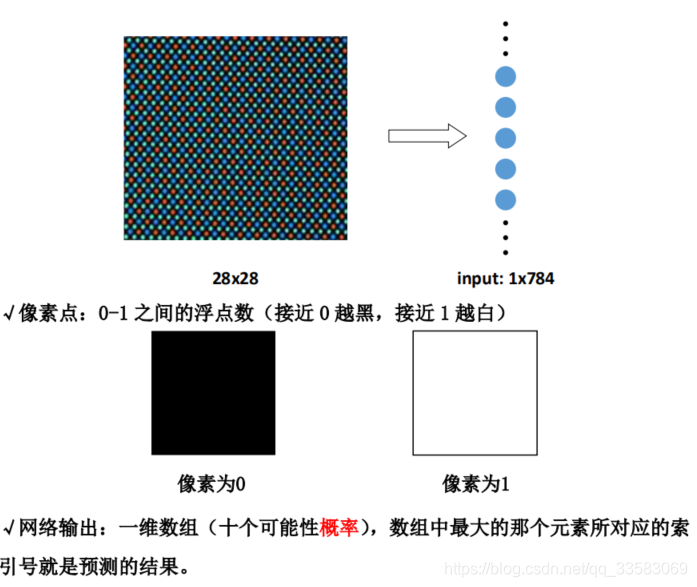

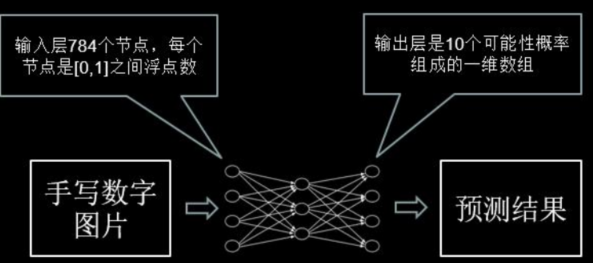

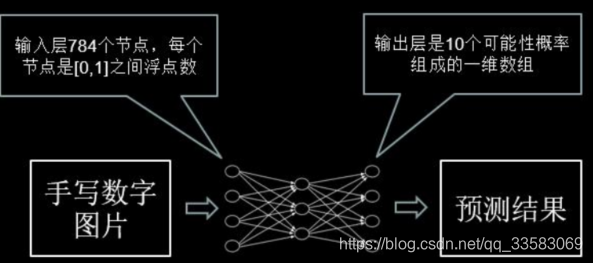

由上述代码可知，在前向传播过程中，规定网络输入结点为 784 个（代表每张输入图片的像素个数），隐藏层节点 500 个，输出节点 10 个（表示输出为数字 0-9的十分类）。由输入层到隐藏层的参数 w1 形状为[784,500]，由隐藏层到输出层的参数 w2 形状为[500,10]，参数满足截断正态分布，并使用正则化，将每个参数的正则化损失加到总损失中。由输入层到隐藏层的偏置 b1 形状为长度为 500
的一维数组，由隐藏层到输出层的偏置 b2 形状为长度为 10 的一维数组，初始化值为全 0。前向传播结构第一层为输入 x 与参数 w1 矩阵相乘加上偏置 b1，再经过 relu 函数，得到隐藏层输出 y1。前向传播结构第二层为隐藏层输出 y1 与参数 w2 矩阵相乘加上偏置 b2，得到输出 y。由于输出 y 要经过 softmax 函数，使其符合概率分布，故输出 y 不经过 relu 函数。

mnist_backward.py

import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
import mnist_forward
import os

BATCH_SIZE = 200
LEARNING_RATE_BASE = 0.1
LEARNING_RATE_DECAY = 0.99
REGULARIZER = 0.0001
STEPS = 50000
MOVING_AVERAGE_DECAY = 0.99
MODEL_SAVE_PATH = "./model/"
MODEL_NAME = "mnist_model"

def backward(mnist):
    x = tf.placeholder(tf.float32,[None,mnist_forward.INPUT_NODE])
    y_ = tf.placeholder(tf.float32,[None,mnist_forward.OUTPUT_NODE])
    y = mnist_forward.forward(x,REGULARIZER)
    global_step = tf.Variable(0,trainable=False)

    ce = tf.nn.sparse_softmax_cross_entropy_with_logits(logits=y,labels=tf.argmax(y_,1))
    cem = tf.reduce_mean(ce)
    loss = cem + tf.add_n(tf.get_collection('losses'))

    learning_rate = tf.train.exponential_decay(
        LEARNING_RATE_BASE,
        global_step,
        mnist.train.num_examples/BATCH_SIZE,
        LEARNING_RATE_DECAY,
        staircase=True
    )

    train_step = tf.train.GradientDescentOptimizer(learning_rate).minimize(loss,global_step=global_step)

    ema = tf.train.ExponentialMovingAverage(MOVING_AVERAGE_DECAY,global_step)
    ema_op = ema.apply(tf.trainable_variables())
    with tf.control_dependencies([train_step,ema_op]):
        train_op = tf.no_op(name='train')

    saver = tf.train.Saver()

    with tf.Session() as sess:
        init_op = tf.global_variables_initializer()
        sess.run(init_op)

        for i in range(STEPS):
            xs,ys = mnist.train.next_batch(BATCH_SIZE)
            _,loss_value,step = sess.run([train_op,loss,global_step],feed_dict={x:xs,y_:ys})
            if i % 1000 == 0:
                print("After %d training steps(s),loss on training batch is %g." % (step,loss_value))
                saver.save(sess,os.path.join(MODEL_SAVE_PATH,MODEL_NAME),global_step=global_step)

def main():
    mnist = input_data.read_data_sets("./data/",one_hot=True)
    backward(mnist)

if __name__ == '__main__':
    main()

在反向传播过程中，首先引入 tensorflow、input_data、前向传播 mnist_forward 和 os 模块，定义每轮喂入神经网络的图片数、初始学习率、学习率衰减率、正则化系数、训练轮数、模型保存路径以及模型保存名称等相关信息。在反向传播函数 backword 中，首先读入 mnist，用 placeholder 给训练数据 x 和标签 y_占位，调用 mnist_forward 文件中的前向传播过程 forword()函数，并设置正则化，计算训练数据集上的预测结果 y，并给当前计算轮数计数器赋值，设定为不可训练类型。接着，调用包含所有参数正则化损失的损失函数loss，并设定指数衰减学习率 learning_rate。然后，使用梯度衰减算法对模型优化，降低损失函数，并定义参数的滑动平均。最后，在 with 结构中，实现所有参数初始化，每次喂入 batch_size 组（即 200 组）训练数据和对应标签，循环迭代 steps 轮，并每隔 1000 轮打印出一次损失函数值信息，并将当前会话加 载到指定路径。最后，通过主函数 main()，加载指定路径下的训练数据集，并调用规定的 backward()函数训练模型。

(Tensorflow中定义的时，可以通过trainable属性控制这个变量是否可以被优化器更新。关于此处global_step设置为trainable=False的困惑参见这篇文章link~

mnist_test.py
当训练完模型后，给神经网络模型输入测试集验证网络的准确性和泛化性。注意，所用的测试集和训练集是相互独立的。

import time
import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
import mnist_forward
import mnist_backward
TEST_INTERVAL_SEC = 5

def test(mnist):
    with tf.Graph().as_default() as g:
        x = tf.placeholder(tf.float32,[None,mnist_forward.INPUT_NODE])
        y_ = tf.placeholder(tf.float32,[None,mnist_forward.OUTPUT_NODE])
        y = mnist_forward.forward(x,None)

        ema = tf.train.ExponentialMovingAverage(mnist_backward.MOVING_AVERAGE_DECAY)
        ema_restore = ema.variables_to_restore()
        saver = tf.train.Saver(ema_restore)

        correct_prediction = tf.equal(tf.argmax(y,1),tf.argmax(y_,1))
        accuracy = tf.reduce_mean(tf.cast(correct_prediction,tf.float32))

        while True:
            with tf.Session() as sess:
                ckpt = tf.train.get_checkpoint_state(mnist_backward.MODEL_SAVE_PATH)
                if ckpt and ckpt.model_checkpoint_path:
                    saver.restore(sess,ckpt.model_checkpoint_path)
                    global_step = ckpt.model_checkpoint_path.split('/')[-1].split('.')[-1]
                    accuracy_score = sess.run(accuracy,feed_dict={x:mnist.test.images,y_:mnist.test.labels})
                    print("After %s training step(s),test accuracy = %g" % (global_step,accuracy_score))
                else:
                    print("No checkpoint file found")
                    return
            time.sleep(TEST_INTERVAL_SEC)

def main():
    mnist = input_data.read_data_sets('./data/',one_hot=True)
    test(mnist)

if __name__ == '__main__':
    main()

在上述代码中，首先需要引入 time 模块、tensorflow、input_data、前向传播mnist_forward、反向传播 mnist_backward 模块和 os 模块，并规定程序 5 秒的循环间隔时间。接着，定义测试函数 test(),读入 mnist 数据集，利用 tf.Graph()复现之前定义的计算图，利用 placeholder 给训练数据 x 和标签 y_占位，调用mnist_forward 文件中的前向传播过程 forword()函数，计算训练数据集上的预测结果 y。接着，实例化具有滑动平均的 saver 对象，从而在会话被加载时模型中的所有参数被赋值为各自的滑动平均值，增强模型的稳定性，然后计算模型在测试集上的准确率。在 with 结构中，加载指定路径下的 ckpt，若模型存在，则加载出模型到当前对话，在测试数据集上进行准确率验证，并打印出当前轮数下的准确率，若模型不存在，则打印出模型不存在的提示，从而 test()函数完成。通过主函数 main()，加载指定路径下的测试数据集，并调用规定的 test 函数，进行模型在测试集上的准确率验证。

运行:

python mnist_forward.py

另开一个命令行

python mnist_test.py

从终端显示的运行结果可以看出，随着训练轮数的增加，网络模型的损失函数值在不断降低，并且在测试集上的准确率在不断提升，有较好的泛化能力。

---

一个改进：上面的训练代码每次都是从头开始训练？如何断点续训呢？
在反向传播中加入这些代码

        ckpt = tf.train.get_checkpoint_state(MODEL_SAVE_PATH)
        if ckpt and ckpt.model_checkpoint_path:
            saver.restore(sess,ckpt.model_checkpoint_path)

1）tf.train.get_checkpoint_state(checkpoint_dir,latest_filename=None)
该函数表示如果断点文件夹中包含有效断点状态文件，则返回该文件。
参数说明：
checkpoint_dir：表示存储断点文件的目录
latest_filename=None：断点文件的可选名称，默认为“checkpoint”
2）saver.restore(sess, ckpt.model_checkpoint_path)
该函数表示恢复当前会话，将 ckpt 中的值赋给 w 和 b。
参数说明：
sess：表示当前会话，之前保存的结果将被加载入这个会话
ckpt.model_checkpoint_path：表示模型存储的位置，不需要提供模型的名字，它会去查看 checkpoint 文件，看看最新的是谁，叫做什么。

import tensorflow as tf
from tensorflow.examples.tutorials.mnist import input_data
import mnist_forward
import os

BATCH_SIZE = 200
LEARNING_RATE_BASE = 0.1
LEARNING_RATE_DECAY = 0.99
REGULARIZER = 0.0001
STEPS = 50000
MOVING_AVERAGE_DECAY = 0.99
MODEL_SAVE_PATH = "./model/"
MODEL_NAME = "mnist_model"

def backward(mnist):
    x = tf.placeholder(tf.float32,[None,mnist_forward.INPUT_NODE])
    y_ = tf.placeholder(tf.float32,[None,mnist_forward.OUTPUT_NODE])
    y = mnist_forward.forward(x,REGULARIZER)
    global_step = tf.Variable(0,trainable=False)

    ce = tf.nn.sparse_softmax_cross_entropy_with_logits(logits=y,labels=tf.argmax(y_,1))
    cem = tf.reduce_mean(ce)
    loss = cem + tf.add_n(tf.get_collection('losses'))

    learning_rate = tf.train.exponential_decay(
        LEARNING_RATE_BASE,
        global_step,
        mnist.train.num_examples/BATCH_SIZE,
        LEARNING_RATE_DECAY,
        staircase=True
    )

    train_step = tf.train.GradientDescentOptimizer(learning_rate).minimize(loss,global_step=global_step)

    ema = tf.train.ExponentialMovingAverage(MOVING_AVERAGE_DECAY,global_step)
    ema_op = ema.apply(tf.trainable_variables())
    with tf.control_dependencies([train_step,ema_op]):
        train_op = tf.no_op(name='train')

    saver = tf.train.Saver()

    with tf.Session() as sess:
        init_op = tf.global_variables_initializer()
        sess.run(init_op)
		#!!!!!!加在这里
        ckpt = tf.train.get_checkpoint_state(MODEL_SAVE_PATH)
        if ckpt and ckpt.model_checkpoint_path:
            saver.restore(sess,ckpt.model_checkpoint_path)

        for i in range(STEPS):
            xs,ys = mnist.train.next_batch(BATCH_SIZE)
            _,loss_value,step = sess.run([train_op,loss,global_step],feed_dict={x:xs,y_:ys})
            if i % 1000 == 0:
                print("After %d training steps(s),loss on training batch is %g." % (step,loss_value))
                saver.save(sess,os.path.join(MODEL_SAVE_PATH,MODEL_NAME),global_step=global_step)

def main():
    mnist = input_data.read_data_sets("./data/",one_hot=True)
    backward(mnist)

if __name__ == '__main__':
    main()

---

以上部分完成了基于已有的MNIST数据集训练手写数字识别的模型。
接下来要考虑的是

如何根据以上过程训练出的模型对新的真实的数据输出预测结果？
如何制作数据集，实现特定应用？

在将带预测的图片输入神经网络之间需要经过一些处理，这些过程抽象如下：

def application():
	testNum = input("input the number of test pictures:")
	for i in range(testNum):
		testPic = raw_input("the path of test picture:")
		testPicArr = pre_pic(testPic)
		preValue = restore_model(testPicArr)
		print "The prediction number is:", preValue

1）testPicArr = pre_pic(testPic)对手写数字图片做预处理
2）preValue = restore_model(testPicArr) 将符合神经网络输入要求的图片喂给复现的神经网络模型，输出预测值

mnist_app.py

import tensorflow as tf
import numpy as np
from PIL import Image
import mnist_backward
import mnist_forward

def restore_model(testPicArr):
    with tf.Graph().as_default() as tg:
        x = tf.placeholder(tf.float32,[None,mnist_forward.INPUT_NODE])
        y = mnist_forward.forward(x,None)
        preValue = tf.argmax(y,1) # 得到概率最大的预测值

        variable_averages = tf.train.ExponentialMovingAverage(mnist_backward.MOVING_AVERAGE_DECAY)
        variables_to_restore = variable_averages.variables_to_restore()
        saver = tf.train.Saver(variables_to_restore)

        with tf.Session() as sess:
            ckpt = tf.train.get_checkpoint_state(mnist_backward.MODEL_SAVE_PATH)
            if ckpt and ckpt.model_checkpoint_path:
                saver.restore(sess,ckpt.model_checkpoint_path)
                preValue = sess.run(preValue,feed_dict={x:testPicArr})
                return preValue
            else:
                print("No checkpoint file found")
                return -1

def pre_pic(picName):
    img = Image.open(picName)
    reIm = img.resize((28,28),Image.ANTIALIAS) #转化为灰度图
    im_arr = np.array(reIm.convert('L'))
    threshold = 50
    for i in range(28):
        for j in range(28):
            im_arr[i][j] = 255 - im_arr[i][j]
            if im_arr[i][j] < threshold:
                im_arr[i][j] = 0
            else: im_arr[i][j] = 255
    num_arr = im_arr.reshape([1,784])
    nm_arr = num_arr.astype(np.float32)
    img_ready = np.multiply(nm_arr,1.0/255.0)
    return img_ready

def  application():
    testNum = int(input("input the number of test pictures:"))
    for i in range(testNum):
        testPic = input("the path of test picture:")
        testPicArr = pre_pic(testPic)
        preValue = restore_model(testPicArr)
        print("The prediction number is:",preValue)

def main():
    application()

if __name__ == '__main__':
    main()

然后自己画一个28x28的图片(白底黑字)进行测试

---

测试环境:
python3.5.2
tensorflow1.2.1
