Ble Mesh技术（九）之Friendship

Friend直接流程建立都是通过上层传输曾的控制PDU进行交互。控制消息大部分都为不分段消息，所以这一章我们以下层传输层的为分段消息作为PDU格式的总体示意图。

1. Friendship相关Control PDU

1.1. Friend Poll

由LPN发起，请求Friend发送LPN睡眠期间为LPN存储的消息。
Opcode=0x01，对应的Parameters如下所示：

Field	Size(bits)	Notes
Padding	7	0b0000000，固定值
FSN	1	Friend Sequence Number

TTL域设置为0。
消息使用friendship security credentials加密。

1.2. Friend Update

Friend通知LPN安全参数已经改变，或者当前消息队列为空。

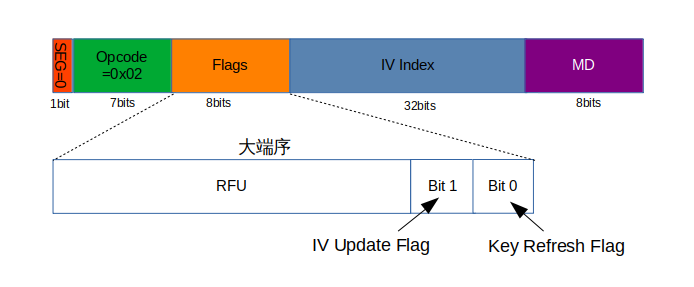

Opcode=0x02，对应的Parameters如下所示：

Field	Size(octets)	Notes
Flags	1	第0个bit表示当前的Key Refresh阶段 第1个bit表示当前的IV Update状态 第2-7位RFU
IV Index	4	Friend节点当前的IV Index
MD	1	MD=0：表明Friend Queue为空 MD=1：表明Friend Queue非空

Field	Notes
Key Refresh Flag	0：未处于阶段2 1：处于阶段2
IV Update Flag	0：未处于IV更新状态 1：处于IV更新状态中

TTL域设置为0。
消息使用friendship security credentials加密。

1.3. Friend Request

LPN发起，向所有Friend节点广播，希望与一个Friend建立Friendship。

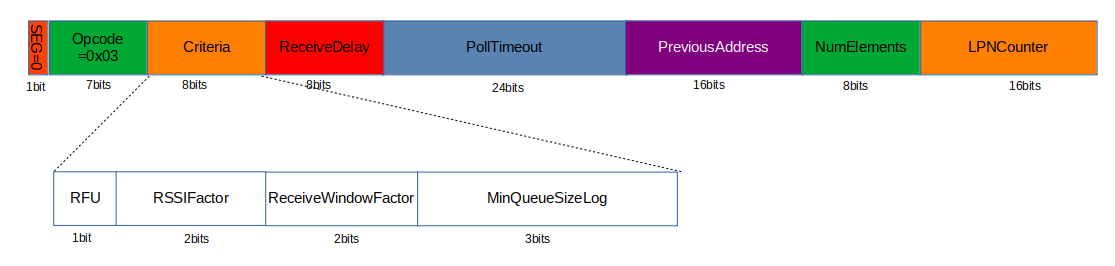

Opcode=0x03，对应的Parameters如下所示：

Field	Size(octets)	Notes
Criteria	1	表明要与本LPN建立Friendship，Friend应该具有的最低要求
ReceiveDelay	1	LPN端要求的ReceiveDelay 0x00-0x09：Prohibited 0x0A-0xFF：Receive Delay，单位1ms
PollTimeout	3	LPN端设置的初始PollTimeout Timer值 0x000000-0x000009：Prohibited 0x00000A-0x34BBFF：PollTimerout，单位100ms 0x34BC00-0xFFFFFF：Prohibited
PreviousAddress	2	友尽前的前朋友地址
NumElement	1	当前LPN节点的元素数量，通过该值和首元素地址可以计算出该LPN的非首元素的地址，从而保证能够缓存非首元素模型的消息。 0x00：Prohibited 0x01-0xFF：元素个数
LPNCounter	2	Request命令发送次数的计数

Field	Size(bits)	Notes
RFU	1	Reserved for Future Use
RSSIFactor	2	RSSI计算精度 0b00：1 0b01：1.5 0b10：2 0b11：2.5
ReceiveWindowFactor	2	ReceiveWindow计算精度 0b00：1 0b01：1.5 0b10：2 0b11：2.5
MinQueueSizeLog	3	Friend队列能存储消息数量的最小值 0b000：Prohibited 0b001：2 0b010：4 0b011：8 0b100：16 0b101：32 0b110：64 0b111：128

TTL域设置为0。
消息使用master security credentials加密。

1.4. Friend Offer

Friend收到LPN发起的Request，觉得自己条件满足要求的，向LPN发起Offer，导师转身了。
Opcode=0x04，对应的Parameters如下所示：

Field	Size(octets)	Notes
ReceiveWindow	1	本Friend支持的ReceiveWindow 0x00：Prohibited 0x01-0xFF：Receive Window，单位1ms
QueueSize	1	Friend端提供的队列大小
SubscriptionListSize	1	Friend提供给该LPN的订阅表大小，Friend通过此表来判断该消息是否属于该LPN
RSSI	1	计算出来的我Friend与你LPN之间的RSSI值，表征两者之间的信号强度
FriendCounter	2	Offer命令发送次数的计数

TTL域设置为0。
消息使用master security credentials加密。

1.5. Friend Clear

新Friend与LPN建立了Friendship后，发送该消息通知LPN的前Friend，告诉他被抛弃了，需要自己把之前留给LPN的资源给回收了。
Opcode=0x05，对应的Parameters如下所示：

Field	Size(octets)	Notes
LPNAddress	2	需要移除的LPN的单播地址
LPNCounter	2	新的Friendship的LPNCounter值

新Friend发送此消息期待老Friend响应，若没有收到响应，则需要重发，每次重发的时间间隔为上一次的2倍，初始间隔时间为1s。
TTL域设置为0。（会不会导致Old Friend收不到New Friend的Clear消息？？协议P85）
消息使用master security credentials加密。

1.6. Friend Clear Confirm

LPN的老Friend收到新Friend的Friend Clear消息后，向新Friend响应Confirm消息，表示这边知道了，你们放心耍。
Opcode=0x06，对应的Parameters如下所示：

Field	Size(octets)	Notes
LPNAddress	2	需要移除的LPN的单播地址
LPNCounter	2	收到的Friend Clear中的LPNCounter值

TTL域设置为0。（疑问同上？？协议P85）
消息使用master security credentials加密。

1.7. Friend Subscription List Add

LPN发送此命令给Friend，告诉Friend需要添加订阅地址。
Opcode=0x07，对应的Parameters如下所示：

Field	Size(octets)	Notes
TransactionNumber	1	交互的标记号，用于区分每个独立的消息
AddressList	2*N	需要添加的订阅地址（群组地址、虚拟地址）

TTL域设置为0。
消息使用friendship security credentials加密。
当N>5时，会产生分段。

1.8. Friend Subscription List Remove

LPN发送此命令给Friend，告诉Friend需要删除订阅地址。
Opcode=0x08，对应的Parameters如下所示：

Field	Size(octets)	Notes
TransactionNumber	1	交互的标记号，用于区分每个独立的消息
AddressList	2*N	需要删除的订阅地址（群组地址、虚拟地址）

TTL域设置为0。
消息使用friendship security credentials加密。
当N>5时，会产生分段。

1.9. Friend Subscription List Confirm

Friend收到Subscription List Add/Remove后，需要响应Confirm，告诉LPN我这边已经收到了。
Opcode=0x09，对应的Parameters如下所示：

Field	Size(octets)	Notes
TransactionNumber	1	交互的标记号，用于区分每个独立的消息

TTL域设置为0。
消息使用friendship security credentials加密。

2. Friendship建立流程

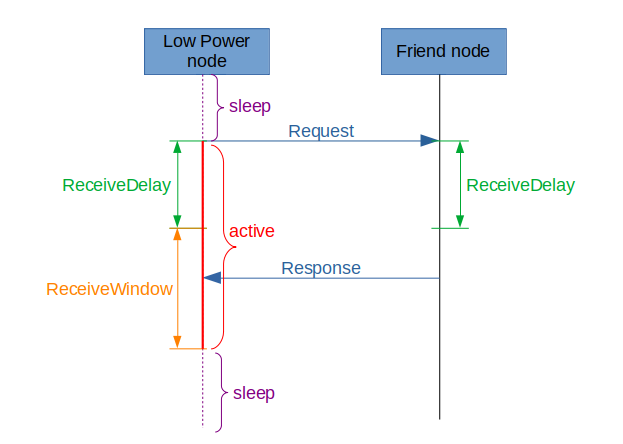

2.1. ReceiveDelay/ReceiveWindow/PollTimeout

LPN月Friend之间的通信LPN每一条消息都有Friend的响应。
ReceiveDelay：LPN发送一条消息后，开始监听Friend的响应之间的时间。（给Friend准备响应的时间？？）
ReceiveWindow：LPN监听Friend的响应的窗口。收到Friend的响应后，关闭窗口，发送下一个请求；若窗口时间到仍未收到响应，需要重发上次消息。达到重发次数上限（一般是3次），就认为对端不在消息处理范围内，可能是没开机或者出故障了，所以LPN需要结束Friendship，再次向周围Friend发起建立Friendship的请求。

PollTimeout：两次连续的Friend Poll之间的最大时间间隔，即LPN单次的最大睡眠时间，Friend收到Friend Poll后，重置此timer。若PollTimeout时间到期，Friendship结束。在1.3可以知道，PollTimeout的取值范围为0x0A-0x34BBFF，单位是100ms，换算过来为1s-96h之间，为啥最大值是96h呢？因为IV更新流程的最大持续时长为96小时，这样保证了LPN不会错过IV的安全更新。

2.2. Friendship建立

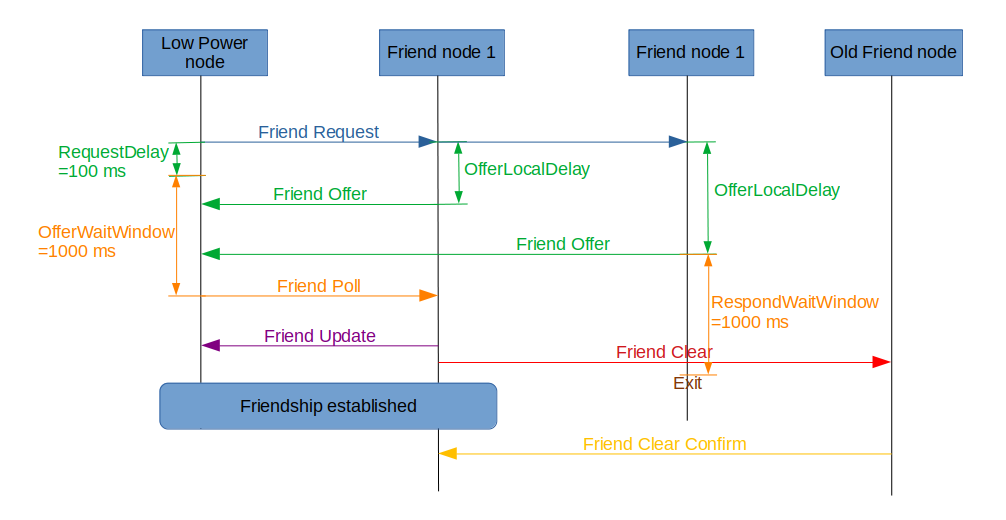

建立流程如下：
① LPN向周围所有Friend发送Friend Request，表示他需要一个Friend为他保存数据。这里的Request消息TTL为0，保证只有直接收到消息的Friend才能收到Request。
② Friends收到Request后经过Friend Offer Delay的延迟后，向LPN发起Friend Offer，Friend发送Offer后期待1s内，LPN响应，若没有响应，则表示LPN未选择他 。
③ LPN在等待期间（发送Request后等待100ms，然后开启1s的等待窗口）收到的所有Offer中选择最满意的一个。给那个指定的Friend发送Friend Poll消息。若没有收到Offer，则再次发送Request，两次连续的Request之间的间隔至少为1.1s。
④ Friend收到Poll后，表示LPN选择了他，然后响应Friend Update消息，并向LPN的上一任Friend发送Friend Clear消息。
⑤ LPN收到Friend Update消息后，表明Friendship建立成功。

Friend Offer Delay体现当前LPN对信号强度和信号窗口期的重视度，通过不同的Delay，响应Offer，一是可以避免大量的Offer同时响应，导致信号拥堵，再者可以通过Factor的设置，优先过滤出想要的Friend。Friend Offer Delay的计算公式如下：
$\begin{aligned} &LocalDelay=ReceiveWindowFactor*ReceiveWindow-RSSIFactor*RSSI\\ &FriendOfferDelay = max(100, LocalDelay) \end{aligned}$
当Friend收到已于他建立了friendship的LPN的Friend Request请求，说明LPN认为friendship已断，或者LPN想换一个Friend，此时Friend应该结束LPN，并释放相关的资源。

3. Friend/LPN通信

在进行通信之前，需要对friendship进行配置。

3.1. Friendship配置

配置流程如下：
① LPN收到Friend的Update后，表示友谊建立成功。发送Friend Subscription List Add消息，将自己订阅表的地址发送给Friend。
② Friend收到Subscription List Add后，响应Friend Subscription List Confirm消息，表示地址添加成功。
配置时Add和Remove消息与对应的Confirm消息应有相同的TransactionNumber值。
配置完成后，就可以进行通信了。

3.1. Friendship通信

通信流程如下：

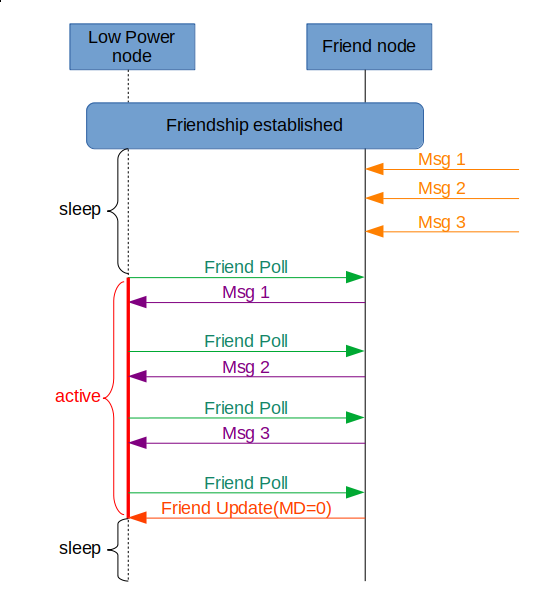

① 所有发给LPN的消息，Friend会根据LPN的PrimAddress和元素个数和订阅表判断是否属于LPN，然后把此消息存在Friend Queue中。（Friend节点为每个建立Friendship的LPN都维护了一个Friend Queue）
② LPN醒来后，向Friend发送Friend Poll，Friend收到Poll后，向LPN响应队列的第一条消息。
③ LPN收到消息后，再次向Friend发送Friend Poll，Friend依次把队列的消息响应给LPN，若此时队列为空，则响应MD=0的Friend Update消息。
④ LPN收到MD=0的Friend Update消息，表明Friend缓存的消息都收到了。LPN再次进入睡眠，等待下一次唤醒。

当Friend Queue满了的时候，收到新的消息不是Friend Update时，则抛弃最老的非Update消息，Update消息包含了网络安全KeyRefresh和IVUpdate，因此不能被普通消息替换掉。
若Friend Queue中有多个分段确认消息，其中仅仅只有IV和Seq不同，则抛弃过期的确认消息。
LPN发起Friend Poll时，所带参数的最后1bit为FSN，当收到Friend发送的存储消息后，下一次的Poll消息中的FSN会翻转，表示这条消息LPN收到了，若Friend收到的Poll消息中FSN未翻转，说明LPN未收到上一次的消息，这事Friend需要将上一次的消息再发一次。

4. Friendship安全

在建立Friendship期间，交换的数据中包含LPNAddress/FriendAddress/LPNCounter/FriendCounter以及NetKey共同生成friendship security material，只由NetKey生成的为master security material。在非LPN/Friend的条件下，均使用master加密。在LPN/Friend建连期间的控制命令使用master security material，配置和通信期间的控制命令使用friendship security material。
所以Friend Request/Offer/Clear/Clear Confirm使用master security material。
Friend Poll/Update/Subscription List Add/Remove/Confirm使用friendship security material。
Friend Queue存储的消息通过Publish Friendship Credentials Flag字段来选择friendship还是master加密，这个字段是由配置客户端配置节点Publication参数时配置的。
若LPN向外发的消息使用的friendship security material，则只有Friend能解析，Friend收到后，转化为master加密然后再中继出去。

5. LPN分段消息的收发

发给LPN的分段消息，Friend代替LPN接收，分段确认消息也由Friend发送给源节点。Friend重组完这个分段消息后才会放入Friend Queue中，等待LPN睡醒后来拿。
LPN主动向外发送分段消息，首先分段消息应该使用master加密，只有Friend才能解析friendship加密的消息。LPN发送所有分段后，向Friend发送Poll消息，期望收到Friend存储的Segmented Ack消息，根据收到的Ack消息再次重发对端未收到的分段，其余流程同普通分段消息发送。
在分段发送期间，LPN不会睡眠，因此不会存在timer超时的情况。
