backbone之《Squeeze-and-Excitation Networks》论文阅读

论文地址:Squeeze-and-Excitation Networks
论文代码:github

文章目录

1. 简介
2. 网络结构

2.1 SEBlock结构
2.2 实现

2.2.1 SEBlock的实现
2.2.2 网络结构

3. 实验效果

3.1. 实验设置

1. 简介

SENet是207年ILSVRC分类比赛的冠军网络结构，准确的说文章中提出的结构是一个SEBlock，作为一个自学习的子模块，可以嵌入到大部分主流的网络。文中提出的网络SEResNet就是在ResNet的基础上添加了SEBlock结构。
SEBlock现在可能的叫法为channel-wise attention(通道注意力模块)，准确的来说就是在原来网络的每个bottleneck之后的feature上添加了一个权重矩阵，而这个矩阵可以增强大部分部分feature，抑制部分feature，而增强哪部分，抑制哪部分是完全是根据网络的损失自学习的。

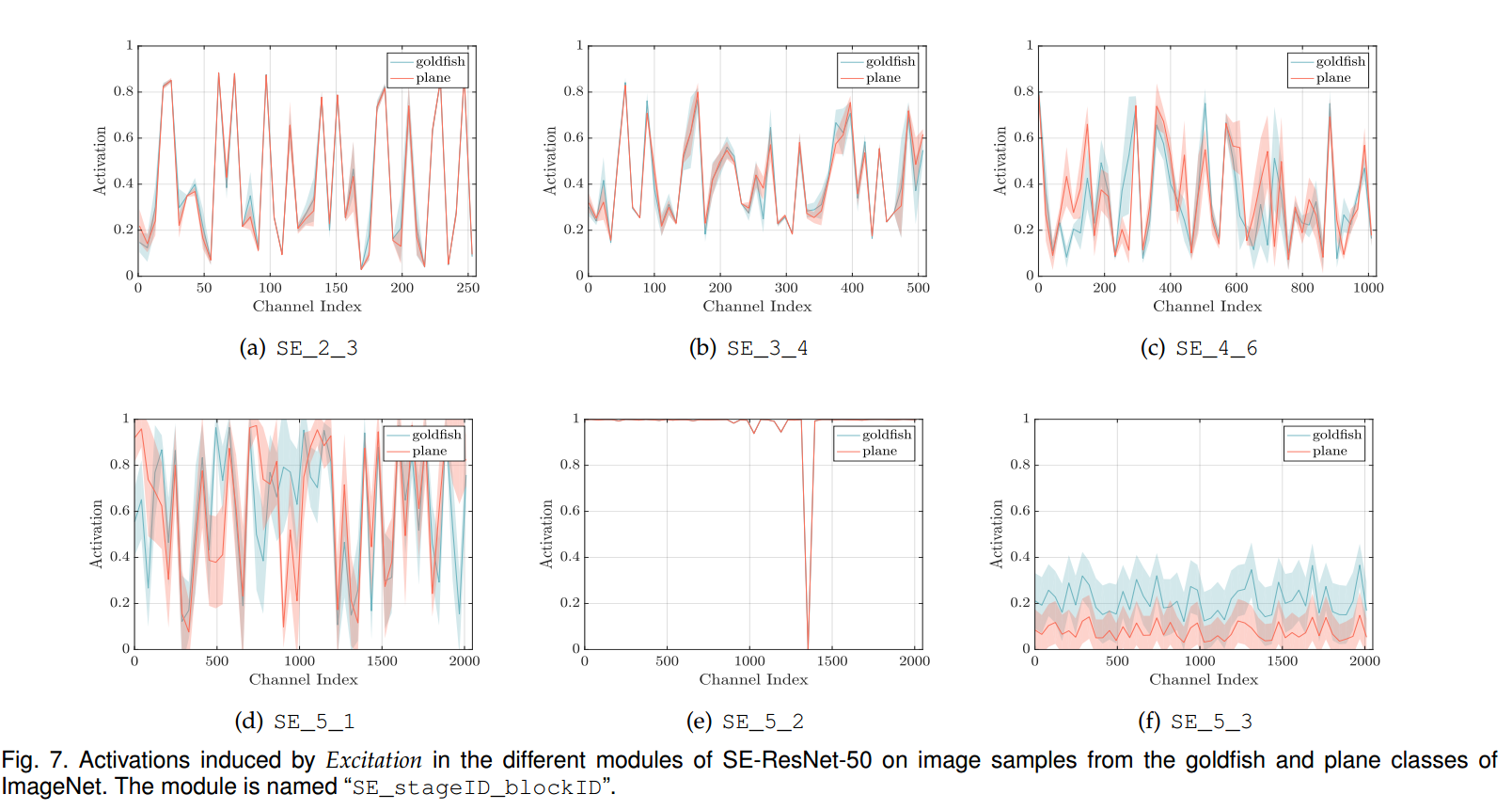

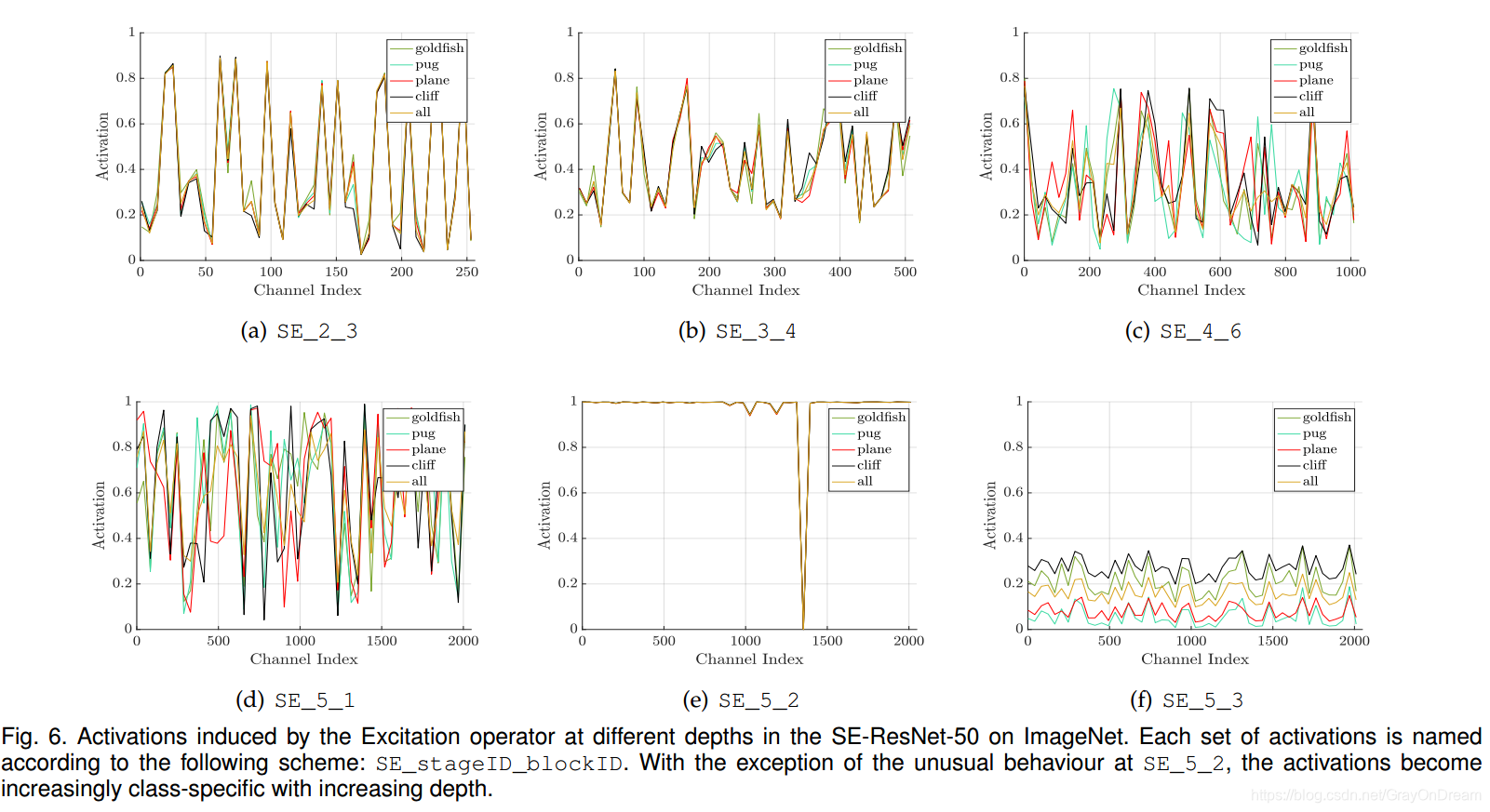

激活状态：
引入了SEBlock当然会导致网络的参数量增加，但是由于SEBlock是作用于每个bottleneck后的feature，一般的网络中的bottleneck也就四五个，而SEBlock的结构本身就简单，也就意味着虽然引入了部分参数但是真实引入的参数量并不多，在可接受的范围内。
另外说一点，这篇论文的思想很简单，但是实验很充足，有必要实验结果都看一下。

2. 网络结构

2.1 SEBlock结构

在这里插入图片描述

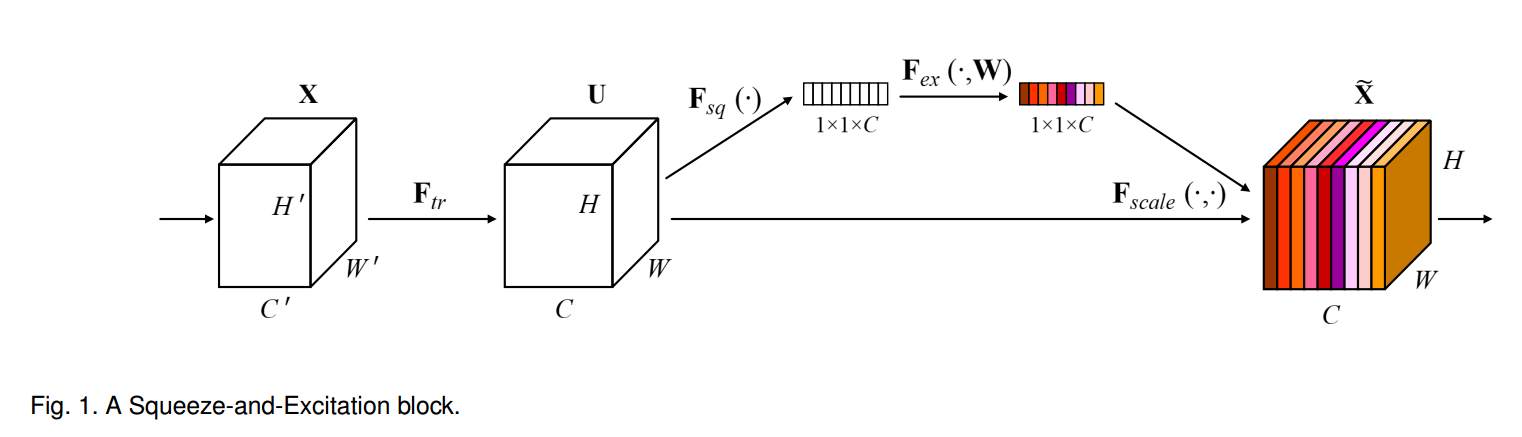

上图便是SEBlock的结构，其中 $X\in R^{H^{'}*W^{'}*C^{'}}$ 是网络的输入，其中 $F_{tr}$ 为一些列卷积操作的集合 $V=[v_1,v_2,...,v_C]$ 表示卷积操作， $U\in R^{H*W*C}$ 为经过一系列卷积操作的输出, $U=[u_1,u_2,...,u_C]$ :
$u_C=v_C*X=\sum_{s=1}^{C^{'}}v_C^s*X^s, *是卷积操作,v_C^s是卷积在单个通道上的操作$
以上就是基本的输入输出。SEBlock分为三个部分Sequeez，Excitation， Scale。
Sequeeze:
Sequeeze操作是将 $U$ 输出压缩成 $Z\in R^{1*1*C}$ ，作者认为传统的卷积操作过于集中于局部地区，而无法提取上下文关系（context），可以通过使用GAP(global average pooling)实现这一点来作用于每个通道上来进行通道选择。
$z_c=F_{sq}(u_c)=\frac{1}{H*W}\sum^{H}_{i=1}\sum_{j=1}^{W}u_c(i,j)$
Excitation:
这一步是利用具有非线性的Sigmoid激活函数保证非线性的前提下进行通道选择。
$s=F_{ex}(z,W)=\sigma(g(z,w))\sigma(W_2\sigma(W_1 z))$
公式中 $W_1\in R^{\frac{C}{r}*C}, W_2\in R^{C*\frac{C}{r}}$ $\sigma$ 为 $relu$ ，为了限制网络的复杂度，使用全连接层进行通道reduction。
Scale：
这部分就是将学习到的通道权重应用到原有的feature上去，就是个简单的乘法。
$\tilde{x_c}=F_{scale}(u_c, s_c)=s_cu_c,\tilde{X}=[\tilde{x_1},...,\tilde{x_C}]$

2.2 实现

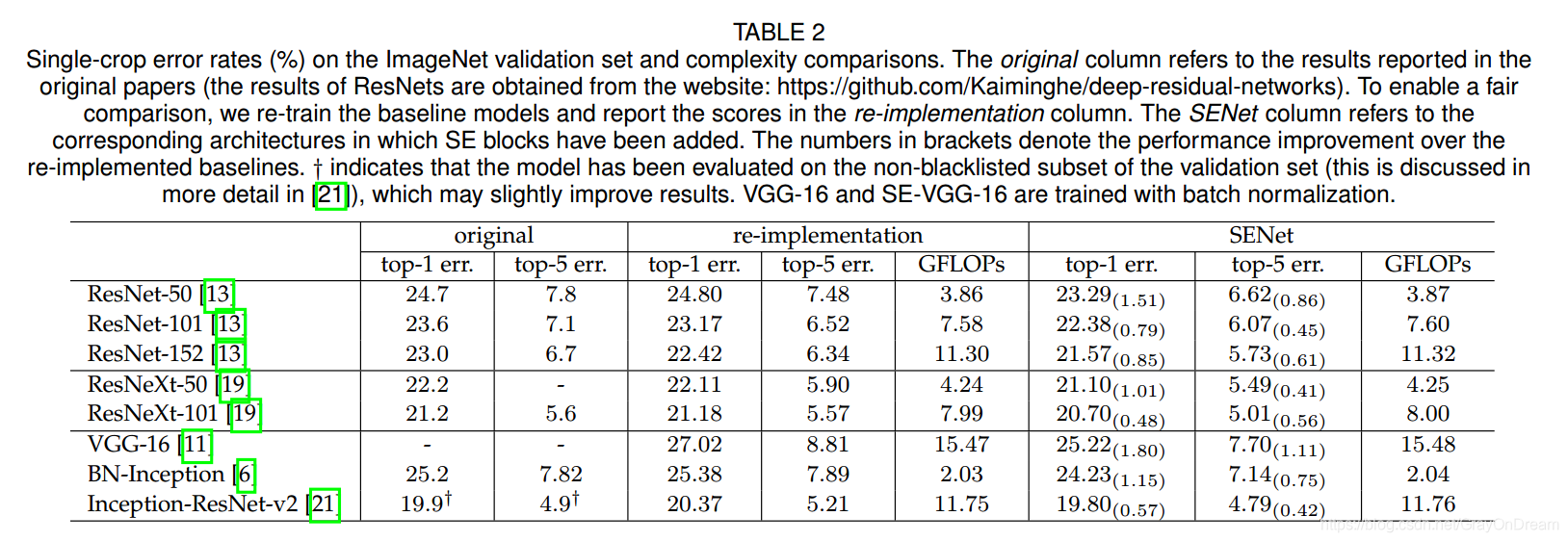

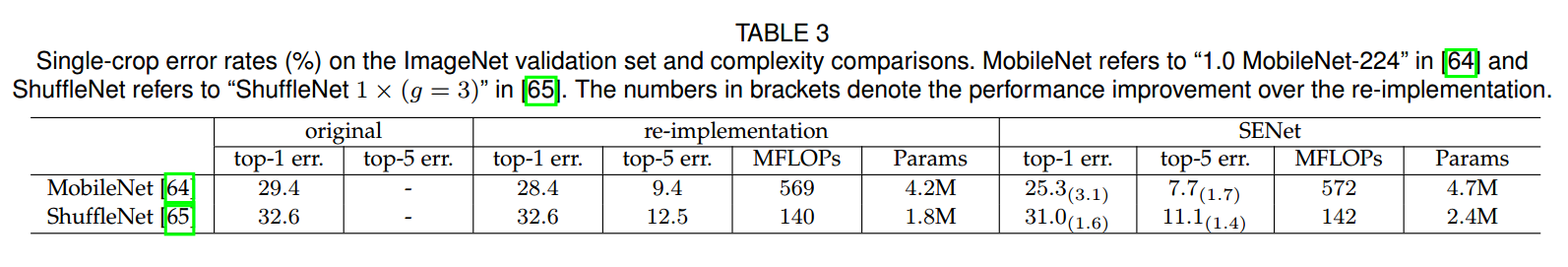

SEBlock可以作为子模块插入不同的网络，作者在不同部分的选择过程中进行大量的实验进行比较选择。下面是不同网络实现的内容
在这里插入图片描述

2.2.1 SEBlock的实现

SEBlock的实现基本结构是sequeeze + fn1 + fn2 + excitation,然后原始输入和该结构得到的通道权重相乘即可，而不同分不同实现效果不同，见下面的实验。fn1先将sequeeze得到的权重的通道降低到 $\frac{C}{r}$ ，然再恢复到 $C$ 。
Sequeeze:

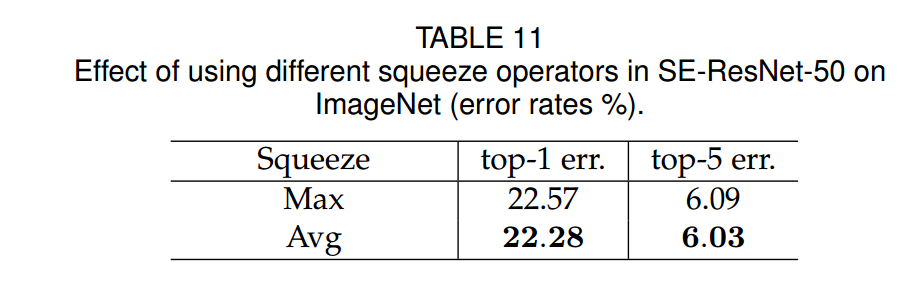

Sequeeze操作主要使用GAP(global average pooling)和GMP(global max pooling)，下面是不同的选择的结果
在这里插入图片描述
Excitation:

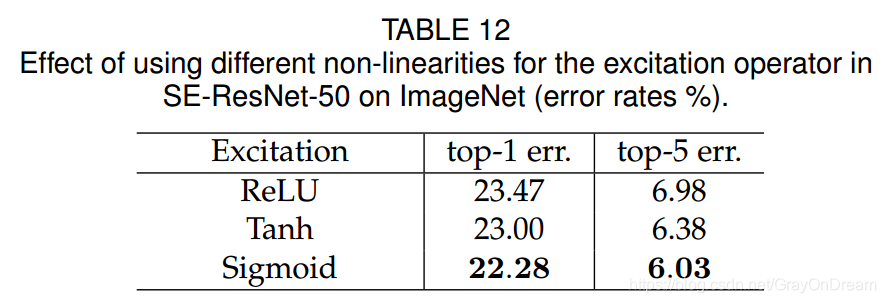

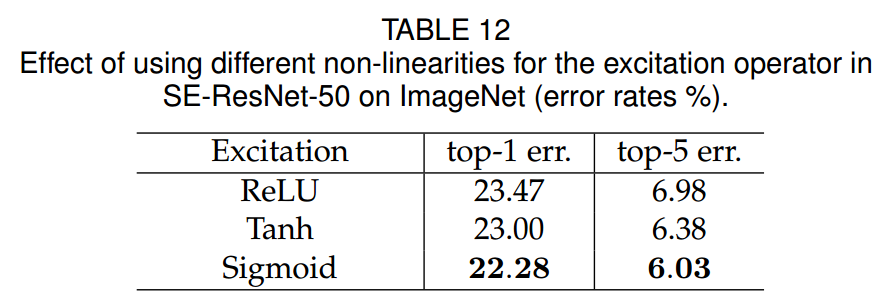

Excitation操作主要可用为ReLU, Tanh, Sigmoid三个操作，下面是不同操作的效果:

reduction:

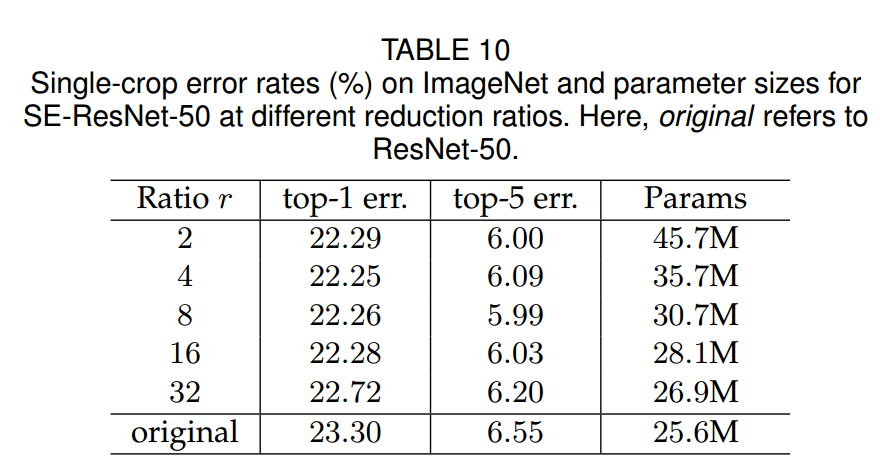

在具体实现中在sequeeze和excitation操作之间使用了两个全连接层先进行通道调整，而这里的通道调整比例为 $r$ ，不同的 $r$ 取值效果如下：
在这里插入图片描述

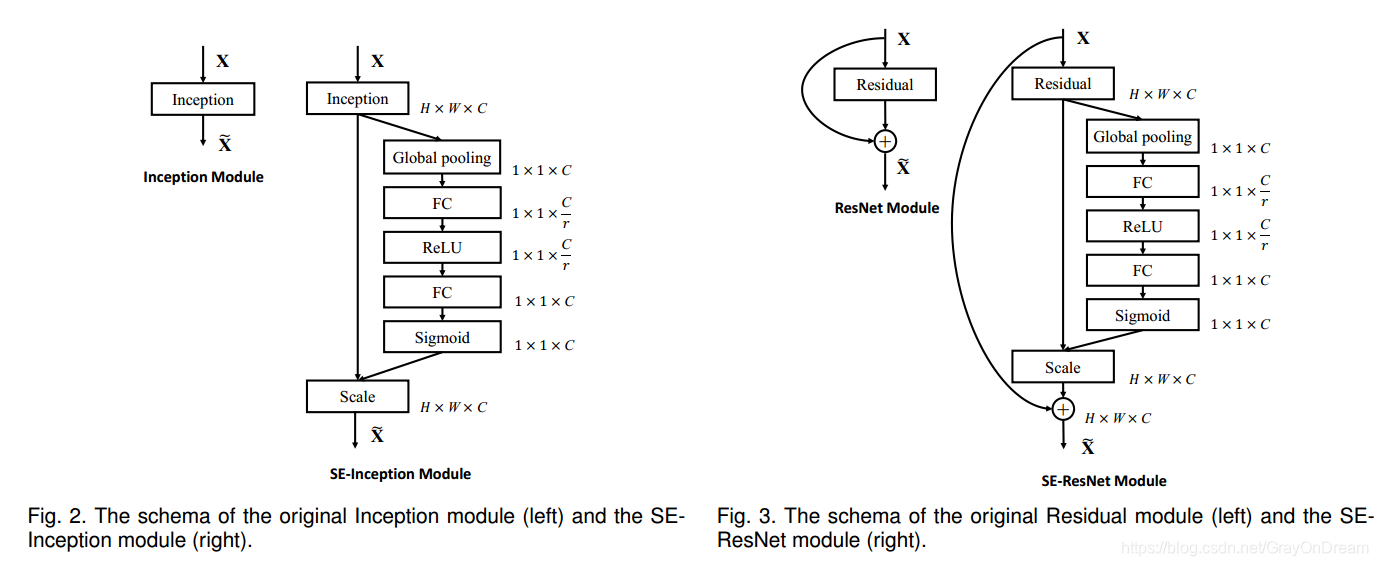

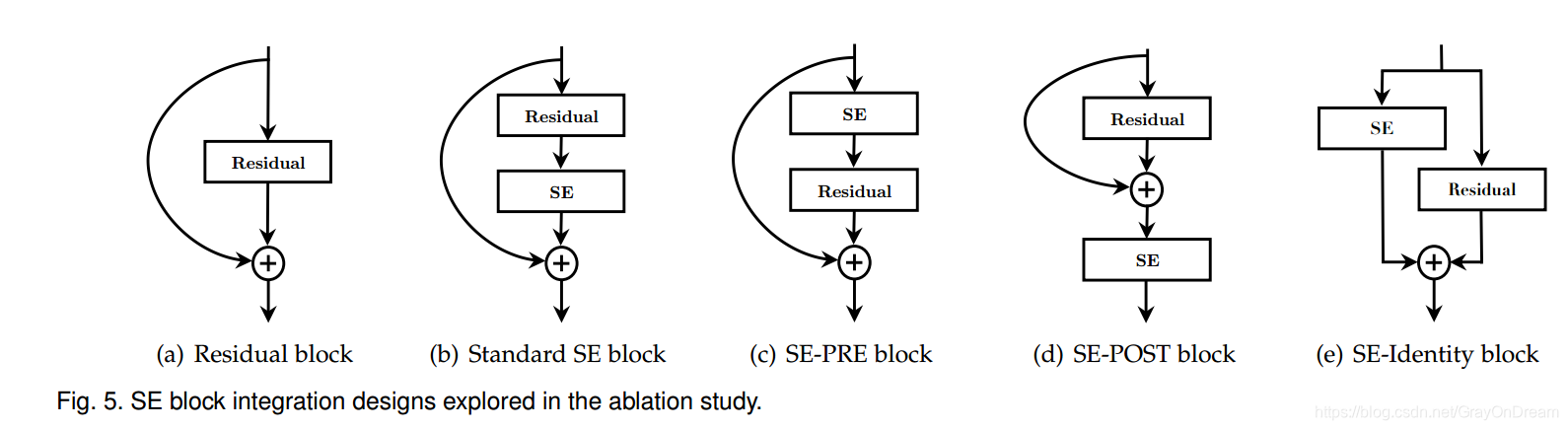

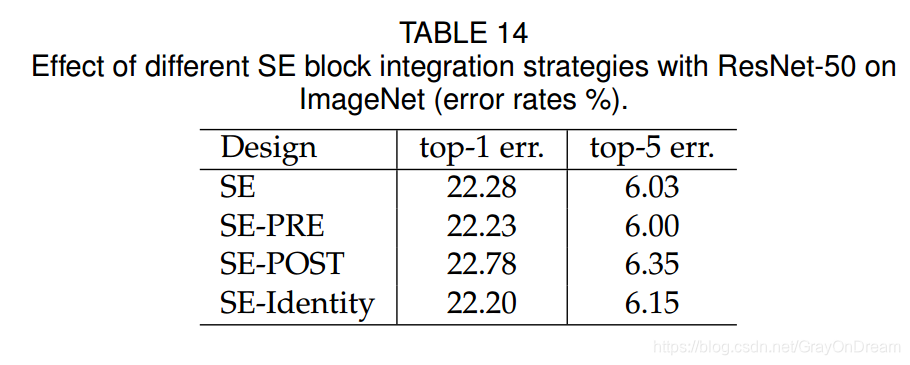

插入方式：
SEBlock不同的插入方式:

code

class se_layer(nn.Module):
    def __init__(self, channel, reduction=16):
        super(se_layer, self).__init__()
        self.avg_pool = nn.AdaptiveAvgPool2d(1)
        self.fc = nn.Sequential(
            nn.Linear(channel, channel // reduction, bias=False),
            nn.ReLU(inplace=True),
            nn.Linear(channel // reduction, channel, bias=False),
            nn.Sigmoid()
        )

    def forward(self, x):
        b, c, _, _ = x.size()
        y = self.avg_pool(x).view(b, c)
        y = self.fc(y).view(b, c, 1, 1)
        return x * y.expand_as(x)


def main():
    import numpy as np
    feature = torch.rand(1, 16,7,7)
    block = se_layer(16)
    feature = block(feature)
    print(feature)

2.2.2 网络结构

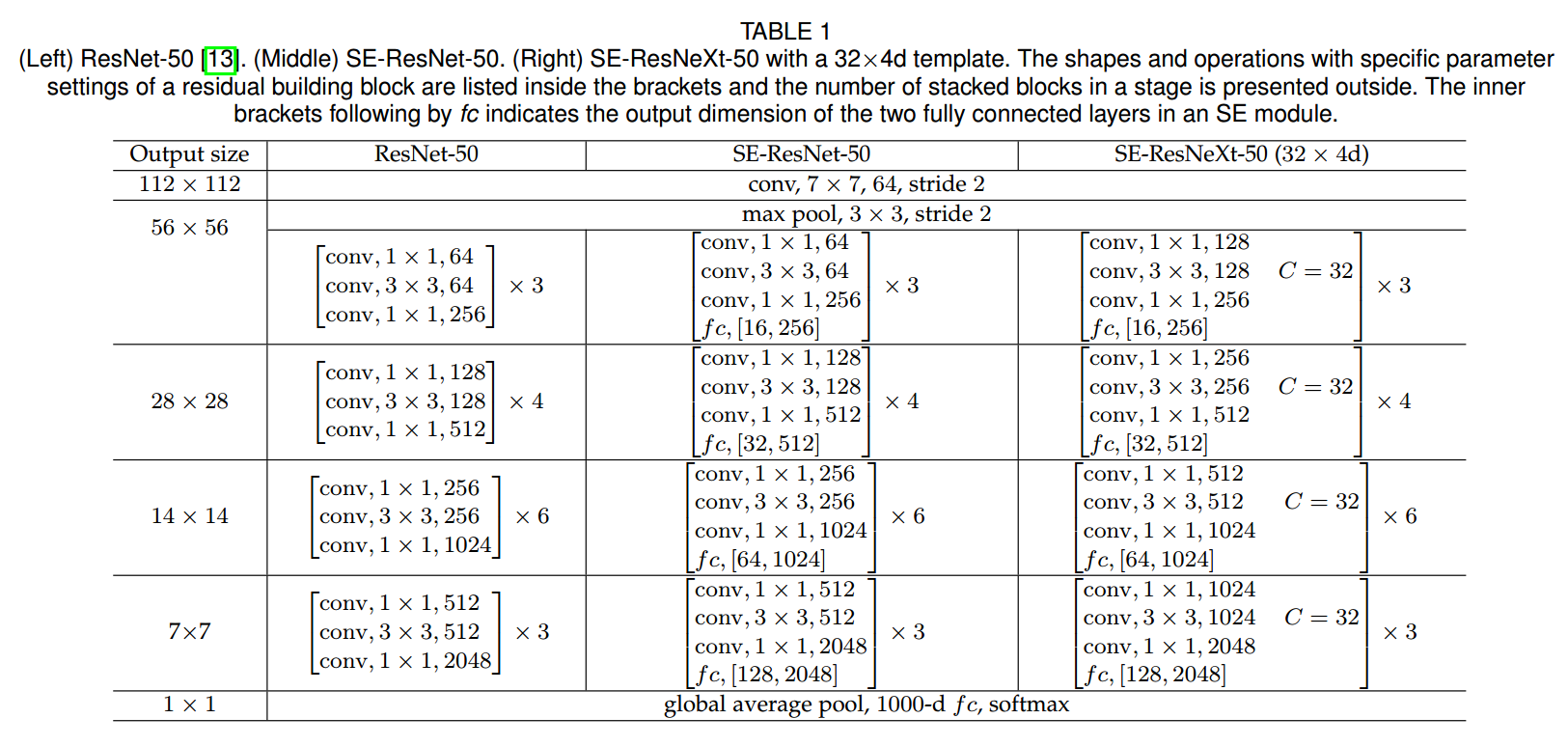

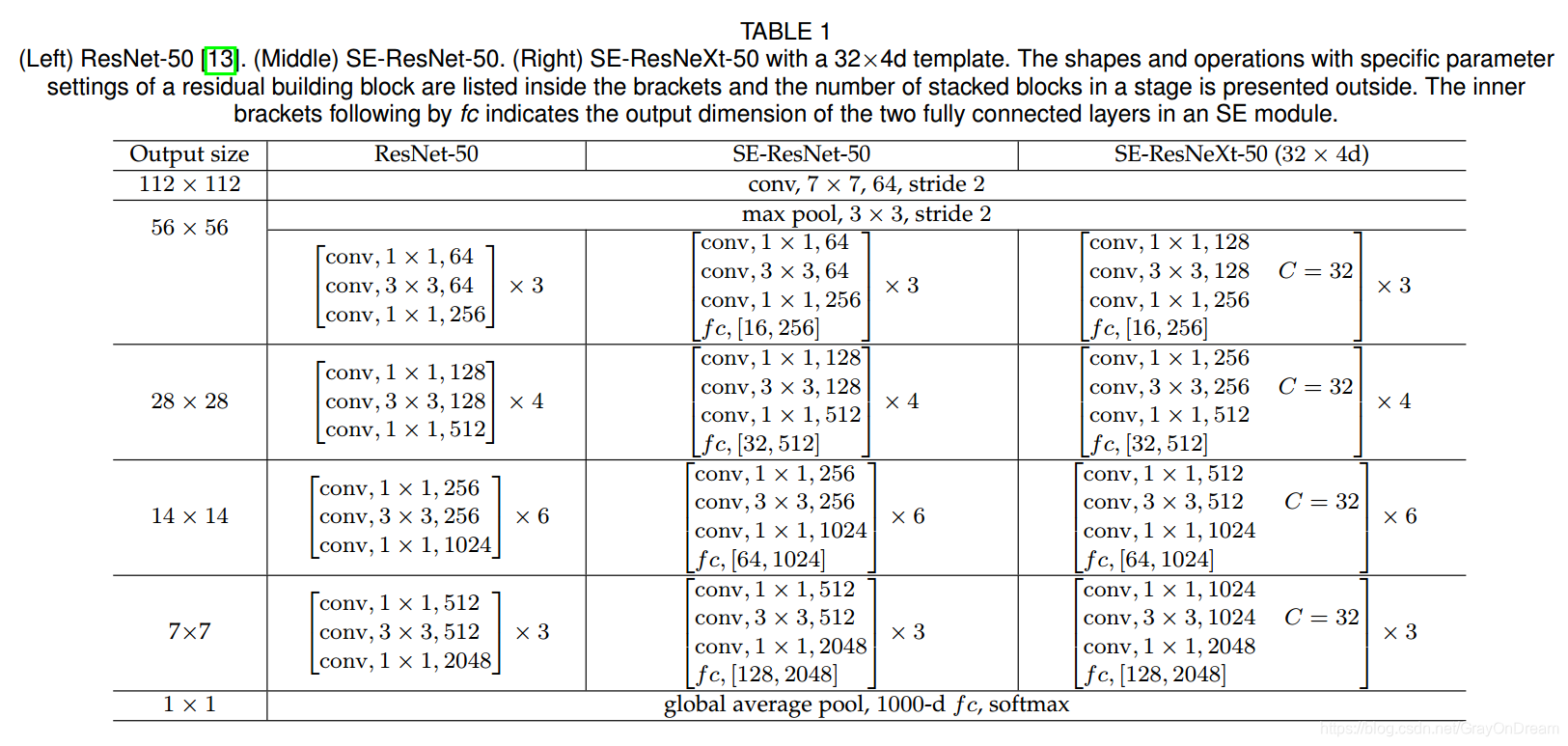

在这里插入图片描述
上图是不同基础网络的不同实现网络结构。
模型参数量:
使用的基础网络Resnet-50需要~3.86 GFLOPs(224 * 224输入)，而对于引入使用GAP的SEBlock的SE-ResNet-50网络需要~3.87GFLOPs,只增加了0.26%,引入的参数量（即全连接层的参数量）计算公式如下:
$\frac{2}{r}\sum_{s=1}^{S}N_sC_s^2$
$r$ 表示reduction的比例， $S$ 表示模块插入的stage数量， $C_s$ 输出通道, $N_s$ 表示stage重复次数。
