这篇文章来自NeurIPS 2019，主要关于视频插帧。视频插帧的目的是在视频中合成新的中间帧，以提高视频的帧率。

以前的关于视频插帧工作的主要特点：

• 通常假设物体帧间运动是匀速的，所以通常采用线性模型进行插帧

这篇论文的主要创新点是：

• 考虑视频中帧间物体运动的加速度信息，能够更加准确刻画视频中物体的真实运动轨迹。(为了简单，文中考虑的是匀加速运动)

下面详细分析改论文的主要内容。

1. 网络整体结构

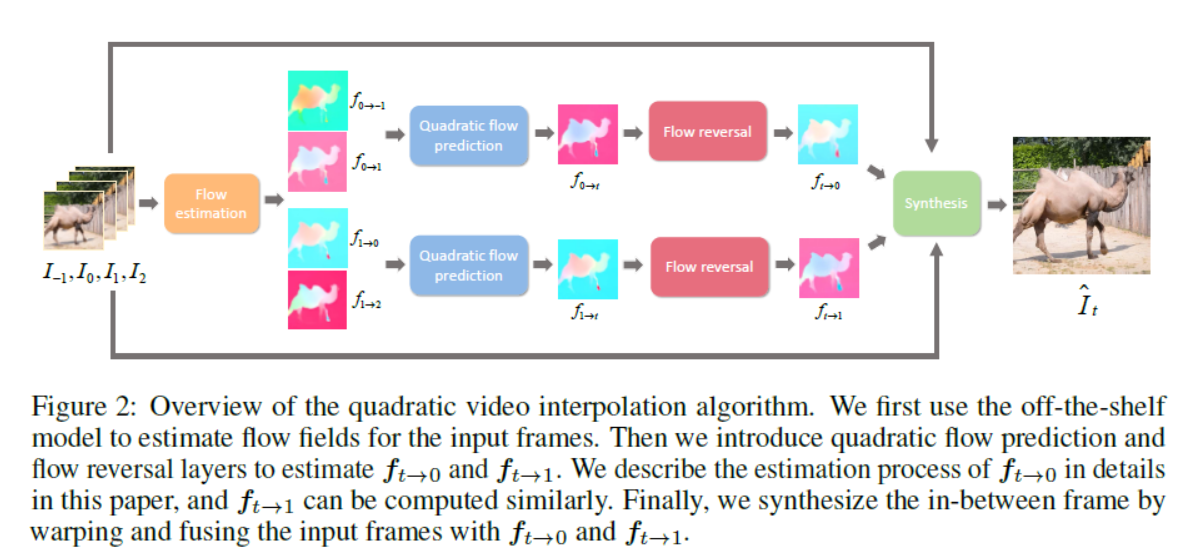

首先来看下，改论文进行二次视频插帧的整体网络框架。
从上图可以看出，为了实现二次视频插帧，作者提出了两个关键模块：quadratic flow prediction 和 flow reversal模块，来实现两个方向的光流计算，用于计算最终的插入视频帧。下面来分析这两个光流计算模块。

2. 主要模块

为了叙述的方便，先对下文中要用到的符号进行简单的说明。

• $\{...,I_{-2},I_{-1},I_0,I_1,I_2,...\}:$ 表示连续的视频帧。
• 不失一般性，下文以在$I_0,I_1$ 连续两帧之间插入新的帧 $\hat{I_t},t\in(0,1)$ 为例。
• $f_{0\rightarrow t}:$ 表示像素从 0 时刻到 $t$ 时刻产生的位移。
• $v_t:$ 表示像素在 $t$ 时刻的运动速度
• $a_{t}:$ 表示像素在 $t$ 时刻的加速度

2.1 quadratic flow prediction 模块

对于一般的运动，有如下的关系式：
$f_{0\rightarrow t} = \int_{0}^{t}[v_0 + \int^{\kappa}_{0}a_{\tau}d_{\tau}]d\kappa\tag{1}$

• 假设 $a_{\tau}=0$，即得到常用的线性模型 $f_{0\rightarrow t}=t\cdot f_{0\rightarrow 1}$ 线性模型只需要两点，即 $I_0, I_1$。
• 原文中为了兼顾运动高阶信息和模型复杂性，假设 $a_{\tau}=a$，为一个常数，即采用匀加速运动模型。易得，$f_{0\rightarrow t}=(f_{0\rightarrow 1} + f_{0\rightarrow -1})/2\cdot t^2 + (f_{0\rightarrow 1} - f_{0\rightarrow -1})/2\cdot t \tag{2}$
  这即一个二次模型，需要三个点的信息，即 $I_{-1},I_0,I_1$ 三个点的信息。也就是原文中提到的用到了更多相邻帧的信息。（当然，高阶模型必然用到更多的点去进行拟合，自然就用到了更多帧的信息）

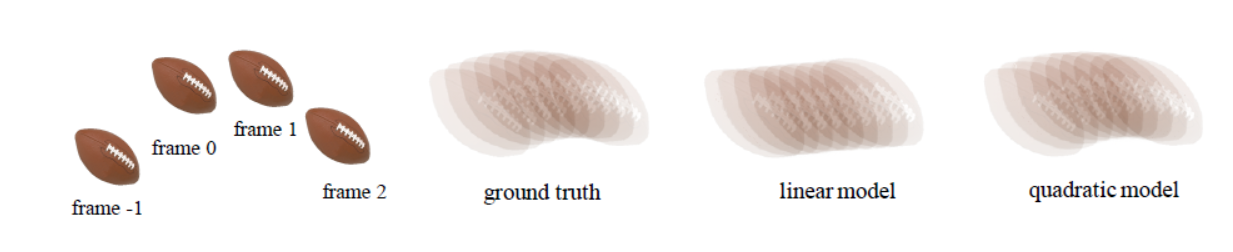

  Quadratic Video Interpolation 一文中用到的就是匀加速运动模型。显然，高阶模型能够更加准确刻画一些复杂的运动，如下图所示：


2.2 flow reversal 模块

为了插入高质量的帧，需要用到光流 $f_{t\rightarrow 0}$ (可参考文献[1,2])。为了更好的适应文中提出的二次模型，文中作者提出了“flow reversal layer” 来计算流 $f_{t\rightarrow 0}$, 具体如下：其中 $u$ 表示 $I_t$ 帧上的像素，$\mathcal{N}(u)$ 表示 $u$ 的邻域，$w(d)=e^{-d^2/\sigma^2}$ 表示高斯权重，原文实验中 $\sigma=1$。之所以用到邻域而非单个像素点，是为了使得算法更加鲁棒。

2.3 frame synthesis

实则上得到了backward flow $f_{t\rightarrow 0}$ 之后，已经可以进行新的视频帧的合成（如下面的公式(6)，只需将(6)中的 $f^{'}_{t\rightarrow 0}$ 替换为 $f_{t\rightarrow 0}$ 即可）。但是一般地， $f_{t\rightarrow 0}$ 具有边缘震荡效果（ringing artifacts），文中作者希望对 $f_{t\rightarrow 0}$ 进行中值滤波，但为了使得操作更加简单，使用如下方式来模拟一个中值滤波过程:
$f^{'}_{t\rightarrow 0}(u)=f_{t\rightarrow 0}(u+\delta(u))+r(u)\tag{5}$
其中 $f^{'}_{t\rightarrow 0}$ 表示 $f_{t\rightarrow 0}$ 滤波后的值；$\delta(u)\in (-k,k)$，用 $k\times \tanh(\cdot)$ 来实现，是可学习的（原文中用U-Net来估计 $\delta(u), r(u)$），（这个有点类似可形变卷积deformable convolution过程），原文实验中 $k=10$；

在得到了滤波后的 $f^{'}_{t\rightarrow 0}$ 之后，同理可得 $f^{'}_{t\rightarrow 1}$；然后，就可以根据下面的公式进行新的视频帧的合成，即
其中 $m(u)$ 是一个可学习的mask（可用CNN实现），用来记录哪些有效的点用于进行新的视频帧的合成。

这样，经过上面的三个步骤就可以计算得到新的插入视频帧。（这些操作，都是建立已经估计好光流信息的前提下，至于估计光流的网络，文中用的PWC-Net；当然也可以是其他的光流估计方法。）

注意： 原文中在提到希望对 $f_{t\rightarrow 0}$ 进行中值滤波时，作者说到 “While the classical median filter involves indifferentiable operation and cannot be easily trained in our end-to-end model”，个人觉得这句话表述有误，中值滤波仅仅涉及元素的排序及取中值，这与CNN中常用的 $max ~pooling$ 是类似的（它相当于排序及取最大值）。所以原文中的表述说“不可微”是不恰当的。

3. 实验结果

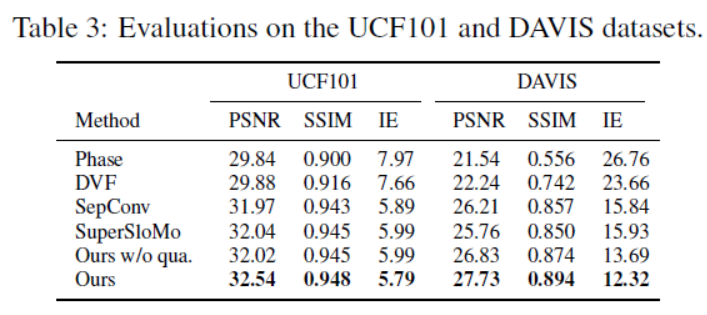

在UCF101, DAVIS数据集上的PSNR，SSIM指标

References

[1]. High quality estimation of multiple intermediate frames for video interpolation.
[2]. Video frame synthesis using deep voxel flow.
