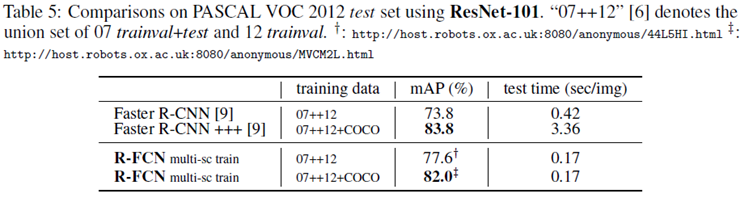

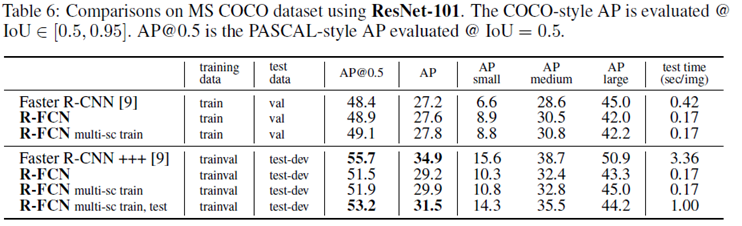

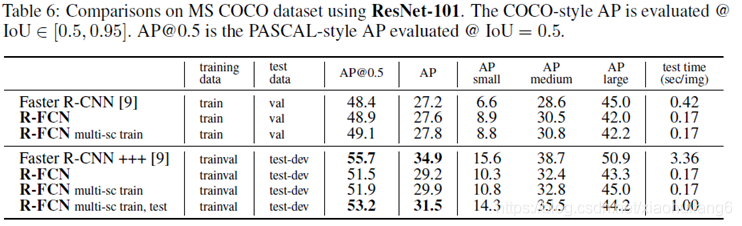

R-FCN: Object Detection via Region-based Fully Convolutional Networks

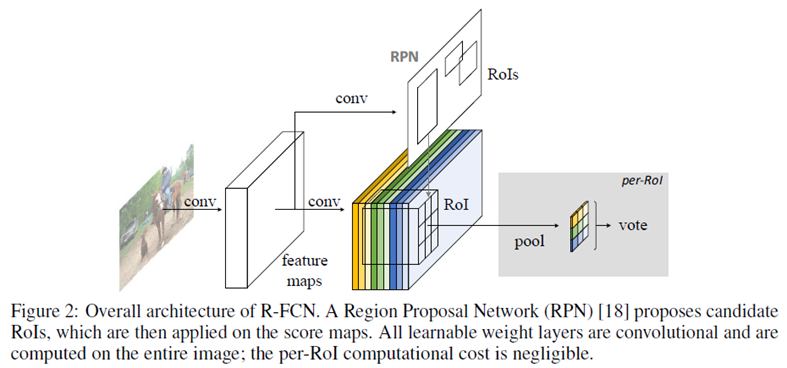

整个R-FCN的结构

一个base的conv网络如ResNet101, 一个RPN（Faster RCNN来的）,一个position sensitive的prediction层，最后的ROI pooling+投票的决策层。

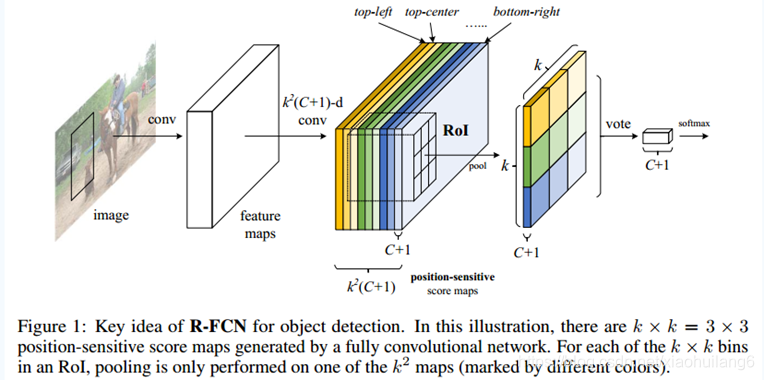

R-FCN的idea出发点（关键思想）

分类需要特征具有平移不变性，检测则要求对目标的平移做出准确响应。现在的大部分CNN在分类上可以做的很好，但用在检测上效果不佳。SPP，Faster R-CNN类的方法在ROI pooling前都是卷积，是具备平移不变性的，但一旦插入ROI pooling之后，后面的网络结构就不再具备平移不变性了。因此，本文想提出来的position sensitive score map（位敏得分图）这个概念是能把目标的位置信息融合进ROI pooling。

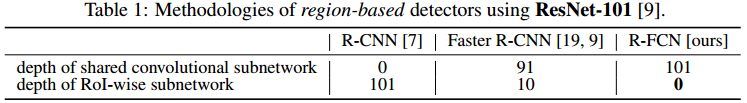

对于region-based的检测方法，以Faster R-CNN为例，实际上是分成了几个subnetwork，第一个用来在整张图上做比较耗时的conv，这些操作与region无关，是计算共享的。第二个subnetwork是用来产生候选的boundingbox（如RPN），第三个subnetwork用来分类或进一步对box进行regression（如Fast RCNN），这个subnetwork和region是有关系的，必须每个region单独跑网络，衔接在这个subnetwork和前两个subnetwork中间的就是ROI pooling。我们希望的是，耗时的卷积都尽量移到前面共享的subnetwork上。因此，和Faster RCNN中用的ResNet（前91层共享，插入ROI pooling，后10层不共享）策略不同，本文把所有的101层都放在了前面共享的subnetwork。最后用来prediction的卷积只有1层，大大减少了计算量。

方法细节

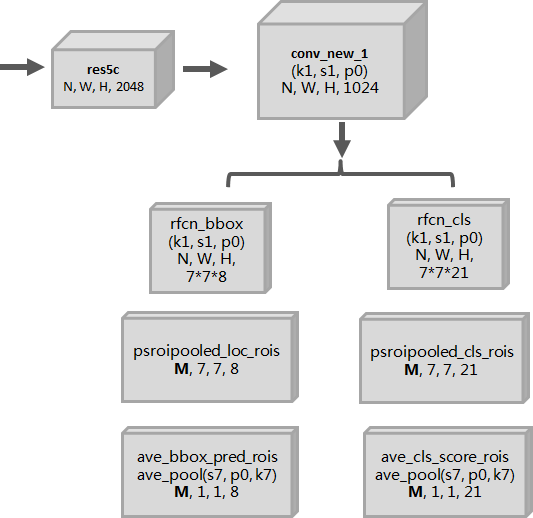

1. Backbone architecture: ResNet 101——去掉原始ResNet101的最后一层全连接层，保留前100层，再接一个1*1*1024的全卷积层（100层输出是2048，为了降维，再引入了一个1*1的卷积层）。

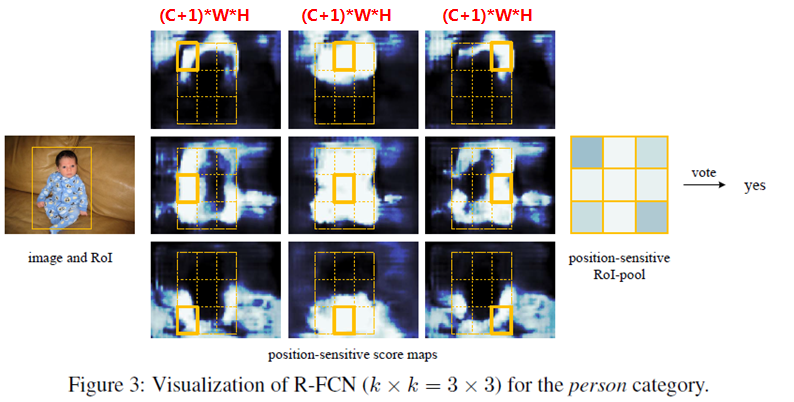

2. k^2(C+1)的conv: ResNet101的输出是W*H*1024，用K^2(C+1)个1024*1*1的卷积核去卷积即可得到K^2(C+1)个大小为W*H的position sensitive的score map。这步的卷积操作就是在做prediction。k = 3，表示把一个ROI划分成3*3，对应的9个位置分别是：上左（左上角），上中，上右，中左，中中，中右，下左，下中，下右（右下角），如图Figuire 3。

•k^2(C+1)个feature map的物理意义: 共有k*k = 9个颜色，每个颜色的立体块（W*H*(C+1)）表示的是不同位置存在目标的概率值（第一块黄色表示的是左上角位置，最后一块淡蓝色表示的是右下角位置）。共有k^2*(C+1)个feature map。每个feature map，z(i,j,c)是第i+k(j-1)个立体块上的第c个map（1<= i,j <=3）。(i,j)决定了9种位置的某一种位置，假设为左上角位置（i=j=1），c决定了哪一类，假设为person类。在z(i,j,c)这个feature map上的某一个像素的位置是（x,y），像素值是value，则value表示的是原图对应的(x,y)这个位置上可能是人（c=‘person’）且是人的左上部位（i=j=1）的概率值。

ROI pooling: 就是faster RCNN中的ROI pooling，也就是一层的SPP结构。主要用来将不同大小的ROI对应的feature map映射成同样维度的特征，思路是不论对多大的ROI，规定在上面画一个n*n 个bin的网格，每个网格里的所有像素值做一个pooling（平均），这样不论图像多大，pooling后的ROI特征维度都是n*n。注意一点ROI pooling是每个feature map单独做，不是多个channel一起的。

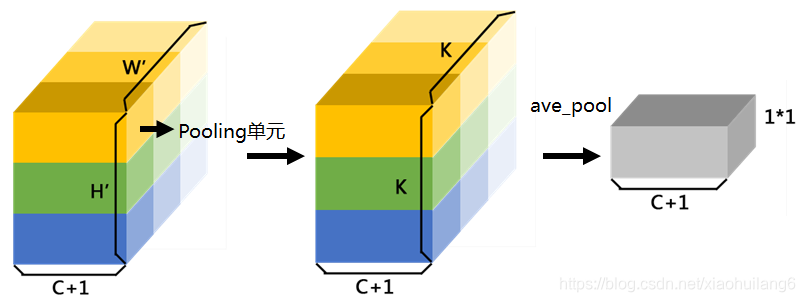

ROI pooling的输入和输出：ROI pooling操作的输入（对于C+1个类）是k^2*(C+1)*W' *H'（W'和H'是ROI的宽度和高度）的score map上某ROI对应的那个立体块，且该立体块组成一个新的k^2*(C+1)*W' *H'的立体块：每个颜色的立体块（C+1）都只抠出对应位置的一个bin，把这k*k个bin组成新的立体块，大小为（C+1）*W'*H'。例如，下图中的第一块黄色只取左上角的bin，最后一块淡蓝色只取右下角的bin。所有的bin重新组合后就变成了类似右图的那个薄的立体块（图中的这个是池化后的输出，即每个面上的每个bin上已经是一个像素。池化前这个bin对应的是一个区域，是多个像素）。ROI pooling的输出为为一个（C+1）*k*k的立体块，如上图中的右图。

相似的方法定位了边界框回归（bounding box regression）。在k^2(C+1)个卷积层，我们附加了一个4k^2个卷积层用于边界框回归。Position-sensitive RoI pooling 在4k^2的map中表现出来，对于每一个RoI，产生一个4k^2维的向量，然后被聚合为一个4维向量通过平均投票。这个4维用 t = (t_x, t_y, t_w, t_h) 参数化一个边框。
