因为有需要，所以对一款CAD导出插件进行逆向分析。该插件主要作用是把AutoCAD模型对象导出为obj模型，插件名：OBJ Exporter for Autodesk® AutoCAD®，下称OBJ Exporter。
OBJ Exporter是由一家以插件开发为主的数据公司开发，本文逆向分析的是OBJ Exporter的试用版，正式版需要支付$99! OBJ Exporter的使用非常简单，几乎是一键导出。安装后在CAD的附件模块：

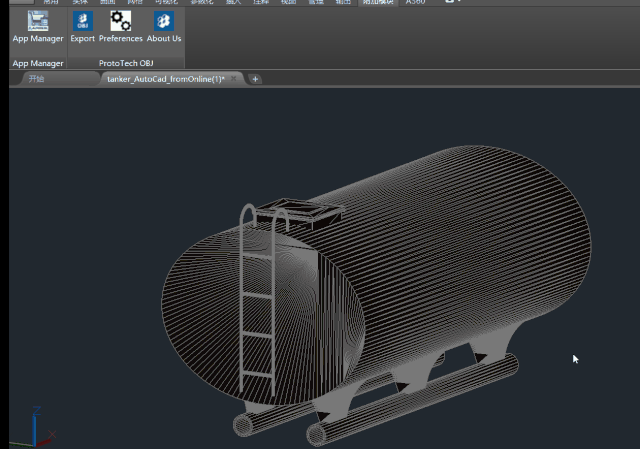

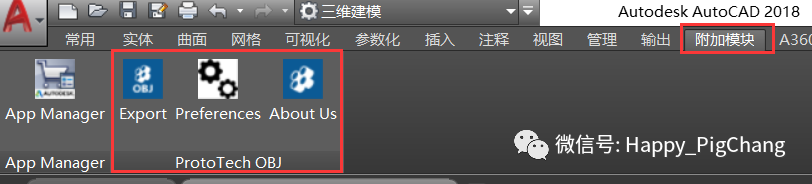

OBJ Exporter插件位置
插件只有两个界面，一个。一个选项界面，一个关于界面：

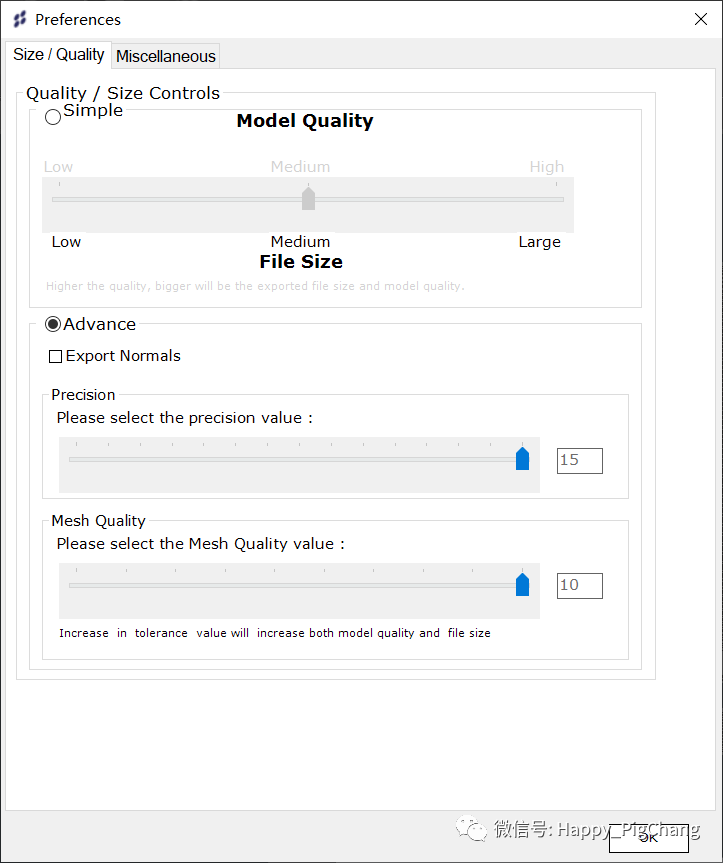

选项界面1

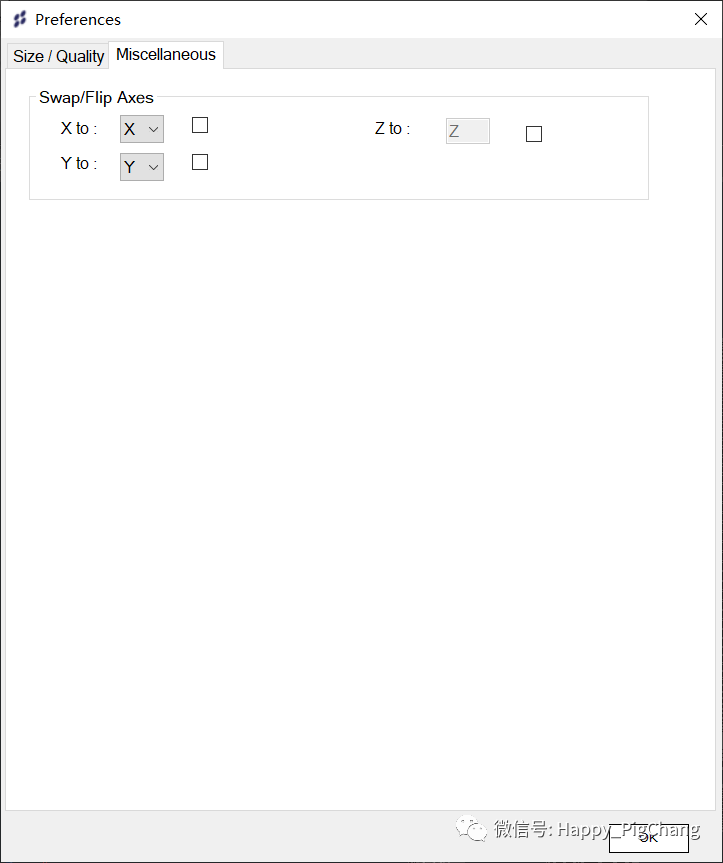

选项界面2
1. 导出设置界面：可以设置导出参数，主要是精度和法线，及翻转设置。可以通过设置精度多次导出实现导出带LOD(level of detail)的模型，当然这不是本文关注的重点。

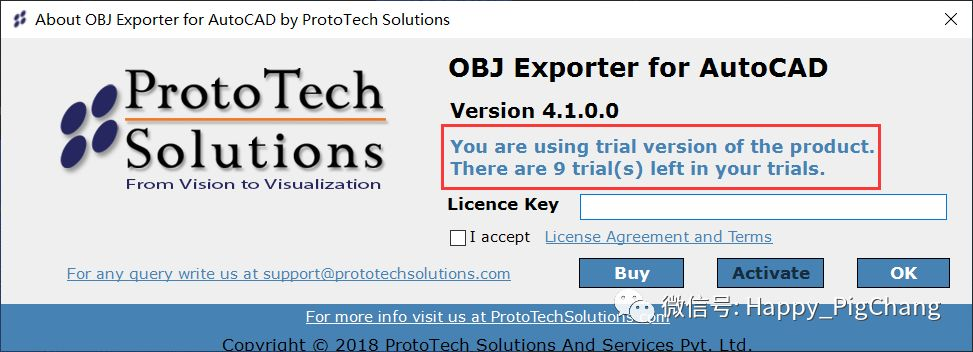

关于界面
2. 关于界面：这个是本文的关注重点，上图红色框内的提示则是也是突破点！
我这里导出看一下
点一下Export后输入文件名即可：
导出过程(动图)
用win10自带的Paint3D查看如下(至于颜色为什么是这样，我暂时也不清楚)：

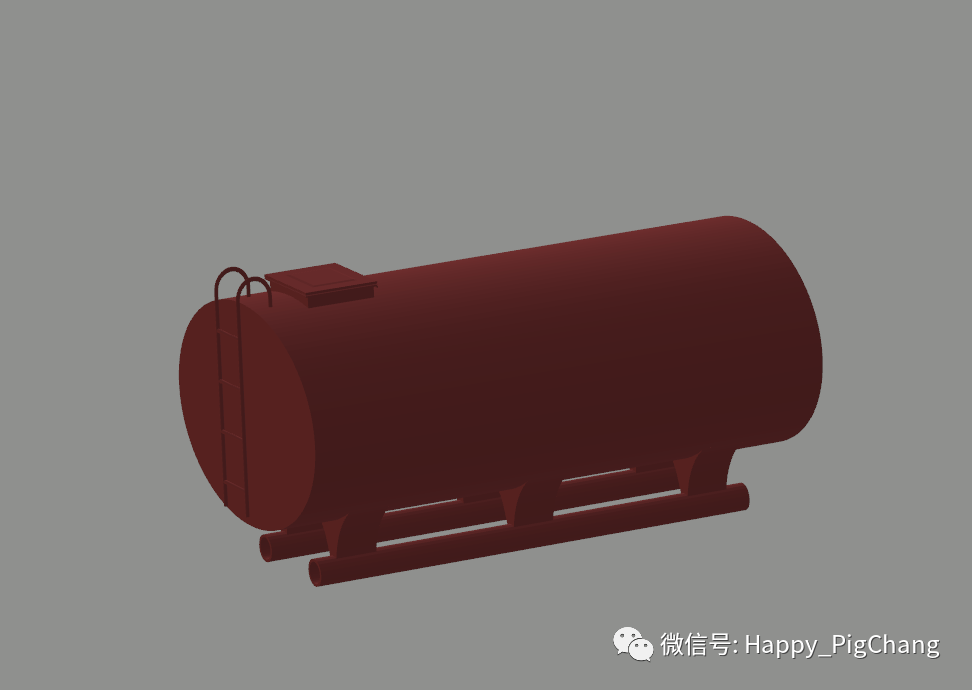

Paint3D查看
我们再来看一下“关于”，试用次数变为9。
二话不说，开干！

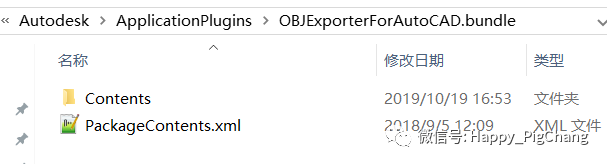

开打插件安装目录C:ProgramDataAutodeskApplicationPluginsOBJExporterForAutoCAD.bundle
插件安装目录
打开PackageContents.xml文件查看下入口模块。
入口模块
进入主目录：

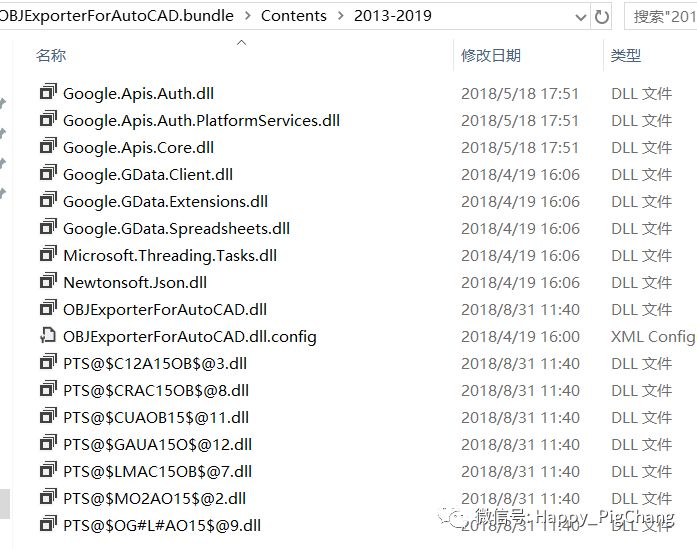

插件主目录
几乎可以肯定，混淆了！先用dnSpy查看下：

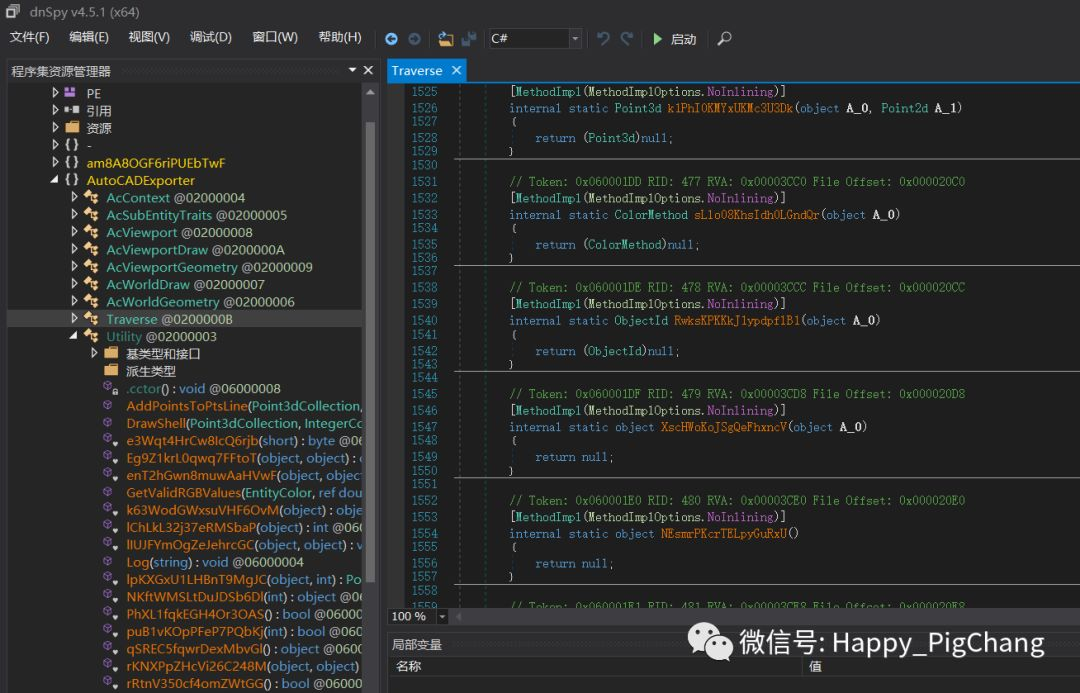

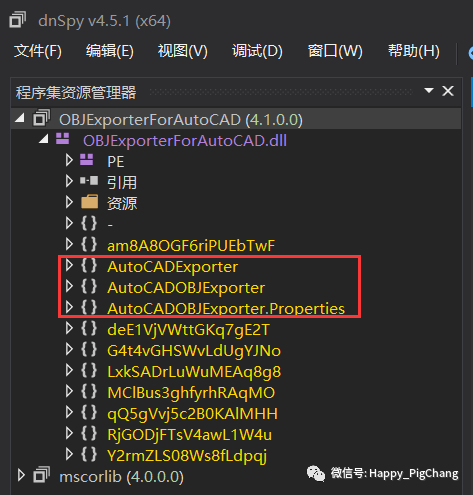

OBJExporterForAutoCAD反编译结果
随便点开一个类查看：
Zheshi需要祭出另外一款神器：de4dot。.net反混淆工具。使用方法非常简单，把需要处理的dll/exe拖上去即可！下图为反混淆后的dll：

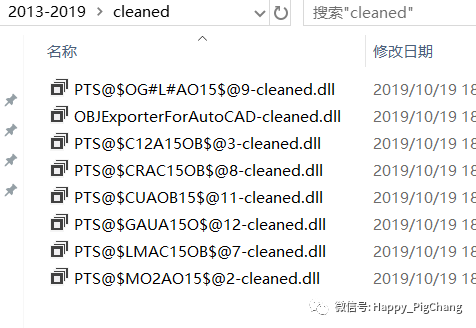

反混淆后的dll
我们再看下OBJExporterForAutoCAD：

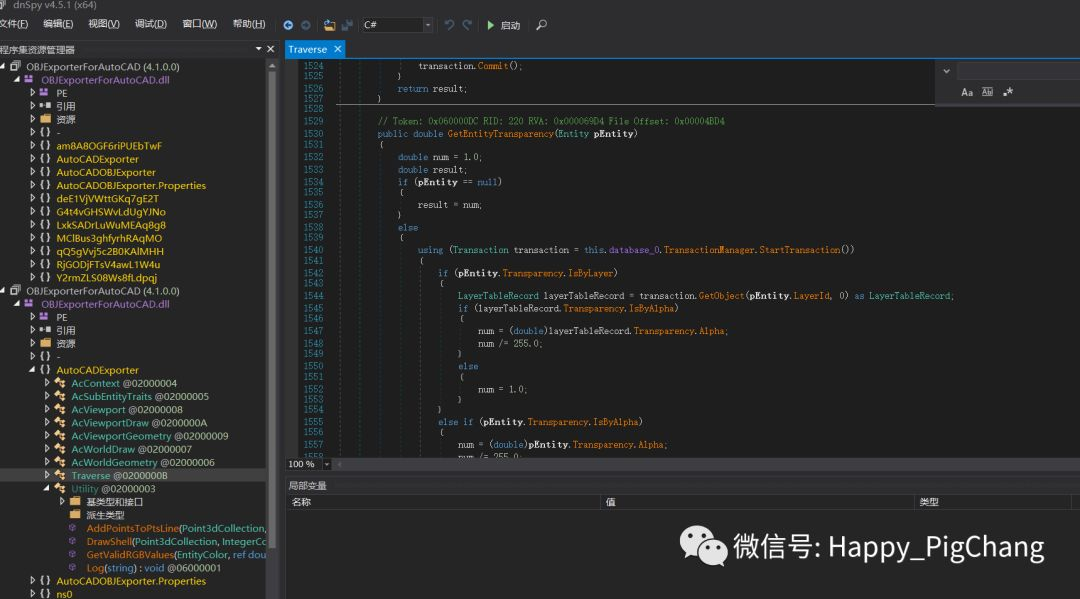

反混淆后的OBJExporterForAutoCAD.Dll

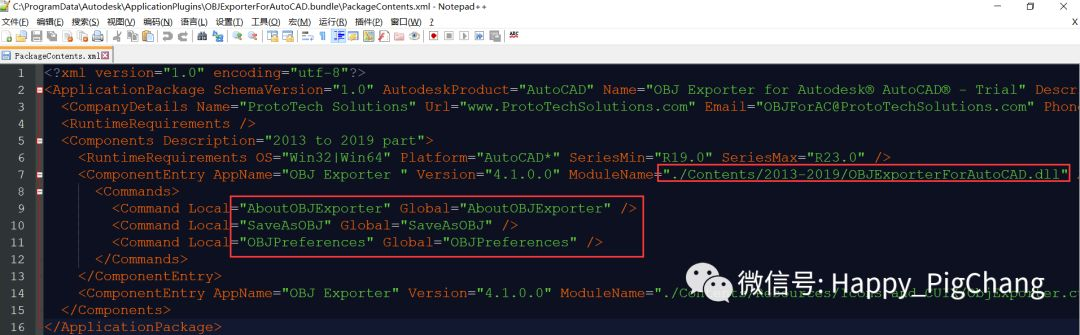

那么问题来了：这么多个dll怎么查找我们想要的信息呢？回过头看下插件的两个界面及PackageContents.xml文件便能找到些蛛丝马迹。插件的几个菜单按钮记录在PackageContents.xml文件中的：分别是AboutOBJExporter、SaveAsOBJ和OBJPreferences。这三个关键函数一定存在于OBJExporterForAutoCAD.dll中。
PackageContents.xml文件信息
查看下OBJExporterForAutoCAD.dll可以看到下面的信息：

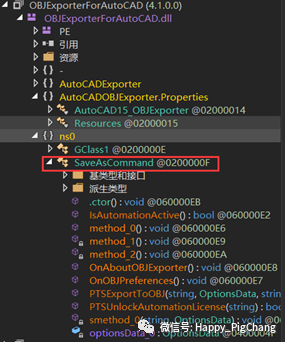

OBJExporterForAutoCAD.dll结构
为了方便查找（当然也可以不导出到工程，我需要的不仅仅是破解所以导出了整个工程），将整个工程保存为解决方案，在dnSpy中选中这几个dll，保存为工程，然后用vs打开，解决方案结构如下：
OBJExporterForAutoCAD解决方案结构
打开在dnSpy中看到的类：

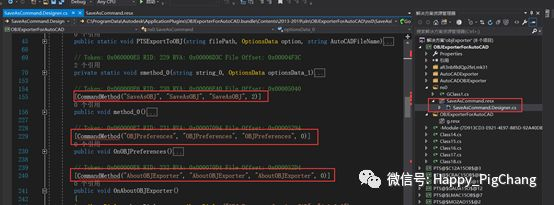

SaveAsCommand类

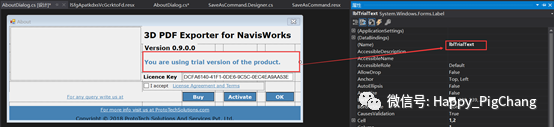

没什么好说的，基本算是现场裸奔！顺藤摸瓜，打开关于窗体，打开设计器：
关于窗体设计器

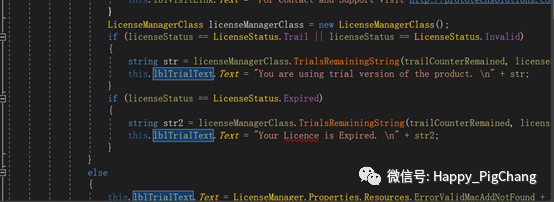

注意红色框，转到代码，构造函数里面：
AboutDialog构造方法
可以看到标签内容是根据licenseStatus改变的，继续往上找：

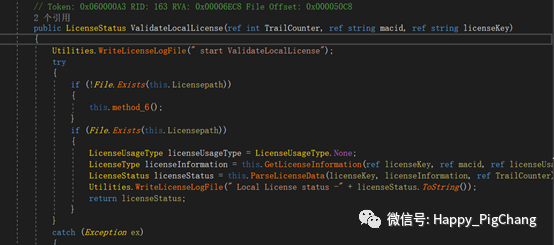

进入ValidateLocalLicense方法：
注意Licensepath这个属性，进入查看：

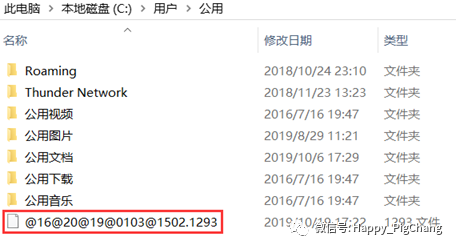

这应该是一个本地文件，存放在C盘用户，公用目录下，如下，几乎可以断定，@16@20@19@0103@1502.1293为license文件。

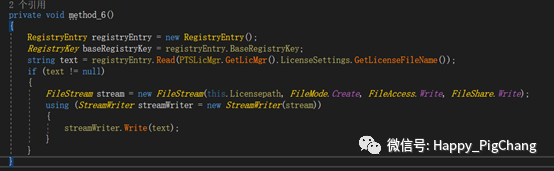

回到ValidateLocalLicense方法再简单看下两个判断，文件存在时自然应该是验证内容,我们再看下不存在的情况做了什么，进入method_6：

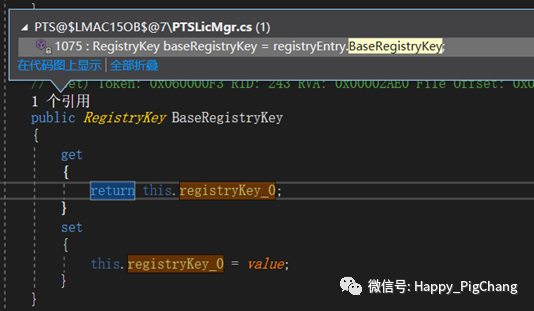

感觉像是读一个东西然后把内容写到刚才的本地目录，有可能是读注册表的内容！再接着往上看RegistryEntry. BaseRegistryKey：

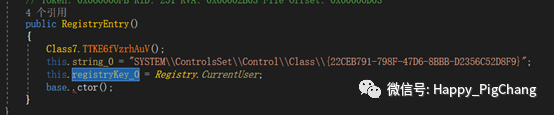

一个引用，还是刚才那个get，registryKey_0应该只是个私有字段，搜索下赋值基本就能找到：

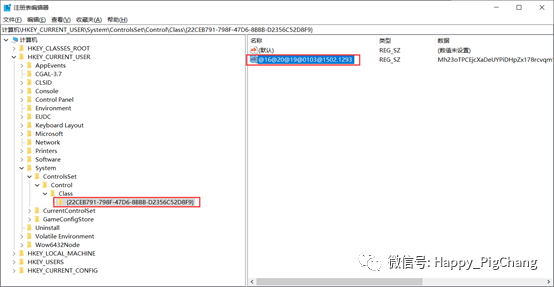

虽然没有找到直接赋值的地方，但是找到这个注册表信息，直接按照上面的注册表信息查找下：CMDàregedità回车，找到键值：
废话不多说，干掉注册表和本地文件看下：
至此，破解完成，没什么技术含量。
总结：
总结还是需要的。本文通过对AutoCAD一款导出插件逆向分析，该过程没什么技术含量，几乎只是dnSpy和de4Dot两款工具的使用。当然无限试用该插件还有其他方法。破解该插件不是目的，只是一种学习、成长的手段。本人虽然把该插件的核心代码完全反编译甚至还原，但并没有将该插件据为己有倒卖成品，相反通过反编译该插件，学习了AutoCAD的一些新东西，一些网上几乎没找到的用法。
