小蜜蜂单片机03-共阳数码管的静态显示

要求8个数码管分别单独依次显示0~9的值，然后所有数码管一起同时显示0 ~F的值，如此往复。

训练重点：1、弄清楚数码管的段码与显示数值之间的关系
2、共阳数码管的基本控制方法，特别是弄清楚com端与显示码的关系。

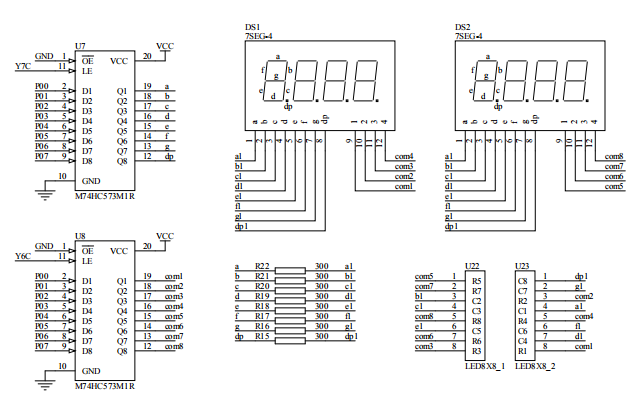

在这里插入图片描述
come端口控制数码管的位置。而come端口是通过一个锁存器的P0端口输入来控制的，但前提是138译码器的输出值要选中这个锁存器，才能使P0口输入的值给了输出。

同样的数码管的段码也是由一个锁存器控制的，而锁存器只要当38译码器输出值选中这个锁存器才能使P0端口的输入给输出。

先考虑如何使一个数码管显示,假设要让come1的数码管显示6

#include "reg52.h"
void Delay(unsigned int t)
{
   while(t--);
   while(t--);
}

void InitHC138(unsigned char channel)
{
   switch(channel)
   {
     case 4: P2 = (P2 & 0x1f) | 0x80; break;
     case 5: P2 = (P2 & 0x1f) | 0xa0; break;
     case 6: P2 = (P2 & 0x1f) | 0xc0; break;
     case 7: P2 = (P2 & 0x1f) | 0xe0; break;
   }
}
void showSMG()
{
    InitHC138(6);  //数码管亮的位置
    P0=0x01;
    InitHC138(7);  //数码管显示的内容
    P0=0x82；
}
void
void main()
{
  while (1)
  {
     showSMG();
  }
}

接着考虑如何使8个数码管独立依次显示6；

#include "reg52.h"
unsigned char code SMG_duanma[16]=			   //code 是表格形式
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
 0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
 0xbf,0x7f};
void Delay(unsigned int t)
{
   while(t--);
   while(t--);
}

void InitHC138(unsigned char channel)
{
   switch(channel)
   {
     case 4: P2 = (P2 & 0x1f) | 0x80; break;
     case 5: P2 = (P2 & 0x1f) | 0xa0; break;
     case 6: P2 = (P2 & 0x1f) | 0xc0; break;
     case 7: P2 = (P2 & 0x1f) | 0xe0; break;
   }
}
void showSMG_Bit(unsigned char dat, unsigned pos)
{


    InitHC138(6);  //数码管亮的位置
    P0=0x01 << pos;
    InitHC138(7);  //数码管显示的内容
    P0=dat;
}

void SUM_Static()
{
   unsigned int i;
   for(i=0;i<8;i++)
   {
     showSMG_Bit(SMG_duanma[6],i);
     Delay(60000);
     Delay(60000);
   }
}
void
void main()
{
  while (1)
  {
     SMG_Static();
  }
}

然后是每个数码管单独依次显示0 ~ 9；

#include "reg52.h"
unsigned char code SMG_duanma[16]=			   //code 是表格形式
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
 0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
 0xbf,0x7f};
void Delay(unsigned int t)
{
   while(t--);
   while(t--);
}

void InitHC138(unsigned char channel)
{
   switch(channel)
   {
     case 4: P2 = (P2 & 0x1f) | 0x80; break;
     case 5: P2 = (P2 & 0x1f) | 0xa0; break;
     case 6: P2 = (P2 & 0x1f) | 0xc0; break;
     case 7: P2 = (P2 & 0x1f) | 0xe0; break;
   }
}
void showSMG_Bit(unsigned char dat, unsigned pos)
{


    InitHC138(6);  //数码管亮的位置
    P0=0x01 << pos;
    InitHC138(7);  //数码管显示的内容
    P0=dat;
}

void SUM_Static()
{
   unsigned int i,j;
   for(i=0;i<8;i++)
   {
     for(j=0;j<10;j++)
     showSMG_Bit(SMG_duanma[j],i);
     Delay(60000);
     Delay(60000);
   }
}
void
void main()
{
  while (1)
  {
     SMG_Static();
  }
}

最后在8个数码管分别单独依次显示0~9的基础上，然后所有数码管一起同时显示0 ~F的值

#include "reg52.h"
unsigned char code SMG_duanma[16]=			   //code 是表格形式
{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
 0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
 0xbf,0x7f};
void Delay(unsigned int t)
{
   while(t--);
   while(t--);
}

void InitHC138(unsigned char channel)
{
   switch(channel)
   {
     case 4: P2 = (P2 & 0x1f) | 0x80; break;
     case 5: P2 = (P2 & 0x1f) | 0xa0; break;
     case 6: P2 = (P2 & 0x1f) | 0xc0; break;
     case 7: P2 = (P2 & 0x1f) | 0xe0; break;
   }
}
void showSMG_Bit(unsigned char dat, unsigned pos)
{


    InitHC138(6);  //数码管亮的位置
    P0=0x01 << pos;
    InitHC138(7);  //数码管显示的内容
    P0=dat;
}

void SUM_Static()
{
   unsigned int i,j;
   for(i=0;i<8;i++)
   {
     for(j=0;j<10;j++)
     showSMG_Bit(SMG_duanma[j],i);
     Delay(60000);
     Delay(60000);
   }
   for(j=0;j<16;j++)
   {
    InitHC138(6);  //数码管亮的位置
    P0=0xff;       //8个数码管一起亮
    InitHC138(7);  //数码管显示的内容
    P0= SMG_duanma[j];
    Delay(60000);
   }
}
void
void main()
{
  while (1)
  {
     SMG_Static();
  }
}

在这一节中新学习的知识还有code关键字

有这样一种数据，我们在程序中要使用，但是却不会改变它的值，定义这种数据时可以加一个code关键字修饰一下，这样可以大大节省单片机的RAM的使用量。
那么现在要使用的数码管真值表，我们只用它们的值，不需要改变他们，就可以用code把他们都放入Flash中。

keilc51 中的关键字代表了RAM不同区域的划分

data：片内RAM 从 0x00 ~ 0x7F
idata：片内RAM从 0x00 ~ 0xFF
pdata：片外RAM从0x00 ~ 0xFF
xdata：片外RAM从0x0000 ~ 0xFFFF
