常用网络命令及原理

由 非 Y 不嫁゛ 提交于 2019-12-05 20:36:12

一、文章摘要

POSIX标准对操作系统的系统接口API和Shell脚本语言及命令工具给出了规格定义，但是其中似乎并不包含网络相关的命令工具，但实际上网络功能在操作系统基础服务中占有着突出的地位，各种版本的操作系统也都提供了网络相关的命令工具，已经形成了某种程度的事实上的标准，请您调研网络相关的命令工具，有选择有重点地做一个网络相关的命令工具研究报告。

二、查看以及修改网络配置信息

ifconfig以及其衍生

ifconfig对应参数信息可以采用ifconfi-help进行查看

ifconfig [网络设备][down up -allmulti -arp -promisc][add<地址>][del<地址>][<hw<网络设备类型><硬件地址>][io_addr<I/O地址>][irq<IRQ地址>][media<网络媒介类型>][mem_start<内存地址>][metric<数目>][mtu<字节>][netmask<子网掩码>][tunnel<地址>][-broadcast<地址>][-pointopoint<地址>][IP地址]

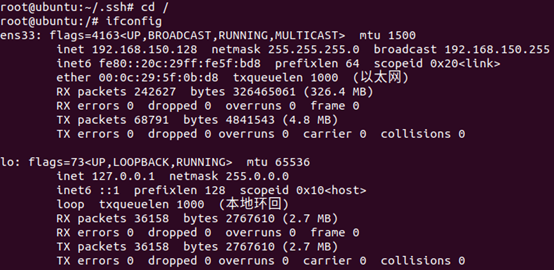

 1、查看网络配置信息命令：ifconfig









2、使用场景与意义

Ens33表示的是网卡名称，

显示其ip地址为192.168.150.12

是TCP/IP体系中的网络层协议。设计IP的目的是提高网络的可扩展性：一是解决互联网问题，实现大规模、异构网络的互联互通；二是分割顶层网络应用和底层网络技术之间的耦合关系，以利于两者的独立发展。

子网掩码为255.255.255.0。

设定子网掩码是为了将其划分成子网，这样就能将不够使用的IP地址分段进行使用。

在第二行中inet6 fe80::20c:29ff:fe5f:bd8显示的是ipv6地址。

这个被称为MAC地址，是一个网卡的物理地址，用十六进制，6个byte表示。

第三行显示的是00:0c:29:5f:0b:d8表是的是其MAC地址。



直译为媒体存取控制位址，也称为局域网地址（LAN Address），MAC位址，以太网地址（Ethernet Address）或物理地址（Physical Address），它是一个用来确认网络设备位置的位址。

其中虚拟机在设置MAC地址时，桥接的工作机制是将物理网络段（也就是常说的冲突域）进行分隔，根据MAC地址来判断连接两个物理网段的计算机的数据包发送。根据工作原理，在桥接模式中，虚拟机和主机的MAC应该不同的,这样，主机在发送或者接收信息时就能够区分虚拟机与主机的地址。



2、修改网络配置信息命令

（1）方法一：可以直接在ubutu中选择对应的配置文件直接进行修改，不用每次输入一个指令，仅以ubuntu18.04为例，其配置网卡信息为eth33。

Vi /etc/netplan/50-cloud-init.yaml

（2）方法二：可以每次进行输入一条指令修改网络信息

ifconfig 为网卡指定IP地址，这只是用来调试网络用的，并不会更改系统关于网卡的配置文件,当重新启动时，其ip地址与网卡信息均会发生改变。



设置ip和掩码，

[root@localhost ~]# ifconfig ens33 192.168.150.128
[root@localhost ~]# ifconfig ens33 192.168.150.128 netmask 255.255.255.0
[root@localhost ~]# ifconfig ens33 192.168.150.129 netmask 255.255.255.0 broadcast 192.168.150.255

　　

在IP地址的上一行是link/ether fa:16:3e:c7:79:75 brd ff:ff:ff:ff:ff:ff。

设置网关：

route add default ge 192.168.150.1



激活或终止网络接口的连接：

ifconfig eth33 down/up





3、命令原理

命令原理：ifconfig命令是一个脚本文件，选取其中较为典型的函数进行介绍

1、

static int set_netmask(int skfd, struct ifreq *ifr, struct sockaddr *sa)

{

    int err = 0;



    memcpy((char *) &ifr->ifr_netmask, (char *) sa,

       sizeof(struct sockaddr));

    if (ioctl(skfd, SIOCSIFNETMASK, ifr) < 0) {

    fprintf(stderr, "SIOCSIFNETMASK: %s\n",

       strerror(errno));

    err = 1;

    }

    return err;

}

    if (!strcmp(*spp, "netmask")) {

        if (*++spp == NULL || didnetmask)

       usage();

        safe_strncpy(host, *spp, (sizeof host));

        if (ap->input(0, host, &sa) < 0) {

           if (ap->herror)

              ap->herror(host);

           else

              fprintf(stderr, _("ifconfig: Error resolving '%s' for netmask\n"), host);

       goterr = 1;

       spp++;

       continue;

        }

        didnetmask++;

        goterr |= set_netmask(ap->fd, &ifr, &sa);

        spp++;

        continue;

    }

###如果设定的密码与输入的密码相同，则能够获取相关的网关信息。

    if (!strcmp(*spp, "up")) {

        goterr |= set_flag(ifr.ifr_name, (IFF_UP | IFF_RUNNING));

        spp++;

        continue;

    }

    if (!strcmp(*spp, "dynamic")) {

        goterr |= set_flag(ifr.ifr_name, IFF_DYNAMIC);

        spp++;

        continue;

    }



其中set_flag函数是对网卡进行控制，对于strcmp是在strcmp比较两个字符串的信息。





二、ping命令

1、具体参数
ping [-t] [-a] [-n count] [-l length] [-f] [-i ttl] [-v tos] [-r count] [-s count] [-j computer-list] | [-k computer-list] [-w timeout] destination-list
　　-t Ping 指定的计算机直到中断。
　　-a 将地址解析为计算机名。
　　-n count 发送 count 指定的 ECHO 数据包数。默认值为 4。
　　-l length 发送包含由 length 指定的数据量的 ECHO 数据包。默认为 32 字节;最大值是65,527。
　　-f 在数据包中发送"不要分段"标志。数据包就不会被路由上的网关分段。
　　-i ttl 将"生存时间"字段设置为 ttl 指定的值。
　　-v tos 将"服务类型"字段设置为 tos 指定的值。
　　-r count 在"记录路由"字段中记录传出和返回数据包的路由。count 可以指定最少 1 台，最多 9 台计算机。
　　-s count 指定 count 指定的跃点数的时间戳。
　　-j computer-list 利用 computer-list 指定的计算机列表路由数据包。连续计算机可以被中间网关分隔(路由稀疏源)IP 允许的最大数量为 9。
　　-k computer-list 利用 computer-list 指定的计算机列表路由数据包。连续计算机不能被中间网关分隔(路由严格源)IP 允许的最大数量为 9。
　　-w timeout 指定超时间隔，单位为毫秒。
destination-list 指定要 ping 的远程计算机。

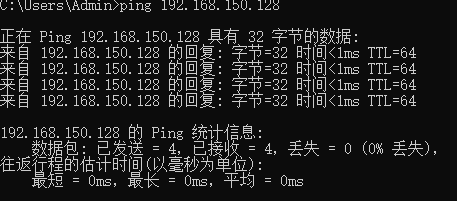

使用windows主机ping虚拟机，

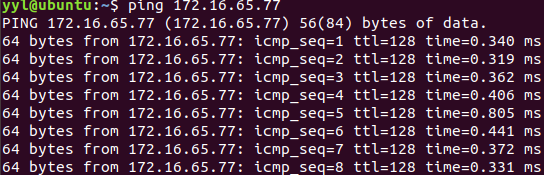

使用ubuntu开始ping通windows主机。该命令在linux与windows系统下均是通用的。







3、使用场景与工作原理
Ping命令工作在传输层，PING (Packet Internet Groper)，因特网包探索器，用于测试网络连接量的程序。Ping发送一个ICMP(Internet Control Messages Protocol）即因特网信报控制协议；回声请求消息给目的地并报告是否收到所希望的ICMP echo （ICMP回声应答）。它是用来检查网络是否通畅或者网络连接速度的命令。
采用的是ICMP，是“Internet Control Message Protocol”（Internet控制消息协议）的缩写，是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。
Ping 是个使用频率极高的网络诊断程序， 用于确定本地主机是否能与另一台主机交换 （发 送与接收）数据报。根据返回的信息，你就可以推断 TCP/IP 参数是否设置得正确以及运行 是否正常。 需要注意的是： 成功地与另一台主机进行一次或两次数据报交换并不表示 TCP/IP 配置就是正确的，你必须执行大量的本地主机与远程主机的数据报交换，才能确信 TCP/IP 的正确性。

检测命令关键性源码如下所示，获取发送到接受的时间，得到是否可达。
for(int i=0;i{
int bwrote;
((IcmpHeader*)icmp_data)->i_cksum = 0;
((IcmpHeader*)icmp_data)->timestamp = GetTickCount();
((IcmpHeader*)icmp_data)->i_seq = seq_no++;
((IcmpHeader*)icmp_data)->i_cksum = checksum((USHORT*)icmp_data,datasize);
 bwrote = sendto(sockRaw,icmp_data,datasize,0,(struct sockaddr*)&dest,sizeof(dest));
if (bwrote == SOCKET_ERROR){
if (WSAGetLastError() == WSAETIMEDOUT) {
printf("Request timed out.\n");
continue;
}
fprintf(stderr,"sendto failed: %d\n",WSAGetLastError());
ExitProcess(STATUS_FAILED);
}
if (bwrote < datasize ) {
fprintf(stdout,"Wrote %d bytes\n",bwrote);
}
bread = recvfrom(sockRaw,recvbuf,MAX_PACKET,0,(struct sockaddr*)&from,&fromlen);
if (bread == SOCKET_ERROR){
if (WSAGetLastError() == WSAETIMEDOUT) {
printf("Request timed out.\n");
continue;
}
fprintf(stderr,"recvfrom failed: %d\n",WSAGetLastError());
ExitProcess(STATUS_FAILED);
}
if(!decode_resp(recvbuf,bread,&from))
 statistic++; /* 成功接收的数目++ */
Sleep(1000);
}

三、netstat命令

使用netstat命令可以监控TCP/IP网络配置和工作状况。它可以显示内核路由表、 活动的网络状态以及每个网络接口的有用的统计数字。
　　-a 显示所有Internet连接的有关信息，包括那些正在监听的信息
　　-i 显示所有网络设备的统计数字
　　-c 不断显示网络的更新状态。这个参数使用netstat每秒一次的输出网络状态列表，直到该程序被中断
　　-n 以数字/原始形式显示远程地址、本地地址和端口信息，而不是解析主机名和服务器

　　-o 显示计数器的终止时间和每个网络连接的回退（back off）情况
　　-r 显示内核路由表
　　-t 只显示TCP socket信息，包括正在监听的信息
　　-u 只显示UDP socket信息
　　-v
 显示netstat版本信息
　　-w 显示原始（raw）socket信息
　　-x 显示UNIX域socket信息





2、效果演示

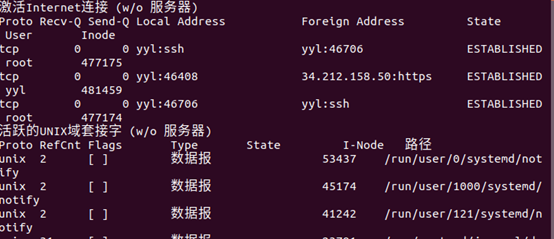

在linux上查看其信息如下所示。









Netstat –e查看相关的以太网的连接情况









类似的在windows上也有相应的命令，netstat -lnt | grep ssh | wc -l -->只要大于2个，ssh服务就是好的。









3、命令应用场景与原理



显示网络连接、路由表和网络接口信息，可以让用户得知有哪些网络连接正在运作。

Netstat是控制台命令,是一个监控TCP/IP网络的非常有用的工具，它可以显示路由表、实际的网络连接以及每一个网络接口设备的状态信息。Netstat用于显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。

定义结构体数组。

发现其实netstat就是通过遍历/proc目录下的文件来获取对应的信息，下面贴出ipv4命令的信息。

struct option



{



  const char *name;



  /* has_arg can't be an enum because some compilers complain about



     type mismatches in all the code that assumes it is an int.  */



  int has_arg;



  int *flag;



  int val;



};



static void ipv4(const char *filename, const char *label) {

    FILE *fp = fopen(filename, "r");

    if (fp == NULL) {

        return;

    }

    char buf[BUFSIZ];

    fgets(buf, BUFSIZ, fp);

    while (fgets(buf, BUFSIZ, fp)){

        char lip[ADDR_LEN];

        char rip[ADDR_LEN];

        iaddr laddr, raddr;

        unsigned lport, rport, state, txq, rxq, num;

        int n = sscanf(buf, " %d: %x:%x %x:%x %x %x:%x",

                       &num, &laddr.u, &lport, &raddr.u, &rport,

                       &state, &txq, &rxq);

        if (n == 8) {

            addr2str(AF_INET, &laddr, lport, lip);

            addr2str(AF_INET, &raddr, rport, rip);



            printf("%4s  %6d %6d %-22s %-22s %s\n",

                   label, txq, rxq, lip, rip,

                   state2str(state));

        }

    }

    fclose(fp);

}



int main(int argc, char *argv[])
{
    printf("Proto Recv-Q Send-Q Local Address          Foreign Address        State\n");
    ipv4("/proc/net/tcp",  "tcp");
    ipv4("/proc/net/udp",  "udp");
    ipv6("/proc/net/tcp6", "tcp6");
    ipv6("/proc/net/udp6", "udp6");
    return 0;
}



衍生：

查看端口工具：netstat，lsof，ss，nc，telnet



下载工具：curl，wget，axel



防火墙：iptables，ipset



流量相关：iftop，nethogs



连通性及响应速度：ping，traceroute，mtr，tracepath



域名相关：nslookup，dig，whois



web服务器：python，nginx



抓包相关：tcpdump



网桥相关：IP，brctl，ifconfig，ovs
