Resnet 残差网络

深度残差网络（Deep residual network, ResNet）论文地址：https://arxiv.org/abs/1512.03385

为什么提出该网络？

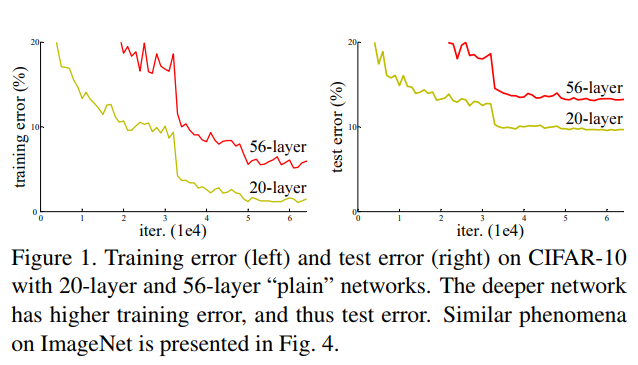

ResNet在2015年被提出，在ImageNet比赛classification任务上获得第一名。随着网络的加深，出现了训练集准确率下降的现象，我们可以确定这不是由于Overfit过拟合造成的(过拟合的情况训练集应该准确率很高)；所以作者针对这个问题提出了一种全新的网络，叫深度残差网络。

对于“随着网络加深，准确率下降”的问题，Resnet提供了两种选择方式，也就是identity mapping和residual mapping，如果网络已经到达最优，继续加深网络，residual mapping将被push为0，只剩下identity mapping，这样理论上网络一直处于最优状态了，网络的性能也就不会随着深度增加而降低了。

什么是残差?

对于一个堆积层结构（几层堆积而成）当输入为

时其学习到的特征记为

，现在我们希望其可以学习到残差

，这样其实原始的学习特征是

。之所以这样是因为残差学习相比原始特征直接学习更容易。当残差为0时，此时堆积层仅仅做了恒等映射，至少网络性能不会下降，实际上残差不会为0，这也会使得堆积层在输入特征基础上学习到新的特征，从而拥有更好的性能。残差学习的结构如图所示。这有点类似与电路中的“短路”，所以是一种短路连接（shortcut connection）。

è¿éåå¾çæè¿°

网络结构

ResNet网络是参考了VGG19网络，在其基础上进行了修改，并通过短路机制加入了残差单元，如图5所示。变化主要体现在ResNet直接使用stride=2的卷积做下采样，并且用global average pool层替换了全连接层。ResNet的一个重要设计原则是：当feature map大小降低一半时，feature map的数量增加一倍，这保持了网络层的复杂度。ResNet相比普通网络每两层间增加了短路机制，这就形成了残差学习，其中虚线表示feature map数量发生了改变。对于18-layer和34-layer的ResNet，其进行的两层间的残差学习，当网络更深时，其进行的是三层间的残差学习，三层卷积核分别是1x1，3x3和1x1。

不同深度的残差网络：

è¿éåå¾çæè¿°

上面一共提出了5中深度的ResNet，分别是18，34，50，101和152，首先看表2最左侧，我们发现所有的网络都分成5部分，分别是：conv1，conv2_x，conv3_x，conv4_x，conv5_x，之后的其他论文也会专门用这个称呼指代ResNet50或者101的每部分。
拿101-layer那列，我们先看看101-layer是不是真的是101层网络，首先有个输入7x7x64的卷积，然后经过3 + 4 + 23 + 3 = 33个building block，每个block为3层，所以有33 x 3 = 99层，最后有个fc层(用于分类)，所以1 + 99 + 1 = 101层，确实有101层网络；
注：101层网络仅仅指卷积或者全连接层，而激活层或者Pooling层并没有计算在内；

ResNet使用两种残差单元，如图所示。左图对应的是浅层网络（18层与34层网络），而右图对应的是深层网络（50、101、152层网络）。对于短路连接，当输入和输出维度一致时，可以直接将输入加到输出上。但是当维度不一致时（对应的是维度增加一倍），这就不能直接相加。有两种策略：

（1）采用zero-padding增加维度，此时一般要先做一个downsamp，可以采用strde=2的pooling，这样不会增加参数；

（2）采用新的映射（projection shortcut），一般采用1x1的卷积，这样会增加参数，也会增加计算量。短路连接除了直接使用恒等映射，当然都可以采用projection shortcut。

一般称整个结构为一个”building block“。其中右图又称为”bottleneck design”，目的一目了然，就是为了降低参数的数目，第一个1x1的卷积把256维channel降到64维，然后在最后通过1x1卷积恢复，整体上用的参数数目：1x1x256x64 + 3x3x64x64 + 1x1x64x256 = 69632，而不使用bottleneck的话就是两个3x3x256的卷积，参数数目: 3x3x256x256x2 = 1179648，差了16.94倍。

resnet-18 pytorch 代码：

import torch
import torch.nn as nn
import torch.nn.functional as F

class ResidualBlock(nn.Module):#resnet网络的残差网络结构图
    def __init__(self, inchannel, outchannel, stride=1):
        super(ResidualBlock, self).__init__()
        self.left = nn.Sequential(
            nn.Conv2d(inchannel, outchannel, kernel_size=3, stride=stride, padding=1, bias=False),
            nn.BatchNorm2d(outchannel),
            nn.ReLU(inplace=True),
            nn.Conv2d(outchannel, outchannel, kernel_size=3, stride=1, padding=1, bias=False),
            nn.BatchNorm2d(outchannel)
        )
        self.shortcut = nn.Sequential()
        if stride != 1 or inchannel != outchannel: #如果短路通道的通道数与残差模块的通道数不相等的话，进行卷积操作使得通道数相同，便于之后的联合。
            self.shortcut = nn.Sequential(
                nn.Conv2d(inchannel, outchannel, kernel_size=1, stride=stride, bias=False),
                nn.BatchNorm2d(outchannel)
            )

    def forward(self, x): #将两个模块的特征进行结合，并使用ReLU激活函数得到最终的特征。
        out = self.left(x)
        out += self.shortcut(x)
        out = F.relu(out)
        return out

class ResNet(nn.Module):
    def __init__(self, ResidualBlock, num_classes=10):
        super(ResNet, self).__init__()
        self.inchannel = 64
        self.conv1 = nn.Sequential( #用3个3x3的卷积核代替7x7的卷积核，减少模型参数
            nn.Conv2d(3, 64, kernel_size=3, stride=1, padding=1, bias=False),
            nn.BatchNorm2d(64),
            nn.ReLU(),
        )
        self.layer1 = self.make_layer(ResidualBlock, 64,  2, stride=1)
        self.layer2 = self.make_layer(ResidualBlock, 128, 2, stride=2)
        self.layer3 = self.make_layer(ResidualBlock, 256, 2, stride=2)
        self.layer4 = self.make_layer(ResidualBlock, 512, 2, stride=2)
        self.fc = nn.Linear(512, num_classes)

    def make_layer(self, block, channels, num_blocks, stride):
        strides = [stride] + [1] * (num_blocks - 1)   #strides=[1,1]
        layers = []
        for stride in strides:
            layers.append(block(self.inchannel, channels, stride))
            self.inchannel = channels
        return nn.Sequential(*layers)

    def forward(self, x):
        out = self.conv1(x)
        out = self.layer1(out)
        out = self.layer2(out)
        out = self.layer3(out)
        out = self.layer4(out)
        out = F.avg_pool2d(out, 4)
        out = out.view(out.size(0), -1)
        out = self.fc(out)
        return out


def ResNet18():

    return ResNet(ResidualBlock)

基于cifar10数据集的训练代码：

import torch
import torch.nn as nn
import torch.optim as optim
import torchvision
import torchvision.transforms as transforms
import argparse
from resnet import ResNet18

# 定义是否使用GPU
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

# 参数设置,使得我们能够手动输入命令行参数，就是让风格变得和Linux命令行差不多
parser = argparse.ArgumentParser(description='PyTorch CIFAR10 Training')
parser.add_argument('--outf', default='./model/', help='folder to output images and model checkpoints') #输出结果保存路径
parser.add_argument('--net', default='./model/Resnet18.pth', help="path to net (to continue training)")  #恢复训练时的模型路径
args = parser.parse_args()
# 超参数设置
EPOCH = 135   #遍历数据集次数
pre_epoch = 0  # 定义已经遍历数据集的次数
BATCH_SIZE = 128      #批处理尺寸(batch_size)
LR = 0.1        #学习率



# 准备数据集并预处理
transform_train = transforms.Compose([
    transforms.RandomCrop(32, padding=4),  #在随机位置裁剪给定的PIL图像。提供长度为4的序列，则它用于分别填充左，上，右，下边界。先四周填充0，再把图像随机裁剪成32*32
    transforms.RandomHorizontalFlip(0.5),  #图像一半的概率翻转，一半的概率不翻转。图像被翻转的概率。默认值为0.5
    transforms.ToTensor(),
    transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010)), #用平均值和标准偏差归一化张量图像。参数（2个）：mean（sequence） - 每个通道的均值序列。std（sequence） - 每个通道的标准偏差序列。此变换将标准化输入的每个通道，这里是标准化原始图像RGB三个通道。
 # 注意与normalize函数区分。
])

transform_test = transforms.Compose([ #参数 ：transforms (list of Transform objects) – list of transforms to compose.
    transforms.ToTensor(),
    transforms.Normalize((0.4914, 0.4822, 0.4465), (0.2023, 0.1994, 0.2010)),
])

trainset = torchvision.datasets.CIFAR10(root='./data', train=True, download=False, transform=transform_train) #训练数据集
trainloader = torch.utils.data.DataLoader(trainset, batch_size=BATCH_SIZE, shuffle=True, num_workers=2)   #生成一个个batch进行批训练，组成batch的时候顺序打乱取
#num_workers，从注释可以看出这个参数必须大于等于0，0的话表示数据导入在主进程中进行，其他大于0的数表示通过多个进程来导入数据，可以加快数据导入速度。
testset = torchvision.datasets.CIFAR10(root='./data', train=False, download=False, transform=transform_test)
testloader = torch.utils.data.DataLoader(testset, batch_size=100, shuffle=False, num_workers=2)
# Cifar-10的标签
classes = ('plane', 'car', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck')

# 模型定义-ResNet
net = ResNet18().to(device)

# 定义损失函数和优化方式
criterion = nn.CrossEntropyLoss()  #损失函数为交叉熵，多用于多分类问题
# optim 函数：https://pytorch-cn.readthedocs.io/zh/latest/package_references/torch-optim/
optimizer = optim.SGD(net.parameters(), lr=LR, momentum=0.9, weight_decay=5e-4) #优化方式为随机梯度下降算法mini-batch momentum-SGD，并采用L2正则化（权重衰减） 学习率为0.1，权重衰减为5e-4

# 训练
if __name__ == "__main__":
    best_acc = 85  #2 初始化best test accuracy
    print("Start Training, Resnet-18!")  # 定义遍历数据集的次数
    with open("acc.txt", "w") as f:#每一轮结束之后的准确率写入文本文件
        with open("log.txt", "w")as f2:#每训练1个batch就将训练结果写入文本记录
            for epoch in range(pre_epoch, EPOCH):
                print('\nEpoch: %d' % (epoch + 1))
                net.train()#train模式
                sum_loss = 0.0
                correct = 0.0
                total = 0.0
                for i, data in enumerate(trainloader, 0):#用于将一个可遍历的数据对象(如列表、元组或字符串)组合为一个索引序列，同时列出数据和数据下标，下标起始位置为0，返回 enumerate(枚举) 对象。
                    # 准备数据
                    length = len(trainloader)#128
                    inputs, labels = data
                    inputs, labels = inputs.to(device), labels.to(device)
                    optimizer.zero_grad() #清空梯度

                    # forward + backward 优化过程
                    outputs = net(inputs)
                    loss = criterion(outputs, labels)
                    loss.backward()
                    optimizer.step() #一旦梯度被如backward()之类的函数计算好后，用该方法更新所有的参数。

                    # 每训练1个batch打印一次loss和准确率
                    sum_loss += loss.item()
                    _, predicted = torch.max(outputs.data, 1)#选出每一列中最大的值作为预测结果
                    total += labels.size(0)
                    correct += predicted.eq(labels.data).cpu().sum() #正确率计算
                    print('[epoch:%d, iter:%d] Loss: %.03f | Acc: %.3f%% '
                          % (epoch + 1, (i + 1 + epoch * length), sum_loss / (i + 1), 100. * correct / total))
                    f2.write('%03d  %05d |Loss: %.03f | Acc: %.3f%% '
                          % (epoch + 1, (i + 1 + epoch * length), sum_loss / (i + 1), 100. * correct / total))
                    f2.write('\n')
                    f2.flush()

                # 每训练完一个epoch测试一下准确率
                print("Waiting Test!")
                with torch.no_grad():#测试阶段不需要计算梯度
                    correct = 0
                    total = 0
                    for data in testloader:
                        net.eval() #evaluation模式，仅仅当模型中有Dropout和BatchNorm是才会有影响。因为训练时dropout和BN都开启，而一般而言测试时dropout被关闭，BN中的参数也是利用训练时保留的参数，所以测试时应进入评估模式。不然的话，一旦test的batch_size过小，很容易就会被BN层导致生成图片颜色失真极大！
                        images, labels = data
                        images, labels = images.to(device), labels.to(device)
                        outputs = net(images)
                        # 取得分最高的那个类 (outputs.data的索引号)
                        _, predicted = torch.max(outputs.data, 1)
                        total += labels.size(0)
                        correct += (predicted == labels).sum()
                    print('测试分类准确率为：%.3f%%' % (100 * correct / total))
                    acc = 100. * correct / total
                    # 将每次测试结果实时写入acc.txt文件中
                    print('Saving model......')
                    torch.save(net.state_dict(), '%s/net_%03d.pth' % (args.outf, epoch + 1))
                    f.write("EPOCH=%03d,Accuracy= %.3f%%" % (epoch + 1, acc))
                    f.write('\n')
                    f.flush()
                    # 记录最佳测试分类准确率并写入best_acc.txt文件中
                    if acc > best_acc:
                        f3 = open("best_acc.txt", "w")
                        f3.write("EPOCH=%d,best_acc= %.3f%%" % (epoch + 1, acc))
                        f3.close()
                        best_acc = acc
            print("Training Finished, TotalEPOCH=%d" % EPOCH)
