Unity Behavior Tree Editor 行为树编辑器初级实现

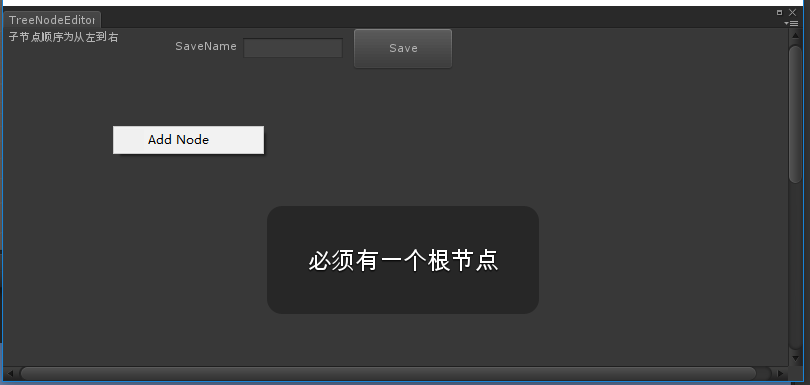

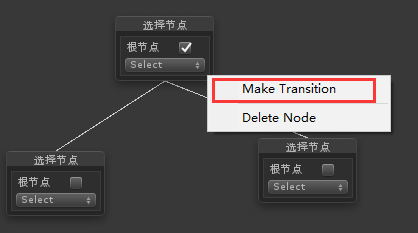

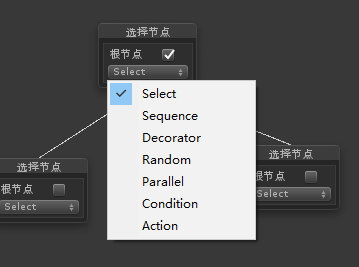

编辑效果如下
这里写图片描述

编辑器脚本最好和行为树脚本分离。
需要存储的信息有：节点类型、子节点数组、（条件节点、行为节点需要特殊编辑）

数据存储在 NodeAsset 中，只需要包存一个根节点即可（从跟节点可以找到所有节点）

[System.Serializable]
public class NodeAsset : ScriptableObject
{
    [SerializeField]
    public NodeValue nodeValue = null;
}

// 节点数据
[Serializable]
public class NodeValue
{
    // 根节点
    public bool isRootNode = false;
    // 节点类型
    public NodeType NodeType = NodeType.Select;
    // 子节点集合
    public List<NodeValue> childNodeList = new List<NodeValue>();
    // 叶节点脚本名
    public string componentName = string.Empty;

    // 条件节点、行为节点描述（辅助查看）
    public string description = string.Empty;
    // 节点位置（编辑器显示使用）
    public Rect position = new Rect(0, 0, 100, 100);

    /// <summary>
    /// 是否为有效节点， isRelease = true 为已经销毁的节点，为无效节点
    /// </summary>
    public bool isRelease = false;
    /// <summary>
    /// 删除节点时调用
    /// </summary>
    public void Release()
    {
        isRelease = true;
    }
}

NodeAsset 继承 ScriptableObject 的好处是可以将 NodeAsset 存储为 *.asset 类型文件

这里写图片描述

理论上组合节点：顺序节点、选择节点、随机节点、并行节点、修饰节点等是不需要配置任何数据的，因为遍历逻辑全部是已经写好的。所以实际中只需要读取 NodeAsset 配置文件，从根节点开始遍历所有节点，将每个节点根据类型实例化为行为树节点，将父子节点按照配置文件添加，最终只需要得到一个行为树的根节点，执行根节点就行了。

private NodeRoot GetNodeRoot(NodeValue nodeValue)
    {
        NodeRoot nodeRoot = null;
        switch (nodeValue.NodeType)
        {
            case NodeType.Select:    // 选择节点
                nodeRoot = new NodeSelect();
                break;
            case NodeType.Sequence:  // 顺序节点
                nodeRoot = new NodeSequence();
                break;
            case NodeType.Decorator: // 修饰节点
                nodeRoot = new NodeDecorator();
                break;
            case NodeType.Random:    // 随机节点
                nodeRoot = new NodeRandom();
                break;
            case NodeType.Parallel:  // 并行节点
                nodeRoot = new NodeParallel();
                break;
            case NodeType.Condition: // 条件节点、需要特殊处理
                nodeRoot = GetLeafNode(nodeValue);
                break;
            case NodeType.Action:    // 行为节点、需要特殊处理
                nodeRoot = GetLeafNode(nodeValue);
                break;
        }
        return nodeRoot;
    }

条件节点和行为节点一般需要配置一些参数，比如血量小于 100，饥饿值 > 50, 等
如何灵活配置，目前还没想好怎么处理，目前还是一个半成品

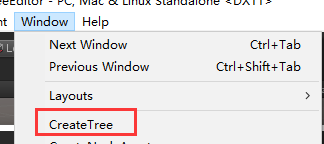

操作如下 Window 下添加菜单 CreateTree
这里写图片描述
