数码管：数码管，也称作辉光管，是一种可以显示数字和其他信息的电子设备。玻璃管中包括一个金属丝网制成的阳极和多个阴极。大部分数码管阴极的形状为数字。管中充以低压气体，通常大部分为氖加上一些汞和/或氩。给某一个阴极充电，数码管就会发出颜色光，视乎管内的气体而定，一般都是橙色或绿色
在进行相关程序下载之前，需要先对开发板的各种跳线进行设置

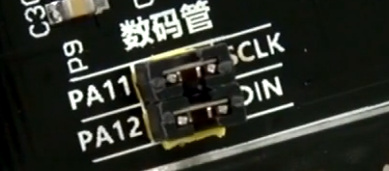

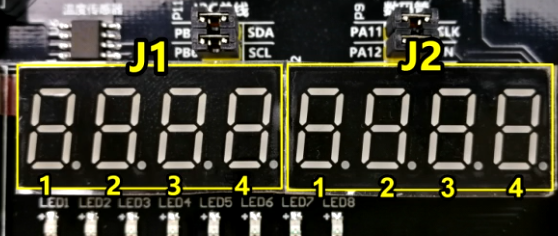

- 确保数码管上方的两个条线正常插入

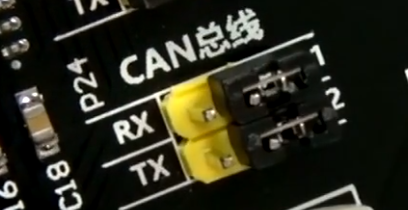

2.断开位于摇杆上方的CAN总线跳线（CAN所使用的I/O端口与数码管复用）
3.断开核心板右侧三列跳线最左侧最后一行的跳线（扬声器跳线），否则将会产生杂音

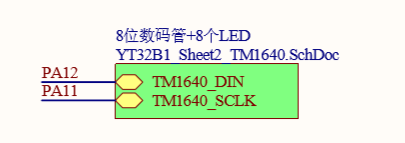

数码管电路原理图（总图）：

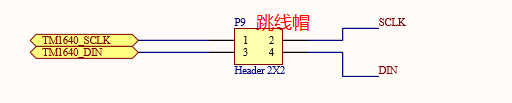

数码管部分详细电路图：

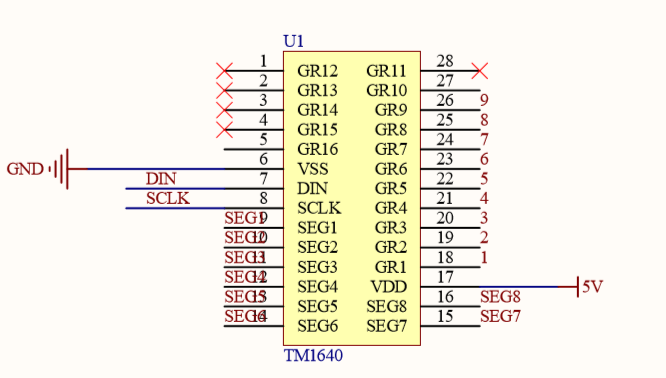

SCLK和DIN与TM1640芯片连接情况如下：
- SCLK（时钟同步线）
- DIN（数据线）

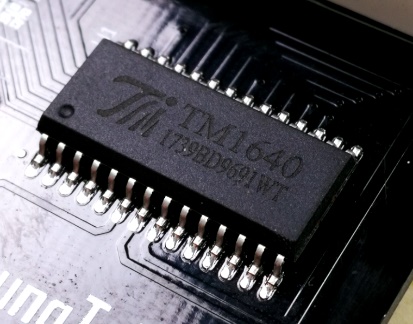

TM1640是LED（发光二极管）专用的驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED驱动等电路，主要用于LED显示屏驱动；TM1640最大可驱动16位的8段数码管
数码管的两种显示方式：静态显示和动态显示
静态显示：静态显示是指每个数码管的每一段码都有一个I/O口对其驱动，其优点是编程简单，显示亮度高，缺点是占用I/O多
动态显示：动态显示是指将每个数码管的8个显示的同名端连接在一起，并且每个数码管的公共极增加位元控制电路，当开发板输出字形码时，所有的数码管接收到的字形码信息是相同的，但是具体哪个数码管显示字码由控制电路控制；控制电路通过分时控制，使得数码管轮流显示，每个数码管显示的时间为1~2ms，由于人眼的视觉暂留效应，尽管数码管并非同时显示，但是人眼观察到的就是稳定的显示，其优点是占用I/O少，功耗低，单软件编程更加复杂

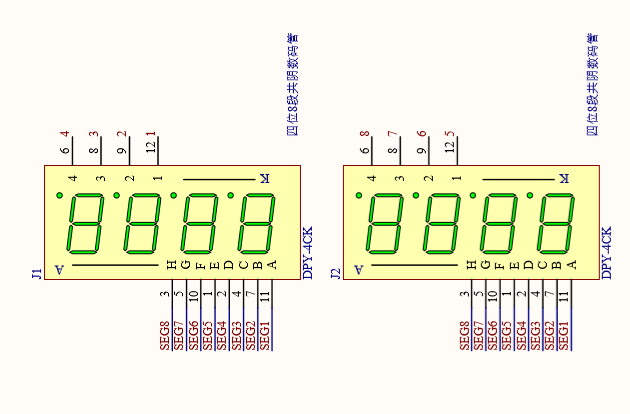

数码管连接电路原理图
数码管上方的八个流水灯的连接方式如下图说示：
通过和上方数码管的连接方式可以推断出，其显示等效于一个数字位
主函数内容如下：
while(1){
if(RTC_Get()==0){ //读出RTC时间
TM1640_display(0,rday/10); //天
TM1640_display(1,rday%10+10);
TM1640_display(2,rhour/10); //时
TM1640_display(3,rhour%10+10);
TM1640_display(4,rmin/10); //分
TM1640_display(5,rmin%10+10);
TM1640_display(6,rsec/10); //秒
TM1640_display(7,rsec%10);
TM1640_led(c); //与TM1640连接的8个LED全亮
c<<=1; //数据左移 流水灯
if(c==0x00)c=0x01; //8个灯显示完后重新开始
delay_ms(125); //延时
}
}
主函数中的程序较为简单，主要是使用RTC_Get()读取RTC的值，再将该值显示
函数说明：TM1640_display()的功能是在数码管中显示数字，0~7为数码管编号，第二个参数为十进制数字0~9
注意：如果想要将数码管的小数点显示，只需将第二个参数 +10，例如：参数为11，将显示1.
如果想要数码管中内容不显示，第二个参数填入20即可
TM1640_led()函数的功能是控制数码管下方的LED灯显示，参数为16进制数（0x--），以控制8个led的显示
可以通过程序中以下语句实现流水灯的显示效果：
TM1640_led(c); //与TM1640连接的8个LED全亮
c<<=1; //数据左移 流水灯
if(c==0x00)c=0x01; //8个灯显示完后重新开始
delay_ms(125); //延时
TM1640的默认通信速度为1(最快)，但是通信速度过快会导致通信不稳定
将0x88, 0x89, 0x8a, 0x8b, 0x8c, 0x8d, 0x8e, 0x8f其中一个数据在数码管初始化函数TM1640_Init函数中调用TM1640_write函数，即可调节数码管的亮度
疑问：为什么TM1640_write可以用来调节数码管的亮度？

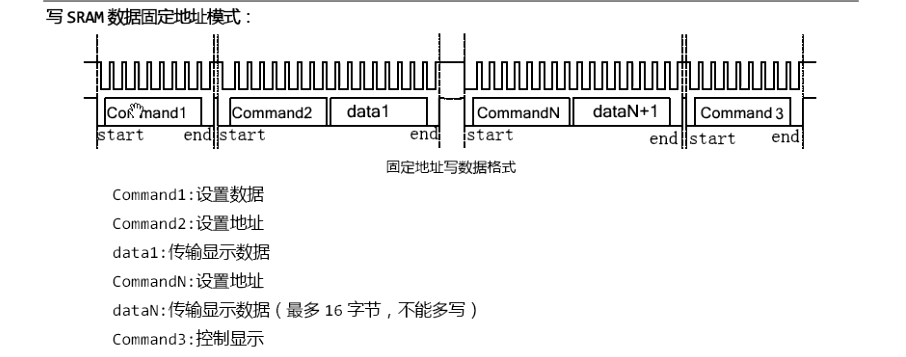

该图为TM1640的官方文档给出的数码管写SRAM固定地址模式，由图可知，第一个写入的数据command1用以设置数据（数码管亮度），接下来写入的command2为写入数据data1的地址、接着写入data2、data3……
TM1640_display()函数的详细内容如下（定义语句位于TM1640.c文件中）：
void TM1640_display(u8 address,u8 date){ //固定地址模式的显示输出
const u8 buff[21]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0xbf,
0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0x00};
//数字0~9及0~9加点显示段码表
//--------------- 0 1 2 3 4 5 6 7
8 9 0. 1. 2. 3. 4. 5. 6. 7. 8. 9. 无
TM1640_start();
TM1640_write(0xC0+address); //传显示数据对应的地址
TM1640_write(buff[date]); //传1BYTE显示数据
TM1640_stop();
}
在该函数中，又调用了TM1640_write()函数，函数定义如下：
void TM1640_write(u8 date){ //写数据（低层）
u8 i;
u8 aa;
aa=date;
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
for(i=0;i<8;i++){
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
delay_us(DEL);
if(aa&0x01){
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(1)); //接口输出高电平1
delay_us(DEL);
}else{
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
delay_us(DEL);
}
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(1)); //接口输出高电平1
delay_us(DEL);
aa=aa>>1;
}
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_DIN,(BitAction)(0)); //接口输出0
GPIO_WriteBit(TM1640_GPIOPORT,TM1640_SCLK,(BitAction)(0)); //接口输出0
}
程序使用for循环，使用>>将aa的值不断左移，循环8次来控制8个数码管的显示情况
