USBCNC输出板与VFD和主轴的使用

匿名 (未验证) 提交于 2019-12-03 00:11:01

*在本教程中,我们将说明如何将输出板与VFD和主轴一起使用。我们将介绍如何设置VFD 参数以及如何将输出板与VFD控制输入连接。

我们知道,许多用户使用不同的VFD,但不用担心,从某种意义上讲,工作流程应该是相同的。
*出于本教程的目的,我们将使用MK3 / 4控制器和中国的Huanyang VFD,这是全球业余机械师中众所周知的设备。

请点击以下链接向您介绍输出板和控制器引脚配置:

将输出板与PlanetCNC控制器一起使用

步骤1:配置Hua阳VFD参数
变频驱动器(VFD)通过改变提供给电动机的频率和电压来驱动电动机。VFD控制电机的开/关控制,速度,方向等。

所有这些功能都可以通过外部设备(输出板)进行控制。输出板通过其控制输入(位于外部端子板上)与VFD通信。

因此,首先我们需要定义操作模式并配置VFD的控制输入。

1.1:定义VFD的操作模式:
我们要从VFD的外部端子面板启动/停止主轴
我们要从VFD的外部端子面板更改电机方向
我们想用0-10模拟电压信号调节VFD外部端子板上的电机RPM

通过VFD用户手册后,我们知道我们需要配置以下参数:

“运行命令的来源” ->参数PD001

PD001→将其设置为值1(由外部端子设置)

现在可以通过螺钉型输入端子控制启动,停止,改变方向和速度。
“工作频率来源” ->参数PD002

PD002→将其设置为值1(由外部端子设置);

工作频率信号类型的来源由参数PD070确定

PD070→设置为值0(0-10V)

现在可以使用0-10V输入通过螺丝型端子控制电动机速度。

步骤2:将输出板与VFD连接
我们需要将输出板与VFD控制输入相连。

基本接线图:
VFD_control_inputs

我们将使用的VFD控制输入:

“ FOR”:此输入将用于电动机正向旋转

“ REV”:此输入将用于电动机反向旋转

“ DCM”:数字和控制信号的公共端子

“ VI”:模拟电压频率参考输入。来自输出板的0-10V信号将连接到此输入。

“ ACM”:模拟和控制信号的公共端子。来自输出板的GND信号将连接到此输入。

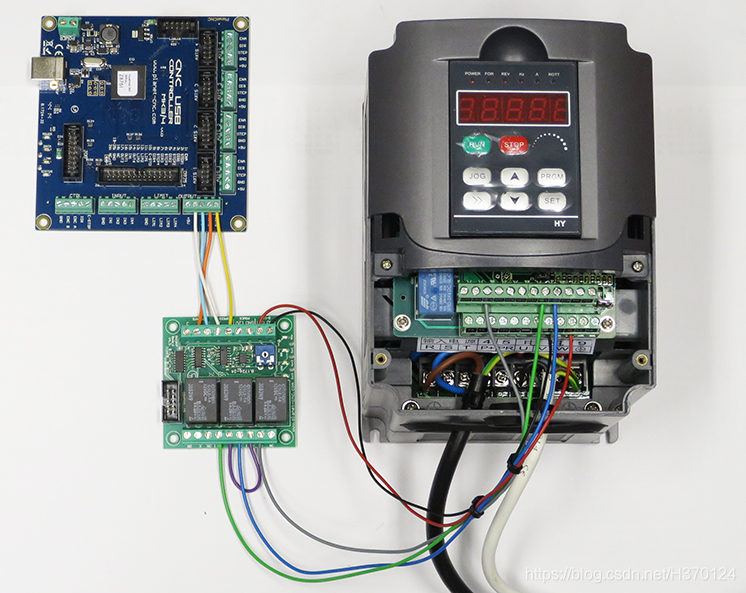

将控制器的输出引脚与输出板的输入引脚相连:

Controller_Output_board

将输出板与VFD的控制输入相连:
Output_VFD

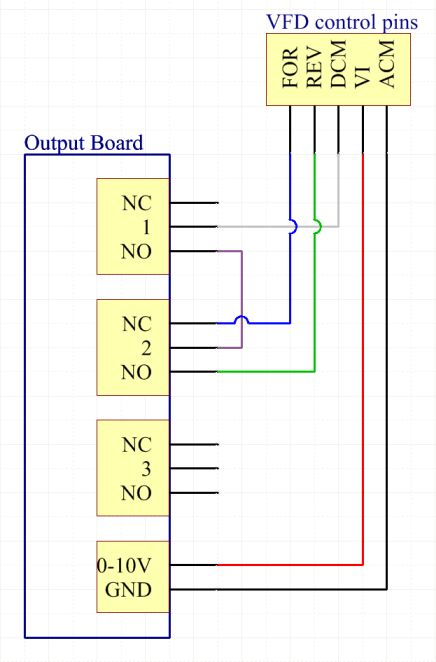

下面的接线图说明了如何将继电器和可变电压输出与VFD控制输入连接,从而实现开/关,方向和速度控制:

简短的功能行为描述:
当主轴打开(M3命令)时,继电器1被激活,电动机正向旋转(VFD FOR输入变为有效)。

一旦改变方向,继电器2就被激活,电动机开始反向旋转(VFD REV输入变为活动状态)。

请注意:

在进行任何接线和连接设备之前,请检查所有主轴,冷却液和速度g代码是否激活了正确的相应继电器和输出。

**每个变频器的设置和接线不同,应该按照变频器的说明来设置和接线。这只是一个示例而已!
**USBCNC输出的PWM是1.5KHZ, 50%占空比的矩形波。频率可变,占空比不变。这一点和mach3、GRBL不同。它们是频率不变,占空比可变的pwm.
