《RT-Thread驱动框架分析》-Pin驱动

老子叫甜甜 提交于 2021-02-11 14:57:46

简要

  • 接下来做一个专辑《RT-Thread驱动框架分析》,我会按照自己的理解来描述每一个驱动。有不对的欢迎随时来怼我。

  • RT-Thread的版本分为两大类,一个是完整版本,一个是nano版本。而驱动框架是相对于完整版本的。所以要了解驱动框架,只能在完整版上了解。

  • RT-Thread提供了很多驱动框架,比如常见的外设驱动:I2C, SPI等。还有网络相关的WLAN驱动等。

  • 驱动框架分析,主要以STM32来分析。

驱动分析

API简要说明

  • RT-Thread的pin驱动为上层应用提供两套不同的API,一套是对接设备驱动框架。一套是封装好的API,用户层可以直接使用。接下来我们来分析一下这两套API的使用,以及实现。

pin框架层次

  1. 用户访问的方式的接口不同,访问的层次是不一样的。

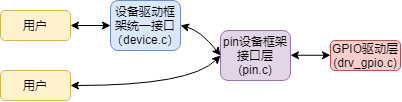

  2. 层次结构如下:

  1. 从上面的图可以看出,对于不同芯片,用户层的接口是统一的,而对于驱动层来说,只需要对接好相应的回调函数。

  2. 通过统一的接口,应用开发人不需要知道底层驱动,也减少造轮子的时间。

GPIO驱动层

  1. 驱动层的任务主要有:①对接底层硬件,②对芯片的GPIO统一编号,③注册下面描述的6个回调函数。

  2. 驱动层中,我们特别关注一个结构体rt_pin_ops,如下:

/* pin.h */
struct rt_pin_ops
{

    void (*pin_mode)(struct rt_device *device, rt_base_t pin, rt_base_t mode);
    void (*pin_write)(struct rt_device *device, rt_base_t pin, rt_base_t value);
    int (*pin_read)(struct rt_device *device, rt_base_t pin);

    /* TODO: add GPIO interrupt */
    rt_err_t (*pin_attach_irq)(struct rt_device *device, rt_int32_t pin,
                      rt_uint32_t mode, void (*hdr)(void *args), void *args);
    rt_err_t (*pin_detach_irq)(struct rt_device *device, rt_int32_t pin);
    rt_err_t (*pin_irq_enable)(struct rt_device *device, rt_base_t pin, rt_uint32_t enabled);
};
  1. 我们只需要对接好这几个6个回调函数就好了,描述如下:
API 描述
pin_mode 设置引脚模式
pin_write 设置引脚电平
pin_read 读取引脚电平
pin_attach_irq 绑定引脚中断回调函数
pin_irq_enable 使能引脚中断
pin_detach_irq 脱离引脚中断回调函数
  1. stm32为例,对接相应的OPS结构体,如下:
const static struct rt_pin_ops _stm32_pin_ops =
{

    stm32_pin_mode,
    stm32_pin_write,
    stm32_pin_read,
    stm32_pin_attach_irq,
    stm32_pin_dettach_irq,
    stm32_pin_irq_enable,
};
  1. 注册pin相应的回调函数,如下:
int rt_hw_pin_init(void)
{
    ......

    return rt_device_pin_register("pin", &_stm32_pin_ops, RT_NULL);
}

PIN设备驱动层

  1. 这一层主要起到承上启下的,为上层应用提供统一的API,为下层驱动,提供注册函数。

  2. 其中注册函数如下:

int rt_device_pin_register(const char *name, const struct rt_pin_ops *ops, void *user_data)
{
    _hw_pin.parent.type         = RT_Device_Class_Miscellaneous;
    _hw_pin.parent.rx_indicate  = RT_NULL;
    _hw_pin.parent.tx_complete  = RT_NULL;

#ifdef RT_USING_DEVICE_OPS
    _hw_pin.parent.ops          = &pin_ops;
#else
    _hw_pin.parent.init         = RT_NULL;
    _hw_pin.parent.open         = RT_NULL;
    _hw_pin.parent.close        = RT_NULL;
    _hw_pin.parent.read         = _pin_read;
    _hw_pin.parent.write        = _pin_write;
    _hw_pin.parent.control      = _pin_control;
#endif

    _hw_pin.ops                 = ops;
    _hw_pin.parent.user_data    = user_data;

    /* register a character device */
    rt_device_register(&_hw_pin.parent, name, RT_DEVICE_FLAG_RDWR);

    return 0;
}
  1. 前面我们谈到RT-Thread的pin设备提供了两套API,但是最终调用的接口都是执行注册的回调函数。

  2. 简单的理解就是两套API,只是不同的访问方式。

RTT 为上层应用封装好的API描述

  1. 从官方的文档中心中,有详细的描述这套API的使用方法。这套API是直接暴露给用户层调用的。

  2. RT-Thread提供的pin设备管理接口来访问GPIO,接口如下:

API 描述
rt_pin_mode() 设置引脚模式
rt_pin_write() 设置引脚电平
rt_pin_read() 读取引脚电平
rt_pin_attach_irq() 绑定引脚中断回调函数
rt_pin_irq_enable() 使能引脚中断
rt_pin_detach_irq() 脱离引脚中断回调函数

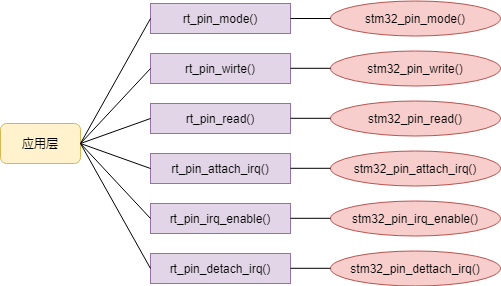

  1. 该接口访问的层次如下:
  1. 应用,通过点亮一颗灯来描述:
#define LED0_PIN    GET_PIN(I, 13)

int main(void)
{
    int count = 1;
    /* set LED0 pin mode to output */
    rt_pin_mode(LED0_PIN, PIN_MODE_OUTPUT);

    while (count++)
    {
        rt_pin_write(LED0_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        rt_pin_write(LED0_PIN, PIN_LOW);
        rt_thread_mdelay(500);
    }
    return RT_EOK;
}

通过设备驱动框架访问pin设备描述

  1. RTT设备驱动框架提供了统一的API:
API 说明
rt_err_t  rt_device_init (rt_device_t dev) 设备初始化
rt_err_t  rt_device_open (rt_device_t dev, rt_uint16_t oflag) 打开设备
rt_err_t  rt_device_close(rt_device_t dev) 关闭设备
rt_size_t rt_device_read (rt_device_t dev, rt_off_t pos, void *buffer, rt_size_t size) 读设备
rt_size_t rt_device_write(rt_device_t dev, rt_off_t pos, const void *buffer, rt_size_t size) 写设备
rt_err_t  rt_device_control(rt_device_t dev, int cmd, void *arg) 控制设备
  1. 如果你学习过Linux,你是否听过一句话,一切设备皆文件。在Linux中对设备的访问有如下接口open,read,write,close等,其实RTT提供的设备驱动API也是如此。

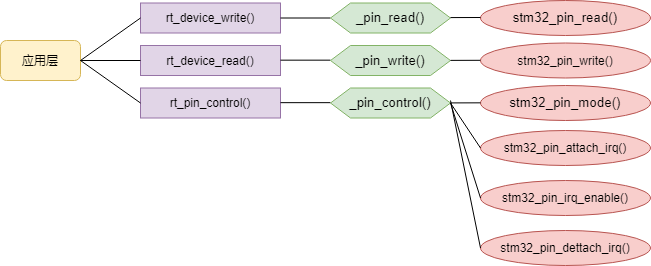

  2. 该接口访问的层次如下:

  1. 如上图所示,_pin_control()应该包含:GPIO的模式设置,中断关联,中断使能,中断分离。但是从实际的上_pin_control()中,只实现了GPIO的模式设置,如果要使用这组API需要自己增加相关实现:
static rt_err_t  _pin_control(rt_device_t dev, int cmd, void *args)
{
    struct rt_device_pin_mode *mode;
    struct rt_device_pin *pin = (struct rt_device_pin *)dev;

    /* check parameters */
    RT_ASSERT(pin != RT_NULL);

    mode = (struct rt_device_pin_mode *) args;
    if (mode == RT_NULL) return -RT_ERROR;

    pin->ops->pin_mode(dev, (rt_base_t)mode->pin, (rt_base_t)mode->mode);

    return 0;
}

  1. 应用,通过点亮一颗灯来描述:
#define LED_PIN     GET_PIN(I, 13)

int main(void)
{
    int count = 1;
    struct rt_device_pin *pin_dev = RT_NULL;

    pin_dev = (struct rt_device_pin *)rt_device_find("pin");
    rt_device_open((rt_device_t)pin_dev, RT_DEVICE_OFLAG_RDWR);
    pin_dev->ops->pin_mode(&pin_dev->parent, LED_PIN, PIN_MODE_OUTPUT);

    while (count++)
    {
        pin_dev->ops->pin_write(&pin_dev->parent, LED_PIN, PIN_HIGH);
        rt_thread_mdelay(1000);
        pin_dev->ops->pin_write(&pin_dev->parent, LED_PIN, PIN_LOW);
        rt_thread_mdelay(1000);
    }

    return RT_EOK;
}

总结

  • 其实很多人都在讨论说,没有Linux基础,学RTT很痛苦。但是直接学Linux,如果你不去了解内核驱动代码,会少很多乐趣。但是Linux的驱动框架更加复杂,分析更加痛苦。所以作者认为,如果你学了RTT,再去学习Linux,分析驱动框架会更加简单方便。

  • 作为RTT的爱好者,我将对RTT驱动框架分析作为一个系列。
