WPF通过KEPServerEX 读取PLC 的DB块值

按照自下而上的顺序

一．PLC的DB块设置

PLC 为西门子的S7 1200

PLC CUP 地址设置为 192.168.1.3

DB块号为22。

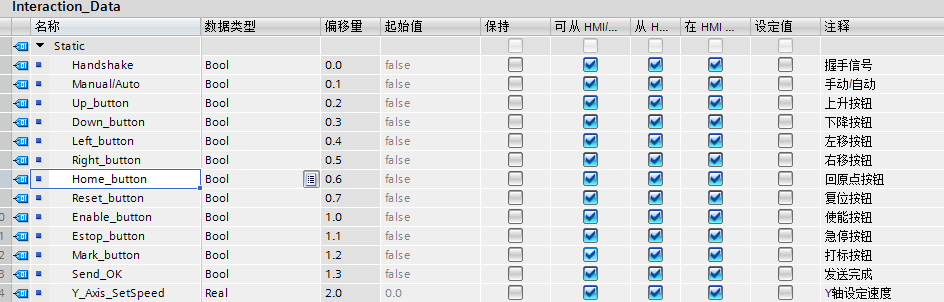

PLC内容的设置我不会，同事帮忙设置，此处内容省略，设置如下图

二、KEPServerEX 设置

KEPServerEX 为6.4 简体中文版本

新建

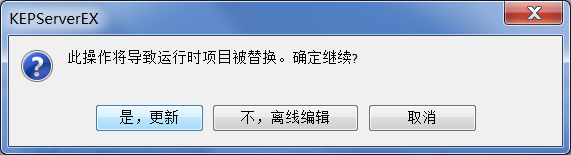

点击新建弹出，如下图，点击是，更新

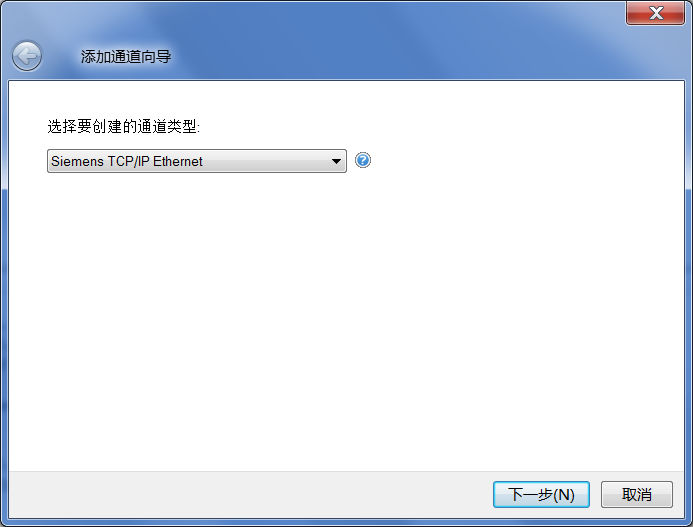

2 添加通道

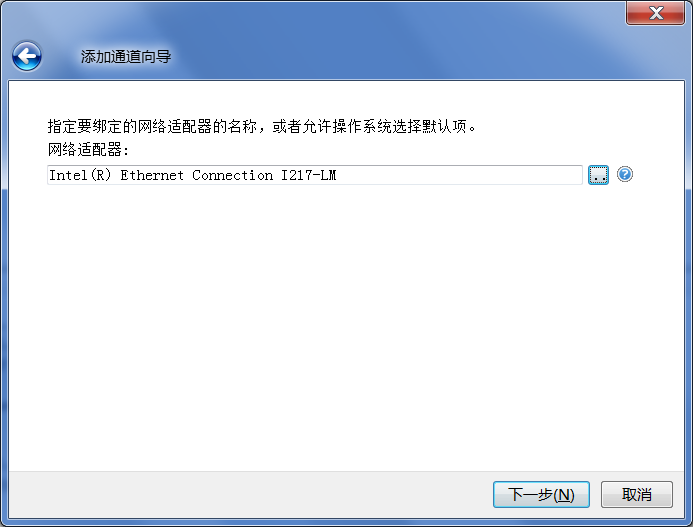

名称为设置为TEST，网络设备器选择自己设置的本机IP地址：192.168.1.50

以后步骤全为默认。

3.添加设备

名称Device

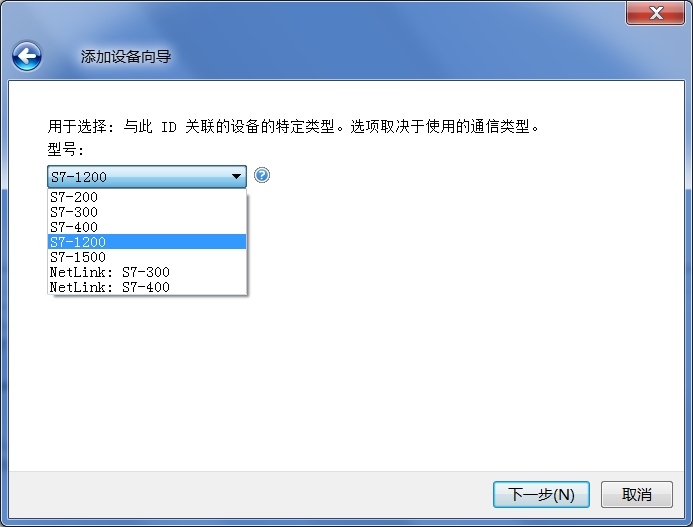

PLC选择S1200

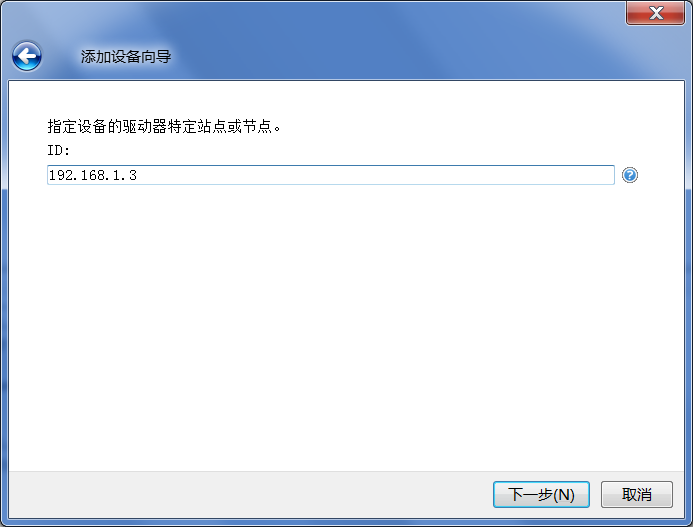

Ip设置为PLC的CPU IP

以后设置都为默认下一步到最后。

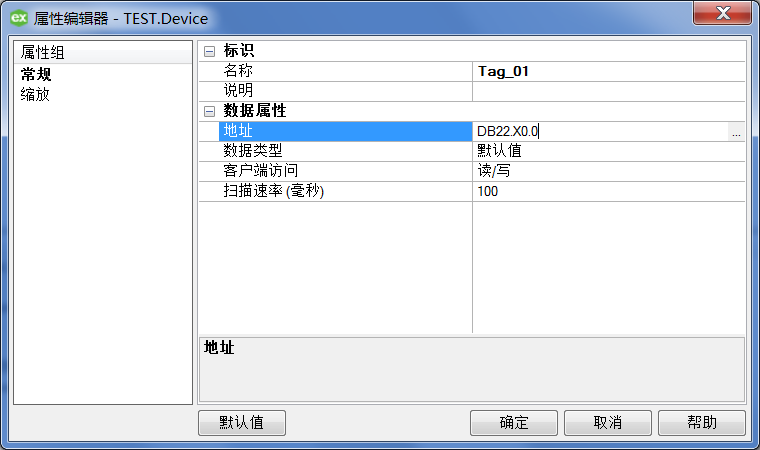

4.添加静态标记

名称为 Tag_01,地址为DB22.X0.0（之前PLC设置里面的第一个值，该值在PLC里面设置为间隔1S变化一次方便检测）

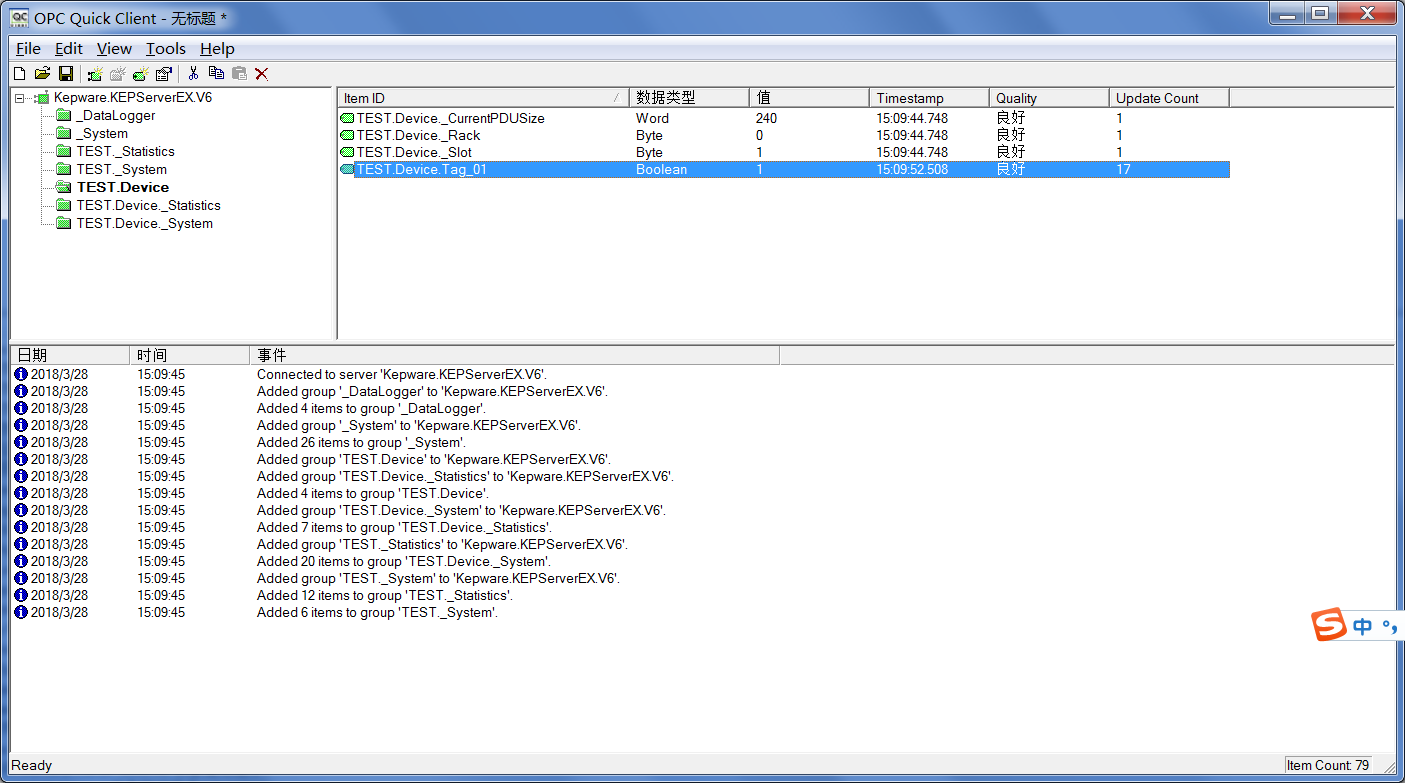

5.点击 Quick Client

测试KEPServerEX通讯是否成功

如果TEST.Device.Tag_01 对应的Quality值为良好则为成功

三、C#编写简单客户端程，类似Quick Client的检测功能

界面 (WPF)

前台代码

<Window x:Class="KEPClien.MainWindow"

xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

xmlns:d="http://schemas.microsoft.com/expression/blend/2008"

xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"

xmlns:local="clr-namespace:KEPClien"

mc:Ignorable="d"

Title="MainWindow" Height="550" Width="825">

<Grid>

</Grid>

</Window>

后台代码

using OPCAutomation;

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Windows;

using System.Windows.Controls;

using System.Windows.Data;

using System.Windows.Documents;

using System.Windows.Input;

using System.Windows.Media;

using System.Windows.Media.Imaging;

using System.Windows.Navigation;

using System.Windows.Shapes;

namespace KEPClien

{

/// <summary>

/// MainWindow.xaml 的交互逻辑

/// </summary>

public partial class MainWindow : Window

{

#region 变量定义

OPCServer KepServer;

OPCGroups KepGroups;

OPCGroup KepGroup;

OPCItems KepItems;

OPCItem KepItem;

OPCItem[] KepItemArr = new OPCItem[20];

#endregion

public MainWindow()

{

InitializeComponent();

}

private void Button_Click(object sender, RoutedEventArgs e)

{

switch (((Button)sender).Name)

{

case "btn_Connect":

{

try

{

KepServer = new OPCServer();

KepServer.Connect(this.txt_Kep.Text, this.txt_IP.Text);

MessageBox.Show("连接成功");

}

catch (Exception err)

{

MessageBox.Show(err.Message);

}

break;

}

case "btn_Group_Add":

{

try

{

KepGroups = KepServer.OPCGroups;

KepGroup = KepGroups.Add(this.txt_Group.Text);

SetGroupProperty();

KepGroup.DataChange += new DIOPCGroupEvent_DataChangeEventHandler(KepGroup_DataChange);

MessageBox.Show("添加成功");

break;

}

catch (Exception err)

{

MessageBox.Show(err.Message);

}

break;

}

case "btn_Item_Add":

{

try

{

KepItems = KepGroup.OPCItems;

KepItemArr[0] = KepItems.AddItem(this.txt_Item.Text, 1);

MessageBox.Show("添加成功");

}

catch (Exception err)

{

MessageBox.Show(err.Message);

}

break;

}

void KepGroup_DataChange(int TransactionID, int NumItems, ref Array ClientHandles, ref Array ItemValues, ref Array Qualities, ref Array TimeStamps)

{ //为了测试，所以加了控制台的输出，来查看事物ID号

//Console.WriteLine("********"+TransactionID.ToString()+"*********");

for (int i = 1; i <= NumItems; i++)

{

this.txt_Item_Value.Text = ItemValues.GetValue(i).ToString();

//b = Qualities.GetValue(i).ToString();

//c = TimeStamps.GetValue(i).ToString();

}

/// <summary>

/// 设置组属性

/// </summary>

private void SetGroupProperty()

{

KepServer.OPCGroups.DefaultGroupIsActive = true;// Convert.ToBoolean(txtGroupIsActive.Text);

KepServer.OPCGroups.DefaultGroupDeadband = 0;// Convert.ToInt32(txtGroupDeadband.Text);

KepGroup.UpdateRate = 250;// Convert.ToInt32(txtUpdateRate.Text);

KepGroup.IsActive = true;// Convert.ToBoolean(txtIsActive.Text);

KepGroup.IsSubscribed = true;// Convert.ToBoolean(txtIsSubscribed.Text);

}

注意点：添加的组和项必须和Quick Client 里面看到组和项的名称一致

需引用OPCAutomation.dll，如果DLL是32位的项目平台目标要选择X86否则报错
