近些年半导体制程突飞猛进，从65到40到28到16到7到5到3，十载时光更迭了6代。猛进的制程使得单颗芯片内集成更多功能成为可能，而从可能到实现最大的挑战落在EDA工具端，一场如火如荼的技术革新引爆于EDA行业。
Cadence无疑是这场技术革新的领跑者，自带王者光环的Innovus自诞生之日起就以孤胆英雄之姿横在设想跟实现之间，完成了千万颗芯片点亮的心愿。而横空出世的Genus则是这场技术革新的另一颗硕果。
Genus是干什么的？
2015年之前，这个世上活着两个综合工具：DC跟RC，跳脱开工具具体的变量跟命令，从方法学上看，二者都是吃入library+RTL+SDC+（Power Intent+Physical），经translation —> optimization —>mapping，吐出一个映射到特定工艺库上的网表文件及一堆报告，究其本质就是在解方程求最优解。

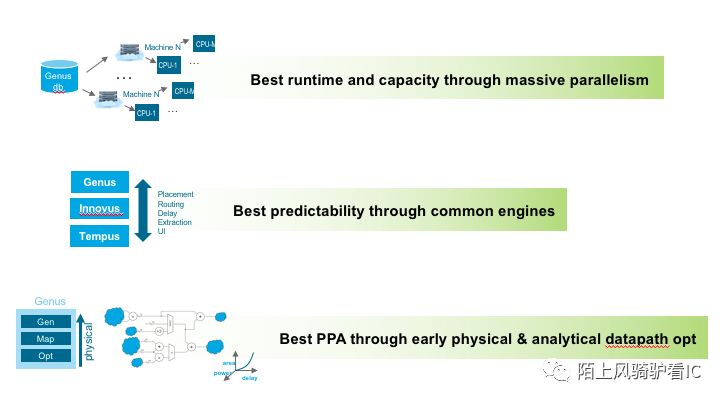

为了弥合设计跟实现间的鸿沟，2015年6月脱胎于RC的Genus诞生于世，昭示着综合新时代的到来，相较于上一代，Genus有更大的胃口、更佳的引擎、更快的速度、更好的correlation。
Genus的大胃口

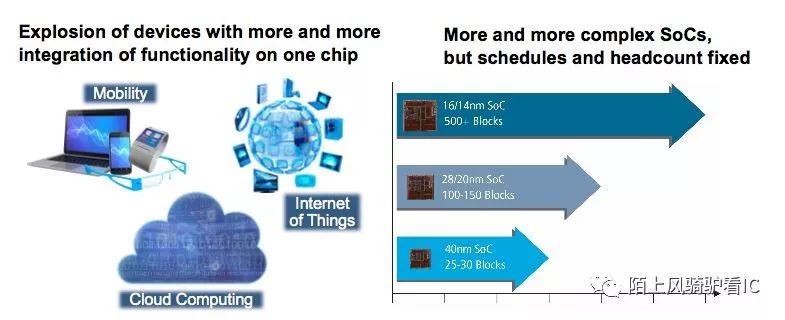

由于单一芯片内可集成更多功能模块，在一定人力的范围内，亟需EDA工具处理大模块的能力，局限于算法本身的处理能力，上一代综合工具的舒适区在2M以下，Design再大一点不止runtime长，QoR也不尽如人意。Genus解的第一个难题就是大容量，它可以轻松搞定10M的design，但进入16nm之后由于physical rule的倍增，限于PR工具的runtime，目前常见的模块规模大都在6M以下。
Genus的引擎革新
通常，一个设计的性能取决于其内部运算逻辑的性能，这些看似简单的加减乘除，一直以来都是硅农精细摆弄的对象，也是综合工具关注的核心。Genus革新了运算逻辑的优化算法，在优化之初就通过解一个PPA（performance ，power， area）的三元方程得到一个最优解，并在之后的每一步都进行求解调整，以保证在满足performance的前提下得到最小的面积跟功耗。

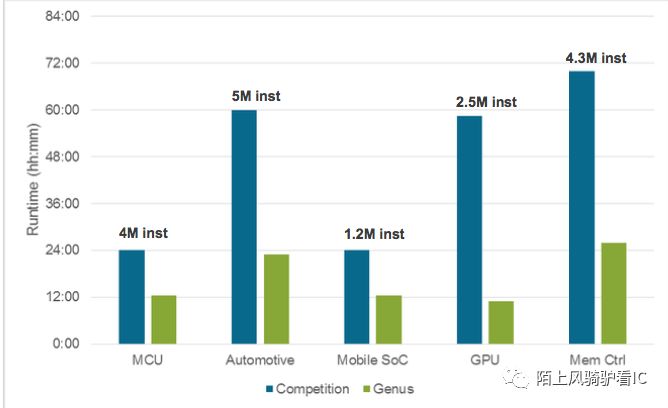

Genus的速度
如果单提升容量不提升速度，是无法满足当今复杂设计实现需求的。Cadence之所以可以引领这场技术革新，“大规模并行算法”功劳最大，不论是Innovus还是Genus之所以可以快速处理大规模设计完全依赖于该算法。并行运算的第一步就是切分，切分的难点在于既要保证分到每台机器上的loading相近又不能切断关键路径。以往的做法是不跨边界，按逻辑门数量划分，这样的做法完全不能保证分到每台机器上的loading相近或相同，加速受限。“大规模并行算法”采用timing driven的方式，可跨边界，且保证不切断关键路径，从而使得并行的机器loading相近，加速几乎成倍增加。
更好的correlation

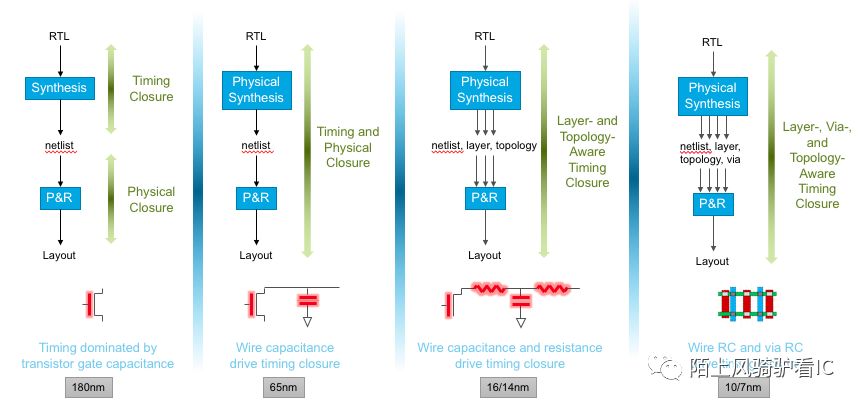

40nm之后，netdelay的比重大到不能再用简单的线性模型来估算，到了16nm估算netdelay要考虑layer，到了7nmVIA的delay也要考虑在内。为了不过约且能较为精确的在综合时得到netdelay，引入了physical aware synthesis的概念，而衡量physical aware synthesis质量最重要的指标就是跟PR工具的correlation。Genus采用跟Innovu同样的placement，delay calculation，RC extraction，routing的引擎，且第一次引入early physical的概念，在Getch阶段就做place，整个优化过程都带着相对精确的net delay，从而保证了跟Innovus的correlation。
技术的发展总能给人以欣喜，这是一个技术突飞猛进的时代，而在每一项技术发展成熟的背后都堆积着无数码农硅农的累累青春，他们默默无闻地做着惊天动地的大事，感谢他们带给这个世界的一切便利。
驴说IC
