前言

公司经常为了活动推广营销，拉新留存，制作临时活动页面，且组件大体相似，为了提高运营的工作效率，减少开发成本，基于此开发一个活动可视化搭建项目，让运营可以通过，点击和拖拽组件，选择或导入数据的的方式，快速生成活动页面上线，在此做一个小小的总结。

核心设计

大体流程是：

创建 -> 编辑 -> 保存 -> 发布 -> 展示

核心：

维护一个obj，保存着个组件的父子关系，像一个node树，每个组件都有唯一的ID，举例如下

const nodeTree = {
  id: 'component0',
  name: 'rootContainer',
  children: [
      {
          id: 'component1',
          name: 'header'
      },
      {
          id: 'component2',
          name: 'content',
          children: [],
      }
  ]
}

创建一个obj，编辑时不操作dom，就是增删改查obj数组，来更新视图
保存时obj存在数据库，在服务器某个地址生成html文件，静态资源， obj通过模版传递挂载在window上，并生成唯一访问路径
发布时改变当前活动页面可访问状态
展示时，根据obj渲染指定的定制组件生成页面

重点

1.节点操作

不操作dom节点，通过对数组对象的增删改查来更新视图

2.拖拽与判定

编辑时，涉及到拖拽，判断点与矩形相交，设置偏移量，来区分同级插入，或子级插入，以及提示信息

拖拽：也不是完全利用HTML5 拖放（Drag 和 drop）事件，而是用其监听用户操作，在 dragStart（拖动开始）， dragOver（拖动到可释放区）， dragEnd（拖动结束）， drop（放下）时进行相应的数据传递和增删改查的动作
判断点与矩形相交：当拖拽一个组件悬停到可放置组件区域，用户可能是想放在悬停组件的上面，下面，左面，右面，里面五种可能（块级元素为上下里，行级元素为左右里）我们需要为多种选择划分相应的区域，和明确的提示

重点逻辑

export const relativePositionJudge = (cur, box, isDrop, direction) => {
 const rect = box.getBoundingClientRect();
 let offset = null;
 if(direction) {
     offset = {
         x: rect.width / 2,
         y: 0,
     };
 } else {
     offset = {
         x: 0,
         y: isDrop ? rect.height / 4 : rect.height / 2,
     };
 }
 const point = {
     x: cur.clientX,
     y: cur.clientY,
 };
 // up
 const rect1 = {
     x: rect.x + offset.x,
     y: rect.y,
     w: rect.width - (offset.x * 2),
     h: offset.y,
 };
 // down
 const rect2 = {
     x: rect.x + offset.x,
     y: (rect.y + rect.height) - offset.y,
     w: rect.width - (offset.x * 2),
     h: offset.y,
 };
 // inside
 const rect3 = {
     x: rect.x + offset.x,
     y: rect.y + offset.y,
     w: rect.width - (offset.x * 2),
     h: rect.height - (offset.y * 2),
 };
 // front
 const rect4 = {
     x: rect.x,
     y: rect.y,
     w: offset.x,
     h: rect.height,
 };
 // behind
 const rect5 = {
     x: rect.x + rect.width - offset.x,
     y: rect.y,
     w: offset.x,
     h: rect.height,
 };
 let pos = null;
 if (pointInRect(point, rect1)) pos = 'up';
 if (pointInRect(point, rect2)) pos = 'down';
 if (pointInRect(point, rect3)) pos = 'inside';
 if (pointInRect(point, rect4)) pos = 'front';
 if (pointInRect(point, rect5)) pos = 'behind';
 return pos;
};

const pointInRect = (point, rect) => {
 return point.x >= rect.x && point.y >= rect.y && point.x <= rect.x + rect.w && point.y <= rect.y + rect.h;
};

cur为当前拖拽的组件，可通过其获取鼠标当前坐标
box为当前悬停区域，通过 getBoundingClientRect方法获取宽高及位置
isDrop为当前区域是否可放置， direction 为当前区域元素的排列方向，通过两者设置，横向或纵向的偏移量大小，
假如当前区域纵向排列，且可放置，则把可放置区域由上至下分成3份，1/4，1/2，1/2（具体偏移量可按照需求或用户体验自由设置）
通过鼠标移动当前坐标与分份后区域四个角坐标比较，确定位置，进而做放置提示和节点插入

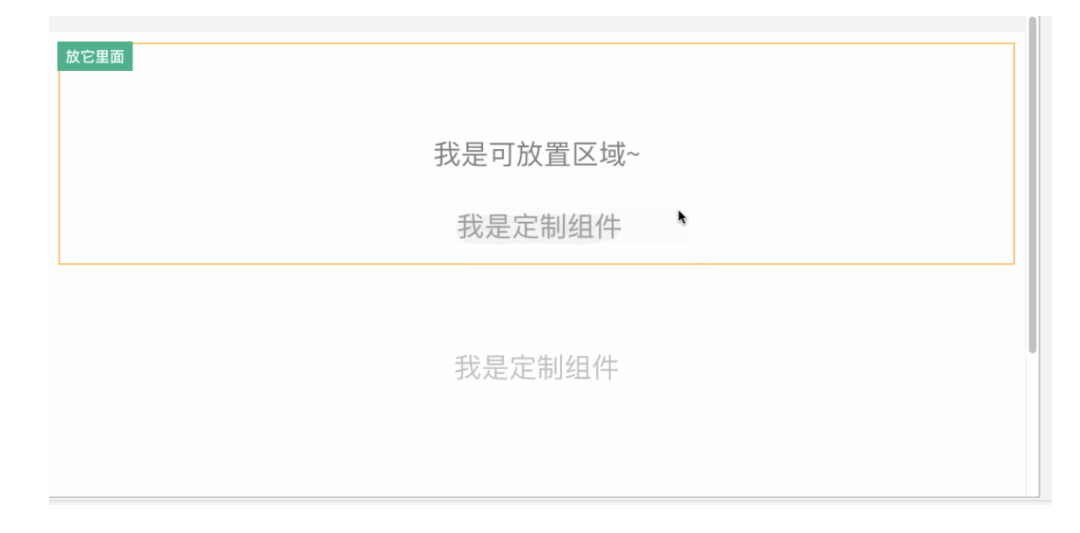

请看下图演示

3.组件与渲染

每一类定制组件都有唯一的name名，每一个组件在node树中被创建时也有唯一id，方便后期的编辑和渲染，

遍历node树递归调用主渲染文件，根据组件name名和相应数据，渲染出对应组件

4.移动端适配和预览

由于移动端和PC端样式和差异较大，就没考虑一套代码自适应，每个定制组件对应两个文件PC和h5，渲染展示时，判断当前平台进而作出相应的展示
h5预览使用iframe，h5预览单独占一个路由，赋值给iframe的src属性

5.文字快速编辑

活动页面上会涉及很多文字，用户想修改，有几种方法

编辑按钮，把它变成输入框，完成后，保存按钮，
在属性栏放输入框做关系映射，

以上两种可能都不太直观，也比较麻烦

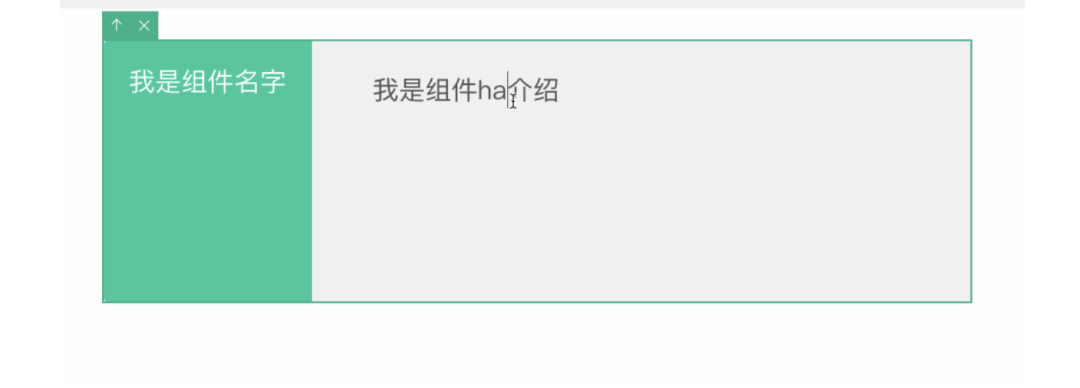

就想到了使用contenteditable属性，给标签加上后，可直接修改文字，可设置双击修改，延时保存，并设置防抖，大多数组件都会存在此需求，直接标签绑定事件比较麻烦，因此设置了全局绑定事件监听，控制注册和及时销毁

请看下图演示

特点

编辑回退和取消回退

每一次操作后，都存储一下node树，并放入回退队列，，通过指向队列的上一个或下一个来实现回退和取消回退，通过并限制队列长度，控制浏览器内存使用

组件上下移动和指向父组件功能

用户编辑时，可能会对组件的位置进行调整，还有组件嵌套层级关系过多时，可能选中当前组件的父组件比较困难，基于此提供了这两个功能，
具体实现，就是通过组件的唯一Id，遍历node树查找，删除当前组件，然后插入在兄弟节点的上面或下面，

思考和优化

关于活动页保存展现的心路历程：单独开一个项目，或项目单独开一个页面，作为活动展示使用,根据唯一id，获取不同数据渲染配置页面

问题：

代码不存粹，代码量较大，包含了所有定制组件模版
项目出现问题影响所有页面
项目或组件出现改动，要考虑对在线活动的影响

所以此想法被PASS，每创建保存一个活动页，都会在服务器固化的生成唯一的html文件和静态资源，保证不被影响

优化想法：直接把编辑好的活动页面html片段传给后端，后端直接生成渲染好的活动页面，

优点：

访问页面时不用再根据node树临时渲染，页面加载效率提高，
代码量减少

总结

总体是满足了产品需求，同时从三方面考虑

提高运营人员搭建页面工作效率，增强产品可用性
降低开发人员编写定制组件难度和上手难度，提高项目可维护性与可拓展性
优化用户体验，增强页面加载效率，（其他方面比如：可读性，可观赏性，可操作性）
