设置坐标轴刻度的位置和样式

欢迎关注”生信修炼手册”!

在matplotlib中，通过子模块ticker可以对坐标轴刻度的位置和样式进行设置。刻度线分为major和minor ticks, 通过以下4个函数可以对其位置和样式进行设置

1. set_major_locator

2. set_minor_locator

3. set_major_formatter

4. set_minor_formatter

1. locator

ticker模块中提供了多种locator类，部分列表如下

1. AutoLocator, 默认值，自动对刻度线的位置进行设置

2. MaxNLocator, 根据提供的刻度线的最大个数，自动设置

3. IndexLocator, 根据起始位置和间隔来设置刻度线

4. MultipleLocator, 根据指定的间隔来设置刻度线

5. FixedLocator, 根据提供的列表元素来设置刻度线

6. NullLocator,不显示刻度线

通过对以下所示的图，设置不同的Locator来看下其作用，代码如下

>>> import matplotlib.pyplot as plt
>>> import numpy as np
>>> x = np.linspace(0, 2 * np.pi, 50)
>>> plt.plot(x, np.sin(x), label='sin')
>>> plt.show()

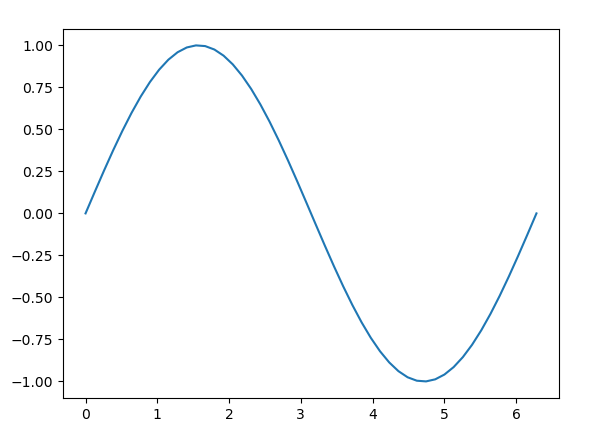

输出结果如下

MaxNLocator的用法如下

>>> import matplotlib.ticker as ticker
>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_locator(ticker.MaxNLocator(5))
>>> plt.show()

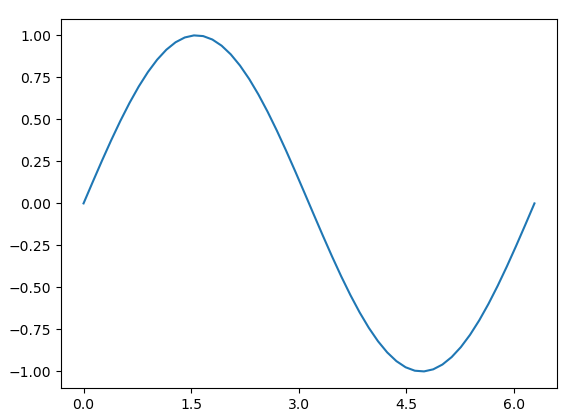

输出结果如下

IndexLocator的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_locator(ticker.IndexLocator(2,0))
>>> plt.show()

输出结果如下

MultipleLocator的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_locator(ticker.MultipleLocator(1.5))
>>> plt.show()

输出结果如下

FixedLocator的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_locator(ticker.FixedLocator([0, 2, 4, 6]))
>>> plt.show()

输出结果如下

NullLocator的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_locator(ticker.NullLocator())
>>> plt.show()

输出结果如下

2. formatter

和locator类相似，formatter也是有很多的类，部分列表如下

1. PercentFormatter，标签显示成百分比

2. StrMethodFormatter，根据字符串格式化语法进行格式化

3. FormatStrFormatter，根据字符串格式化语法进行格式化

4. MultipleLocator, 根据指定的间隔来设置刻度线

5. NullFormatter，不显示标签

PercentFormatter的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_formatter(ticker.PercentFormatter())
>>> plt.show()

输出结果如下

StrMethodFormatter的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
[<matplotlib.lines.Line2D object at 0x092D4CE8>]
>>> ax = plt.gca()
>>> ax.xaxis.set_major_formatter(ticker.StrMethodFormatter('{x:.2f}'))
>>> plt.show()

输出结果如下

FormatStrFormatter的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_formatter(ticker.FormatStrFormatter('%.2f'))
>>> plt.show()

输出结果如下

NullFormatter的用法如下

>>> plt.plot(x, np.sin(x), label='sin')
>>> ax = plt.gca()
>>> ax.xaxis.set_major_formatter(ticker.NullFormatter())
>>> plt.show()

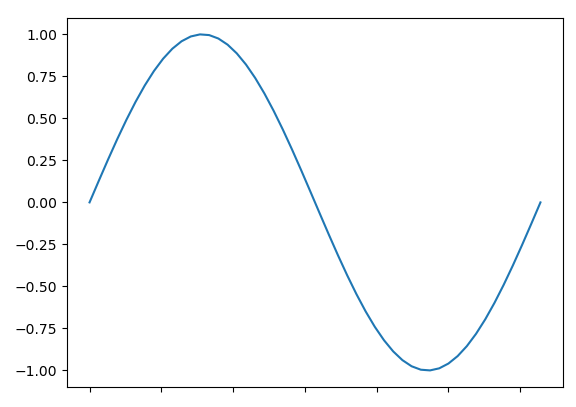

输出结果如下

通过ticker子模块，可以更加个性化的对刻度线位置和标签进行个性化设置。
