二维路径规划

%% 清空环境

clc;clear

%% 障碍物数据

position = load('barrier.txt');

plot([0,200],[0,200],'.');

hold on

B = load('barrier.txt');

xlabel('km','fontsize',12)

ylabel('km','fontsize',12)

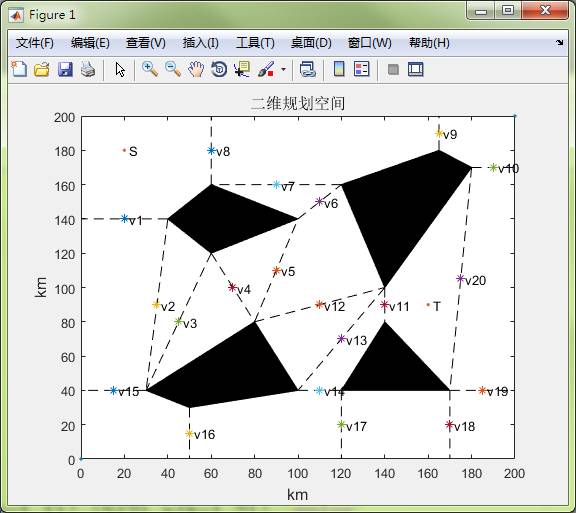

title('二维规划空间','fontsize',12)

%% 描述起点和终点

S = [20,180];

T = [160,90];

plot([S(1),T(1)],[S(2),T(2)],'.');

% 图形标注

text(S(1)+2,S(2),'S');

text(T(1)+2,T(2),'T');

  %% 描绘障碍物图形

fill(position(1:4,1),position(1:4,2),[0,0,0]);

fill(position(5:8,1),position(5:8,2),[0,0,0]);

fill(position(9:12,1),position(9:12,2),[0,0,0]);

fill(position(13:15,1),position(13:15,2),[0,0,0]);

% 下载链路端点数据

L = load('lines.txt');

  %% 描绘线及中点

v = zeros(size(L));

for i=1:20

    plot([position(L(i,1),1),position(L(i,2),1)],[position(L(i,1),2)...

        ,position(L(i,2),2)],'color','black','LineStyle','--');

    v(i,:) = (position(L(i,1),:)+position(L(i,2),:))/2;

    plot(v(i,1),v(i,2),'*');

    text(v(i,1)+2,v(i,2),strcat('v',num2str(i)));

end

  %% 描绘可行路径

sign = load('matrix.txt');

[n,m]=size(sign);



for i=1:n



    if i == 1

        for k=1:m-1

            if sign(i,k) == 1

                plot([S(1),v(k-1,1)],[S(2),v(k-1,2)],'color',...

                    'black','Linewidth',2,'LineStyle','-');

            end

        end

        continue;

    end



    for j=2:i

        if i == m

            if sign(i,j) == 1

                plot([T(1),v(j-1,1)],[T(2),v(j-1,2)],'color',...

                    'black','Linewidth',2,'LineStyle','-');

            end

        else

            if sign(i,j) == 1

                plot([v(i-1,1),v(j-1,1)],[v(i-1,2),v(j-1,2)],...

                    'color','black','Linewidth',2,'LineStyle','-');

            end

        end

    end

end

path = DijkstraPlan(position,sign);

j = path(22);

plot([T(1),v(j-1,1)],[T(2),v(j-1,2)],'color','yellow','LineWidth',3,'LineStyle','-.');

i = path(22);

j = path(i);

count = 0;

while true

    plot([v(i-1,1),v(j-1,1)],[v(i-1,2),v(j-1,2)],'color','yellow','LineWidth',3,'LineStyle','-.');

    count = count + 1;

    i = j;

    j = path(i);

    if i == 1 || j==1

        break;

    end

end

plot([S(1),v(i-1,1)],[S(2),v(i-1,2)],'color','yellow','LineWidth',3,'LineStyle','-.');

count = count+3;

pathtemp(count) = 22;

j = 22;

for i=2:count

    pathtemp(count-i+1) = path(j);

    j = path(j);

end

path = pathtemp;

path = [1     9     8     7    13    14    12    22];

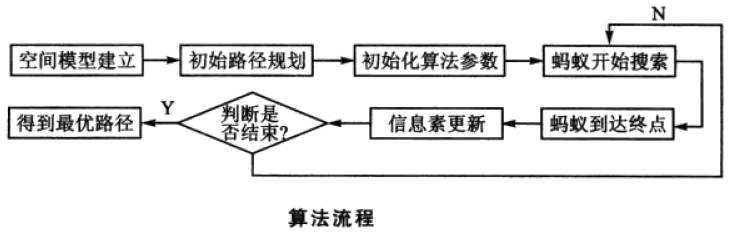

%% 蚁群算法参数初始化

pathCount = length(path)-2;          %经过线段数量

pheCacuPara=2;                       %信息素计算参数

pheThres = 0.8;                      %信息素选择阈值

pheUpPara=[0.1 0.0003];              %信息素更新参数

qfz= zeros(pathCount,10);            %启发值

phePara = ones(pathCount,10)*pheUpPara(2);         %信息素

qfzPara1 = ones(10,1)*0.5;           %启发信息参数

qfzPara2 = 1.1;                      %启发信息参数

m=10;                                %种群数量

NC=500;                              %循环次数

pathk = zeros(pathCount,m);          %搜索结果记录

shortestpath = zeros(1,NC);          %进化过程记录



%% 初始最短路径

dijpathlen = 0;

vv = zeros(22,2);

vv(1,:) = S;

vv(22,:) = T;

vv(2:21,:) = v;

for i=1:pathCount-1

dijpathlen = dijpathlen + sqrt((vv(path(i),1)-vv(path(i+1),1))^2+(vv(path(i),2)-vv(path(i+1),2))^2);

end

LL = dijpathlen;



%% 经过的链接线

lines = zeros(pathCount,4);

for i = 1:pathCount

    lines(i,1:2) = B(L(path(i+1)-1,1),:);

    lines(i,3:4) = B(L(path(i+1)-1,2),:);

end



%% 循环搜索

for num = 1:NC



    %% 蚂蚁迭代寻优一次

    for i=1:pathCount

        for k=1:m

            q = rand();

            qfz(i,:) = (qfzPara2-abs((1:10)'/10-qfzPara1))/qfzPara2; %启发信息

            if q<=pheThres%选择信息素最大值

                arg = phePara(i,:).*(qfz(i,:).^pheCacuPara);

                j = find(arg == max(arg));

                pathk(i,k) = j(1);

            else  % 轮盘赌选择

                arg = phePara(i,:).*(qfz(i,:).^pheCacuPara);

                sumarg = sum(arg);

                qq = (q-pheThres)/(1-pheThres);

                qtemp = 0;

                j = 1;

                while qtemp < qq

                    qtemp = qtemp + (phePara(i,j)*(qfz(i,j)^pheCacuPara))/sumarg;

                    j=j+1;

                end

                j=j-1;

                pathk(i,k) = j(1);

            end

            % 信息素更新

            phePara(i,j) = (1-pheUpPara(1))*phePara(i,j)+pheUpPara(1)*pheUpPara(2);

        end

    end



    %% 计算路径长度

    len = zeros(1,k);

    for k=1:m

        Pstart = S;

        Pend = lines(1,1:2) + (lines(1,3:4)-lines(1,1:2))*pathk(1,k)/10;

        for l=1:pathCount

            len(1,k) = len(1,k)+sqrt(sum((Pend-Pstart).^2));

            Pstart = Pend;

            if l<pathCount

                Pend = lines(l+1,1:2) + (lines(l+1,3:4)-lines(l+1,1:2))*pathk(l+1,k)/10;

            end

        end

        Pend = T;

        len(1,k) = len(1,k)+sqrt(sum((Pend-Pstart).^2));

    end



    %% 更新信息素

    % 寻找最短路径

    minlen = min(len);

    minlen = minlen(1);

    minant = find(len == minlen);

    minant = minant(1);



    % 更新全局最短路径

    if minlen < LL

        LL = minlen;

    end



    % 更新信息素

    for i=1:pathCount

        phePara(i,pathk(i,minant)) = (1-pheUpPara(1))* phePara(i,pathk(i,minant))+pheUpPara(1)*(1/minlen);

    end

    shortestpath(num) = minlen;

end

figure;

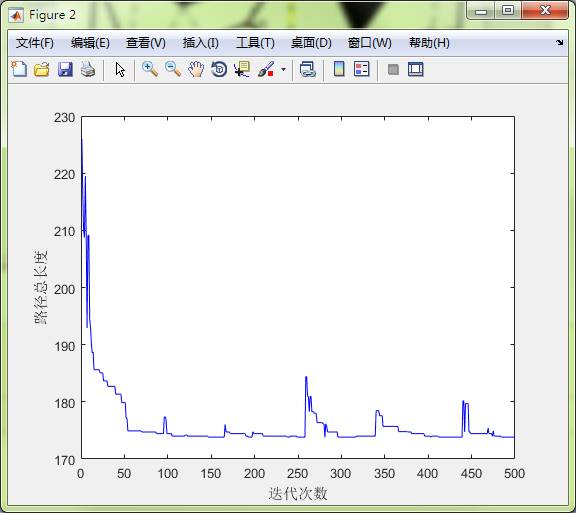

plot(1:NC,shortestpath,'color','blue');

hold on

ylabel('路径总长度');

xlabel('迭代次数');
