【H3C实验】V7设备PPPOE的配置小实验

PPPOE 技术是家庭拨号上网中非常常用的技术，大家在 V5 平台应该已经配置过了，但是 V7 平台中 PPPOE 的配置与 V5 有一定的区别，还有一些需要大家注意的，今天的技术帖我们就给大家介绍 V7 平台 PPPOE 的配置。

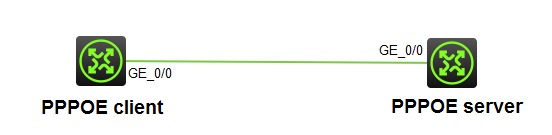

拓扑图如下图所示：

配置如下所示：

PPPOE server配置

[PPPOE SERVER]local-user 123 class network //配置账户和密码

[PPPOE SERVER-luser-network-jiance]password simple 123

[PPPOE SERVER-luser-network-jiance]service-type ppp

[PPPOE SERVER]domain system //配置域

[PPPOE SERVER-isp-system]authentication ppp local

[PPPOE SERVER]ip pool 1 20.1.1.2 20.1.1.10 //分配给客户端的地址池

[PPPOE SERVER]interface Virtual-Template 1

[PPPOE SERVER-Virtual-Template1]ppp authentication-mode chap domain system //配置验证方式

[PPPOE SERVER-Virtual-Template1]ip address 20.1.1.1 24

[PPPOE SERVER-Virtual-Template1]remote address pool 1

[PPPOE SERVER]interface GigabitEthernet 0/0

[PPPOE SERVER-GigabitEthernet0/0]pppoe-server bind virtual-template 1 //关联物理接口

PPPOE client的配置：

[pppoe client]dialer-group 1 rule ip permit //创建拨号规则

[pppoe client]interface Dialer 1 //创建虚拟拨号接口

[pppoe client-Dialer1]dialer bundle enable

[pppoe client-Dialer1]dialer-group 1

[pppoe client-Dialer1]ppp chap user 123

[pppoe client-Dialer1]ppp chap password simple 123

[pppoe client-Dialer1]ip address ppp-negotiate

[pppoe client]interface GigabitEthernet 0/0 //拨号口关联物理接口

[pppoe client-GigabitEthernet0/0]pppoe-client dial-bundle-number 1

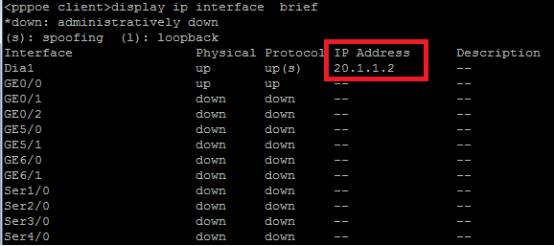

[pppoe client]ip route-static 0.0.0.0 0 Dialer 1 //V7设备需要通过IP流触发拨号才行，而V5设备只要配置成功PPPOE就会发起拨号连接，所以V7设备成功配置拨号之后需要ping。

ping 8.8.8.8

Ping 8.8.8.8 (8.8.8.8): 56 data bytes, press CTRL_C to break

%Oct 6 13:38:14:243 2017 pppoe client IFNET/3/PHY_UPDOWN: Physical state on the interface Virtual-Access0 changed to up.

Request time out

--- Ping statistics for 8.8.8.8 ---

[pppoe client-Dialer1]dialer timer idle 0 //如果希望自动触发拨号，可以采用配置PPPOE的永久在线模式来实现。
