一、概述：

AIDL是Android中IPC（Inter-Process Communication）方式中的一种，AIDL是Android Interface definition language的缩写。

其主要作用是用于进程间额通讯。

在Android系统中，每个进程都运行在一块独立的内存中，在其中完成自己的各项活动，与其他进程都分隔开来。可是有时候我们又有应用间进行互动的需求，比较传递数据或者任务委托等，AIDL就是为了满足这种需求而诞生的。通过AIDL，可以在一个进程中获取另一个进程的数据和调用其暴露出来的方法，从而满足进程间通信的需求。

二、语法：

1、支持的数据类型：

八种基本数据类型：byte、char、short、int、long、float、double、boolean
String，CharSequence
实现了Parcelable接口的数据类型
List 类型。List承载的数据必须是AIDL支持的类型，或者是其它声明的AIDL对象
Map类型。Map承载的数据必须是AIDL支持的类型，或者是其它声明的AIDL对象

2、

AIDL文件可以分为两类。一类用来声明实现了Parcelable接口的数据类型，以供其他AIDL文件使用那些非默认支持的数据类型。还有一类是用来定义接口方法，声明要暴露哪些接口给客户端调用，定向Tag就是用来标注这些方法的参数值。

3、

定向Tag。定向Tag表示在跨进程通信中数据的流向，用于标注方法的参数值，分为 in、out、inout 三种。其中 in 表示数据只能由客户端流向服务端， out 表示数据只能由服务端流向客户端，而 inout 则表示数据可在服务端与客户端之间双向流通。此外，如果AIDL方法接口的参数值类型是：基本数据类型、String、CharSequence或者其他AIDL文件定义的方法接口，那么这些参数值的定向 Tag 默认是且只能是 in，所以除了这些类型外，其他参数值都需要明确标注使用哪种定向Tag。

4、

明确导包。在AIDL文件中需要明确标明引用到的数据类型所在的包名，即使两个文件处在同个包名下。

三、编写代码：

创建两个工程，一个作为服务端，一个作为客户端，客户端绑定服务端service，然后调用方法向服务端获取书籍列表，向服务端添加书籍。

1、服务端：

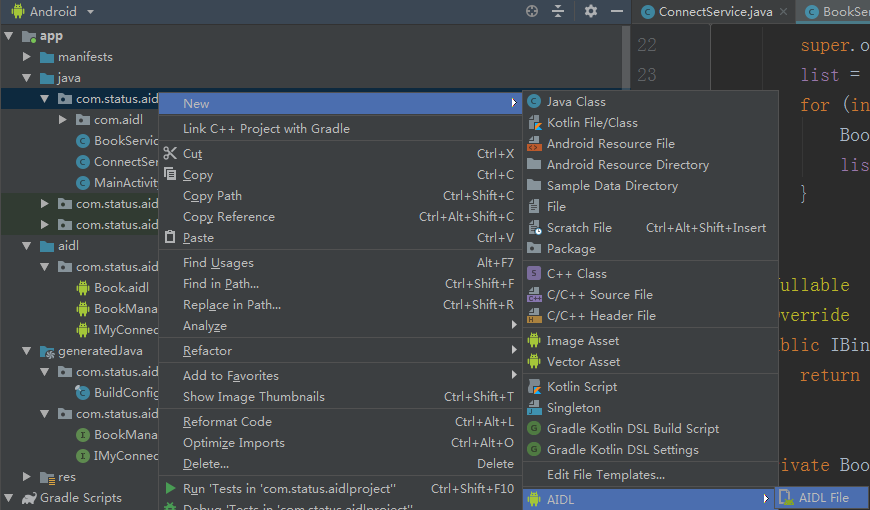

（1）、创建aidl文件Book.aidl

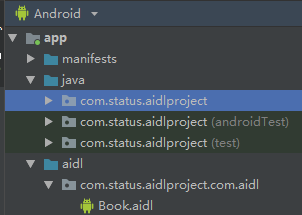

创建后便可以在目录里看到aidl文件。

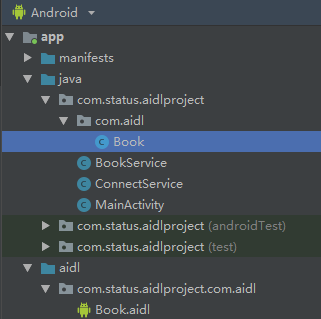

接下来定义Book类，注意Books类的包名必须与Book.aidl包名一样，但是不可与Book.aidl在同一个目录下。

Book.class的代码如下，其必须继承Parcelable接口：

package com.status.aidlproject.com.aidl;

import android.os.Parcel;
import android.os.Parcelable;

public class Book implements Parcelable {

    private String bookName;

    public Book(String name) {
        bookName = name;
    }

    public String getBookName() {
        return bookName;
    }

    public void setBookName(String bookName) {
        this.bookName = bookName;
    }

    protected Book(Parcel in) {
        bookName = in.readString();
    }

    public static final Creator<Book> CREATOR = new Creator<Book>() {
        @Override
        public Book createFromParcel(Parcel in) {
            return new Book(in);
        }

        @Override
        public Book[] newArray(int size) {
            return new Book[size];
        }
    };

    @Override
    public int describeContents() {
        return 0;
    }

    @Override
    public void writeToParcel(Parcel dest, int flags) {
        dest.writeString(bookName);
    }

    public void readFromParcel(Parcel desc) {
        bookName = desc.readString();
    }

    @Override
    public String toString() {
        return "bookName=" + bookName;
    }
}

接下来修改Book.aidl文件，将其声明为parcelable类型，并且需要注意的是，原先默认的interface接口需要去掉，否则编译会报错。

// Book.aidl
package com.status.aidlproject.com.aidl;

// Declare any non-default types here with import statements

parcelable Book;
//需要删除
/*interface Book {
    void default(String s);
}*/

接下来便是要定义服务端暴露给客户端的接口了（获取书籍列表，添加书籍）

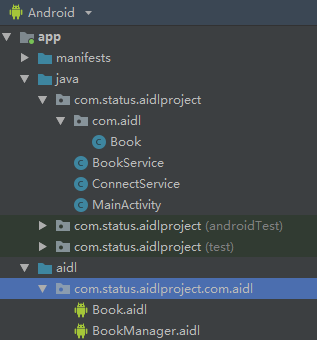

在同样的目录定义aidl文件BookManager.aidl

代码如下：

// BookManager.aidl
package com.status.aidlproject.com.aidl;

// Declare any non-default types here with import statements
import com.status.aidlproject.com.aidl.Book;
interface BookManager {
    List<Book> getBookList();

    void addBook(inout Book book);
}

注意要把包手动导进来。

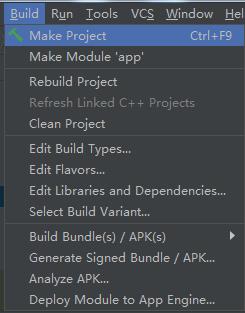

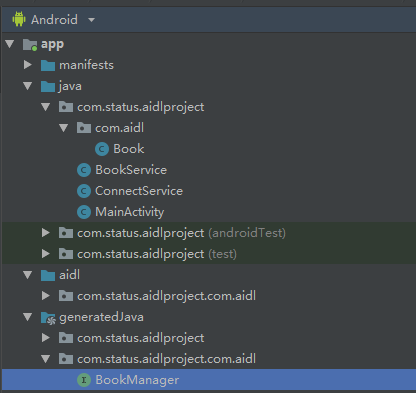

接下来，make project便可以看到aidl编译成代码文件

这个文件才是我们真正需要用到的。

（2）、创建Service，供客户端绑定

package com.status.aidlproject;

import android.app.Service;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.IBinder;
import android.support.annotation.Nullable;
import android.util.Log;

import com.status.aidlproject.com.aidl.Book;
import com.status.aidlproject.com.aidl.BookManager;

import java.util.ArrayList;
import java.util.List;

public class BookService extends Service {
    private final String TAG = BookService.class.getSimpleName();
    private List<Book> list;

    @Override
    public void onCreate() {
        super.onCreate();
        list = new ArrayList<>();
        for (int i = 0; i < 5; i++) {
            Book book = new Book("第" + i + "本书");
            list.add(book);
        }
    }

    @Nullable
    @Override
    public IBinder onBind(Intent intent) {
        return bookManager;
    }

    private BookManager.Stub bookManager = new BookManager.Stub() {
        @Override
        public List<Book> getBookList() {
            Log.d(TAG, "getBookList");
            return list;
        }

        @Override
        public void addBook(Book book) {
            Log.d(TAG, "addBook");
            if (book != null) {
                list.add(book);
            }
            Log.d(TAG, book.toString());
        }
    };

    @Override
    public void unbindService(ServiceConnection conn) {
        super.unbindService(conn);
    }

    @Override
    public void onDestroy() {
        super.onDestroy();
    }
}

Manifests文件中可以这样写：

<service
     android:name=".BookService"
     android:enabled="true"
     android:exported="true"
     android:process=":remote">
        <intent-filter>
           <action android:name="android.intent.action.BookService" />
        </intent-filter>
</service>

onBind方法返回的是BookManager.Stub对象，实现里面的两个方法，客户端拿到这个对象后就可以与服务端通讯了。

2、客户端

（1）

将aidl文件与Book.class拷贝到客户端的工程，注意他们的目录需要与服务端的一样，也就是说aidl与Book.class包名要与服务端的一样。

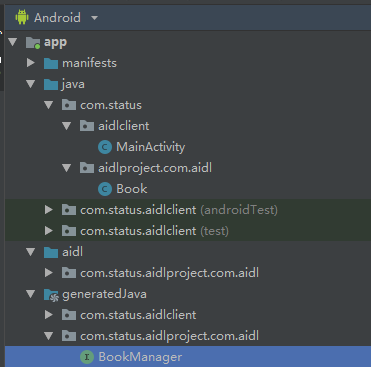

make project一下便会生成编译后的文件

（2）、编写代码，与服务端连接：

package com.status.aidlclient;

import android.content.ComponentName;
import android.content.Context;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.IBinder;
import android.os.RemoteException;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.widget.TextView;

import com.status.aidlproject.com.aidl.Book;
import com.status.aidlproject.com.aidl.BookManager;
import com.status.aidlproject.com.aidl.IMyConnect;

import java.util.List;

public class MainActivity extends AppCompatActivity {

    private final String TAG = MainActivity.class.getSimpleName();private TextView textView3;
    private TextView textView4;
    private TextView textView5;
    private final String ACTION1 = "android.intent.action.ConnectService";
    private final String ACTION2 = "android.intent.action.BookService";

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        textView3 = findViewById(R.id.text3);
        textView4 = findViewById(R.id.text4);
        textView5 = findViewById(R.id.text5);

        textView3.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Intent intent = new Intent(ACTION2);
                // 注意在 Android 5.0以后，不能通过隐式 Intent 启动 service，必须制定包名
                intent.setPackage("com.status.aidlproject");
                bindService(intent, connection2, Context.BIND_AUTO_CREATE);
            }
        });

        textView4.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                try {
                    if (manager != null) {
                        List<Book> list = manager.getBookList();
                        Log.d(TAG, "getBookList:" + list);
                    }
                } catch (RemoteException e) {
                    e.printStackTrace();
                }
            }
        });

        textView5.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Book book = new Book("添加的书");
                try {
                    if (manager != null) {
                        manager.addBook(book);
                    }

                } catch (RemoteException e) {
                    e.printStackTrace();
                }
            }
        });
    }
private BookManager manager;
    ServiceConnection connection2 = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            Log.d(TAG, "onServiceConnected");
            manager = BookManager.Stub.asInterface(service);
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            manager = null;
        }
    };
}
