简单介绍JtagTap的实现。
1. 简单介绍
定义TAP(Test Access Port)所需要的相关模块,并实现一个生成TAP的方法。

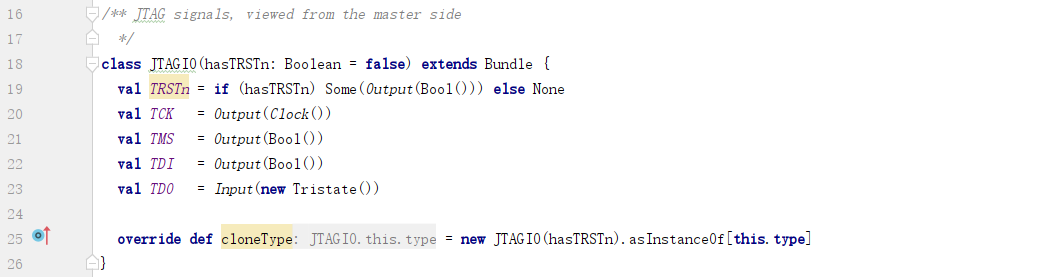

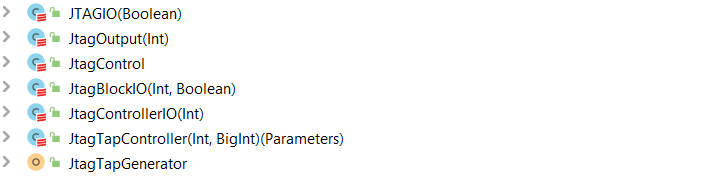

2. JTAGIO

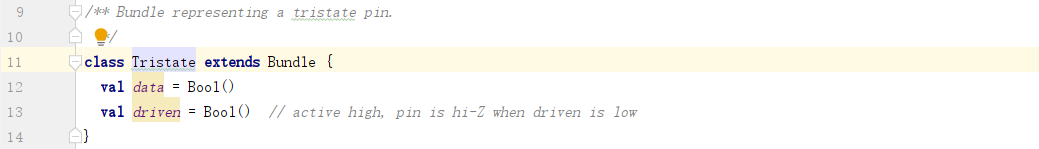

定义JTAG模块的输入输出接口,输入输出方向是从master side的视角出发决定:
其中,TDO是一个三态值:
3. JtagOutput

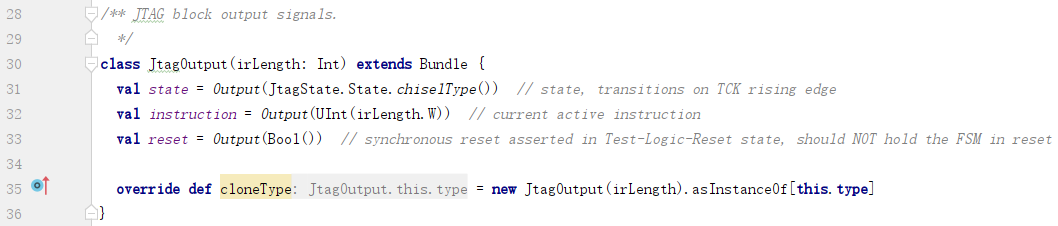

定义JTAG模块的输出信号:
a. state:JTAG的当前状态;
b. instruction:当前执行的指令;
c. reset:在Test-Logic-Reset状态输出的复位信号;
4. JtagControl
输入Jtag模块的控制信号,这里是复位信号:
5. JtagBlockIO

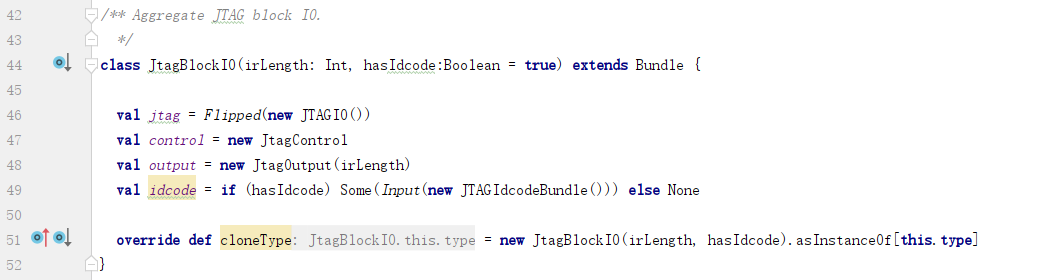

聚合在一起的Jtag模块的输入输出接口:
其中:
a. jtag:从slave侧看的TCK/TMS/TDI/TDO等接口;
b. control:Jtag模块控制信号,这里是复位信号;
c. output:Jtag模块的输出信号;

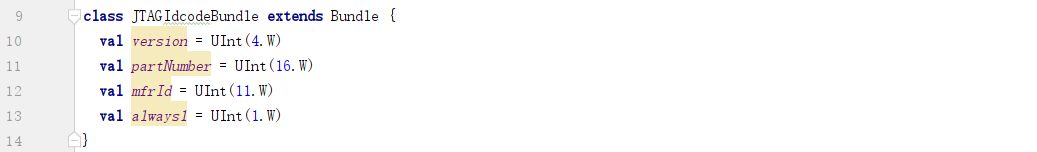

d. idcode:根据类参数决定是否包含JTAGIdcodeBundle数据,用以支持IDCODE指令:
e. irLength:指令寄存器的宽度;

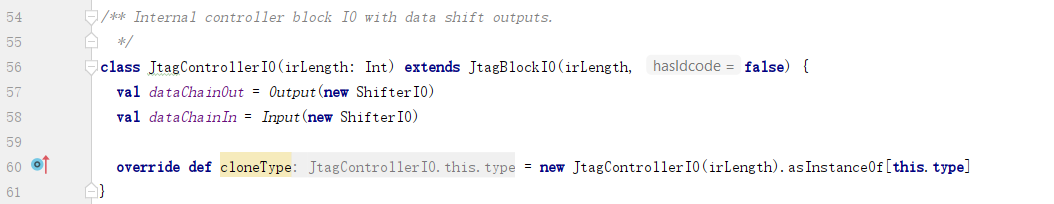

6. JtagControllerIO
定义Jtag控制器的输入输出接口:
a. dataChainOut:数据串出接口;
b. dataChainIn:数据串入接口;
7. JtagTapController

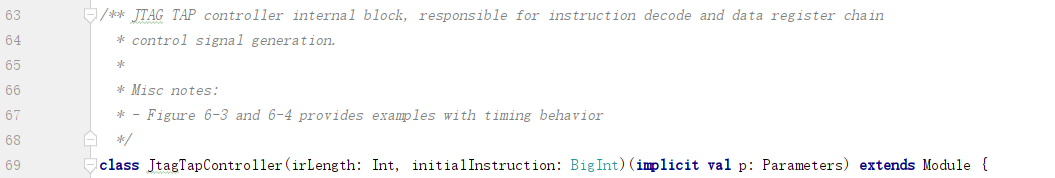

定义Jtag TAP控制器:
1) 类参数
a. irLength:指令寄存器宽度;
b. initialInstruction:初始指令;
2) io
Jtag控制器输入输出接口:
3) stateMachine

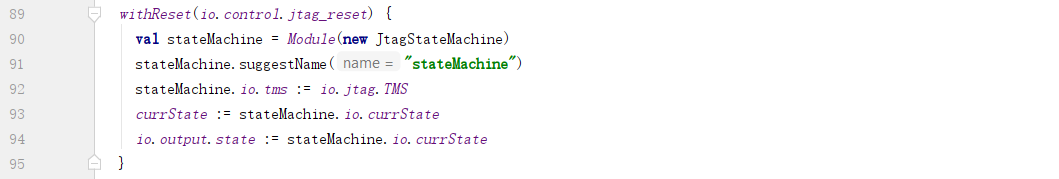

stateMachine是JtagTapController的状态机:
a. 创建状态机;
b. suggestName:为stateMachine命名;
c. 灌入tms信号:stateMachine.io.tms := io.jtag.TMS;
d. 输出状态机的状态到currState和io.output.state;
4) stateMachine.io.currState/currState/io.output.state
a. stateMachine.io.currState是状态机中使用的状态,也是最原始(最先变化)的状态;
b. currState:JtagTapController中使用的状态,使用Wire挂在stateMachine.io.currState上作为下游,所以其值与stateMachine.io.currState一致;
c. io.output.state:JtagTapController将stateMachine.io.currState输出到io.output.state,以把状态机的状态作为JtagTapController的状态输出;

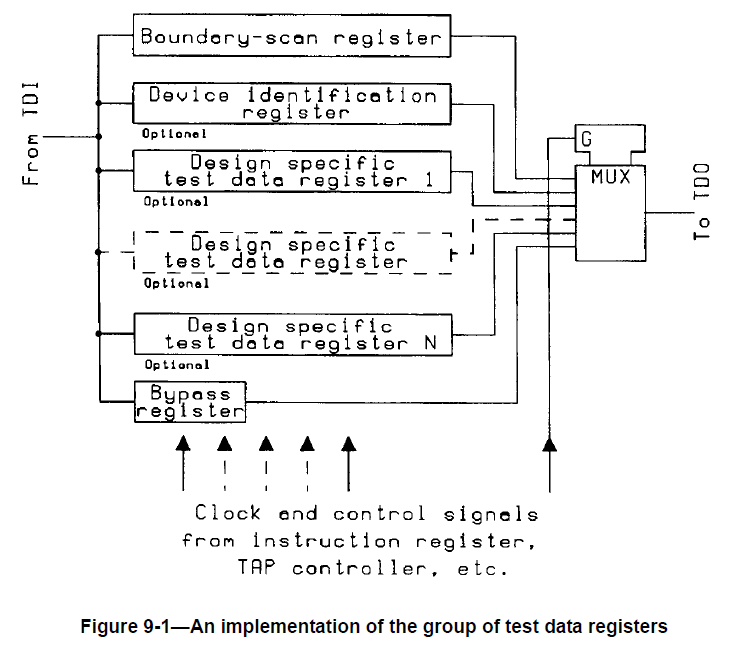

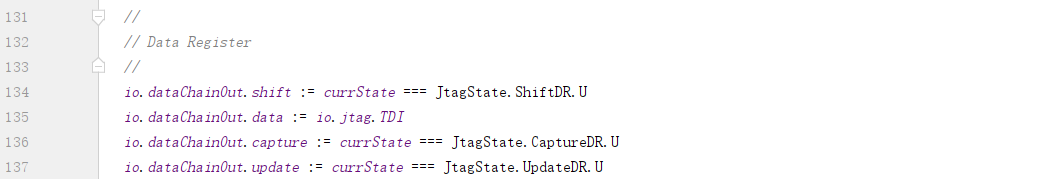

5) dataChain
A. 串入串出
data chain使用的是JtagControllerIO,只能串入串出;不像irChain是CaptureUpdateChain,可以并入并出(parallel-in/parallel-out)。
B. 交叉
a. io.jtag.TDI输出到io.dataChainOut.data:

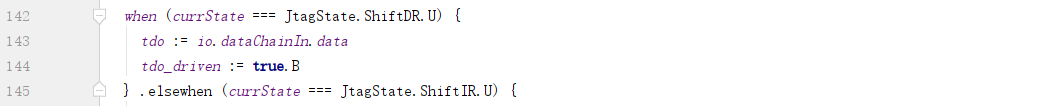

b. io.dataChainIn.data输出到TDO:
c. 为什么不是TDI到io.dataChainIn.data,而io.dataChainOut.data到TDO?
如果与指令寄存器(IR)相比较,指令寄存器只有一个,只是其中存放的指令不同,并不会有多个指令同时存在。
而数据寄存器(DR)则包括很多,TAP控制器需要根据指令的不同,把不同的数据寄存器连接到TDI和TDO之间。

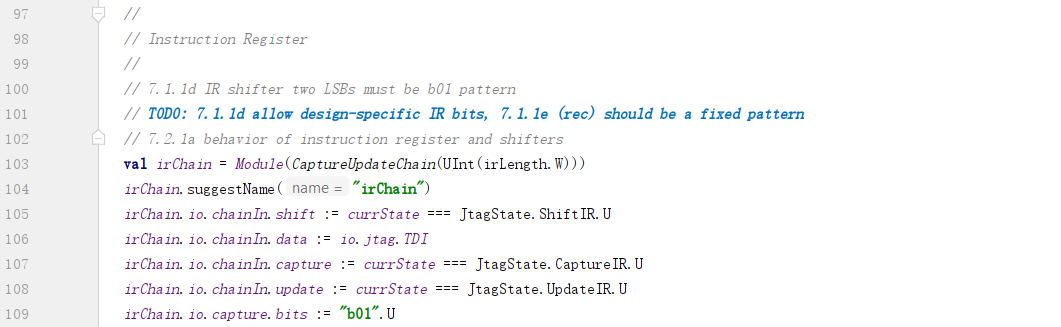

6) irChain
a. CaptureUpdateChain
irChain是一个CaptureUpdateChain,可以并入并出。并且irChain的io.chainIn与io.chainOut中间以移位寄存器链相连接。
b. io.jtag.TDI输出到irChain.io.chainIn.data;

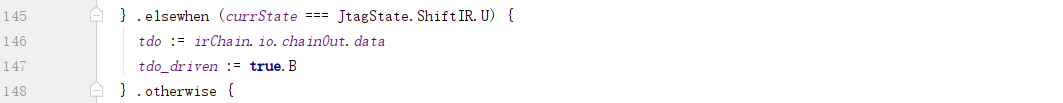

c. irChain.io.chainOut.data输出到TDO:
7) tdo

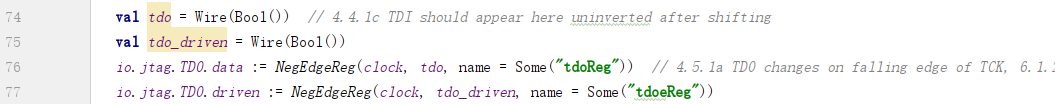

tdo输出到io.jtag.TDO,tdo_driven用于控制TDO是否active:

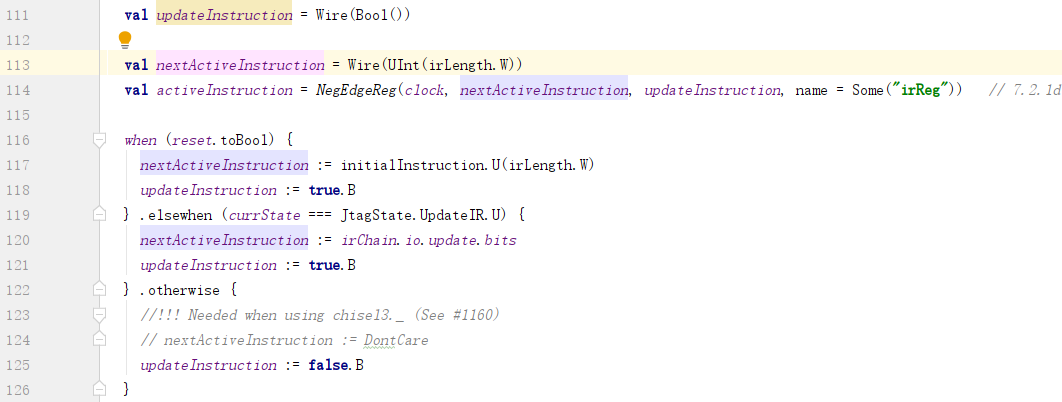

8) activeInstruction
A. activeInstruction来自于nextActiveInstruction和updateInstruction;
B. 取值
a. reset为真
当模块处于复位状态时,使用initialInstruction;
b. 如果当前状态为UpdateIR,则从irChain.io.update.bits获取更新后的指令;
c. 其他情况下,则不更新指令;
C. 输出activeInstruction到io.output.instruction:
9) io.output.reset
当状态为TestLogicReset时,输出复位信号:

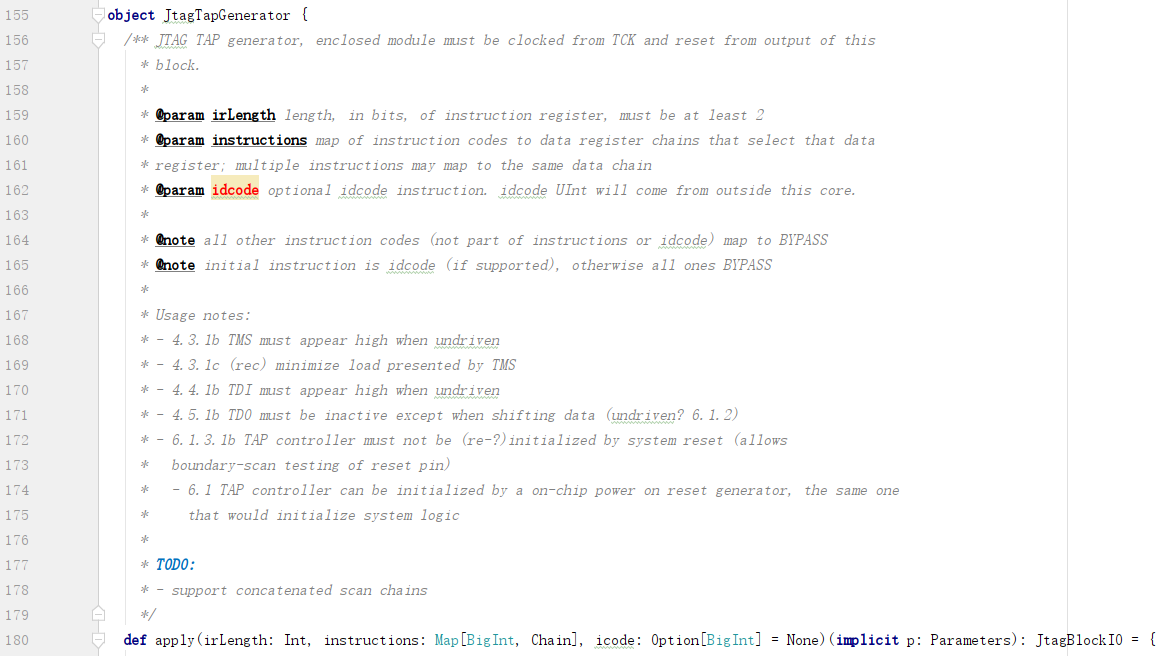

8. JtagTapGenerator
JtagTapGenerator用于使用JtagTapController生成一个JtagTap。
1) internalIo
internalIo是一个JtagBlockIO:
相比较之下,JtagTapController模块的io接口也继承自JtagBlockIO,并且添加了dataChainIn/dataChainOut。
2) allInstructions
A. instructions
instructions是一个Map,key是指令,value是data register chain:

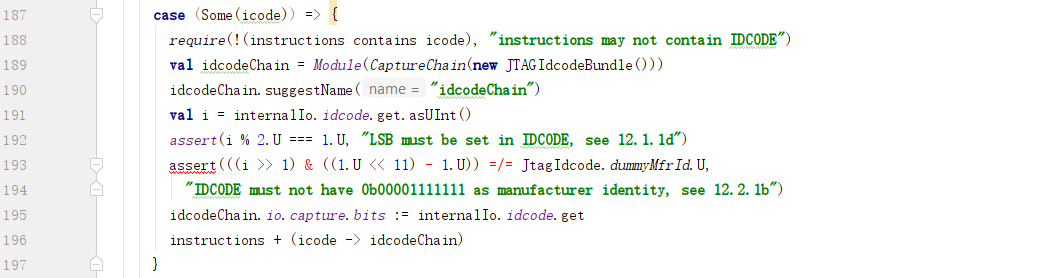

B. idcode
如果idcode定义了,那么也要生成一个IDCODE指令和data register chain的映射:
a. instructions中不能已经包含一个IDCODE指令
b. 生成一个idcodeChain,作为IDCODE指令使用的data chain:
c. capture
从internalIo.idcode中捕获数据:
d. 把IDCODE指令及idcodeChain的映射加入到instructions中
C. allInstructions
allInstructions中需要加入IDCODE指令,如果instructions中没有,那就把创建一个加入进去。

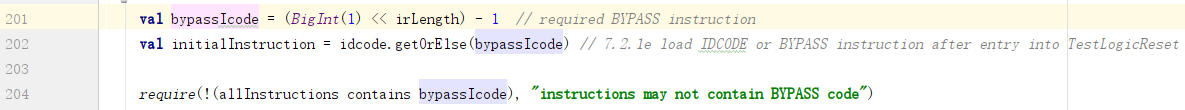

3) 生成initialInstruction
如果没有提供idcode,则使用BYPASS指令:
4) 创建JtagTapController
5) 处理bypassChain
a. 创建bypassChain
b. 从controller中接收输出:
c. 输出到controller:

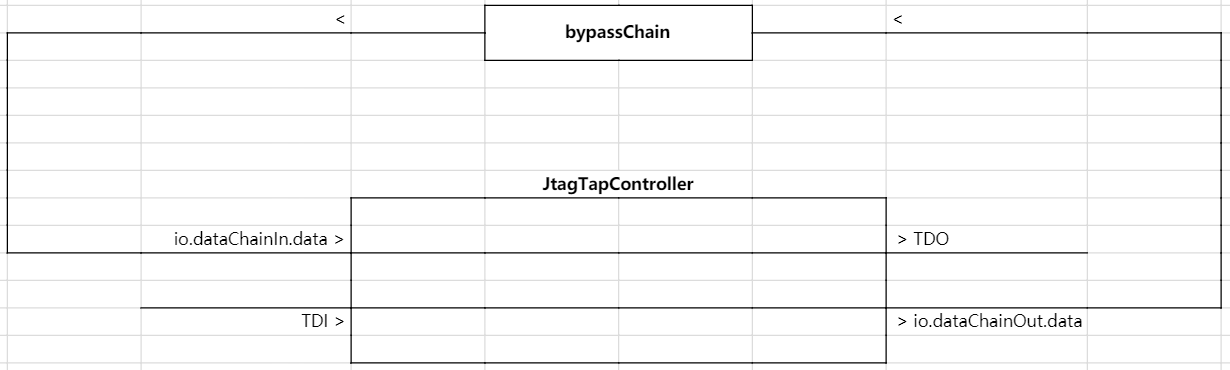

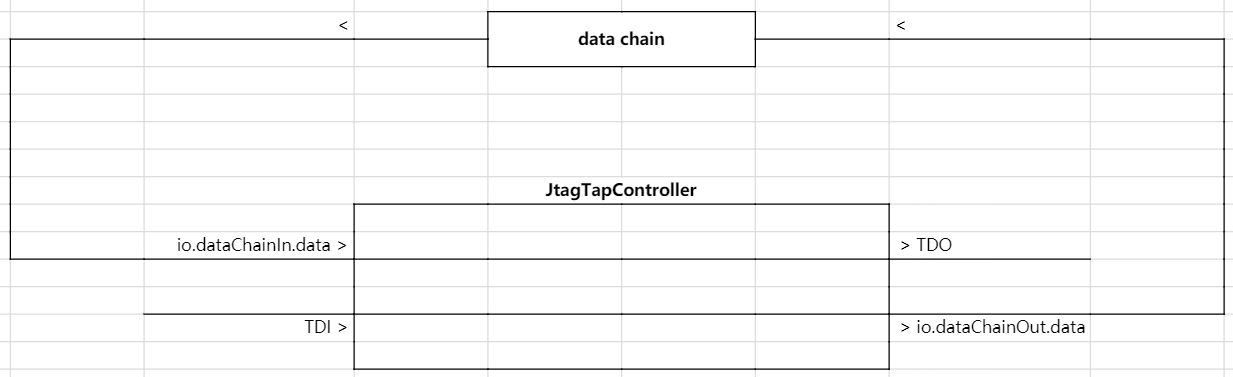

d. 连接图
若controller选择从bypassChain输入,则bypassChain中的数据经io.dataChainIn.data输入,而后从TDO输出;
若controller选择输入到bypassChain,则TDI中的数据经过io.dataChainOut.data保存到bypassChain中;

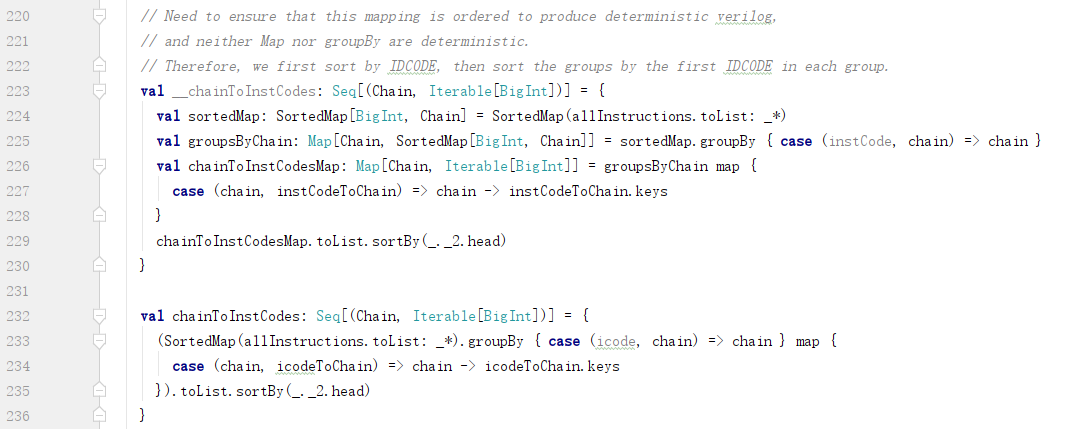

6) 生成数据寄存器到使用其的指令的映射:chainToInstCodes
__chainToInstCodes是重构之后的代码:
a. sortedMap:把allInstructions排序之后的映射;
b. groupsByChain:按照使用的chain(test data register)分组;
c. chainToInstCodesMap:生成chain到使用这个chain的指令之间的映射;
d. 使用第一个指令进行排序;
总体而言,就是把原本指令到数据移位寄存器链的映射,转换为数据移位寄存器链到指令序列的映射。

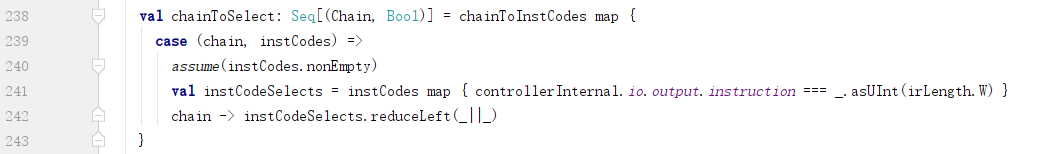

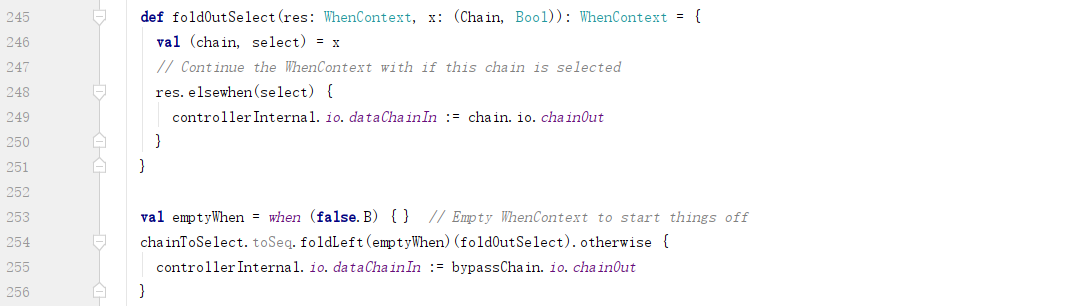

7) 根据controller中正在执行的指令,确定使用的是哪一个data chain:

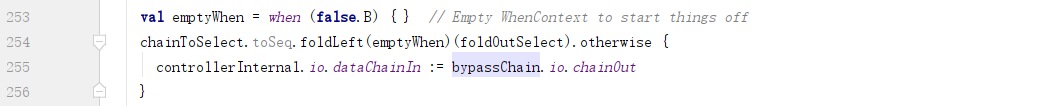

8) 生成逻辑,把选择到的chain,输出到controller中:
若没有选择到任何一个data chain,则使用bypassChain。

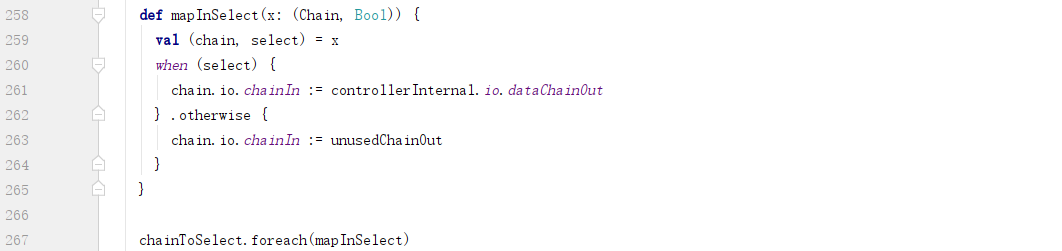

9) 生成逻辑,让选择到的chain,从controller接收数据:

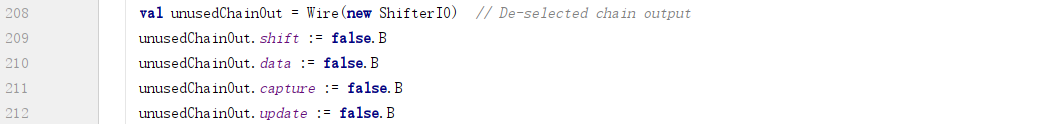

没有选择到的data chain,从unusedChainOut中获取数据:
因为shift/capture/update都是false,所以没有选择到的data chain内容不会发生变化。
10) data chain连接图
11) 连接与controller的jtag/control/output接口:
12) 返回internalIo供外部使用
实际上可以把这个Generator定义为JtagTap类,而internalIo就是JtagTap模块的io。
