实验目的:

搭建基本实验环境,熟悉基本开发与调试工具

对应章节:第一、二章



实验内容:

1.认真阅读章节资料

2.在实验机上安装virtualbox,并安装ubuntu

3.安装ubuntu开发环境,32位环境

4.下载bochs源码,编译并安装bochs环境

5.使用bochs自带工具bximage创建虚拟软驱

6.阅读、编译boot.asm,并反汇编阅读

7.修改bochsrc,运行并调试你的第一个程序:

删除AA55,观察程序效果,找出原因

修改程序中输出为,一个任意长度的打印字符串,调试程序

把生成的可执行文件反汇编,并设置断点进行调试,打印过程

回答:为什么要对段寄存器进行赋值

回答:如何在该程序中调用系统中断



实验环境:

VMwareWorkstationPro 15.5.0

Ubuntu 12.04.5 desktop i386 32位

bochs 2.6.9



关键技术:

Bochs的使用,主要在于反汇编与单步调试

汇编代码的理解

Makefile的使用



实验步骤:

1.在实验机上安装virtualbox,并安装ubuntu开发环境,32位环境



在官网下载VMware Workstation Pro 15.5.0并安装

在http://mirrors.163.com/ubuntu-releases/,下载:32位Ubuntu,12.04LTS

之后在VMware Workstation Pro中利用ubuntu iso文件安装虚拟机

并安装vmwaretools工具

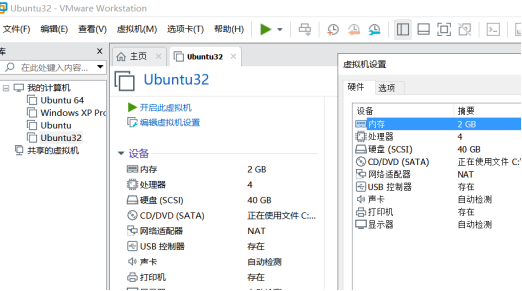

结果如图:















 2.下载bochs源码,编译并安装bochs环境

1)首先Bochs下载:bochs 2.6.9

http://bochs.sourceforge.net/getcurrent.html

下载完毕后复制到ubuntu

(2)安装必要环境

先修改ubuntu源

修改ubuntu源方法:



http://mirrors.163.com/.help/ubuntu.html

deb http://mirrors.163.com/ubuntu/ precise main universe restricted multiverse
deb-src http://mirrors.163.com/ubuntu/ precise main universe restricted multiverse
deb http://mirrors.163.com/ubuntu/ precise-security universe main multiverse restricted
deb-src http://mirrors.163.com/ubuntu/ precise-security universe main multiverse restricted
deb http://mirrors.163.com/ubuntu/ precise-updates universe main multiverse restricted
deb http://mirrors.163.com/ubuntu/ precise-proposed universe main multiverse restricted
deb-src http://mirrors.163.com/ubuntu/ precise-proposed universe main multiverse restricted
deb http://mirrors.163.com/ubuntu/ precise-backports universe main multiverse restricted
deb-src http://mirrors.163.com/ubuntu/ precise-backports universe main multiverse restricted
deb-src http://mirrors.163.com/ubuntu/ precise-updates universe main multiverse restricted



之后安装必要环境

 sudo apt-get install g++

sudo apt-get install build-essential

Sudo apt-get install libgtk2.0-dev

Sudo apt-get install bison

Sudo apt-get install libx11-dev

libxrandr-dev

libsdl1.2-dev

vgabios

/*bximage*/



3)之后安装bochs



$tar vxzf bochs-2.6.9.tar.gz



$cd bochs-2.6.9



$./configure --enable-debugger --with-sdl --enable-disasm  --enable-readline LIBS='-lX11'



$make



$sudo make  install

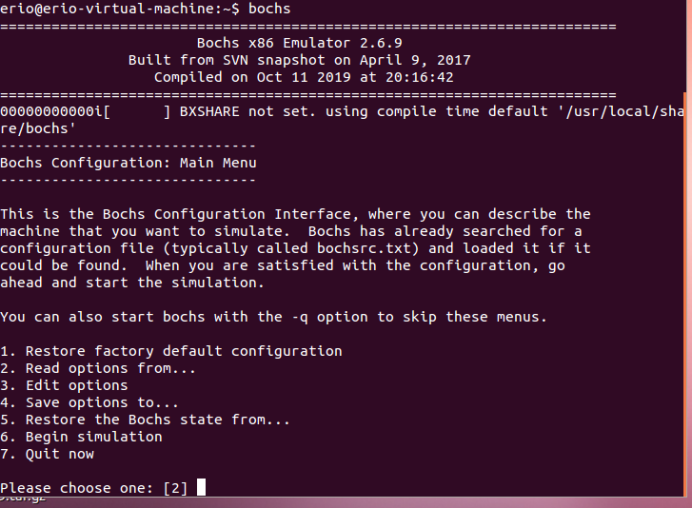

输入命令bochs

如下图,说明安装成功

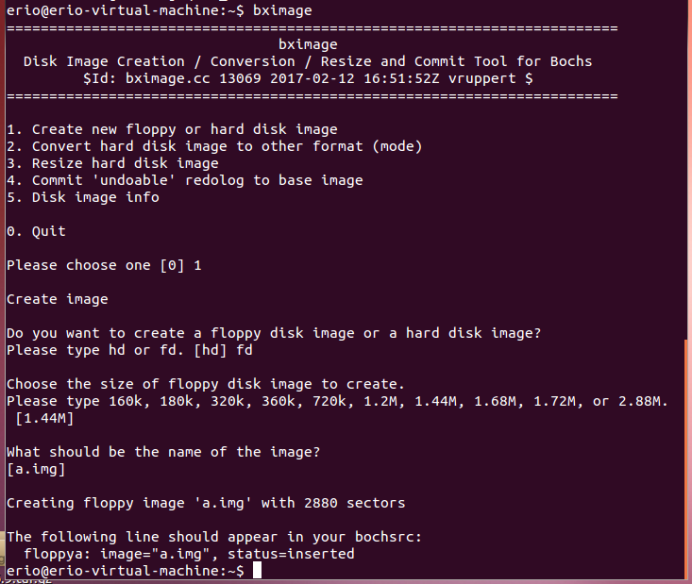

 3.使用bochs自带工具bximage创建虚拟软驱

控制台输入bximage即可

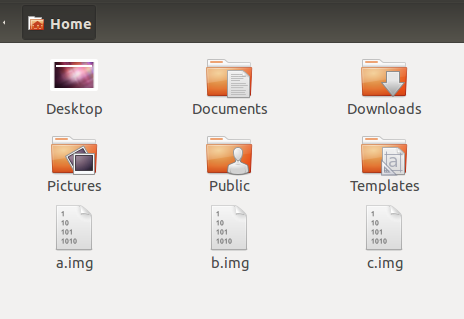

注意创建的a.img位于Home



 4.阅读、编译boot.asm,并反汇编阅读

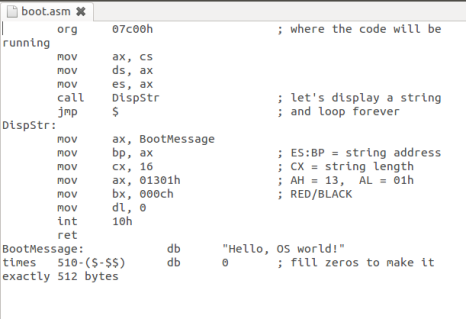

(1)阅读boot.asm





Boot.asm相当于写了一个引导程序

CPU通过CS:IP寄存器中的内容找到要执行的代码片段所在的实际物理内存地址

Mov ax ,cs

Mov ds ,ax

Mov es,ax

相当于给定代码段和数据段,和附加段基地址。

之后DispStr调用10h 13号中断展示BootMessage字符串,规定的展示位置,字体颜色等等。

之后BootMessage db “...”定义了字符串

Times 510 -($-$$) db 0 计算需要多少字节0才能填充剩余0,使得从开头到当前,再加填充的0构成510字节

最后dw 0Xaa55 定义最后两字节为aa55。共512字节,最后两字节为aa55,固为引导程序。





org  规定程序起始地址为07c00h

cs 代码段寄存器

ds 数据段寄存器

es 附加段寄存器

bp 基址

ES 段地址 BP偏移地址



cxaxbx 数据寄存器

ah ax8位,al ax8

dl dx 8

db 定义字节变量

Int interrupt



dw定义字类型变量

mov ab b值赋给a

Jmp $ 表示死循环

$表示当前地址,表示当前行被汇编后的地址

$$表示节的开始处被汇编后的地址



引导程序
BIOS将所检查启动磁盘的第一个扇区512字节载入内存,放于内存0x0000:0x07c00处。
如果第一扇区最后两个字节是AA55,那么它就是一个引导程序。

引导程序特点
大小是512字节,不能多也不能少,因为BIOS只读取512B到内存中。
它结尾必须是55AA,这是引导扇区标志。
它总是放在磁盘第一个扇区上(0磁头0此道1扇区)因为BIOS只读取第一个扇区。



Int 10h

10H中断的13号中断用于显示字符串,参数为:



AH13H



AL=显示方式



BH表示视频区页数



如果ALBIT10,则BL表示显示属性。



CX为字符串长度



DH表示在第几行显示(0为第一行)



DL表示在第几列显示(0为第一列)



ESBP指向字符串

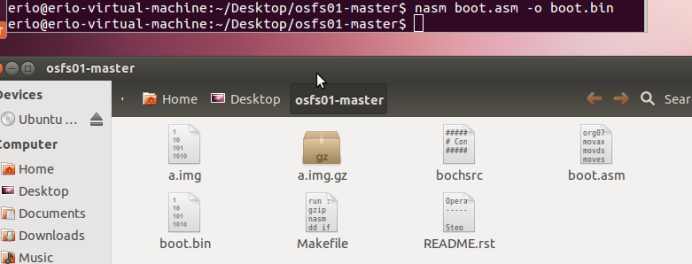

(2)编译boot.asm

nasm boot.asm -o boot.bin



 5.修改bochsrc,运行并调试你的第一个程序:

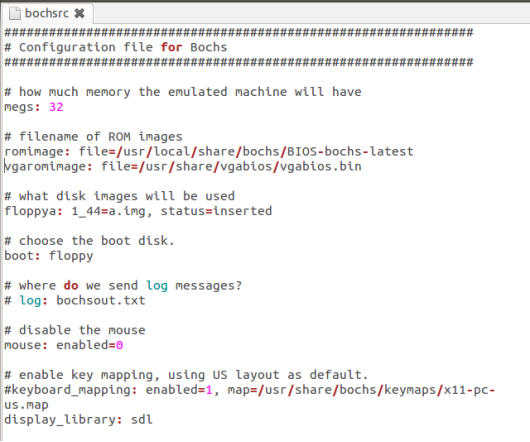

(1)修改bochsrc

修改vgaromimage和romomage对应的文件位置,注意是bochs安装后的位置,而不是tar解压的bochs文件夹中的文件

注释掉keyboard_mapping一行

增加display_library: sdl





修改后相当于规定了启动软盘为a.img





(2)Makefile

先看Makefile文件





意为:先解压a.img.gz,然后汇编编译boot.asm,然后用boot.asm填充a.img,然后运行bochs



Clean rm -f 为删除文件



./configure 是用来检测你的安装平台的目标特征的。比如它会检测你是不是有CCGCC,并不是需要CCGCC,它是个shell脚本。

make 是用来编译的,它从Makefile中读取指令,然后编译。

make install是用来安装的,它也从Makefile中读取指令,安装到指定的位置。



Bochs从当前目录寻找bochsrc作为配置文件

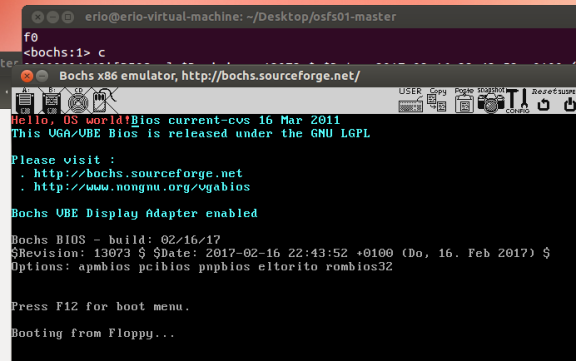

(3)运行

Cd 到目标文件夹

Make

就先后完成解压,编译,打开了bochs





然后输入6开始simulation

记得要输入c continue













(4)调试删除AA55,查看效果

修改后的boot.asm

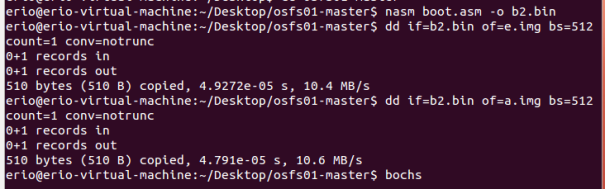

Nasm编译为b2.bin

Bximage 创建新的floppy disk a.img

写入

Bochs运行





发现效果为:无法运行,直接退出



原因:因为位于1扇区的512字节,且最后字节为aa55的程序为引导程序,a.img作为引导盘,aa55为标志,删除后相当于没有引导程序,故无法运行直接退出



(5)修改输出字符串

只需要根据想要输出的字符串修改BootMessage,根据BootMessage的长度修改cx即可

举例,输出just monika

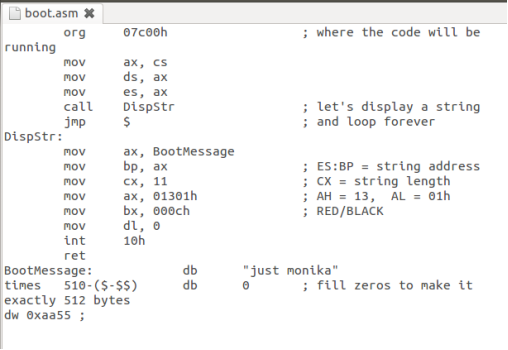

修改后的asm





运行效果





(6)把生成的可执行文件反汇编,并设置断点进行调试,打印过程

nasm,ndisam可以反汇编

bochs也可以反汇编,并实现单步调试

具体指令参考教材第二章,或输入 help查看命令

就对写入了原始boot.asm编译产生的boot.bin的a.img用bochs调试

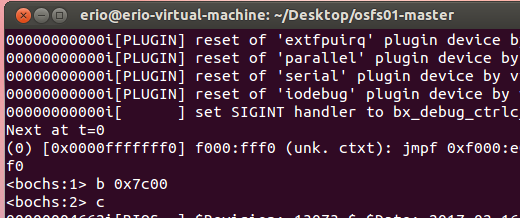

b 0x7a00 设置断点

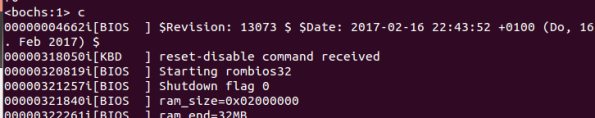

C 运行到断点

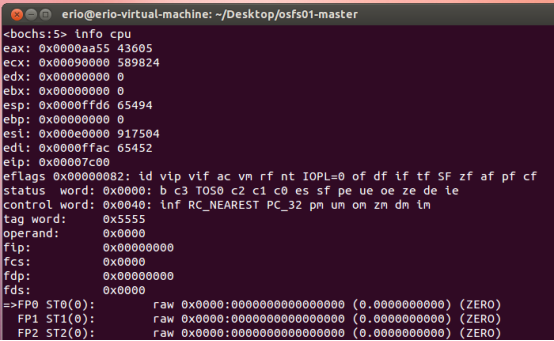

Info cpu查看cpu寄存器

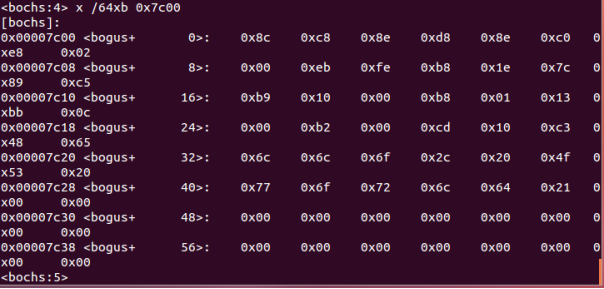

x /64xb 0x7c00 查看内存  64sequence长度,x16进制显示,b为长度为byte



Help x 可以具体查看参数意义。

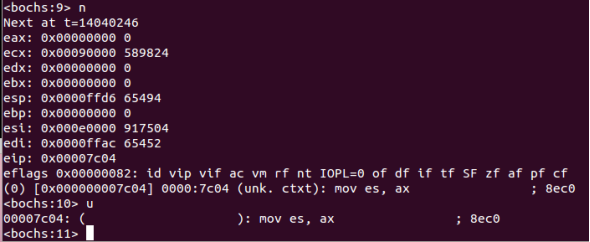

n 单步运行 (遇到函数会跳过)





trace-reg on bochs每一步都显示主要寄存器的值



U 为反汇编 disasm











可见在调用DispStr函数后,程序一直循环







6. 回答相关问题

1)回答:为什么要对段寄存器进行赋值

cs为代码段基址,赋给ds,es,确定程序运行的基址,比如数据段基址,之后加上bp,ES:BP就构成了BootMessage的地址

2)回答:如何在该程序中调用系统中断

使用汇编int 10h 调用中断,同时设置好其参数,比如cx为字符串长度,ah=13表示输出字符串,AL=01h为显示器模式,bx 000c为颜色,dl 0 表示在第一行输出,ES:BP存储字符串地址



遇到的问题及解决:

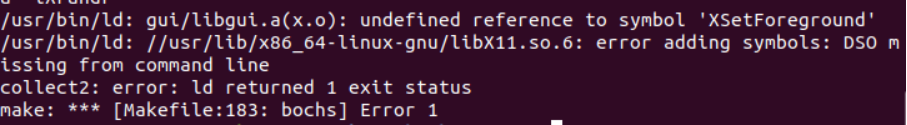

1.报错





 可以考虑在执行configure时添加参数LIBS='-lX11'

./configure --enable-debugger --enable-disasm --enable-readline LIBS='-lX11'



2.报错make: *** [Makefile:429: install_bin] Error 1

解决 加上sudo权限即可
