Sdram控制器(一)

狂风中的少年 提交于 2020-11-18 20:05:17

今天主要学习Sdram控制器框架设计

首先来看下整个控制器设计框图

如图1所示


(图1 FPGA内部程序框图)


接下来,分模块来看一下

1.1   时钟产生模块


1.11  实现方式

时钟的输入来源于外部晶振,时钟频率为25MHz,通过PLL产生数据源的时钟62.5MHz和sdram的工作时钟166MHz。另外还需要产生一个相移为180°的166MHz提供给下游芯片sdram,保证时钟在数据中间采样。

1.12  参数设计

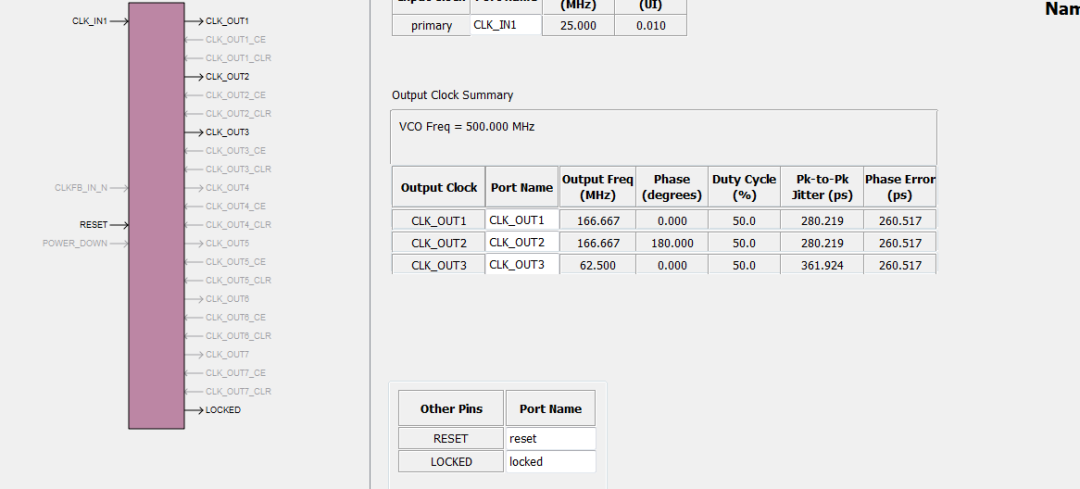

参数设计如图2所示


(图2  PLL参数设计)

1.13  接口设计


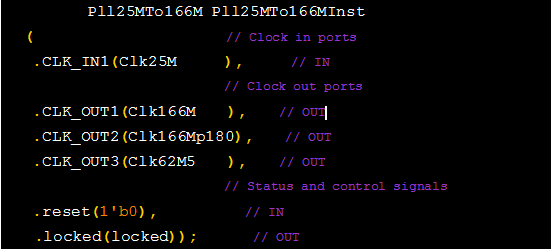

1.14  重点问题

Locked信号需要等锁相环锁定时钟后,输出的时钟才能有效,此PLL设计使用的是高有效的复位。


1.2   数据源产生模块

1.21  实现方式

数据源产生模块使用PLL倍频出来的62.5MHz时钟,产生数据格式如下:


Addr[8:0]

0

1

2

253

254

255

Data[31:0]

0

1

2

253

254

sum


1.22  顶层设计

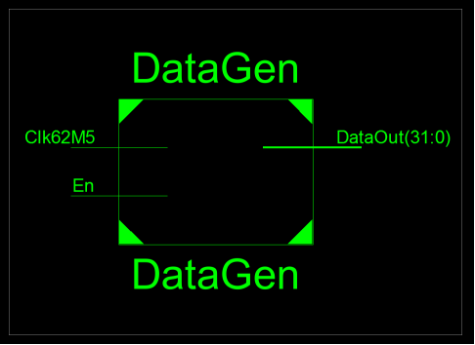

En表示什么时候产生数据,顶层结构如图3所示。


图3  数据源产生模块顶层设计

1.23  接口设计



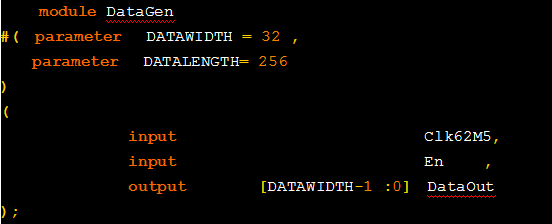

1.24  重点问题

产生的数据是以256为一块,最后一个数是前面所有数据的累加和。


1.3   Rdm读写模块


该模块XILINX公司提供的使用简单双端口RAM IP核。

1.3.1 实现方式

该模块是跨时钟域处理,为了将数据源产生数据的时钟与写sdram操作时钟隔离。该ram控制器的深度为512,宽度为32bits采用乒乓操作:首先将数据写入地址0~255,然后产生一个wrflag信号;然后再将地址写入256~511,此时产生一个rdflag信号,wrflag信号也要进行取反,表示正在写ram高地址,同时可以读取低地址的数据;因为读时钟快于写时钟,所以当低地址数据读完的时候,写数据可以继续写入低地址,此时可以读高地址的数据。关键控制代码如下:

    assign wrflag=(wdatacnt  > DATALENGTH-1)?1'b1:1'b0;

         assign rdflag=(rdatacnt  > DATALENGTH-1)?1'b1:1'b0;

1.3.2 顶层设计

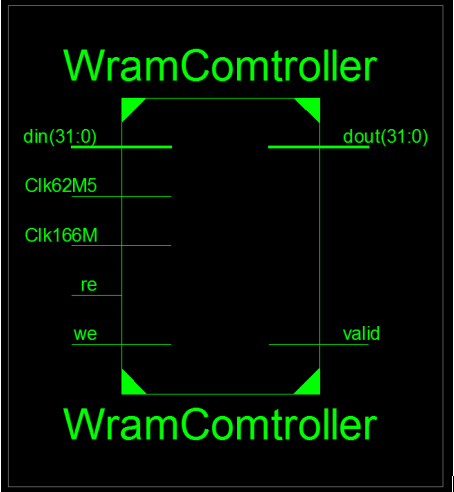

ram控制器的顶层设计如下图4所示:


图4  Ram乒乓控制器顶层设计


1.3.3 接口设计


module WramComtroller

#(  parameter   DATAWIDTH = 32 ,

    parameter   ADDRWIDTH = 9  ,

    parameter   DATALENGTH= 256

)

(

    input    Clk62M5,

    input    Clk166M,

    input    [DATAWIDTH-1:0] din,

    input    we,

    input    re,

    output   [DATAWIDTH-1:0] dout,

    output   valid

);



1.3.4 重点问题

数据读出的时候落后时钟一个周期。


1.4   数据校验模块


将从sdram读出的数据进行校验,判断是否正确。

1.4.1 实现方式

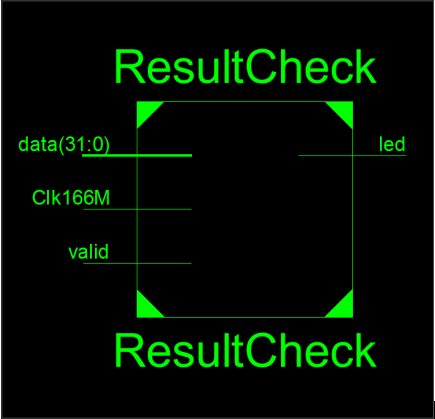

每次读取256个数据(sdram的一行),将前255个数据的累加和与第256个数据比较,如果相等,则表示无误码,led灯不点亮;否则,led保持亮1s。顶层框图如图5所示,valid表示输入的有效数据,led1-bit输出点亮灯板。

1.4.2 顶层设计

图5  数据校验顶层设计

1.4.3 接口设计

module ResultCheck

#(

    parameter   ADDRWIDTH = 9  ,

    parameter   DATAWIDTH = 32 ,

    parameter   DATALENGTH= 256

)

(

                input                               Clk166M,

                input                                 valid,

                input    [`DQ_BITS-1  :0]            data,

                output                                  led

);

1.4.4 重点问题

Valid和数据是同时有效进入,然后进行逻辑操作。输出led如果有错,需要延迟1s


1.5   Sdrm初始化模块


1.5.1 初始化时序

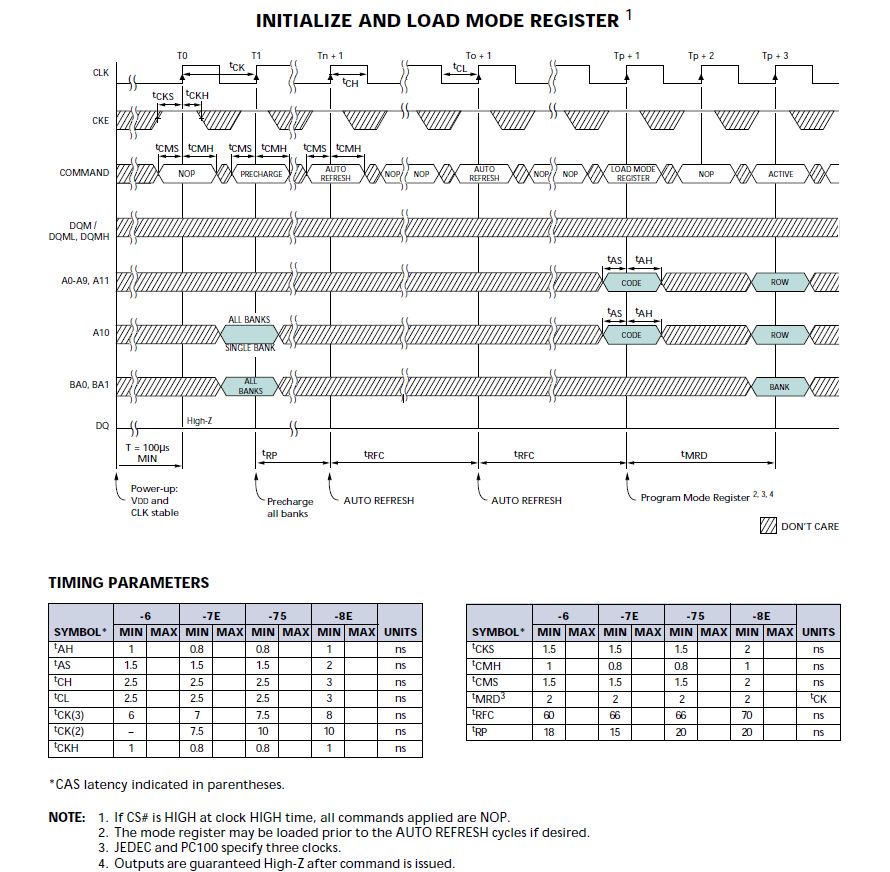

初始化的时序如图6所示:

图6  sdram初始化时序

1.5.2 实现方式

初始化流程如下:

Ø 上电后要延时200us

Ø  Precharge(预充电)所有bank

Ø 等待Trp时间进行 AUTO REFRESH(自动刷新)命令

Ø 等待Trfc时间再次进行AUTO REFRESH命令

Ø 等待Trfc时间进行load mode register命令

Ø 等待Tmrd时间进行ACTIVE命令

1.5.3 顶层设计

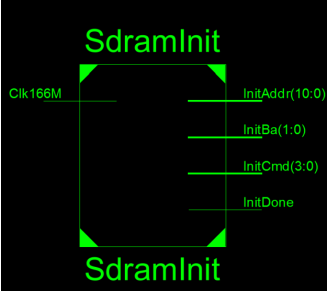

初始化顶层框图设计如图6所示。


图6  初始化模块顶层设计

1.5.4 接口设计

module SdramInit

#(

   parameter BURST_LENGTH = 3'b000,

   parameter BT = 1'b0,              //sequential

   parameter CAS_LATENCY = 3'b011,   //3(166MHz need 3 clocks)

   parameter OP_MODE = 2'b00,        //standard operation

   parameter WRITE_BURST_MODE = 1'b0 //Programmed Burst Length

)

(

                input                           Clk166M     ,

                output  reg [3           :0  ]  InitCmd     ,

                output  reg [`ADDR_BITS-1:0  ]  InitAddr    ,

                output  reg [`BA_BITS-1  :0  ]  InitBa      ,

                output  reg                     InitDone

);

1.5.5 重点问题

按照时序进行初始化设计

模式寄存器配置

各种命令组合


1.6   Sdrm刷新模块

1.6.1 刷新时序

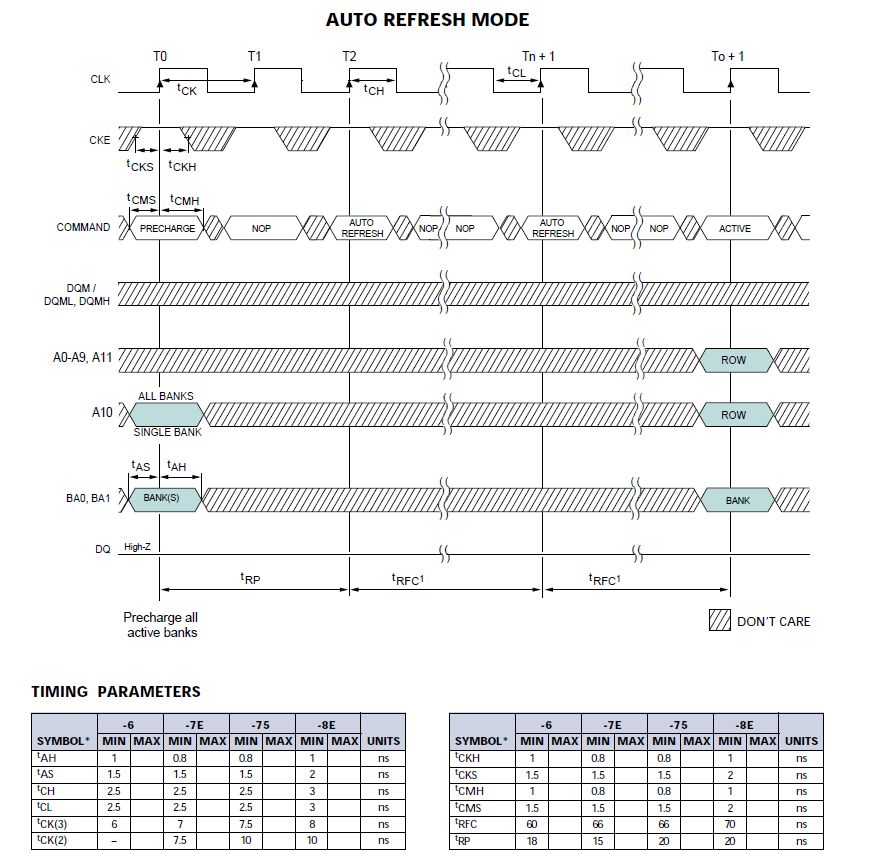

刷新时序如图7所示:


图7  刷新时序


1.6.2 实现方式

查手册可知,每两次刷新的最长时间间隔为15.625us,由此设置刷新计数器如下:

//------------------------------------------------------------------------------

    //                       a row Refresh need 15625ns(max)

    //                       refcnt = 15625ns / 6ns = 2604

    //                       there I select refcnt = 2600

    //                        10'd2604 = 16'ha28

    //------------------------------------------------------------------------------



刷新操作流程如下:

Ø Precharge active bank

Ø 等待Trp时间进行 AUTO REFRESH(自动刷新)命令

Ø 等待Trfc时间再次进行AUTO REFRESH命令

1.6.3 顶层设计

顶层设计如图8所示,途中RefStart信号连接的是初始化完成信号,当初始化完成刷新计数器开始计数,隔一段进行刷新请求,等待仲裁模块响应。

图8  刷新模块顶层设计

1.6.4 接口设计

module SdramRefresh(

                    input                              Clk166M    ,

                    output                             RefReq     ,

                    input                              RefEn      ,

                    input                              RefStart   ,

                    output  reg [3           :  0]      RefCmd     ,

                    output  reg [`ADDR_BITS-1:  0]     RefAddr    ,

                    output  reg [`BA_BITS-1  :  0]     RefBa      ,

                    output  reg                            RefDone

    );

1.6.5 重点问题

按照刷新的时序进行设计,而且必须保证在15.625us内进行刷新,否则电容掉电就会丢失数据。




1.7   Sdrm写入数据模块


1.7.1 写操作时序

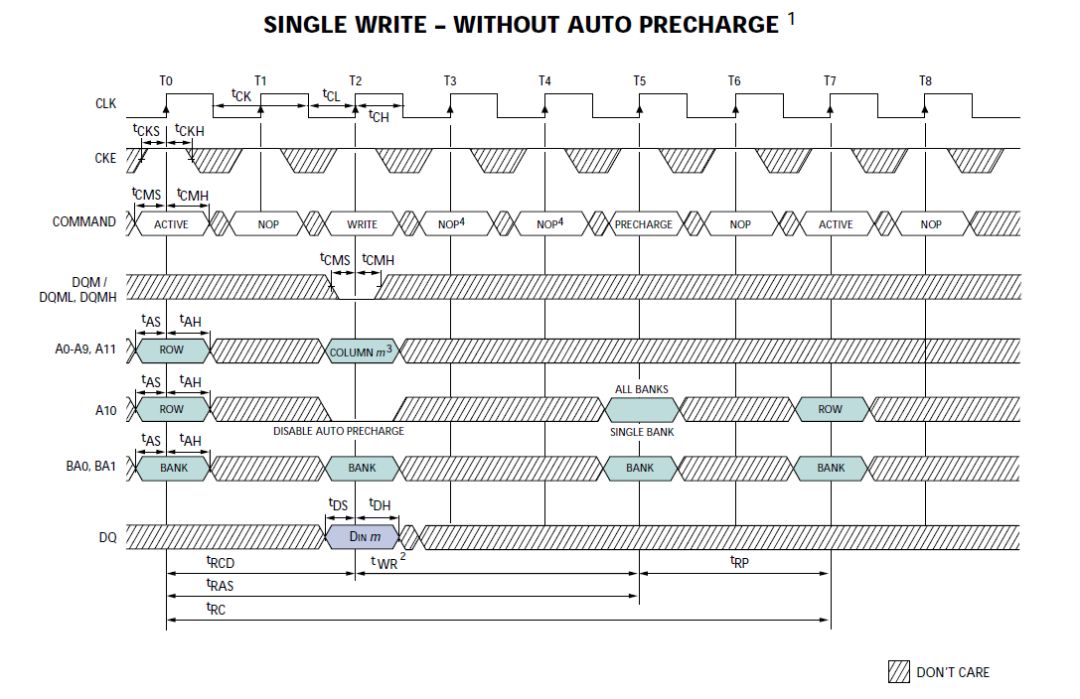

Sdram写操作时序如图9所示。


图9  写操作时序

1.7.2 实现方式

本模块的功能主要为实现在SDRAM中写入数据, 对于不同的写模式,需要在初始化模块进行配置。

写操作流程如下:

Ø 行激活(ACTIVE

Ø 等待Trcd时间给出写命令

Ø 写数据

Ø 数据写入完成,Precharge(预充电)所在bank

1.7.3 顶层设计

顶层设计如图10所示,WrTrig信号为外部写请求信号,WrReq信号为写模块向仲裁模块申请,等待WrEn有效才能开始写。

图10  写模块顶层设计

1.7.4 接口设计

module SdaramWrite

#(

   parameter BURST_LENGTH = 3'b000,

   parameter    DATALENGTH=   256

)(

                    input                           Clk166M ,

                    input                           WrTrig  ,

                    input                           WrEn    ,

                    input       [`DQ_BITS-1  :  0]  InData  ,

                    input       [`DM_BITS-1  :  0]  InDataDM,

                    output                          Wbusy   , //fetch data from ram

                    output  reg [3           :  0]  WrCmd   ,

                    output  reg [`ADDR_BITS-1:  0]  WrAddr  ,

                    output  reg [`BA_BITS-1  :  0]  WrBa    ,

                    output  reg [`DQ_BITS-1  :  0]  WrDq    ,

                    output  reg [`DM_BITS-1  :  0]  WrDqm   ,

                    output                          WrReq   ,

                    output  reg                     WrDone

    );

1.7.5 重点问题

数据写完必须进行预充电

写操作期间一直发送写命令


1.8   Sdrm写入数据模块


1.8.1 读操作时序

Sdram读操作时序如图11所示。


图11   读操作时序

1.8.2 实现方式

该模块的功能主要为实现在SDRAM中读出数据。

读流程:

Ø 行激活(ACTIVE

Ø 等待Trcd时间给出读命令和行地址

Ø 等待Tcl时间数据才能输出(潜伏期)

Ø 读取数据

Ø 数据读取完成,Precharge(预充电)所在bank

1.8.3 顶层设计

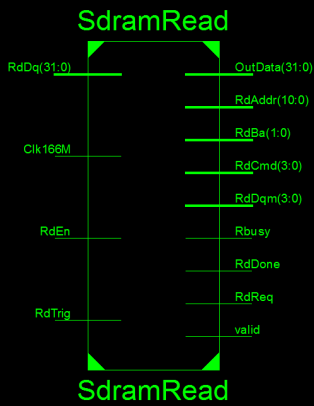

顶层设计如图12所示,OutData为数据输出,valid为数据输出有效信号。

图12  读模块顶层设计

1.8.4 接口设计

module SdramRead

#(

   parameter BURST_LENGTH = 3'b000,

   parameter    DATALENGTH= 256

)(

                    input                           Clk166M   ,

                    input                           RdTrig    ,

                    input                           RdEn      ,

                    input       [`DQ_BITS-1  :  0]  RdDq      ,      //data from sdram

                    output      [`DM_BITS-1  :  0]  RdDqm     ,

                    output  reg [`DQ_BITS-1  :  0]  OutData   ,

                    output                          valid     ,

                    output                          Rbusy     ,

                    output  reg [3           :  0]  RdCmd     ,

                    output  reg [`ADDR_BITS-1:  0]  RdAddr    ,

                    output  reg [`BA_BITS-1  :  0]  RdBa      ,

                    output                          RdReq     ,

                    output  reg                     RdDone

    );


1.8.5 重点问题

潜伏期设置(Tcl = 3,本设计的时钟频率166MHz


1.9   Sdrm仲裁模块

1.9.1 实现方式

SDRAM 有三种必需的操作: 刷新操作、读操作和写操作。这三种操作之间的协调及相互转换就引入了“仲裁机制”。在需要刷新的时候,给出刷新请求,仲裁模块给出使能信号。在需要读取数据的时候,接收外部的读请求,然后仲裁模块给出响应,写入数据操作类似。如图13所示。

图13  仲裁设计框图

1.9.2 顶层设计


图13  仲裁顶层设计

1.9.3 接口设计

module SdramArbiter

(

        input                           Clk166M ,



        input       [3           :  0]  InitCmd ,

        input       [`ADDR_BITS-1:  0]  InitAddr,

        input       [`BA_BITS-1  :  0]  InitBa  ,

        input                           InitDone,



        input                           RefReq  ,

        output  reg                     RefEn   ,

        input       [3           :  0]  RefCmd  ,

        input       [`ADDR_BITS-1:  0]  RefAddr ,

        input       [`BA_BITS-1  :  0]  RefBa   ,

        input                           RefDone ,



        input                           WrReq   ,

        output  reg                     WrEn    ,

        input       [3           :  0]  WrCmd   ,

        input       [`ADDR_BITS-1:  0]  WrAddr  ,

        input       [`BA_BITS-1  :  0]  WrBa    ,

        input       [`DQ_BITS-1  :  0]  WrDq    ,

        input       [`DM_BITS-1  :  0]  WrDqm   ,

        input                           WrDone  ,



        input                           RdReq   ,

        output  reg                     RdEn    ,

        input       [3           :  0]  RdCmd   ,

        input       [`ADDR_BITS-1:  0]  RdAddr  ,

        input       [`BA_BITS-1  :  0]  RdBa    ,

        output      [`DQ_BITS-1  :  0]  RdDq    ,

        input       [`DM_BITS-1  :  0]  RdDqm   ,

        input                           RdDone  ,



        output reg  [3           :  0]  Cmd     ,

        output reg  [`ADDR_BITS-1:  0]  Addr    ,

        output reg  [`BA_BITS-1  :  0]  Ba      ,

        inout       [`DQ_BITS-1  :  0]  Dq      ,

        output reg  [`DM_BITS-1  :  0]  Dqm

);

1.9.4 重点问题

Ø 双向端口数据处理

Ø 读、写、刷新的仲裁响应


1.10   Sdrm模型

参数设计


 parameter tAC  =   0.0; //test 6.5

    parameter tHZ  =   0.0;

    parameter tOH  =   6;

    parameter tMRD =   2.0;     // 2 Clk Cycles

    parameter tRAS =  42.0;

    parameter tRC  =  60.0;

    parameter tRCD =  18.0;

    parameter tRP  =  18.0;

    parameter tRRD =  12.0;

    parameter tWRa =   6.0;     // A2 Version - Auto precharge mode only (1 Clk + 7.5 ns)

    parameter tWRp =  12.0;     // A2 Version - Precharge mode only (15 ns)
