matplotlib常见图表绘制——极坐标图-雷达图、极轴图

前言

本文的文字及图片来源于网络,仅供学习、交流使用,不具有任何商业用途,版权归原作者所有,如有问题请及时联系我们以作处理。

作者：斑点鱼

极坐标轴

调用subplot()创建子图时通过设置projection='polar',便可创建一个极坐标子图，然后调用plot()在极坐标子图中绘图

#极坐标图
s = pd.Series(np.arange(20))
fig = plt.figure(figsize=(8,4))
ax = plt.subplot(111, projection = 'polar')
ax.plot(s, linestyle = '--', marker = '.',lw=2)
# lw:线宽

点击加群即可免费获取Python学习资料

资料就放在群文件里等你来拿

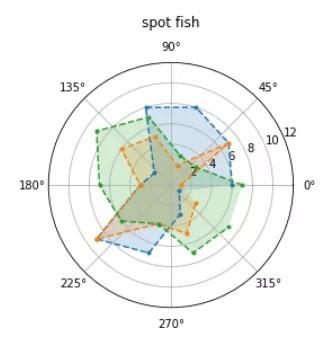

雷达图

# 雷达图 - 极坐标的折线图/填图 - plt.plot()
plt.figure(figsize=(8,4))
ax1= plt.subplot(111, projection='polar')
ax1.set_title('spot fish')  # 创建标题
ax1.set_rlim(0,12)

# 创建数据
data1 = np.random.randint(1,10,10)
data2 = np.random.randint(1,10,10)
data3 = np.random.randint(1,10,10)
theta=np.arange(0,2*np.pi,2*np.pi/10)

# 绘制雷达线
ax1.plot(theta,data1,'.--',label='data1')
ax1.fill(theta,data1,alpha=0.2)
ax1.plot(theta,data2,'.--',label='data2')
ax1.fill(theta,data2,alpha=0.2)
ax1.plot(theta,data3,'.--',label='data3')
ax1.fill(theta,data3,alpha=0.2)

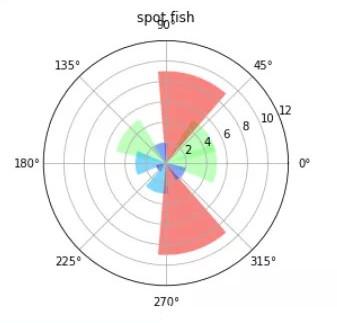

极轴图 - 极坐标的柱状图

# 极轴图 - 极坐标的柱状图
plt.figure(figsize=(8,4))
ax1= plt.subplot(111, projection='polar')
ax1.set_title('spot fish')  # 创建标题
ax1.set_rlim(0,12)

data = np.random.randint(1,10,10)
theta=np.arange(0,2*np.pi,2*np.pi/10)

bar = ax1.bar(theta,data,alpha=0.5)
for r,bar in zip(data, bar):
    bar.set_facecolor(plt.cm.jet(r/10.))  # 设置颜色

来源：oschina

链接：https://my.oschina.net/u/4336916/blog/4413265
