软件设计中,有好几种图需要画,比如流程图、类图、组件图等,我知道大部分人画流程图一般都会用微软的viso绘制,我之前也是这个习惯。
viso画图有个不好的地方是需要时刻去调整线条和边框已达到简洁美观,今天我给大家介绍一款程序员画图神器PlantUML,一款你用了就爱上的画图软件!
VsCode以插件的形式支持了这款画图神器,还不知道VsCode?
VsCode 强大地自定义功能,已经成为程序员最爱编辑器。
Microsoft在2015年4月30日Build 开发者大会上正式宣布了 Visual Studio Code 项目:一个运行于 Mac OS X、Windows和Linux之上的,针对于编写现代 Web 和云应用的跨平台源代码编辑器。
该编辑器也集成了所有一款现代编辑器所应该具备的特性,包括语法高亮(syntax high lighting),可定制的热键绑定(customizable keyboard bindings),括号匹配(bracket matching)以及代码片段收集(snippets)。Somasegar 也告诉笔者这款编辑器也拥有对 Git 的开箱即用的支持。引用360百科
主角出场
PlantUML
PlantUML是一个开源项目,支持快速绘制:
时序图
用例图
类图
活动图 (旧版语法在此处)
组件图
状态图
对象图
部署图
定时图
…
同时还支持以下非UML图:
线框图形界面
架构图
规范和描述语言 (SDL)
Ditaa diagram
甘特图
MindMap diagram
以 AsciiMath 或 JLaTeXMath 符号的数学公式
通过简单直观的语言来定义这些示意图,与MarkDown有相似的作用,这两种语言一个主要面向文本渲染一个主要用于图形绘制。
语法
语法简单明了,查看以下官方教程
我截取几个官网的事例图片在这里:

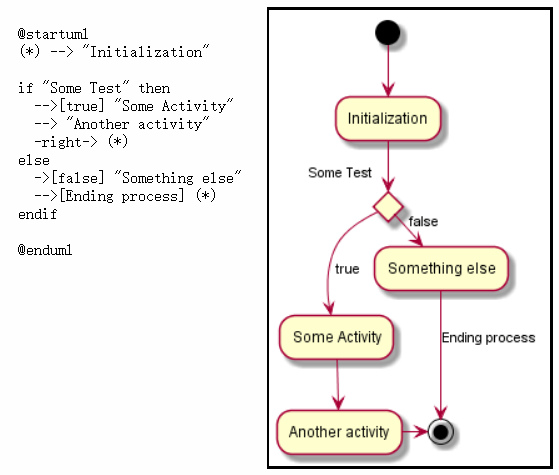

- 活动图

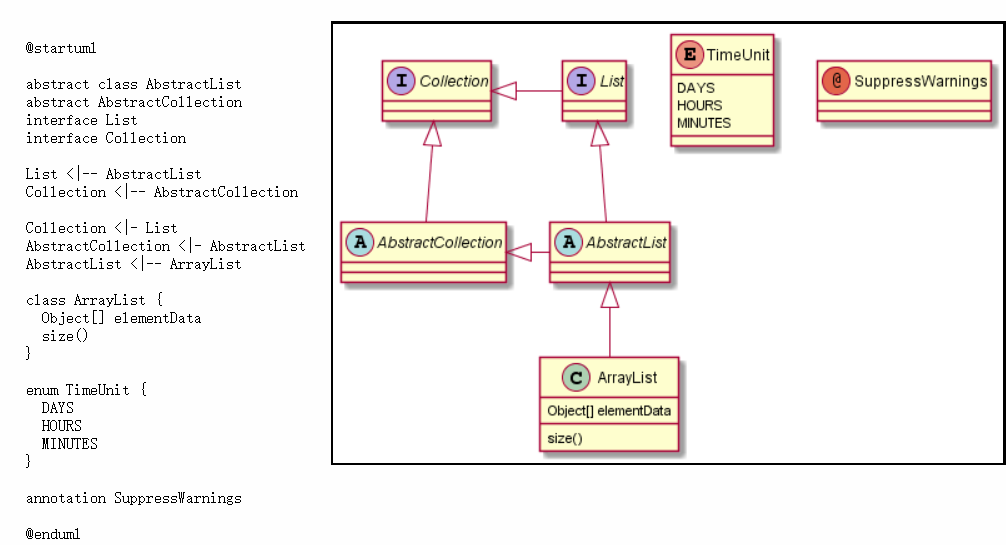

- 类图

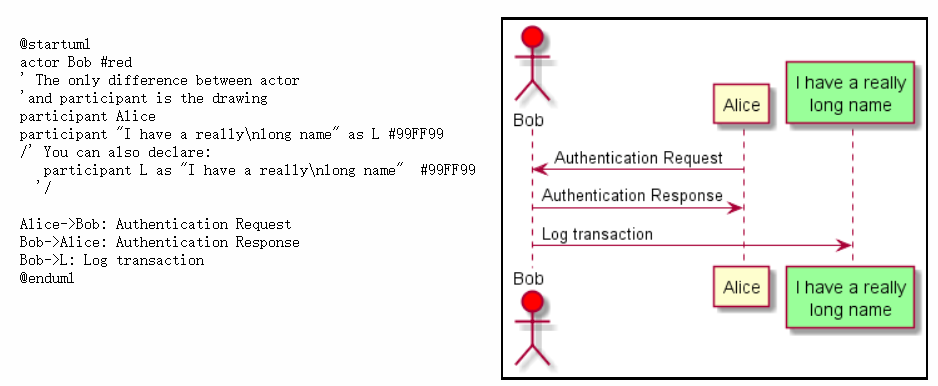

- 时序图

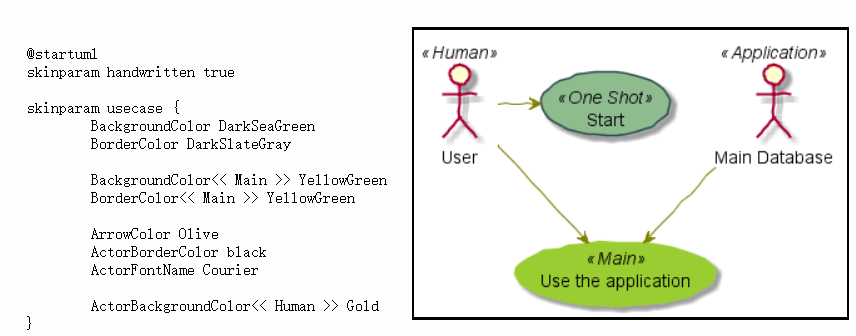

- 用例图

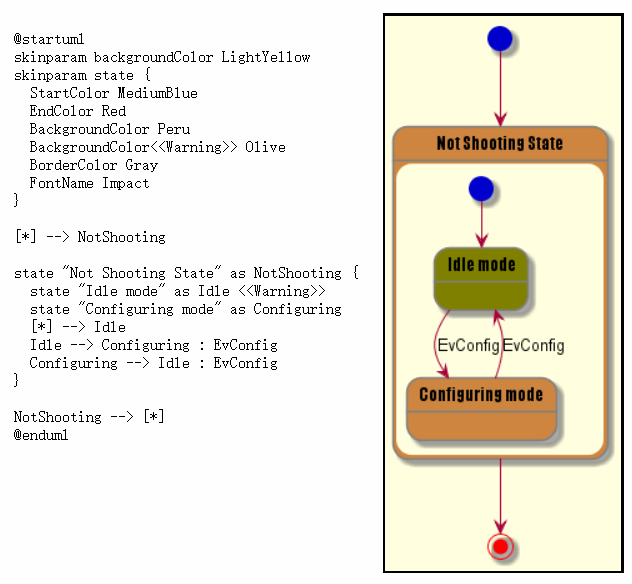

- 状态图
图中的图片都是用源代码’ ‘写’’ 出来的哦!是不是很cool
PlantUML遇上VsCode
安装
- 安装graphviz-2.38.msi
- 安装2个vscode插件:
PlantUML、Graphviz Preview
例子
@startuml
Alice -> Bob: Authentication Request
Bob --> Alice: Authentication Response
Alice -> Bob: Another authentication Request
Alice <-- Bob: another authentication Response
@enduml
- 1
- 2
- 3
- 4
- 5
- 6
- 7
预览
Alt+D
文件格式
.wsd, .pu, .puml, .plantuml, .iuml
如何导出
F1/ctrl+shift+p; PlantUML:导出当前图表;选择导出格式png;导出即可。
好了,这么好用工具赶紧用起来吧!
