1.快速入门概述

1.1 Kylin 定义

Apache Kylin 是一个开源的分布式分析引擎，提供 Hadoop/Spark 之上的 SQL 查询接口及多维分析（OLAP ）能力以支持超大规数据，最初由 eBay Inc 开发并贡献至开源社区。它能在亚秒内查询巨大的 Hive 表。

1.2 Kylin 特点

Kylin 的主要特点包括支持 SQL 接口、支持超大规模数据集、亚秒级响应、可伸缩性、高吞吐率、BI 工具集成等。

1 ）标准 SQL 接口： Kylin 是以标准的 SQL 作为对外服务的接口。

2 ）支持超大数据集： Kylin 对于大数据的支撑能力可能是目前所有技术中最为领先的。早在 2015 年 eBay 的生产环境中就能支百

亿记录的秒级查询，之后在移动的应用场景中又有了千亿记录秒级查询的案例。

3 ）亚秒级响应： Kylin 拥有优异的查询相应速度，这点得益于预计算，很多复杂的计算，比如连接、聚合，在离线的预计算过程中就已经完成，这大大降低了查询时刻所需的计算量，提高了响应速度。

4 ）可伸缩性和高吞吐率：单节点 Kylin 可实现每秒 70 个查询，还可以搭建 Kylin 的集群。

5 ） BI 工具集成

Kylin 可以与现有的 BI 工具集成，具体包括如下内容。

ODBC ：与 Tableau 、 Excel 、 PowerBI 等工具集成

JDBC ：与 Saiku 、 BIRT 等 Java 工具集成

RestAPI ：与 JavaScript 、 Web 网页集成

Kylin 开发团队还贡献了 Zepplin 的插件，也可以使用 Zepplin 来访问 Kylin 服务。

1.3 Kylin 架构

1）REST Server

REST Server 是一套面向应用程序开发的入口点，旨在实现针对 Kylin 平台的应用开发工作。此类应用程序可以提供查询、获取结果、触发 Cube 构建任务、获取元数据以及获取用户权限等等。另外可以通过 Restful 接口实现 SQL 查询。

2 ）查询引擎（ Query Engine ）

当 Cube 准备就绪后，查询引擎就能够获取并解析用户查询。它随后会与系统中的其它组件进行交互，从而向用户返回对应的结果。

3 ） Routing

负责将解析的 SQL 生成的执行计划转换成 Cube 缓存的查询， Cube 是通过预计算缓存在 hbase 中，这部分查询可以在秒级设置毫秒级完成，而且还有一些操作使用过的查询原始数据（存储在 Hadoop 的 HDFS 中通过 Hive 查询）。这部分查询延迟较高。

4 ）元数据管理工具（ Metadata ）

Kylin 是一款元数据驱动型应用程序。元数据管理工具是一大关键性组件，用于对保存在 Kylin 当中的所有元数据进行管理，其中包括最为重要的 Cube 元数据。其它全部组件的正常运作都需以元数据管理工具为基础。Kylin 的元数据存储在 hbase 中。

5 ）任务引擎（ Cube Build Engine ）

这套引擎的设计目的在于处理所有离线任务，其中包括 Shell 脚本、 Java API 以及 MapReduce 任务等等。任务引擎对 Kylin 当中的全部任务加以管理与协调，从而确保每一项任务都能得到切实执行并解决其间出现的故障。

1.4 Kylin 工作原理

Apache Kylin 的工作原理本质上是 MOLAP （ Multidimension On-Line Analysis Processing ）

Cube ，也就是多维立方体分析。是数据分析中非常经典的理论，下面对其做简要介绍。

1.4.1 维度和度量

维度：即观察数据的角度。比如员工数据，可以从性别角度来分析，也可以更加细化，从入职时间或者地区的维度来观察。维是一组离散的值，比如说性别中的男和女，或者时间维度上的每一个独立的日期。因此在统计时可以将维度值相同的记录聚合在一起，然后应用聚合函数做累加、平均、最大和最小值等聚合计算。

度量：即被聚合（观察）的统计值，也就是聚合运算的结果。比如说员工数据中不同性别员工的人数，又或者说在同一年入职的员工有多少。

1.4.2 Cube 和 Cuboid

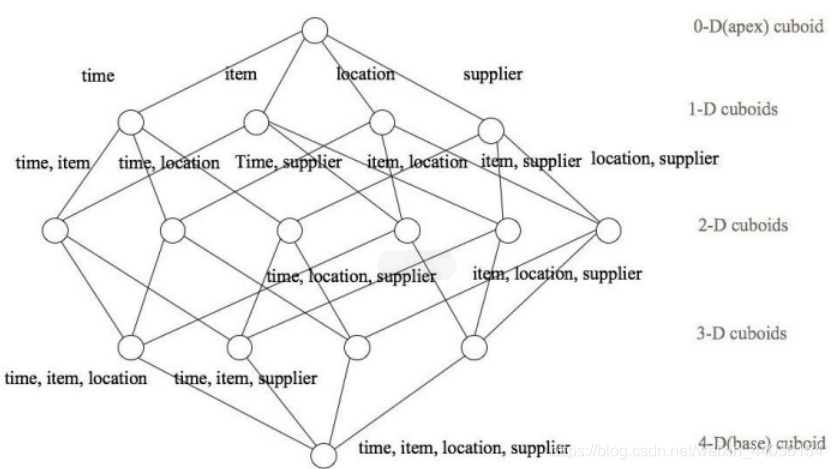

有了维度跟度量，一个数据表或者数据模型上的所有字段就可以分类了，它们要么是维度，要么是度量（可以被聚合）。于是就有了根据维度和度量做预计算的 Cube 理论。给定一个数据模型，我们可以对其上的所有维度进行聚合，对于 N 个维度来说，组合的所有可能性共有 2 n 种。对于每一种维度的组合，将度量值做聚合计算，然后将结果保存为一个物化视图，称为Cuboid 。所有维度组合的 Cuboid 作为一个整体，称为 Cube 。下面举一个简单的例子说明，假设有一个电商的销售数据集，其中维度包括时间[time] 、商品[item] 、地区 [location] 和供应商 [supplier] ，度量为销售额。那么所有维度的组合就有 2 4 = 16 种，如下图所示：

一维度（ 1D ）的组合有： [time] 、 [item] 、 [location] 和 [supplier]4 种；

二维度（ 2D ）的组合有： [time, item] 、 [time, location] 、 [time, supplier] 、 [item, location] 、[item, supplier]、 [location, supplier]3 种；

三维度（ 3D ）的组合也有 4 种；

最后还有零维度（ 0D ）和四维度（ 4D ）各有一种，总共 16 种。

注意：每一种维度组合就是一个 Cuboid ， 16 个 Cuboid 整体就是一个 Cube 。

1.4.3 核心算法

Kylin 的工作原理就是对数据模型做 Cube 预计算，并利用计算的结果加速查询：

1 ）指定数据模型，定义维度和度量；

2 ）预计算 Cube ，计算所有 Cuboid 并保存为物化视图；预计算过程是 Kylin 从 Hive 中读取原始数据，按照我们选定的维度进行计算，并将结果集保存到 Hbase 中，默认的计算引擎为 MapReduce ，可以选择 Spark 作为计算引擎。一次build 的结果，我们称为一个 Segment 。构建过程中会涉及多个 Cuboid 的创建，具体创建过程由 kylin.Cube.algorithm 参数决定，参数值可选 auto ， layer 和 inmem ，默认值为 auto ，即Kylin 会通过采集数据动态地选择一个算法 (layer or inmem) ，如果用户很了解 Kylin 和自身的数据、集群，可以直接设置喜欢的算法。

3 ）执行查询，读取 Cuboid ，运行，产生查询结果。

1.4.3.1 逐层构建算法（layer）

我们知道，一个 N 维的 Cube ，是由 1 个 N 维子立方体、 N 个 (N-1) 维子立方体、 N*(N-1)/2个(N-2) 维子立方体、 ...... 、 N 个 1 维子立方体和 1 个 0 维子立方体构成，总共有 2^N 个子立方体组成，在逐层算法中，按维度数逐层减少来计算，每个层级的计算（除了第一层，它是从原始数据聚合而来），是基于它上一层级的结果来计算的。比如， [Group by A, B] 的结果，可以基于[Group by A, B, C] 的结果，通过去掉 C 后聚合得来的；这样可以减少重复计算；当0 维度 Cuboid 计算出来的时候，整个 Cube 的计算也就完成了。每一轮的计算都是一个 MapReduce 任务，且串行执行；一个 N 维的 Cube ，至少需要N+1 次 MapReduce Job 。

算法优点：

1 ）此算法充分利用了 MapReduce 的能力，处理了中间复杂的排序和洗牌工作，故而算法代码清晰简单，易于维护；

2 ）受益于 Hadoop 的日趋成熟，此算法对集群要求低，运行稳定；在内部维护 Kylin的过程中，很少遇到在这几步出错的情况；即便是在 Hadoop 集群比较繁忙的时候，任务也能完成。

算法缺点：

1 ）当 Cube 有比较多维度的时候，所需要的 MapReduce 任务也相应增加；由于 Hadoop的任务调度需要耗费额外资源，特别是集群较庞大的时候，反复递交任务造成的额外开销会相当可观；

2 ）此算法会对 Hadoop MapReduce 输出较多数据 ; 虽然已经使用了 Combiner 来减少从Mapper 端到 Reducer 端的数据传输，所有数据依然需要通过 Hadoop MapReduce 来排序和组合才能被聚合，无形之中增加了集群的压力;

3 ）对 HDFS 的读写操作较多：由于每一层计算的输出会用做下一层计算的输入，这些Key-Value 需要写到 HDFS 上；当所有计算都完成后， Kylin 还需要额外的一轮任务将这些文件转成 HBase 的 HFile 格式，以导入到 HBase 中去；

总体而言，该算法的效率较低，尤其是当 Cube 维度数较大的时候。

1.4.3.2 快速构建算法（inmem）

也被称作 “ 逐段 ”(By Segment) 或 “ 逐块 ”(By Split) 算法，从 1.5.x 开始引入该算法，利用Mapper 端计算先完成大部分聚合，再将聚合后的结果交给 Reducer ，从而降低对网络瓶颈的压力。该算法的主要思想是，对 Mapper 所分配的数据块，将它计算成一个完整的小 Cube 段（包含所有 Cuboid ）；每个 Mapper 将计算完的 Cube 段输出给 Reducer 做合并，生成大 Cube ，也就是最终结果；如图所示解释了此流程。
