用canvas画太极图(一步步详解附带源代码)

泄露秘密 提交于 2020-08-09 22:43:50

canvas绘图

该元素负责在页面中设定一个区域,然后由js动态地在这个区域中绘制图形。这个技术最早是由美国苹果公司推出的,目的是为了取代flash,很快主流浏览器都支持它。

绘制路径

要绘制路径首先必须调用beginPath()方法,如果想绘制一条连接到起点的线条则调用closePath()方法;如果路径已完成,你想用fillStyle填充它,可以调用fill()方法。另外还可以调用stroke()方法对路径描边,使用strokeStyle。

接口 参数 功能
rect() x,y,width,height 从点x,y开始绘制一个矩形,宽和高分别由width和height指定,这个方法是绘制路径。而不是fillRect()和strokeRect()所绘制的独立形状
arc() x,y,radius,startAngle,endAngle,counterclockwise 六个参数 以x,y为圆心绘制一条弧线,半径为radius,起始和结束角度分别为startAngle和endAngle,最后一个参数表示角度是否按逆时针方向计算,值为false表示顺时针。
lineTo() x,y 从上一点开始绘制一条直线,到x,y为止
moveTo() x,y 将绘图游标移动到x,y,不画线。

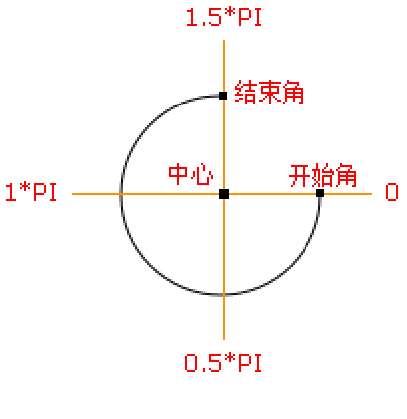

画圆的起始点坐标
按照上图,就能画出圆,半圆,,四分之一圆等等。

开始画图

1.先给背景一个背景颜色,并设置一块画布。

<body style="background-color: steelblue;">
    <canvas width="1000" height="1000" id="cv"></canvas>
</body>

2.画出一个半圆,背景颜色设为黑色。

<script>
        var c = document.getElementById("cv")
        var cv = c.getContext('2d')
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
    </script>

3.画出另一个半圆,背景颜色设为白色。

<script>
        var c = document.getElementById("cv")
        var cv = c.getContext('2d')
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "white"
        cv.fill()
    </script>

4.画出一个小的白色半圆,盖在黑色上面。

 <script>
        var c = document.getElementById("cv")
        var cv = c.getContext('2d')
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 425, 75, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "white"
        cv.fill()
    </script>

5.画出一个小的黑色半圆,盖在白色大半圆上。

 <script>
        var c = document.getElementById("cv")
        var cv = c.getContext('2d')
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 425, 75, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 575, 75, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "black"
        cv.fill()
    </script>

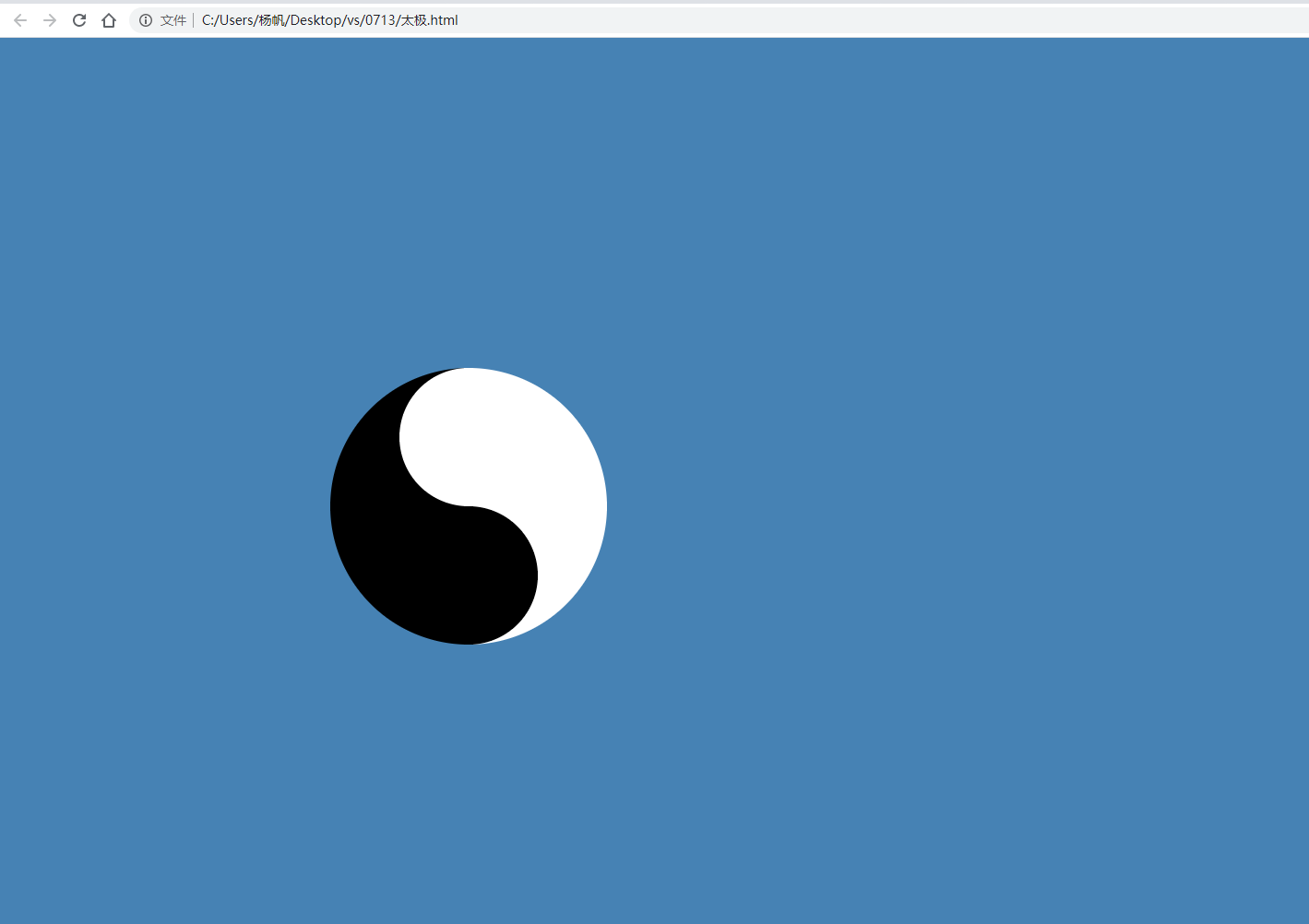

在这里插入图片描述
现在,太极图的样子基本成型。
6.分别画一个黑色小圆和一个白色小圆。

<script>
        var c = document.getElementById("cv")
        var cv = c.getContext('2d')
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 425, 75, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 575, 75, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 425, 20, 0, 2 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 575, 20, 0, 2 * Math.PI, false)
        cv.fillStyle = "white"
        cv.fill()
    </script>

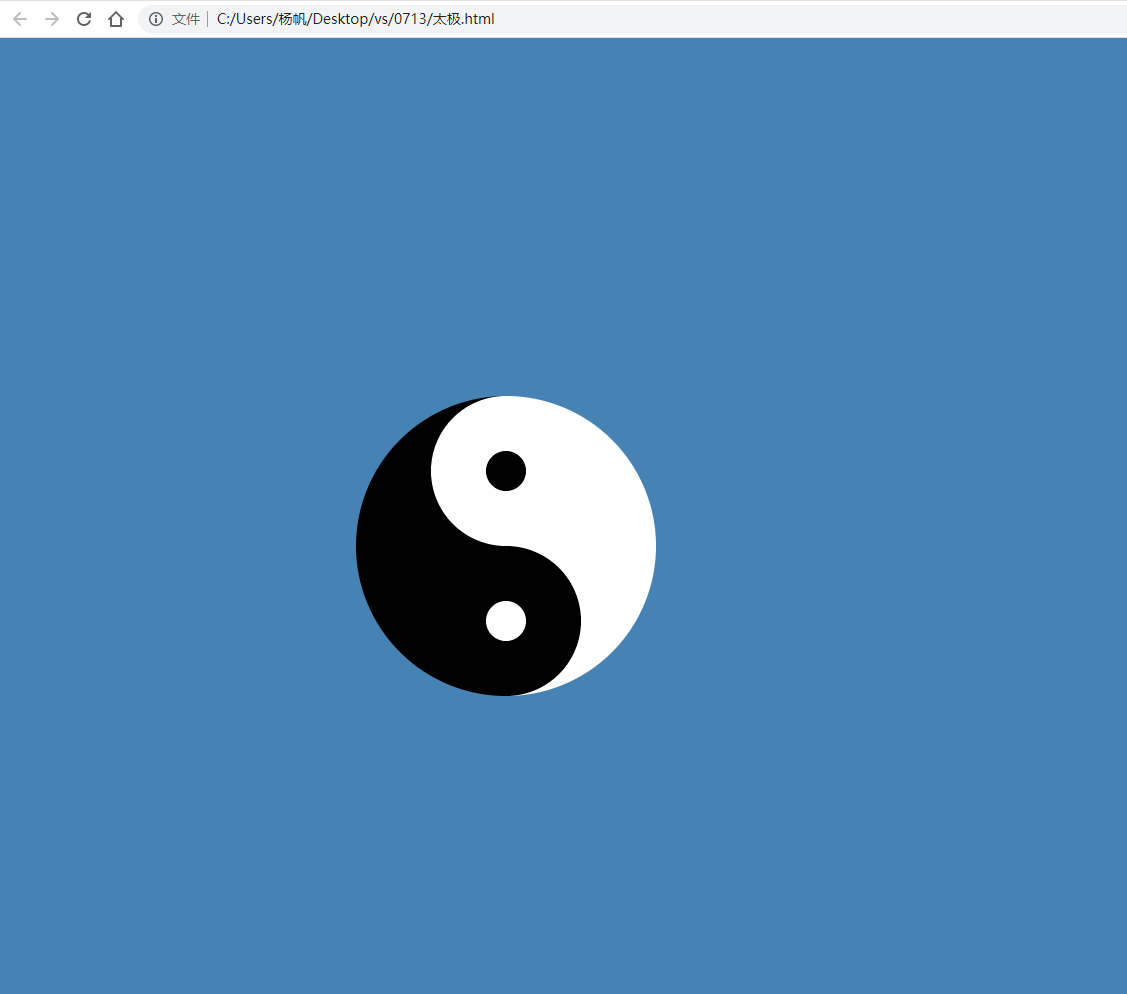

这样,太极图也就成型了。
在这里插入图片描述
太极图虽然是canvas里面一个非常简单的东西。但是,在绘制的过程中一点要注意圆的原点坐标,半径等细节部分的问题。希望大家学好canvas后,画出更加精妙绝伦的东西。

完整代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>太极图</title>
</head>

<body style="background-color: steelblue;">
    <canvas width="1000" height="1000" id="cv"></canvas>


    <script>
        var c = document.getElementById("cv")
        var cv = c.getContext('2d')
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 500, 150, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 425, 75, 0.5 * Math.PI, 1.5 * Math.PI, false)
        cv.fillStyle = "white"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 575, 75, 0.5 * Math.PI, 1.5 * Math.PI, true)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 425, 20, 0, 2 * Math.PI, false)
        cv.fillStyle = "black"
        cv.fill()
        cv.beginPath()
        cv.arc(500, 575, 20, 0, 2 * Math.PI, false)
        cv.fillStyle = "white"
        cv.fill()
    </script>

</body>

</html>
