背景

Read the fucking source code! --By 鲁迅
A picture is worth a thousand words. --By 高尔基

说明：

Kernel版本：4.14
ARM64处理器，Contex-A53，双核
使用工具：Source Insight 3.5， Visio

1. 介绍

在（四）Linux内存模型之Sparse Memory Model中，我们分析了bootmem_init函数的上半部分，这次让我们来到下半部分吧，下半部分主要是围绕zone_sizes_init函数展开。前景回顾： bootmem_init()函数代码如下：

void __init bootmem_init(void)
{
	unsigned long min, max;

	min = PFN_UP(memblock_start_of_DRAM());
	max = PFN_DOWN(memblock_end_of_DRAM());

	early_memtest(min << PAGE_SHIFT, max << PAGE_SHIFT);

	max_pfn = max_low_pfn = max;

	arm64_numa_init();
	/*
	 * Sparsemem tries to allocate bootmem in memory_present(), so must be
	 * done after the fixed reservations.
	 */
	arm64_memory_present();

	sparse_init();
	zone_sizes_init(min, max);

	memblock_dump_all();
}

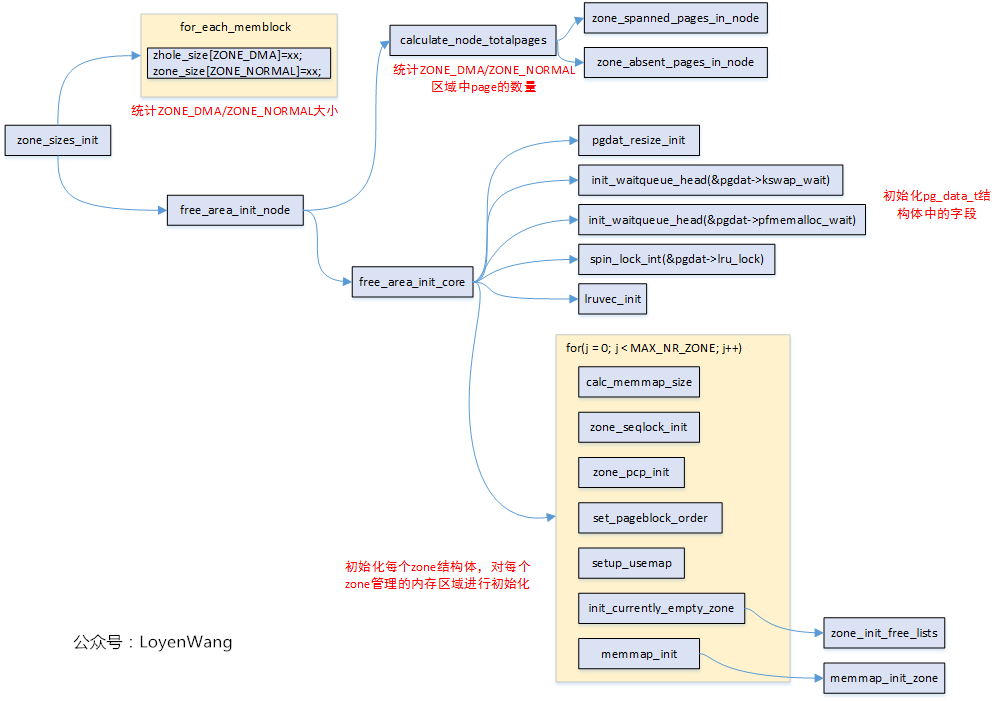

在Linux中，物理内存地址区域采用zone来管理。不打算来太多前戏了，先上一张zone_sizes_init的函数调用图吧：

需要再说明一点是，使用的是ARM64，UMA（只有一个Node），此外，流程分析中那些没有打开的宏，相应的函数就不深入分析了。开始探索吧！

2. 数据结构

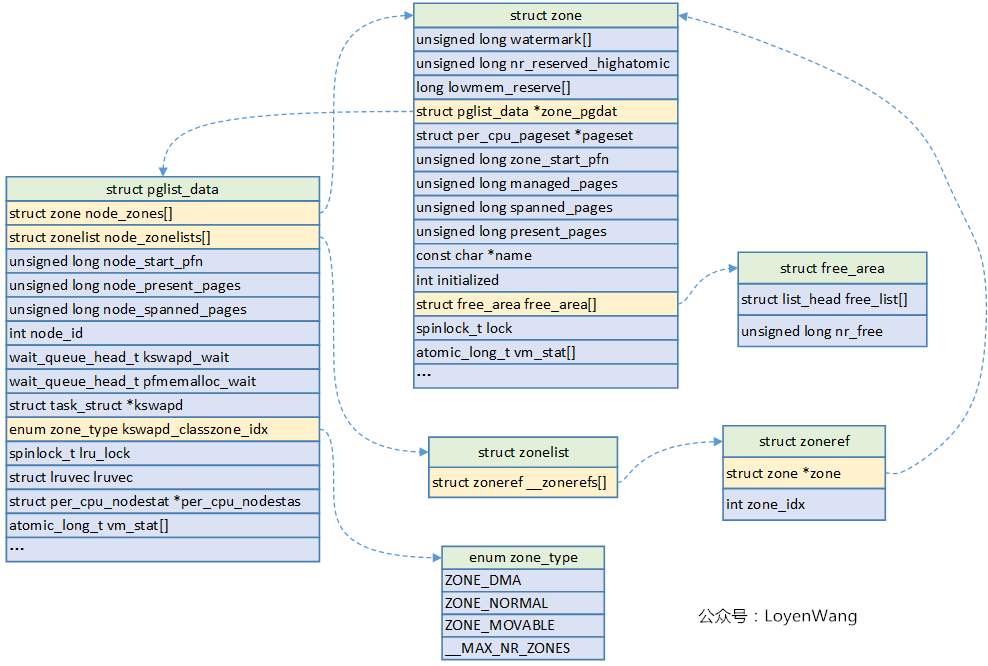

关键的结构体如上图所示。在NUMA架构下，每一个Node都会对应一个struct pglist_data，在UMA架构中只会使用唯一的一个struct pglist_data结构，比如我们在ARM64 UMA中使用的全局变量struct pglist_data __refdata contig_page_data。

struct pglist_data 关键字段

struct zone node_zones[];           //对应的ZONE区域，比如ZONE_DMA，ZONE_NORMAL等
struct zonelist_node_zonelists[];

unsigned long node_start_pfn;           //节点的起始内存页面帧号
unsigned long node_present_pages;    //总共可用的页面数
unsigned long node_spanned_pages;  //总共的页面数，包括有空洞的区域

wait_queue_head_t kswapd_wait;        //页面回收进程使用的等待队列
struct task_struct *kswapd;               //页面回收进程

struct zone 关键字段

unsigned long watermark[];          //水位值，WMARK_MIN/WMARK_LOV/WMARK_HIGH，页面分配器和kswapd页面回收中会用到
long lowmem_reserved[];             //zone中预留的内存
struct pglist_data *zone_pgdat;     //执行所属的pglist_data
struct per_cpu_pageset *pageset;  //Per-CPU上的页面，减少自旋锁的争用

unsigned long zone_start_pfn;       //ZONE的起始内存页面帧号
unsigned long managed_pages;    //被Buddy System管理的页面数量
unsigned long spanned_pages;     //ZONE中总共的页面数，包含空洞的区域
unsigned long present_pages;      //ZONE里实际管理的页面数量

struct frea_area free_area[];         //管理空闲页面的列表

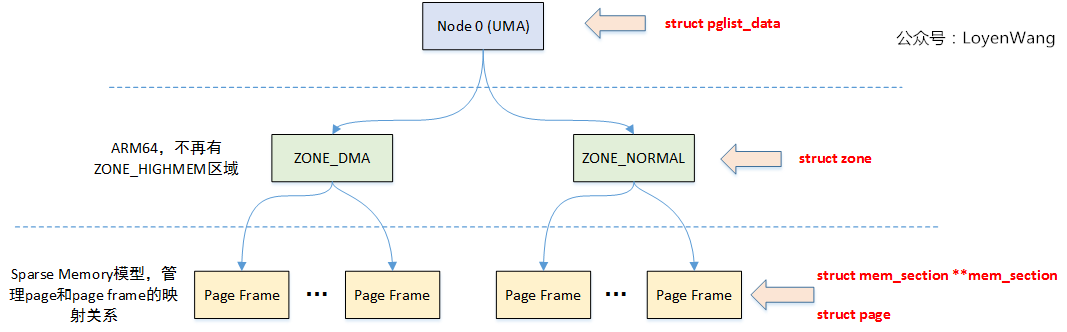

宏观点的描述：struct pglist_data描述单个Node的内存（UMA架构中的所有内存），然后内存又分成不同的zone区域，zone描述区域内的不同页面，包括空闲页面，Buddy System管理的页面等。

3. zone

上个代码吧：

enum zone_type {
#ifdef CONFIG_ZONE_DMA
	/*
	 * ZONE_DMA is used when there are devices that are not able
	 * to do DMA to all of addressable memory (ZONE_NORMAL). Then we
	 * carve out the portion of memory that is needed for these devices.
	 * The range is arch specific.
	 *
	 * Some examples
	 *
	 * Architecture		Limit
	 * ---------------------------
	 * parisc, ia64, sparc	<4G
	 * s390			<2G
	 * arm			Various
	 * alpha		Unlimited or 0-16MB.
	 *
	 * i386, x86_64 and multiple other arches
	 * 			<16M.
	 */
	ZONE_DMA,
#endif
#ifdef CONFIG_ZONE_DMA32
	/*
	 * x86_64 needs two ZONE_DMAs because it supports devices that are
	 * only able to do DMA to the lower 16M but also 32 bit devices that
	 * can only do DMA areas below 4G.
	 */
	ZONE_DMA32,
#endif
	/*
	 * Normal addressable memory is in ZONE_NORMAL. DMA operations can be
	 * performed on pages in ZONE_NORMAL if the DMA devices support
	 * transfers to all addressable memory.
	 */
	ZONE_NORMAL,
#ifdef CONFIG_HIGHMEM
	/*
	 * A memory area that is only addressable by the kernel through
	 * mapping portions into its own address space. This is for example
	 * used by i386 to allow the kernel to address the memory beyond
	 * 900MB. The kernel will set up special mappings (page
	 * table entries on i386) for each page that the kernel needs to
	 * access.
	 */
	ZONE_HIGHMEM,
#endif
	ZONE_MOVABLE,
#ifdef CONFIG_ZONE_DEVICE
	ZONE_DEVICE,
#endif
	__MAX_NR_ZONES

};

通用内存管理要应对各种不同的架构，X86，ARM，MIPS...，为了减少复杂度，只需要挑自己架构相关的。目前我使用的平台，只配置了ZONE_DMA和ZONE_NORMAL。Log输出如下图：

为什么没有ZONE_NORMAL区域内，跟踪一通代码发现，ZONE_DMA区域设置的大小是从起始内存开始的4G区域并且不能超过4G边界区域，而我使用的内存为512M，所以都在这个区域内了。

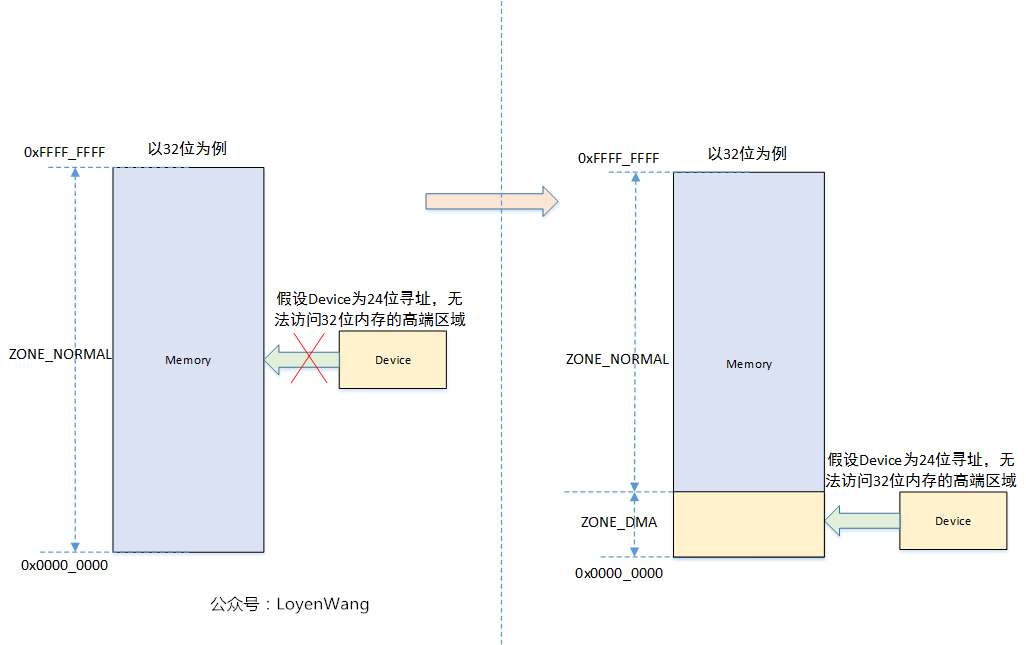

从上述结构体中可以看到，ZONE_DMA是由宏定义的，ZONE_NORMAL才是所有架构都有的区域，那么为什么需要一个ZONE_DMA区域内，来张图：

所以，如果所有设备的寻址范围都是在内存的区域内的话，那么一个ZONE_NORMAL是够用的。

4. calculate_node_totalpages

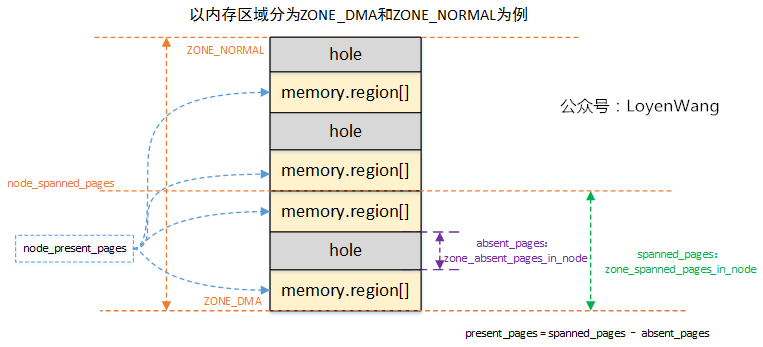

这个从名字看就很容易知道是为了统计Node中的页面数，一张图片解释所有：

前边的文章分析过，物理内存由memblock维护，整个内存区域，是有可能存在空洞区域，也就是图中的hole部分；
针对每个类型的ZONE区域，分别会去统计跨越的page frame，以及可能存在的空洞，并计算实际可用的页面present_pages；
Node管理各个ZONE，它的spanned_pages和present_pages是统计各个ZONE相应页面之和。

这个过程计算完，基本就把页框的信息纳入管理了。

5. free_area_init_core

简单来说，free_area_init_core函数主要完成struct pglist_data结构中的字段初始化，并初始化它所管理的各个zone，看一下代码吧：

/*
 * Set up the zone data structures:
 *   - mark all pages reserved
 *   - mark all memory queues empty
 *   - clear the memory bitmaps
 *
 * NOTE: pgdat should get zeroed by caller.
 */
static void __paginginit free_area_init_core(struct pglist_data *pgdat)
{
	enum zone_type j;
	int nid = pgdat->node_id;

	pgdat_resize_init(pgdat);
#ifdef CONFIG_NUMA_BALANCING
	spin_lock_init(&pgdat->numabalancing_migrate_lock);
	pgdat->numabalancing_migrate_nr_pages = 0;
	pgdat->numabalancing_migrate_next_window = jiffies;
#endif
#ifdef CONFIG_TRANSPARENT_HUGEPAGE
	spin_lock_init(&pgdat->split_queue_lock);
	INIT_LIST_HEAD(&pgdat->split_queue);
	pgdat->split_queue_len = 0;
#endif
	init_waitqueue_head(&pgdat->kswapd_wait);
	init_waitqueue_head(&pgdat->pfmemalloc_wait);
#ifdef CONFIG_COMPACTION
	init_waitqueue_head(&pgdat->kcompactd_wait);
#endif
	pgdat_page_ext_init(pgdat);
	spin_lock_init(&pgdat->lru_lock);
	lruvec_init(node_lruvec(pgdat));

	pgdat->per_cpu_nodestats = &boot_nodestats;

	for (j = 0; j < MAX_NR_ZONES; j++) {
		struct zone *zone = pgdat->node_zones + j;
		unsigned long size, realsize, freesize, memmap_pages;
		unsigned long zone_start_pfn = zone->zone_start_pfn;

		size = zone->spanned_pages;
		realsize = freesize = zone->present_pages;

		/*
		 * Adjust freesize so that it accounts for how much memory
		 * is used by this zone for memmap. This affects the watermark
		 * and per-cpu initialisations
		 */
		memmap_pages = calc_memmap_size(size, realsize);
		if (!is_highmem_idx(j)) {
			if (freesize >= memmap_pages) {
				freesize -= memmap_pages;
				if (memmap_pages)
					printk(KERN_DEBUG
					       "  %s zone: %lu pages used for memmap\n",
					       zone_names[j], memmap_pages);
			} else
				pr_warn("  %s zone: %lu pages exceeds freesize %lu\n",
					zone_names[j], memmap_pages, freesize);
		}

		/* Account for reserved pages */
		if (j == 0 && freesize > dma_reserve) {
			freesize -= dma_reserve;
			printk(KERN_DEBUG "  %s zone: %lu pages reserved\n",
					zone_names[0], dma_reserve);
		}

		if (!is_highmem_idx(j))
			nr_kernel_pages += freesize;
		/* Charge for highmem memmap if there are enough kernel pages */
		else if (nr_kernel_pages > memmap_pages * 2)
			nr_kernel_pages -= memmap_pages;
		nr_all_pages += freesize;

		/*
		 * Set an approximate value for lowmem here, it will be adjusted
		 * when the bootmem allocator frees pages into the buddy system.
		 * And all highmem pages will be managed by the buddy system.
		 */
		zone->managed_pages = is_highmem_idx(j) ? realsize : freesize;
#ifdef CONFIG_NUMA
		zone->node = nid;
#endif
		zone->name = zone_names[j];
		zone->zone_pgdat = pgdat;
		spin_lock_init(&zone->lock);
		zone_seqlock_init(zone);
		zone_pcp_init(zone);

		if (!size)
			continue;

		set_pageblock_order();
		setup_usemap(pgdat, zone, zone_start_pfn, size);
		init_currently_empty_zone(zone, zone_start_pfn, size);
		memmap_init(size, nid, j, zone_start_pfn);
	}
}

初始化struct pglist_data内部使用的锁和队列；

遍历各个zone区域，进行如下初始化：

根据zone的spanned_pages和present_pages，调用calc_memmap_size计算管理该zone所需的struct page结构所占的页面数memmap_pages；

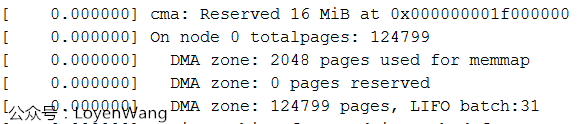

zone中的freesize表示可用的区域，需要减去memmap_pages和DMA_RESERVE的区域，如下图在开发板的Log打印所示：memmap使用2048页，DMA 保留0页；

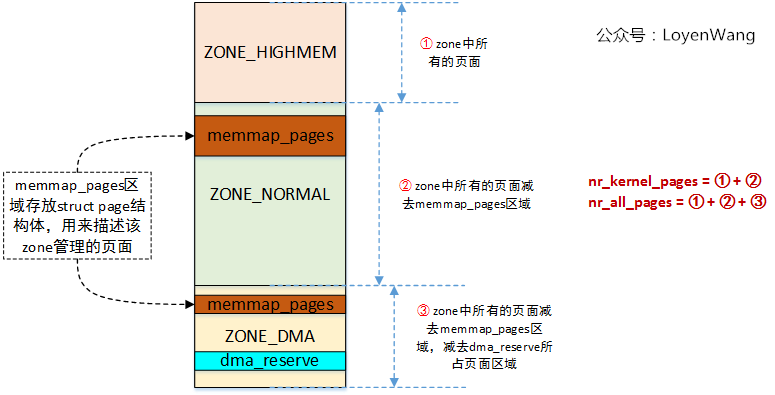

计算nr_kernel_pages和nr_all_pages的数量，为了说明这两个参数和页面的关系，来一张图（由于我使用的平台只有一个ZONE_DMA区域，且ARM64没有ZONE_HIGHMEM区域，不具备典型性，故以ARM32为例）：
初始化zone使用的各类锁；
分配和初始化usemap，初始化Buddy System中使用的free_area[], lruvec, pcp等；
memmap_init()->memmap_init_zone()，该函数主要是根据PFN，通过pfn_to_page找到对应的struct page结构，并将该结构进行初始化处理，并设置MIGRATE_MOVABLE标志，表明可移动；
