StarUML类图相关——关联、聚合、组合、泛化、依赖、实现

在阅读设计模式相关的书籍，或者其他一些项目、相关博客等等，经常会遇到类图，它对于一个类的信息，如变量、方法及其可见性，类与类(接口)之间的继承关系、依赖关系、聚合关系、组合关系等，都可以比较形象得当地描述出来。这样有用的工具，还是需要稍微掌握了解下，也方便自己的应用和描述。因此就有了这篇搬运工文档

一、StarUML下载和入手

1、先捧出StarUML官网StarUML——The Open Source UML/MDA Platform。

2、入手简单的UML开发可以参考：使用StarUML创建类图 ，这个教程可以满足平时记录的一些基本类图开发。

二、关联、聚合、组合、泛化、依赖、实现——概念介绍

在StarUML中有几个常见的概念

Association DirectedAssociation	关联
Aggregation	聚合

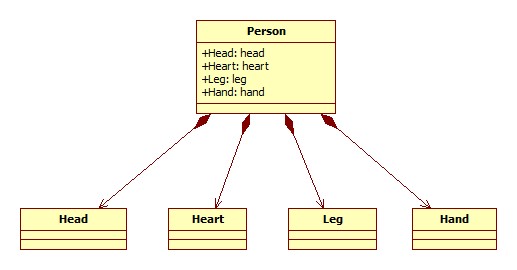

Composition	组合
Generalization	泛化(继承)
Dependency	依赖
Realization	实现

如下是在StarUML中的样子。

1、关联——Association或者DirectedAssociation

参考UML Association

Association is a relationship between classifiers which is used to show that instances of classifiers could be either linked to each other or combined logically or physically into some aggregation.

关联用于描述类之间的一种关系，表示类之间有联系，或者在逻辑上、物理上有组合、聚合的关系。关联关系是一种比较宽泛的描述。对于聚合和组合，其实也是属于关联，只是从不同角度出发而已。

简单一点描述，把关联看成是has-a的泛化。从实际的场景来考虑，关联关系，可以有单向关联、双向关联、自关联等。

单向关联

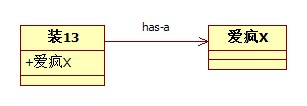

单向关联表现为单向的关系，比如说，装13 has-a 爱疯X

双向关联

关联关系是双向的，常见的例子：顾客与（即购买）商品，学生与老师，课程与学生

顾客与（即购买）商品：顾客可以购买很多商品，而卖出去的商品可以关联到对应的顾客
学生与老师：一个学生可以有很多老师，一个老师也可以找到所教的学生
课程与学生：一门课程可以有多个学生选修，一个学生也可以选修多门课程。如下是栗子：

自关联

简单理解，就是内部持有该类本身的一个引用，常见的就是链表的结点

这里参考Java7——HashMap内部结点Entry的实现：

 1 /**
 2  * 参考Java7-HashMap源码内部实现
 3  */
 4 class Entry<K,V> implements Map.Entry<K,V> {
 5         final K key;
 6         V value;
 7         Entry<K,V> next;
 8         int hash;
 9         //...
10 }
