基础条件回顾：
完成了一个带有段寄存器的基于MIPS的多周期CPU，现有u-boot代码以及差分测试框架，以成功运行u-boot为目标

实用工具积累：
2020-3-6：

mips-linux-gnu-objdump -d u-boot | less

——定位u-boot运行结果出错的pc、instr

交叉编译的话需要用对应的编译器，比如：aarch64-linux-gnu-objdump -d build/kernel8.elf

因为本机使用的是mips和linux-gnu的交叉编译器，所以需要使用这样的命令才能反汇编。

-d 参数表示反汇编需要执行指令的section（-D 表示反汇编全部section）

| 在linux中称为管道，可以把上一条命令的结果作为下一条命令的参数，在此处就是将反汇编的文件作为了less的参数

less 命令可以随意浏览文件，在查看之前不会加载整个文件,进入文件后可以/something 搜索指定内容somthing

& 表示任务在后台执行
&& 表示前一条命令执行成功时，才执行后一条命令
| 表示管道，上一条命令的输出，作为下一条命令参数
|| 表示上一条命令执行失败后，才执行下一条命令

2020-3-10

Error : bfc00500: 40087801 mfc0 t0,$15,1

$pc:    0xbfc0051c   $hi:    0x00000000   $lo:    0x00000000
$ninstr: 00000000                  $instr: 40086000
$0 :0x00000000 $at:0x00000000 $v0:0x00000000 $v1:0x00000000
$a0:0x00000000 $a1:0x00000000 $a2:0x00000000 $a3:0x00000000
$t0:0x10400000 $t1:0x00000000 $t2:0x00000000 $t3:0x00000000
$t4:0x00000000 $t5:0x00000000 $t6:0x00000000 $t7:0x00000000
$s0:0x00000000 $s1:0x00000000 $s2:0x00000000 $s3:0x00000000
$s4:0x00000000 $s5:0x00000000 $s6:0x00000000 $s7:0x00000000
$t8:0x00000000 $t9:0x00000000 $k0:0x00000000 $k1:0x00000000
$gp:0x00000000 $sp:0x00000000 $fp:0x00000000 $ra:0x00000000
==============nemu status end===============
cycle 53: gpr[8]: nemu:10400000 <> dut:00000000

CP0 的 15 号寄存器： Processor Identification，主要是company和processor设计信息.

  val s0_value = Mux1H(Array(
  (cp0_addr === "b111000".U) -> base.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1000000".U) ->  badvaddr.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1001000".U) ->  count0.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1001001".U)  ->  count1.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1011000".U ) ->  compare.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1100000".U)  ->   status.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1101000".U )  ->  cause.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b1110000".U )  ->   epc.asTypeOf(UInt(conf.xprlen.W)),
  (cp0_addr === "b10000111".U )  ->   prid)
  ))

当初设计没有考虑Pid寄存器，直接置0了，所以现在在Mux1H()后面加上。（为什么我用二进制？好像当初switch结构一直失败报错？）后面的写如操作也要补上

Error:bfc0051c: 40086000 mfc0 t0,c0_status

==============nemu registers================
$pc:    0xbfc0051c   $hi:    0x00000000   $lo:    0x00000000
$ninstr: 00000000                  $instr: 40086000
$0 :0x00000000 $at:0x00000000 $v0:0x00000000 $v1:0x00000000
$a0:0x00000000 $a1:0x00000000 $a2:0x00000000 $a3:0x00000000
$t0:0x10400000 $t1:0x00000000 $t2:0x00000000 $t3:0x00000000
$t4:0x00000000 $t5:0x00000000 $t6:0x00000000 $t7:0x00000000
$s0:0x00000000 $s1:0x00000000 $s2:0x00000000 $s3:0x00000000
$s4:0x00000000 $s5:0x00000000 $s6:0x00000000 $s7:0x00000000
$t8:0x00000000 $t9:0x00000000 $k0:0x00000000 $k1:0x00000000
$gp:0x00000000 $sp:0x00000000 $fp:0x00000000 $ra:0x00000000
==============nemu status end===============
cycle 53: gpr[8]: nemu:10400000 <> dut:00000000

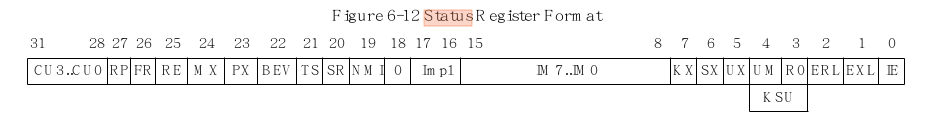

c0_status的初始值应该为10400000，之前设计的除了BEV置1其他全为0，
在这里插入图片描述按MIPS_Vol手册重新初始化,加入CU字段。
在scala语言中，class的init()方法不会默认调用（之前一直以为自动调用，所以status的初始值一直为0）

  when(reset.toBool){
    cause.init()
    status.init()
  }

Error:bfc00538: 40088000 mfc0 t0,c0_config

$pc:    0xbfc00538   $hi:    0x00000000   $lo:    0x00000000
$ninstr: 00000000                  $instr: 40088000
$0 :0x00000000 $at:0x00400004 $v0:0x00000000 $v1:0x00000000
$a0:0x00000000 $a1:0x00000000 $a2:0x00000000 $a3:0x00000000
$t0:0x80000080 $t1:0x00000000 $t2:0x00000000 $t3:0x00000000
$t4:0x00000000 $t5:0x00000000 $t6:0x00000000 $t7:0x00000000
$s0:0x00000000 $s1:0x00000000 $s2:0x00000000 $s3:0x00000000
$s4:0x00000000 $s5:0x00000000 $s6:0x00000000 $s7:0x00000000
$t8:0x00000000 $t9:0x00000000 $k0:0x00000000 $k1:0x00000000
$gp:0x00000000 $sp:0x00000000 $fp:0x00000000 $ra:0x00000000
==============nemu status end===============
cycle 104: gpr[8]: nemu:80000080 <> dut:00000000

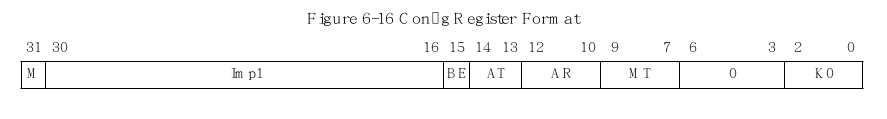

CP0 的config寄存器之前也没加入，查询手册加入，并且按照80000080初始化赋值

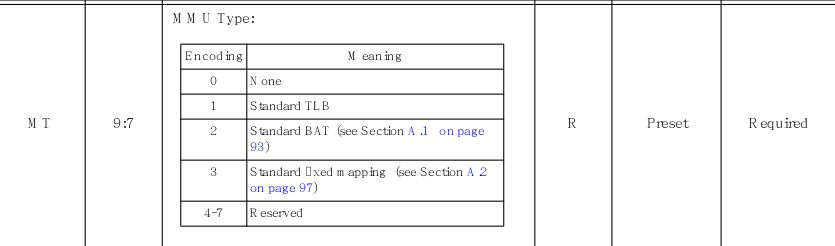

在这里插入图片描述 9：7位为MT位，表示MMU的类型，此处为1，即standrd TLB
按照prid方式补充

Error bfc00544: 40088001 mfc0 t0,c0_config1

==============nemu registers================
$pc:    0xbfc00544   $hi:    0x00000000   $lo:    0x00000000
$ninstr: 00000000                  $instr: 40088001
$0 :0x00000000 $at:0x00400004 $v0:0x00000000 $v1:0x00000000
$a0:0x00000000 $a1:0x00000000 $a2:0x00000000 $a3:0x00000000
$t0:0x7e9b4d80 $t1:0x00000000 $t2:0x00000000 $t3:0x00000000
$t4:0x00000000 $t5:0x00000000 $t6:0x00000000 $t7:0x00000000
$s0:0x00000000 $s1:0x00000000 $s2:0x00000000 $s3:0x00000000
$s4:0x00000000 $s5:0x00000000 $s6:0x00000000 $s7:0x00000000
$t8:0x00000000 $t9:0x00000000 $k0:0x00000000 $k1:0x00000000
$gp:0x00000000 $sp:0x00000000 $fp:0x00000000 $ra:0x00000000
==============nemu status end===============
cycle 126: gpr[8]: nemu:7e9b4d80 <> dut:00000000

看来config1也需要加入，同上

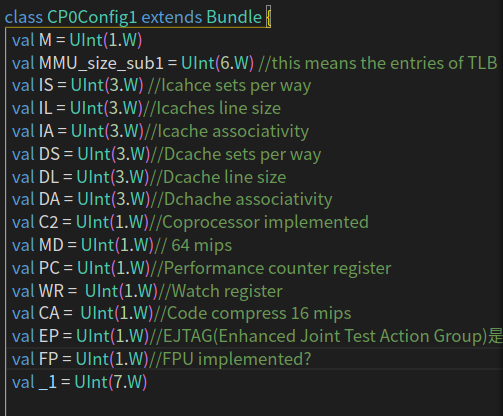

在这里插入图片描述 config1主要规定了cache的配置参数，以及mips16/64，FPU，EJTAG等是否implemented。

其中 TLB entries 最多可支持64组.
我们来计算一下，MIPS32 processor的cache容量范围
$Cache capacity = sets per way * line size *associativity $(line_size 最高位均为reserved)
$Icache = [0 , 64*4*2,4096*128*8] = [0,2^{10},2^{22} ] = [0,1kB,4MB]$
$Dcache = [0 , 64*4*2,4096*128*8] = [0,2^{10},2^{22} ]= [0,1kB,4MB]$
如果line_size最高位也可以使用，那么最大值为现在的两倍.

再来看看u-boot的初始配置,根据上面的"7e9b4d80"
0 111111 010 011 011 010 011 011 0 0 0 0 0 0 0

TLB Entries	I/Dcache size
64	25683 = 2^11 *3 = 6KB

到此u-boot的基本配置结束了，进入了qemu的小黑框，下一步开始处理cache和TLB相关的异常和中断
