卷积神经网络

随着CV的发展，卷积神经网络有越来越多的应用，但是在写代码的时候，size、channel匹配常常是我们关心的问题。

图片大小计算公式

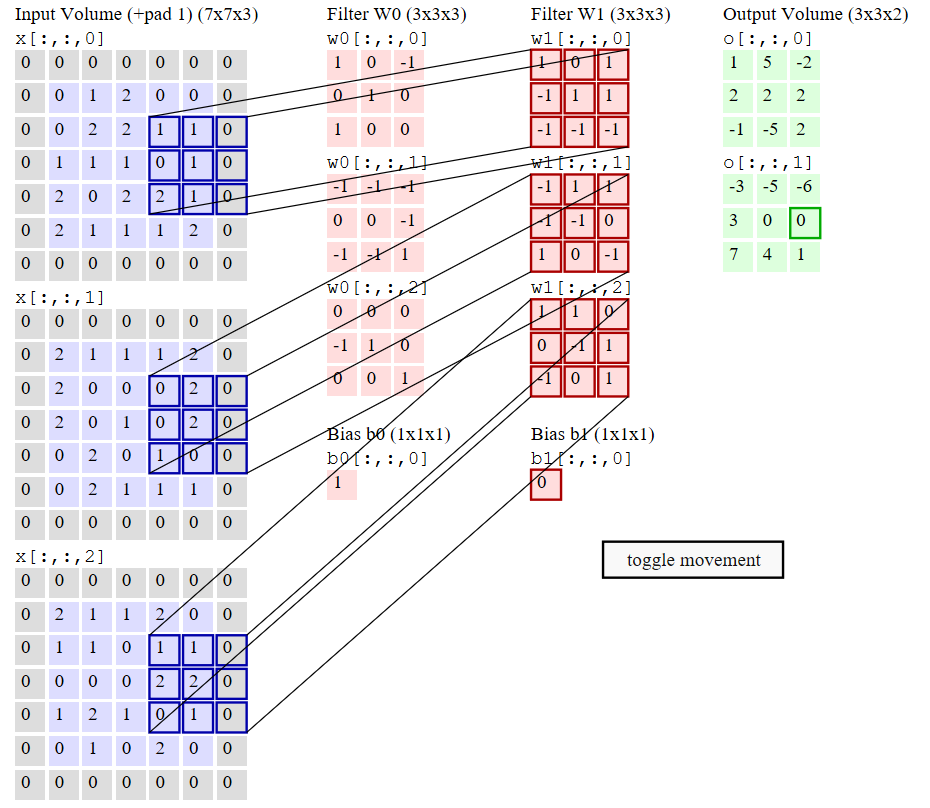

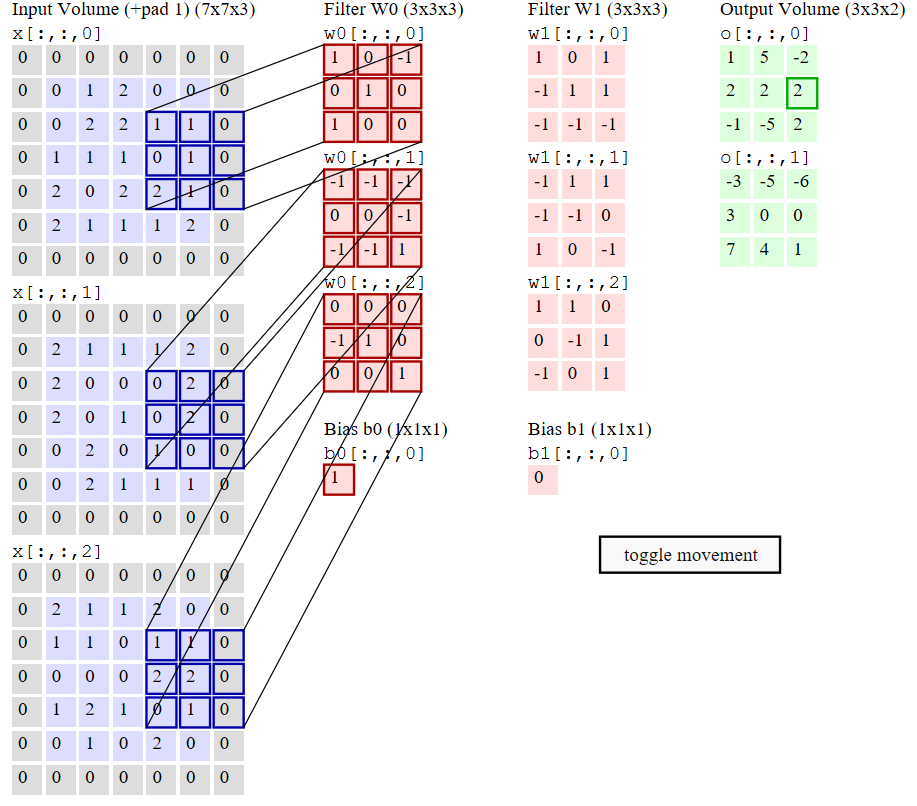

卷积示意图：

两个Filter（卷积核），输出两个矩阵，深度也就是2
初始图片+pad1是周围加了1圈0，从5x5x3(3代表RGB三个颜色)变为7x7x3，但笔者下文给出的计算公式是根据原图片大小给出的，因Pytorch默认pad层为1，若考虑容易导致重复。
因为图片有三个颜色通道，深度是3，因此filter的深度也是3，再加上大小为3x3，故filter矩阵是3x3x3矩阵
图片中最右侧的绿色框为输出，相当于对三个颜色通道进行了加权平均
输出矩阵的大小计算为（5（原图）+1（pad层）-3（卷积核大小））=3（输出大小），因此输出3x3矩阵，加上两个filter，为3x3x3

看不太懂？下面还有例子。

Conv2d代码详解

笔者将使用Pytorch的Conv2d搭建一个简单的卷积神经网络例子，并将卷积核大小设置为5x5。

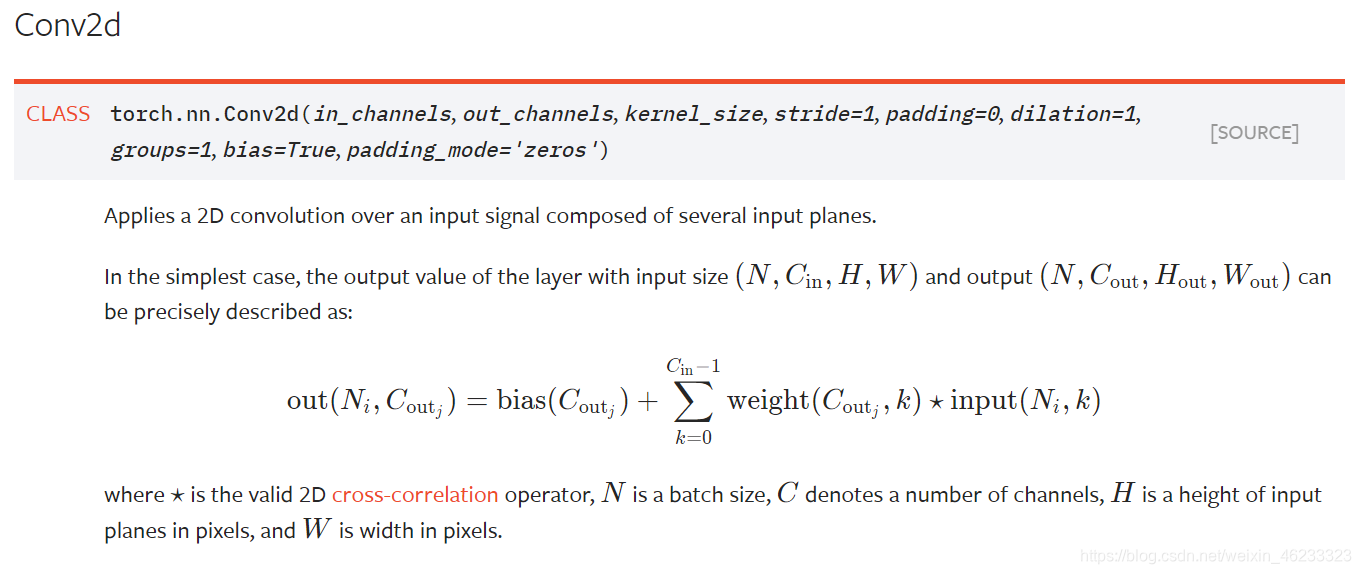

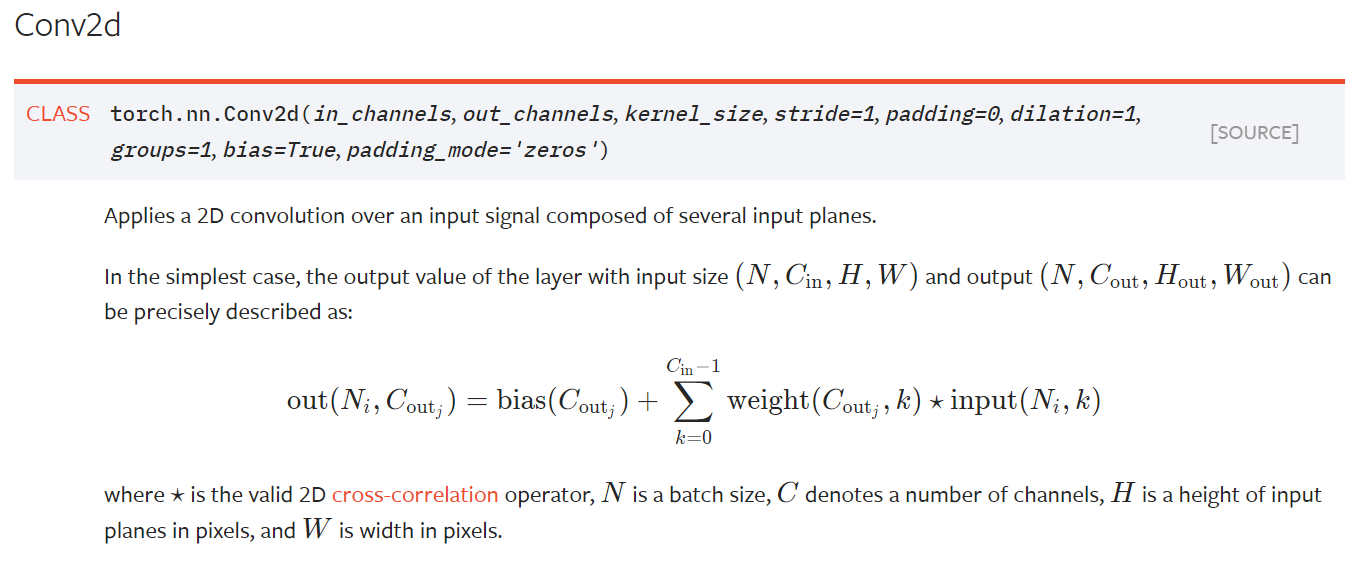

Conv2d参数：
在这里插入图片描述
下面是使用28*28的MNIST数据集的模型初始化，备注里包含了卷积核的大小、模型传递方式。

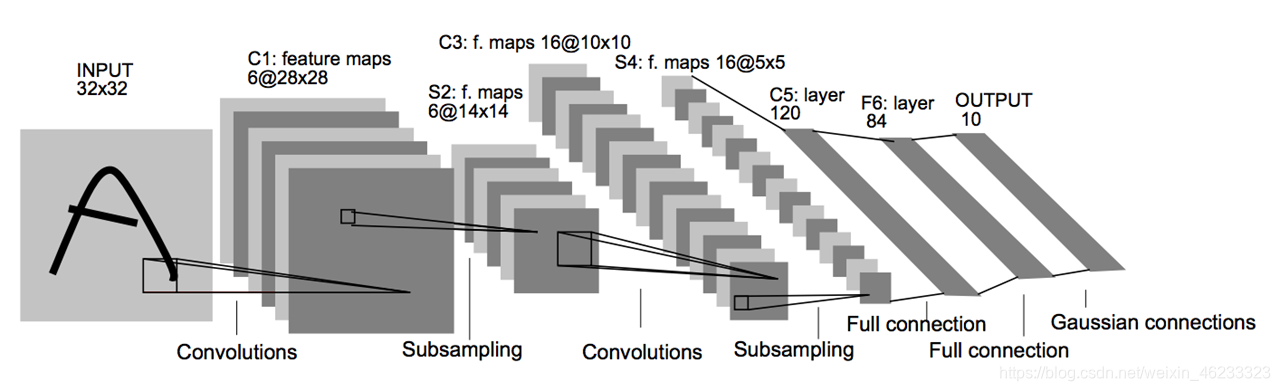

conv net的结构设计比较复杂，一般是：

input->[ [conv->RELU]*N -> POOL ]*M（重复M次） ->(前面拿到的是图片的表述) - > [ FC-RELU] *K（重复K次） ->FC（得到输出）

代码示例（重复两次卷积，两次relu）：

import numpy as np
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torchvision import datasets, transforms#torchversion提供了一些常用的数据集,transform是改变这些数据集的方法

class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.conv1 = nn.Conv2d(1, 20, 5, 1) # 1,20表示1个channel到20个channel 因为kneral sieze是5，从28 * 28 -> (28+1-5) =24 * 24
        self.conv2 = nn.Conv2d(20, 50, 5, 1) # 又来一个kneral size是5的，(24+1-5)=20 * 20
        self.fc1 = nn.Linear(4*4*50, 500)#reshape成全连接层，中间维度500维
        self.fc2 = nn.Linear(500, 10)#10因为是10分类问题，从500变回10

    def forward(self, x):
        # x: 1 * 28 * 28,1表示channel，因为黑白图片
        x = F.relu(self.conv1(x)) # 20 * 24 * 24
        x = F.max_pool2d(x,2,2) # 12 * 12#因为pool
        x = F.relu(self.conv2(x)) # 8 * 8#因为pool
        x = F.max_pool2d(x,2,2) # 4 *4
        x = x.view(-1, 4*4*50) # reshape (5 * 2 * 10), view(5, 20) -> (5 * 20)
        x = F.relu(self.fc1(x))
        x= self.fc2(x)
        # return x
        return F.log_softmax(x, dim=1) # log probability计算归类的可能性
