网络(HCIP)攻关之OSPF实验

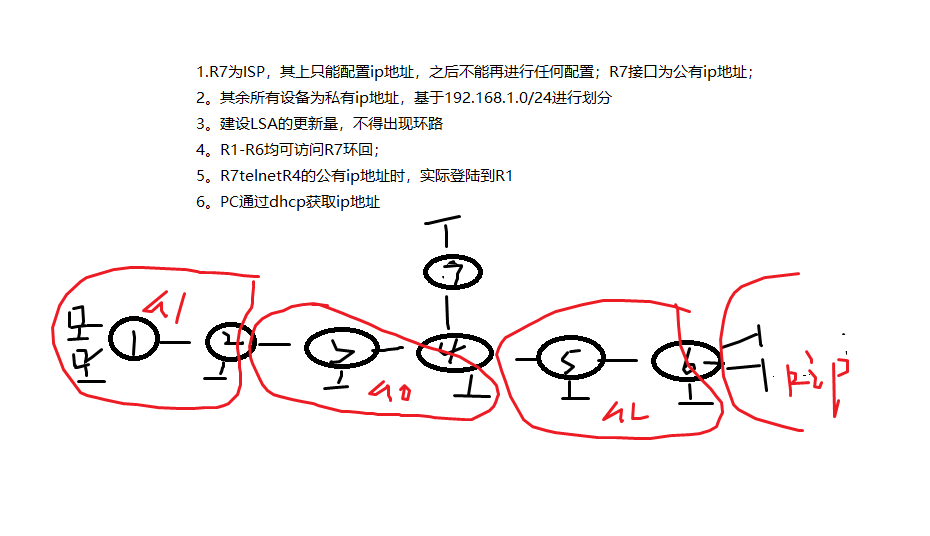

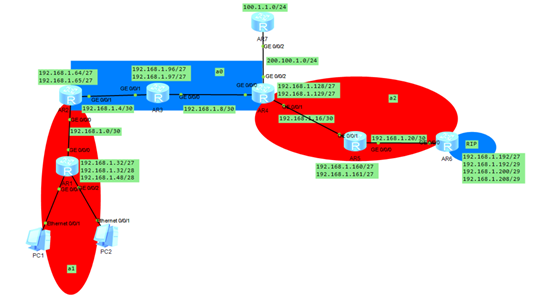

一、实验要求
二、子网划分
三、配置所有IP地址

四、配置DHCP

dhcp enable  先开启DHCP服务
#
ip pool a   创建池塘a
 gateway-list 192.168.1.33
 network 192.168.1.32 mask 255.255.255.240
 dns-list 114.114.114.114 8.8.8.8
#
再在需要下发地址的路由器接口上开启功能
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/0]dhcp select global


dhcp enable  先开启DHCP服务
#
ip pool b   创建池塘b
 gateway-list 192.168.1.49
 network 192.168.1.48mask 255.255.255.240
 dns-list 114.114.114.114 8.8.8.8
#
再在需要下发地址的路由器接口上开启功能
[r1]interface GigabitEthernet 0/0/2
[r1-GigabitEthernet0/0/0]dhcp select global

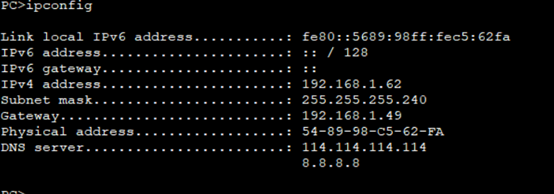

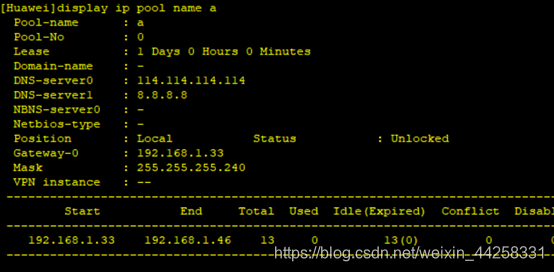

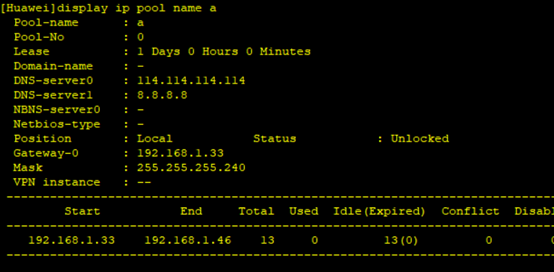

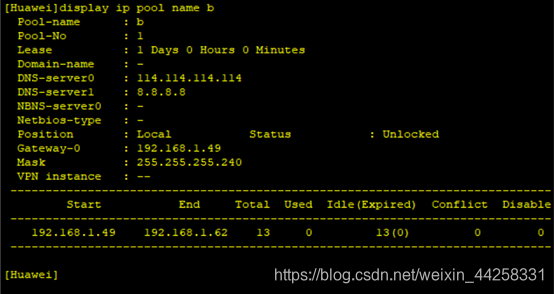

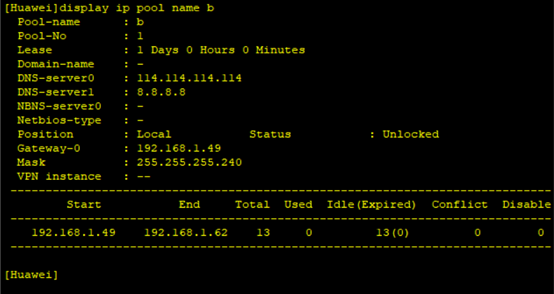

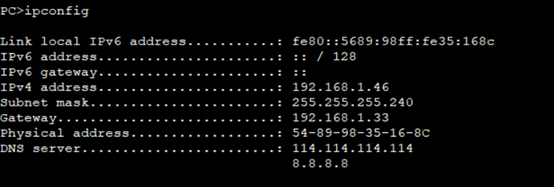

查看

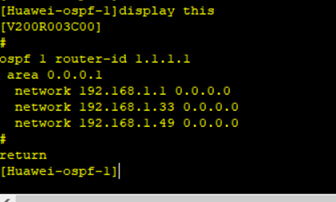

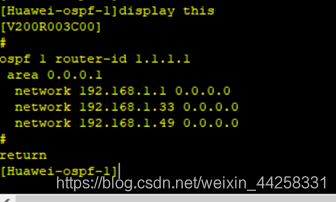

五、配置OSPF

R2

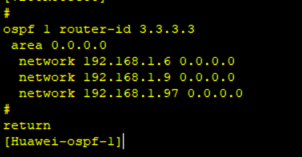

R3

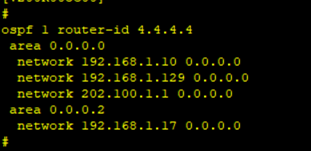

R4

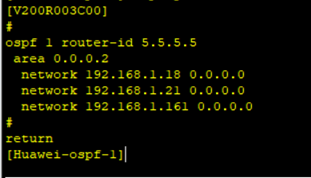

R5

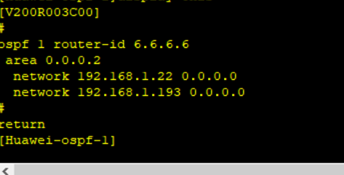

R6

六、配置RIP

在R6上将RIP路由重发布到OSPF 上

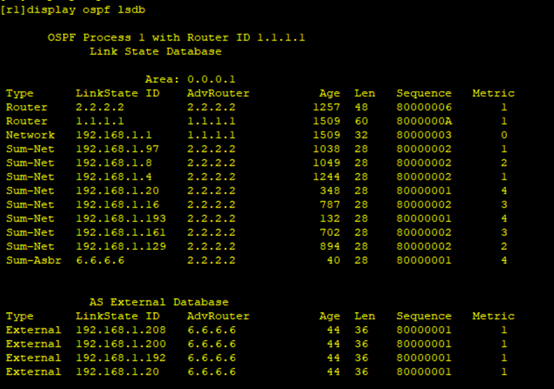

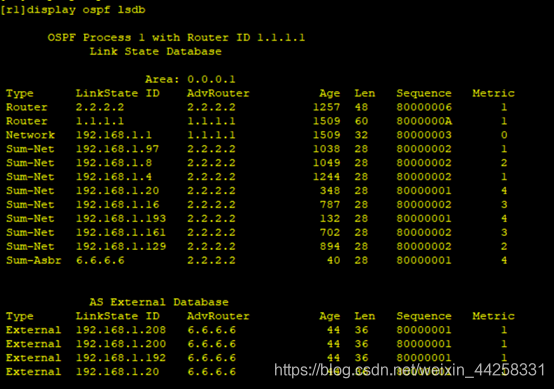

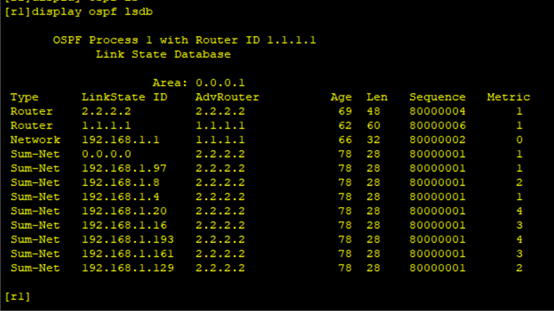

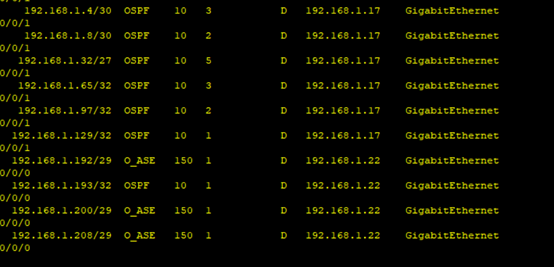

查看R1数据库表

七、优化LSA的更新量 汇总和特殊区域

汇总：
1)
域间路由汇总：
域间路由汇总—将非骨干区域汇总到骨干区域
在ABR上配置**

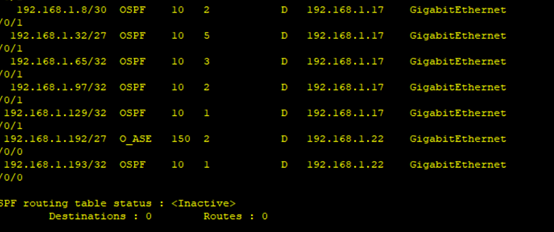

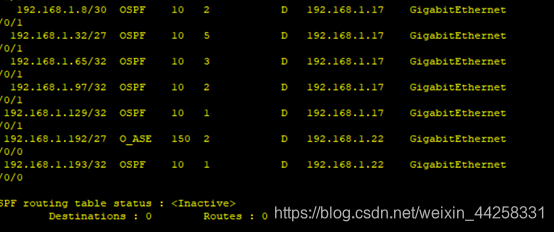

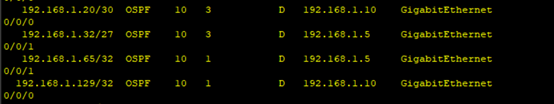

R3上查看路由表 可以看出已经汇总

2）域外路由汇总：
在ASBR上配置

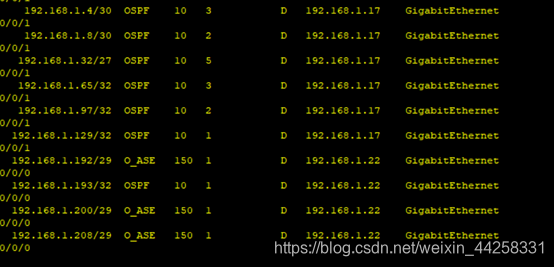

在R5上查看路由表 可看出已汇总
没汇总之前

汇总之后

特殊区域
减少非骨干区域的更新量 不能是骨干区域，不能存在的虚链路

1.不存在ASBR

1）末梢区域stub
将area1 区域更改为末梢区域，这样一来就拒绝了4、5类LSA；生成一条3类的缺省路由指向骨干区域

将area1区域内的所有路由器都更改为stub区域

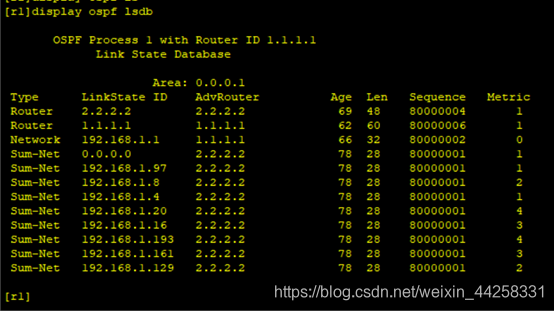

可看出已经没有4.5类lsdb

2) 完全末梢区域

在末梢区域的基础上，进一步拒绝3的lsa，仅保留一条3类的缺省；
先将该区域配置为末梢，区域然后仅在abr上定义完全即可；

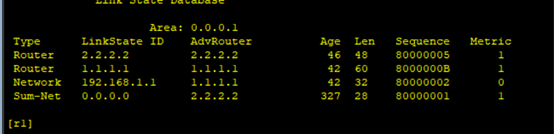

验证查看数据库表 看出三类lsdb已经化为一条3类的缺省

2.存在ASBR

1） NSSA 非完全末梢区域
该区域拒绝其他区域的ASBR产生的4/5LSA；本地区域内ASBR产生的5类LSA，以7类在本区域传播，从本区域进入骨干区域时由ABR（新的ASBR）转换为5类；同时自动产生一条7的缺省指向骨干区域

area2区域中的所有路由器均要更改区域

查看r5的路由表

2） 完全NSSA区域

在NSSA的基础上，进一步拒绝3的LSA；生成一条3类缺省指向骨干区域； 先将该区域配置为NSSA区域，然后仅在ABR上定义完全即可

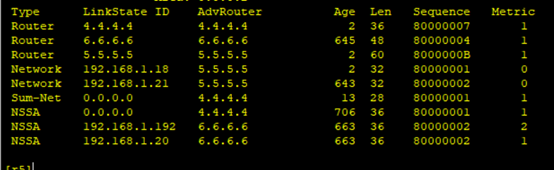

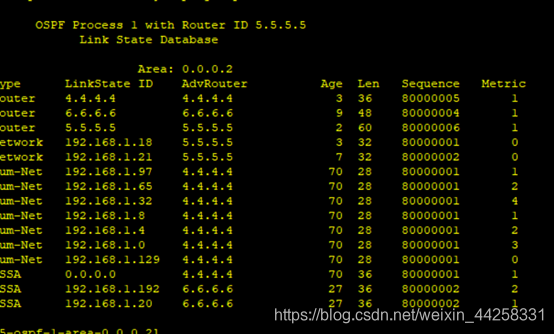

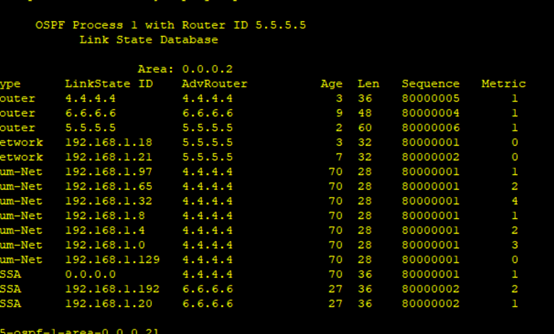

查看R5数据库表

八 、 实现R1-R6均可访问R7环回

首先在R2-R4上 写通往外网的静态缺省 R1R5R6都本来包含缺省

配置NAT 一对多
实现一个公网地址对应多个私网地址
在边界路由器R4上配置easy-nat

注意：最后要在有公网IP地址那个接口上调用

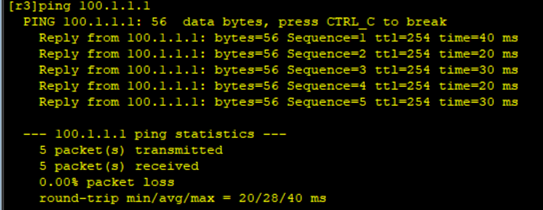

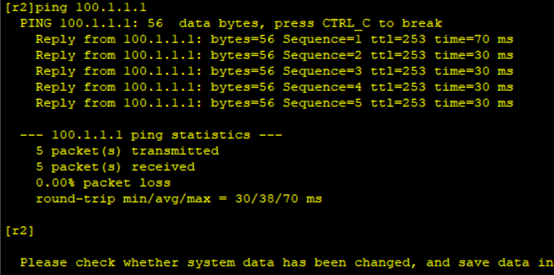

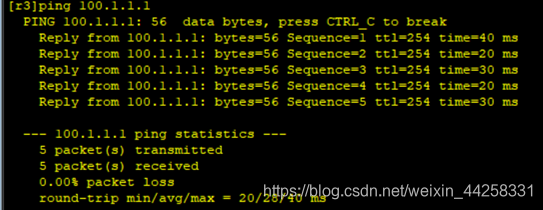

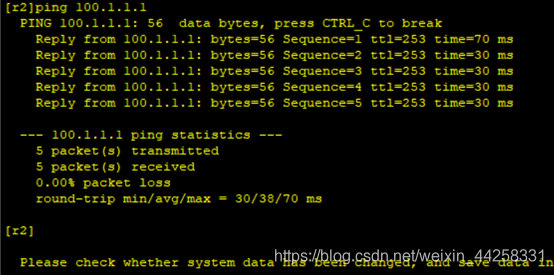

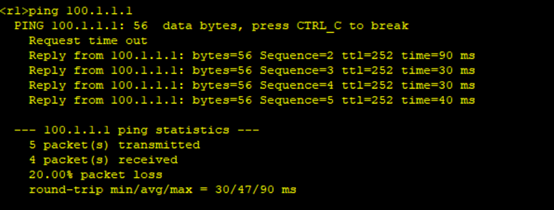

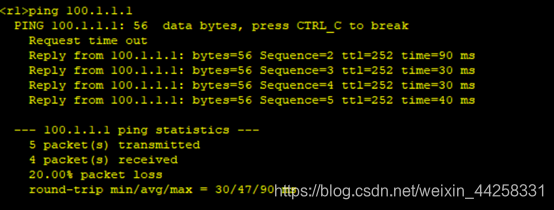

测试

九 、实现R7telnetR4的公有地址IP 实际登陆到R1

在R1上开启telnet功能

在R4上配置nat服务器 （端口映射）

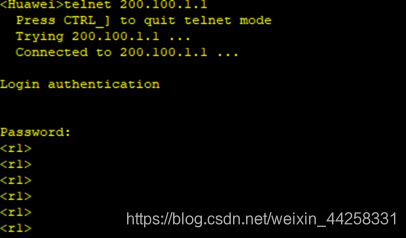

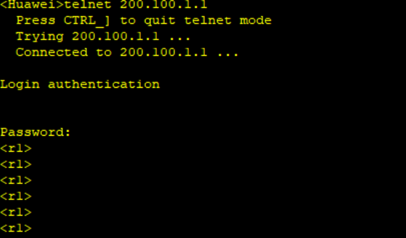

测试：切记 是在<>模式下进行telnet
