IP技术 -- 11 VXLAN之二

在数据中心大二层网络技术中有提到，Overlay技术是目前大二层网络最热点的技术，可适用于目前整个数据中心，甚至跨数据中心的大二层组网。

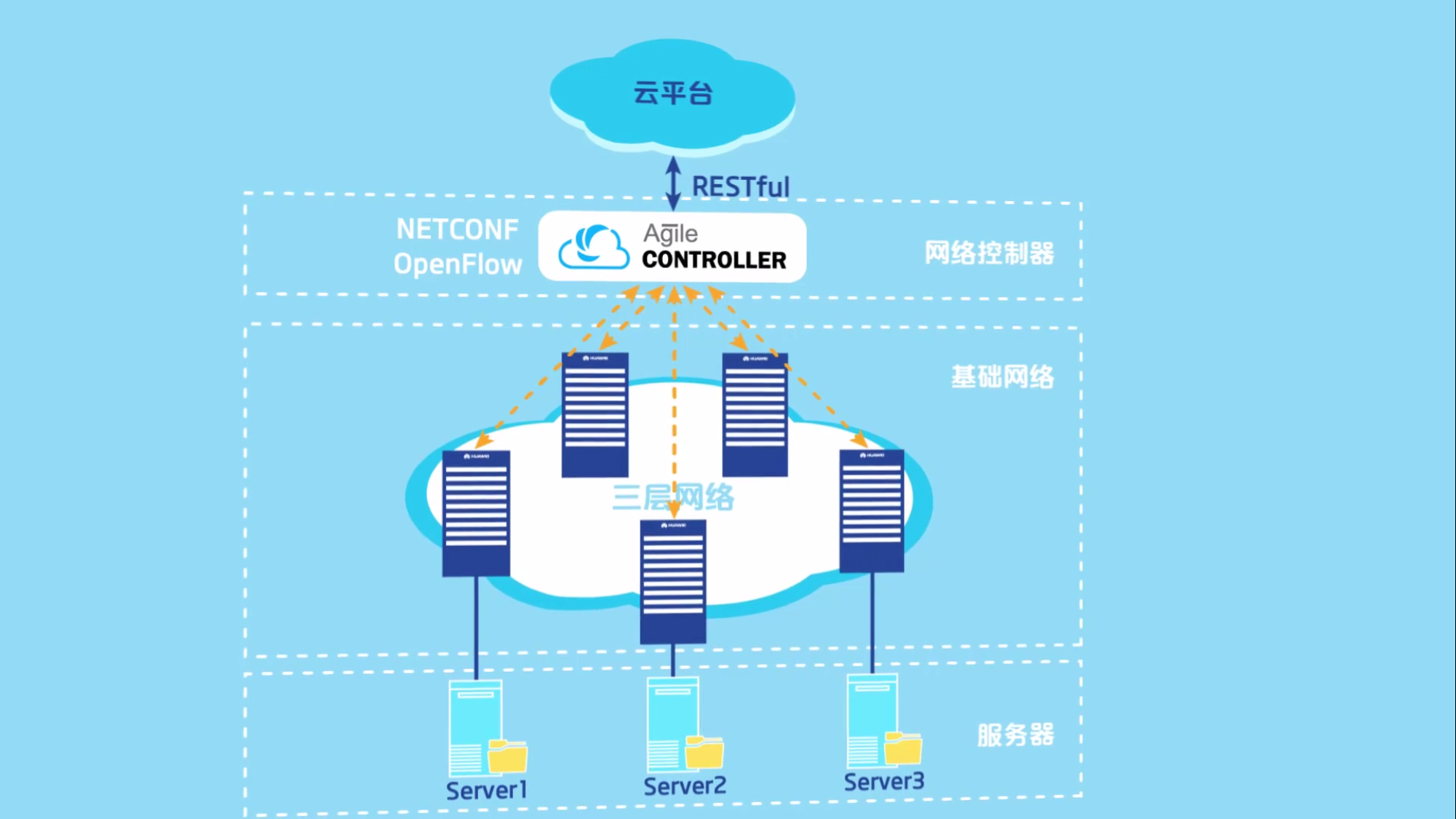

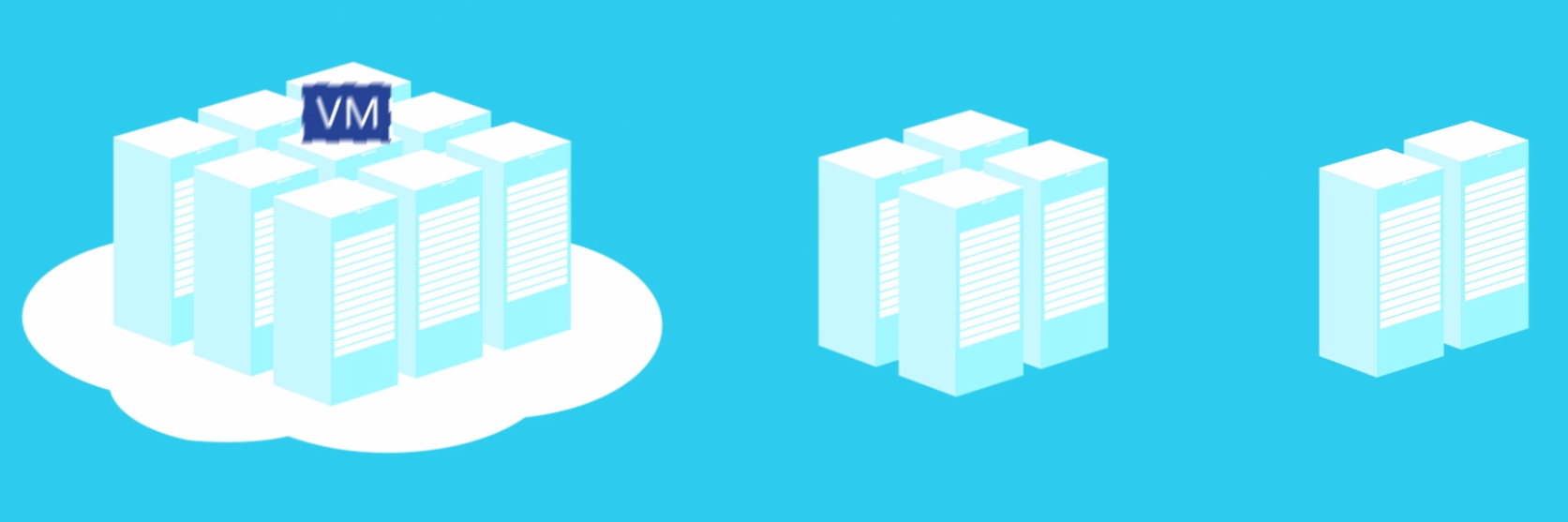

随着数据中心租户规模的越来越大，虚拟机的数量也大幅增加，此时传统二层网路的隔离技术VLAN因其Tag域只有12bit，仅能划分出4096个虚拟二层网络，已经无法满足大二层网络中标识大量用户集的需求，同时，为了使数据中心的资源得到灵活的调配，需要支持虚拟机跨分区，甚至跨数据中心的灵活迁移，这时基于VLAN的传统二层网络很难做到虚拟机在迁移前后的IP和MAC地址不能改变。

为了帮助数据中心完成上述挑战，VXLAN（Virtual eXtensible Local Area Network）技术应用而生，是一种在三层网络上构造虚拟化二层网络的技术。

首先，VXLAN引入了类似VLAN ID的用户标识，称为VXLAN Network Identifier（VNI），它由24bit组成，可以构划分出1600万个相互隔离的虚拟二层网络，可以支持大二层网络的用户隔离

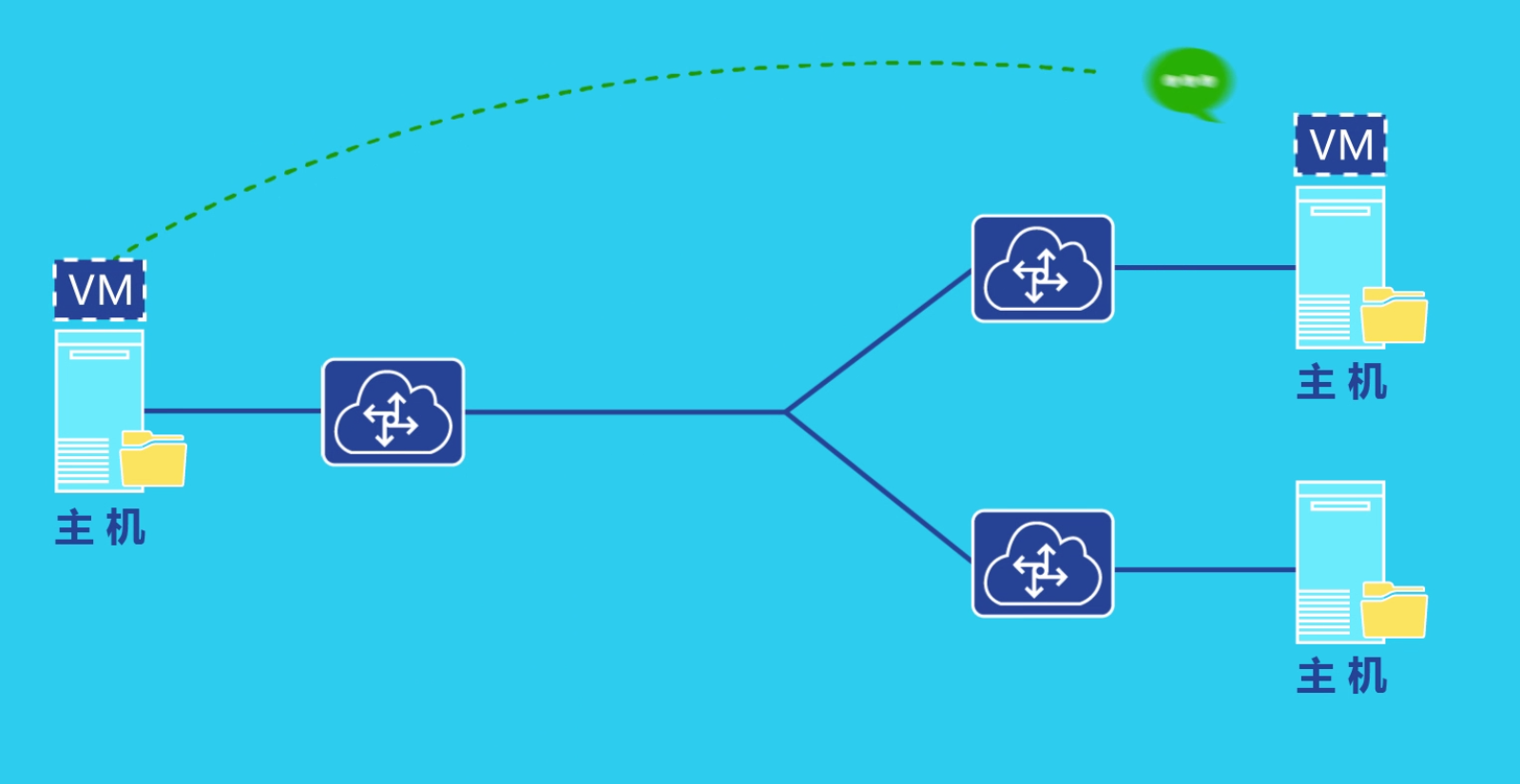

其次，VXLAN使用MAC in UDP的封装方式，将虚拟机发出的原始以太报文，完整的封装在VXLAN信息中，在现有承载网络中进行透明传输，到了目的地，通过解封装VXLAN信息，将原始二层报文发给目标虚拟机，从而实现了虚拟机之间的相互通信，这样，虚拟机彻底摆脱了二三层网络的范围限制，可以跨设备，跨分区，甚至跨数据中心的自由迁移

这里，在承载网络中进行透明传输的MAC in UDP包含的VXLAN信息报文究竟长什么样呢？

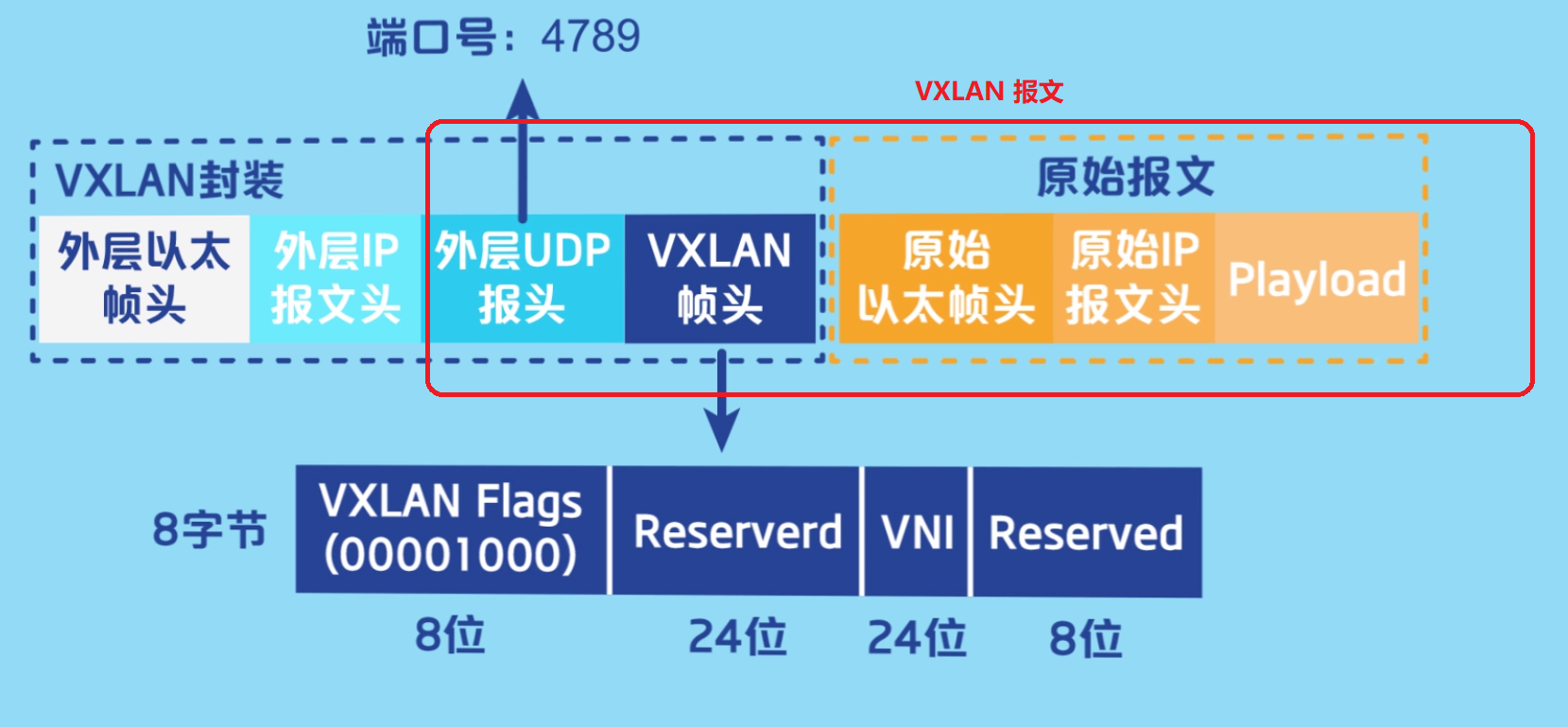

除了虚拟机发出的原始报文外，添加8字节的VXLAN帧头，该帧头中的24位VNI用于标识该报文处于哪个VXLAN隧道，然后添加外层UDP报头，其目的端口号为4789，用于标识该报文为VXLAN报文，最后使用承载网络的IP和MAC地址作为外层头进行封装，这样，封装后的报文就像普通IP报文一样，可以通过承载网络进行转发。

为了将本端发送的原始报文通过VXLAN网络传送给远端虚拟机，需要指定进行VXLAN信息封装/解封装的设备VTEP，在两个VTEP之间建立VXLAN隧道，VXLAN可以通过静态/动态两种方式进行建立，

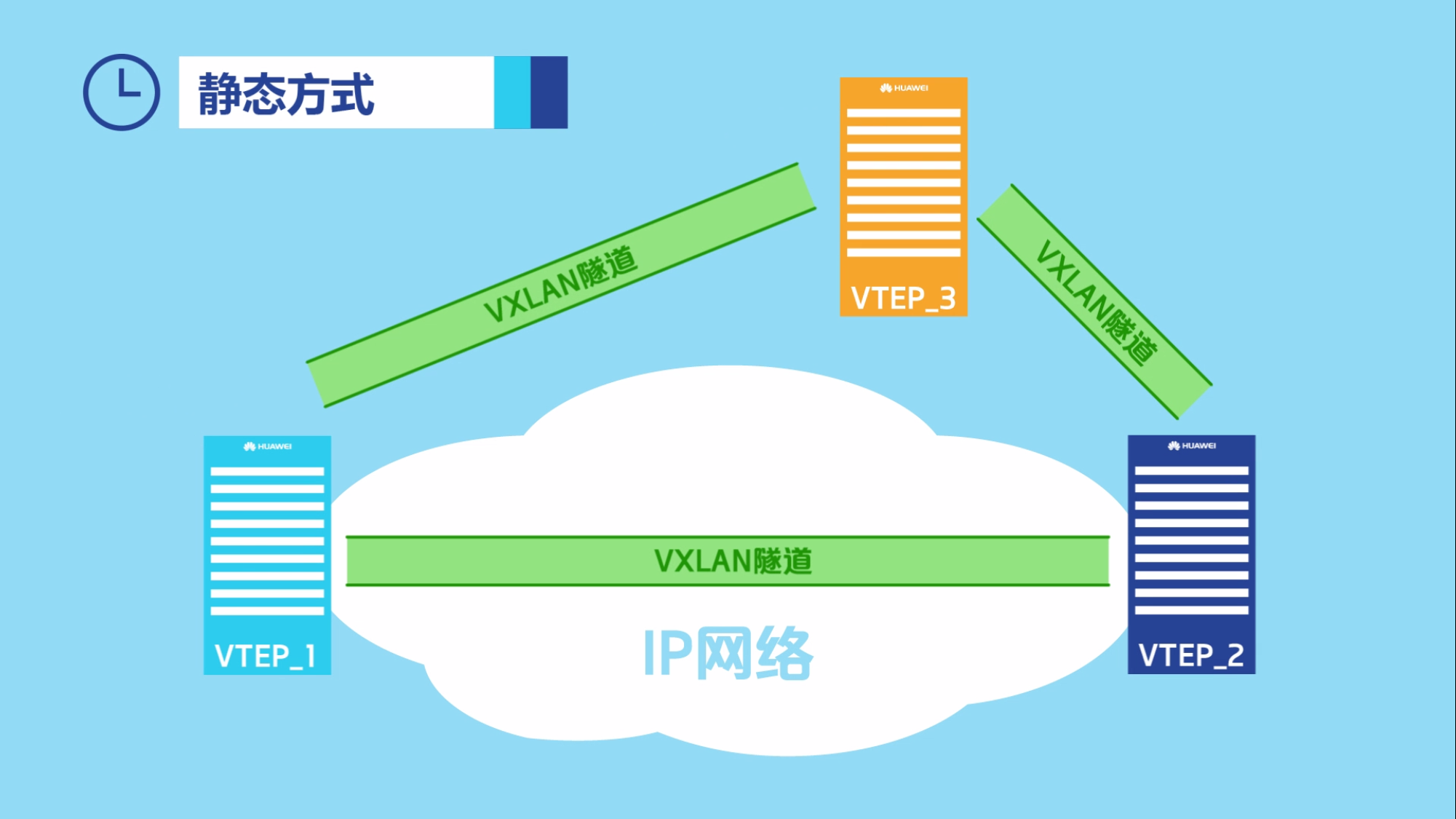

静态方式是用户手动方式指定VXLAN的源/目的IP地址，作为本端/对端的VTEP地址，从而人为的在本端VTEP和对端VTEP之间建立VXLAN隧道。这种方式下，如果添加新的VTEP，需要手工为所有的VTEP建立新VTEP之间的VXLAN隧道，当VTEP越来越多时，这种方式就显得越来越麻烦了。

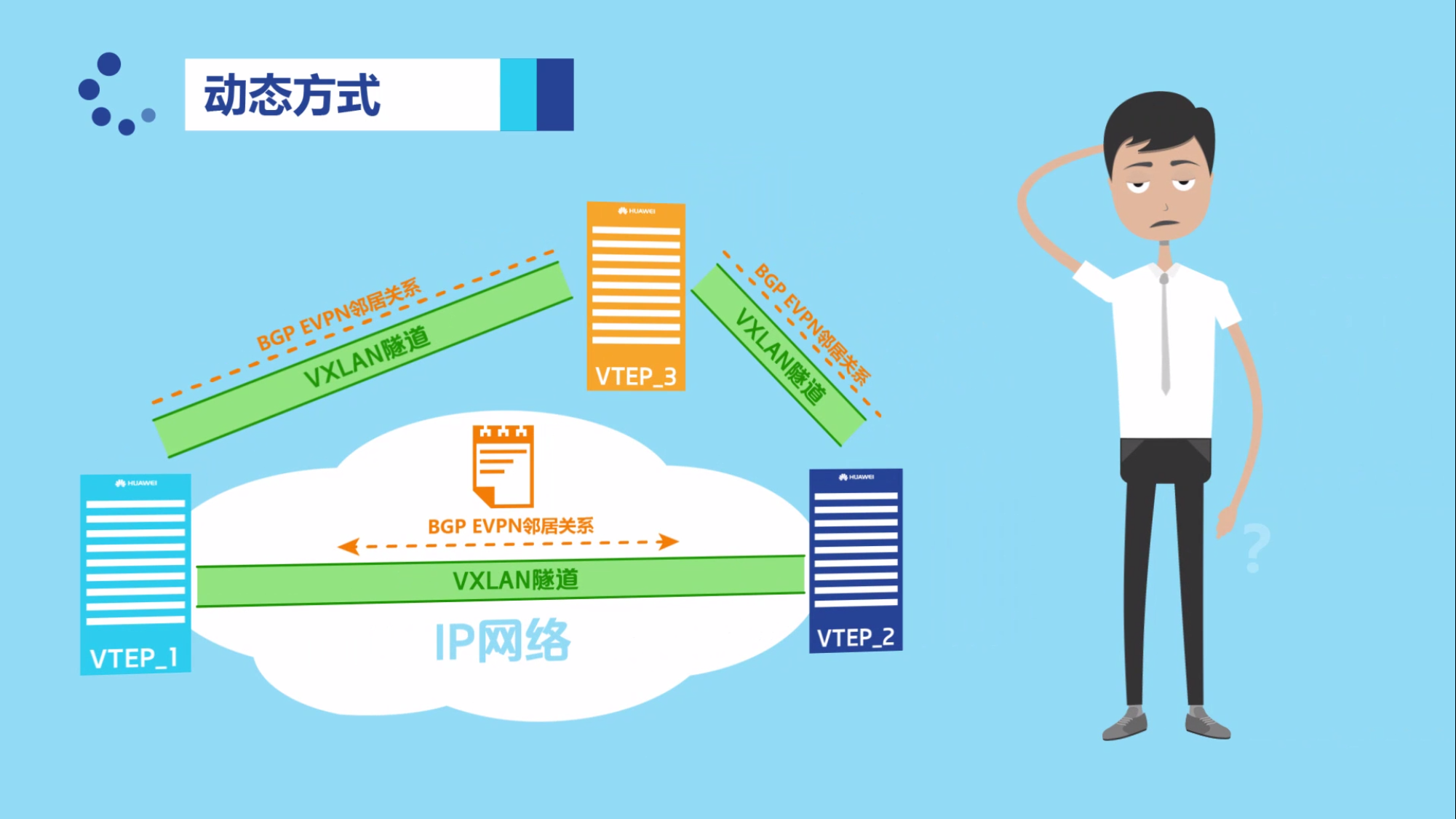

动态方式是在VTEP之间建立BGP EVPN邻居关系，通过BGP EVPN协议自动在本端和远端VTEP之间建立VXLAN隧道。如果新增VTEP，就需要手工在所有VTEP与新的VTEP之间建立BGP EVPN全连接，部署还是比较麻烦

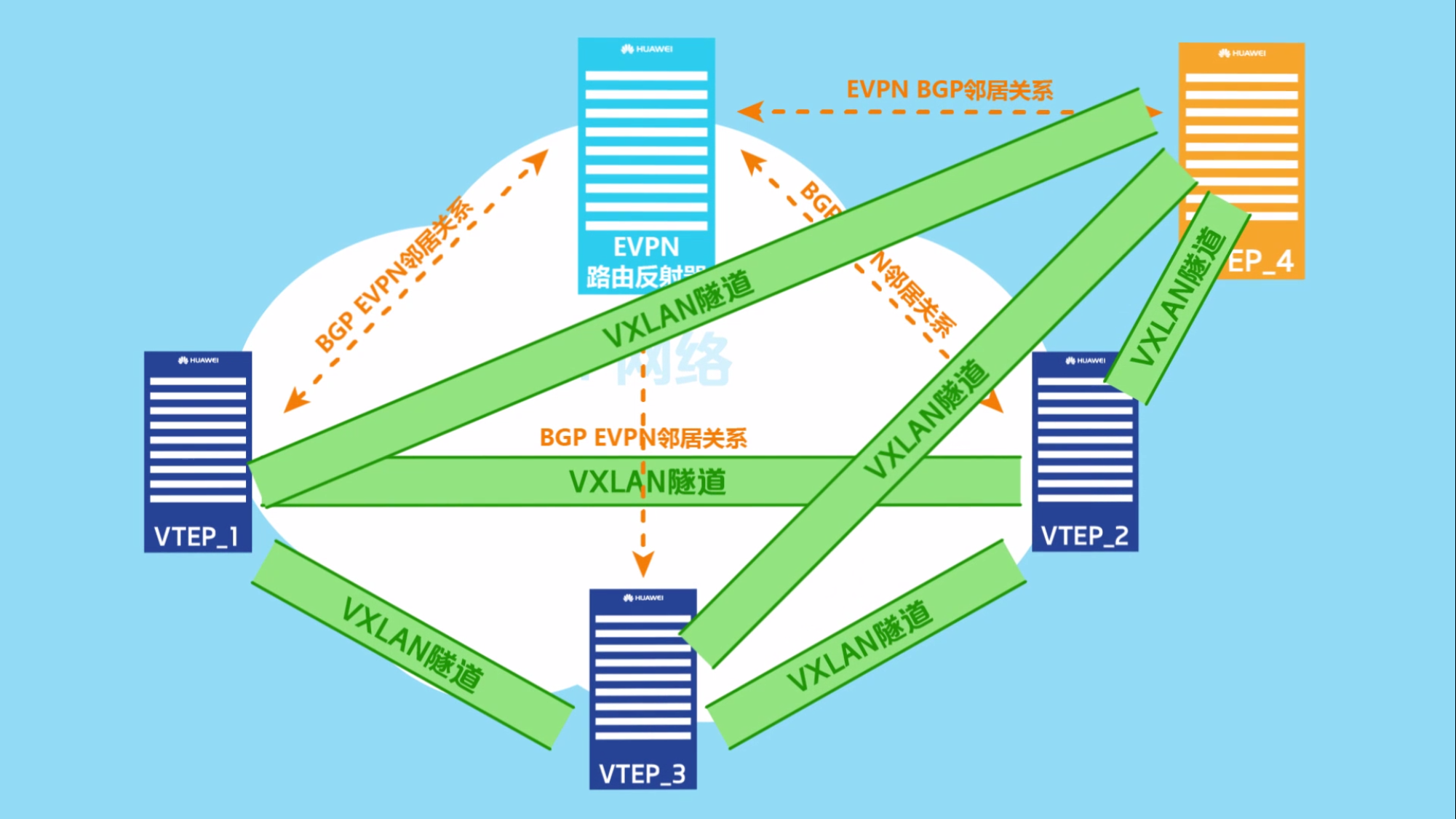

没关系，因为通过在网络中部署EVPN路由发射器RR可以很轻松的解决这个问题，这里，所有VTEP都只需要跟RR建立BGP EVPN邻居关系，RR收到新的VTEP加入的消息后，会发射给所有路由器，从而在所有VTEP和新的VTEP之间自动建立VXLAN隧道。

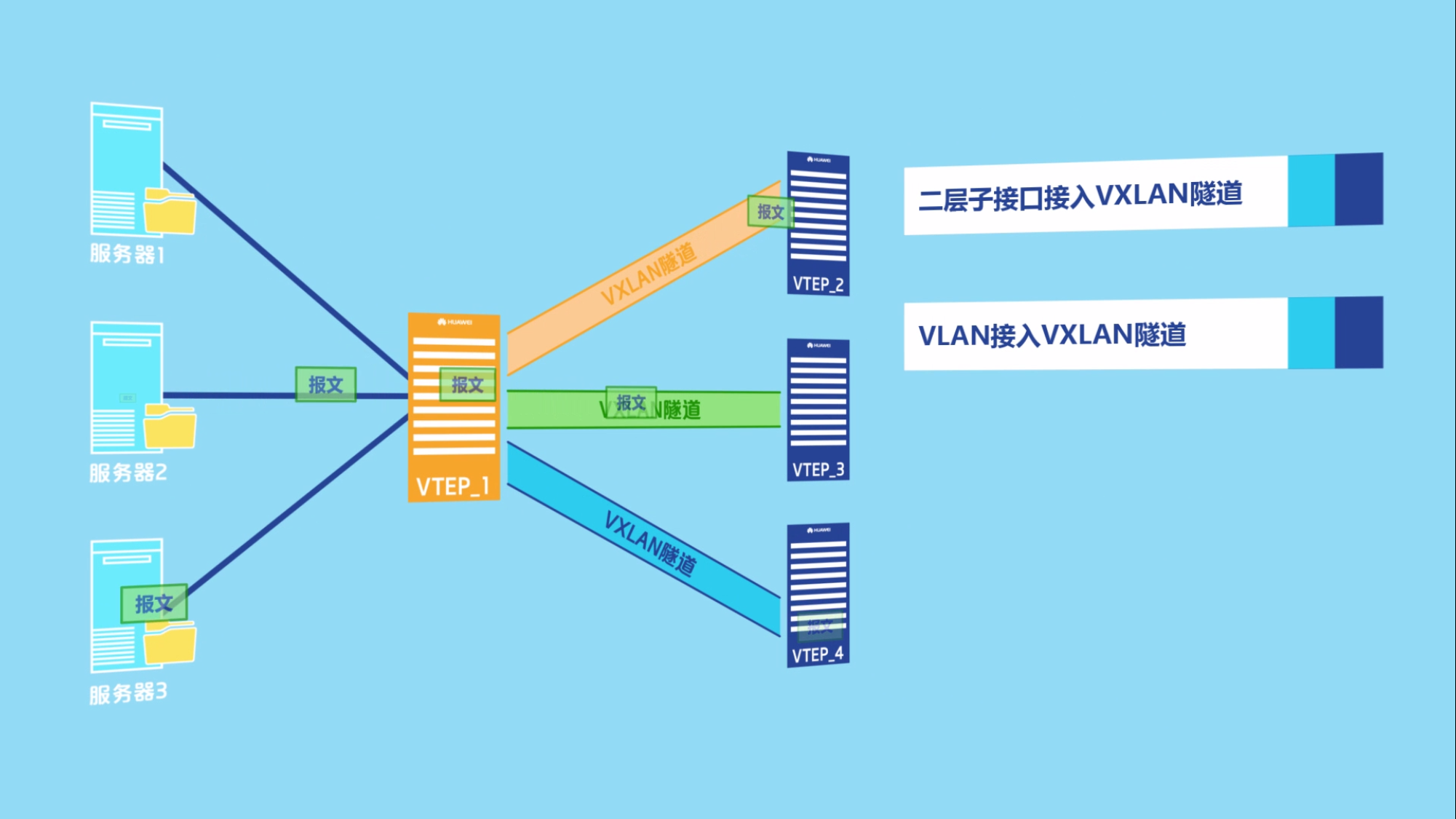

VXLAN隧道建立成功后，如何确定网络中的每个报文是否需要进入VXLAN隧道，且具体属于哪个VXLAN隧道呢？

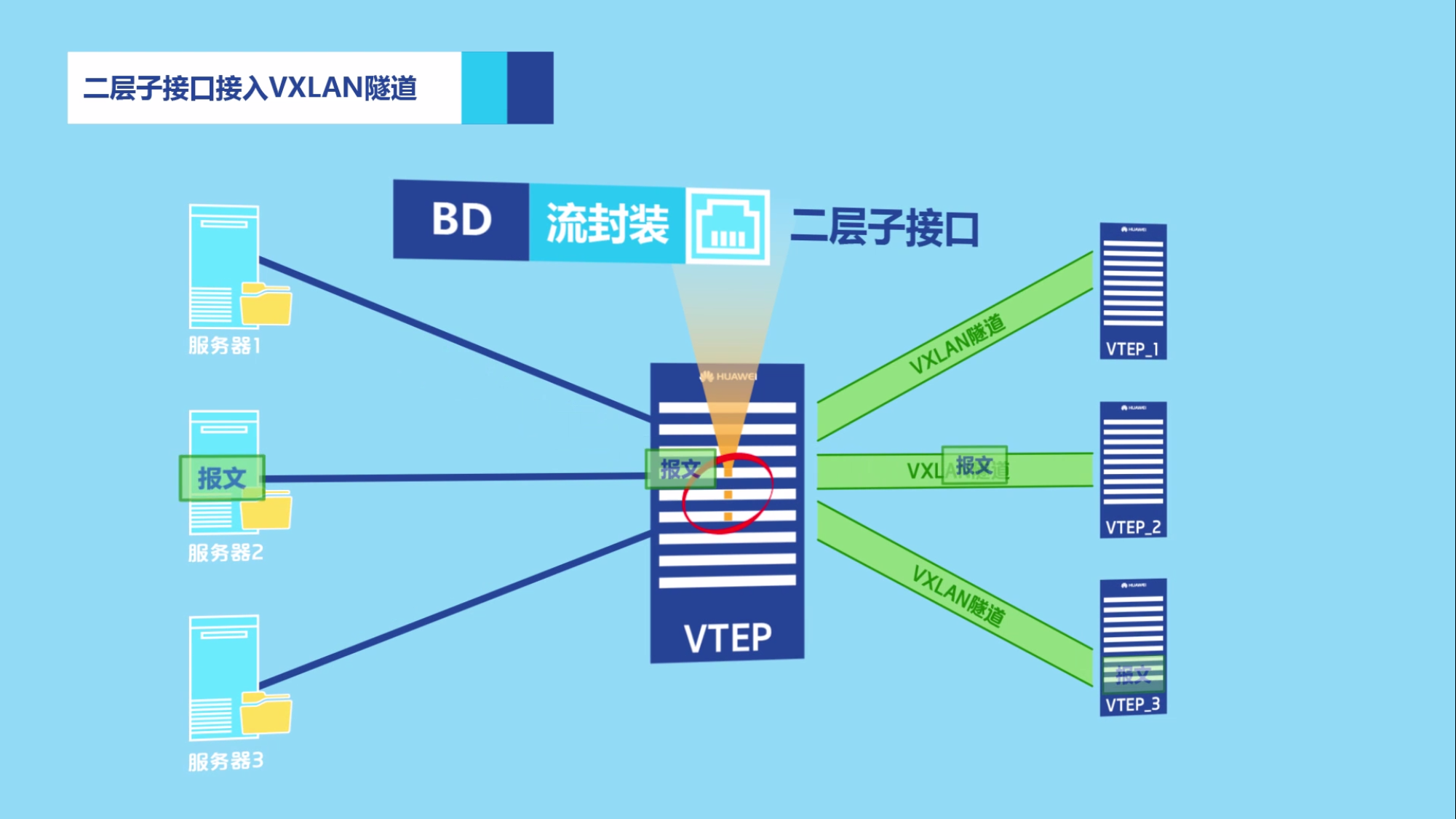

1. 二层子接口接入VXLAN隧道

二层子接口是VTEP上的逻辑接口，它归属于VTEP物理接口下，通过配置不同的流封装类型并绑定VNI对应的广播域BD信息，以将不同的二层报文接入VXLAN隧道。

当前的流封装类型有以下几种：

untag类型：该类型接口只接收不带vlan tag的报文，不论是对原始报文进行VXLAN封装还是解封装VXLAN报文，该类型接口都不会对原始报文进行VLAN tag处理，包括添加、替换和隔离

dot1q类型：该类型接口只接收具有给定vlan tag的报文，该类型接口对原始报文进行VXLAN封装时，会剥离外层的VLAN tag，在解封装VXLAN报文时，如果内层报文带有vxlan tag，则替换成指定的VLAN tag后进行转发。如果内层报文没有VLAN tag，则添加指定的VLAN tag后进行转发

default类型：该类型接口接收所有报文，不论其是否带有VLAN tag，不论是对原始报文进行VXLAN封装还是解封装，该类型接口都不会对原始报文的VLAN tag进行处理，包括添加/替换或隔离。

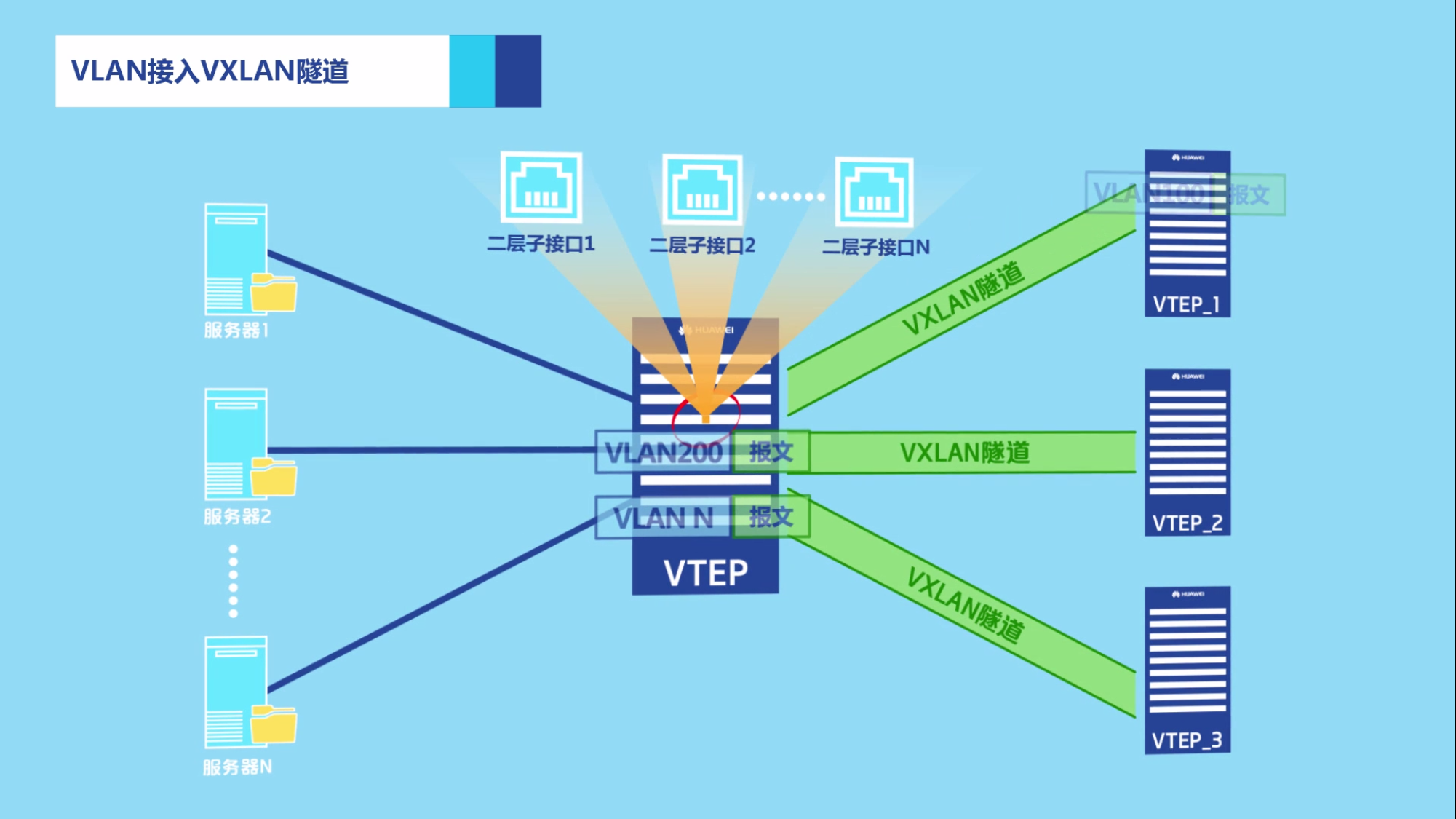

2. VLAN接入VXLAN隧道

在部署网络时，若一个物理接口收到n个携带VLAN的报文，且这些报文都需要进入VXLAN隧道，那使用二层子接口接入VXLAN隧道，则需要创建N个二层子接口进行配置，比较麻烦，VLAN接入VXLAN子接口的技术就可以解决这个问题

这里只需要物理接口下允许携带这些VLAN的报文通过，然后在VLAN下绑定VNI对应的BD信息，这样就可以很简单的将这些报文接入VXLAN隧道。报文进入VXLAN隧道后，具体是如何在VTEP上进行VXLAN封装/解封装？在网络上又是如何进行转发的？

同网段的VM-A/VM-C通信案例：

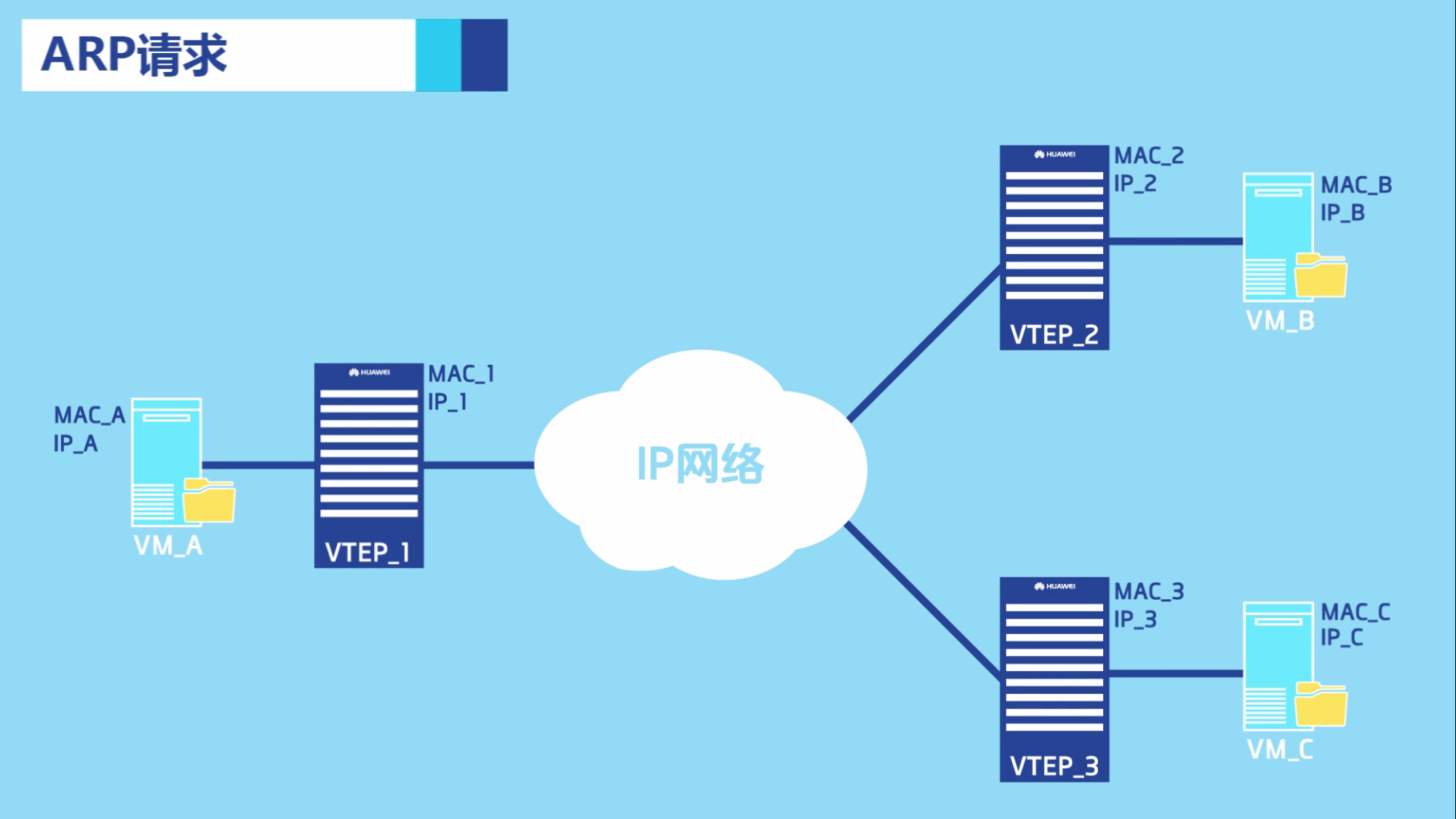

以ARP的请求和ARP应答报文的传输来介绍广播/单播报文在VXLAN网络中的转发过程

VM-A与VM-C通信时，首先应发送ARP请求报文，请求得到VM-C的MAC地址

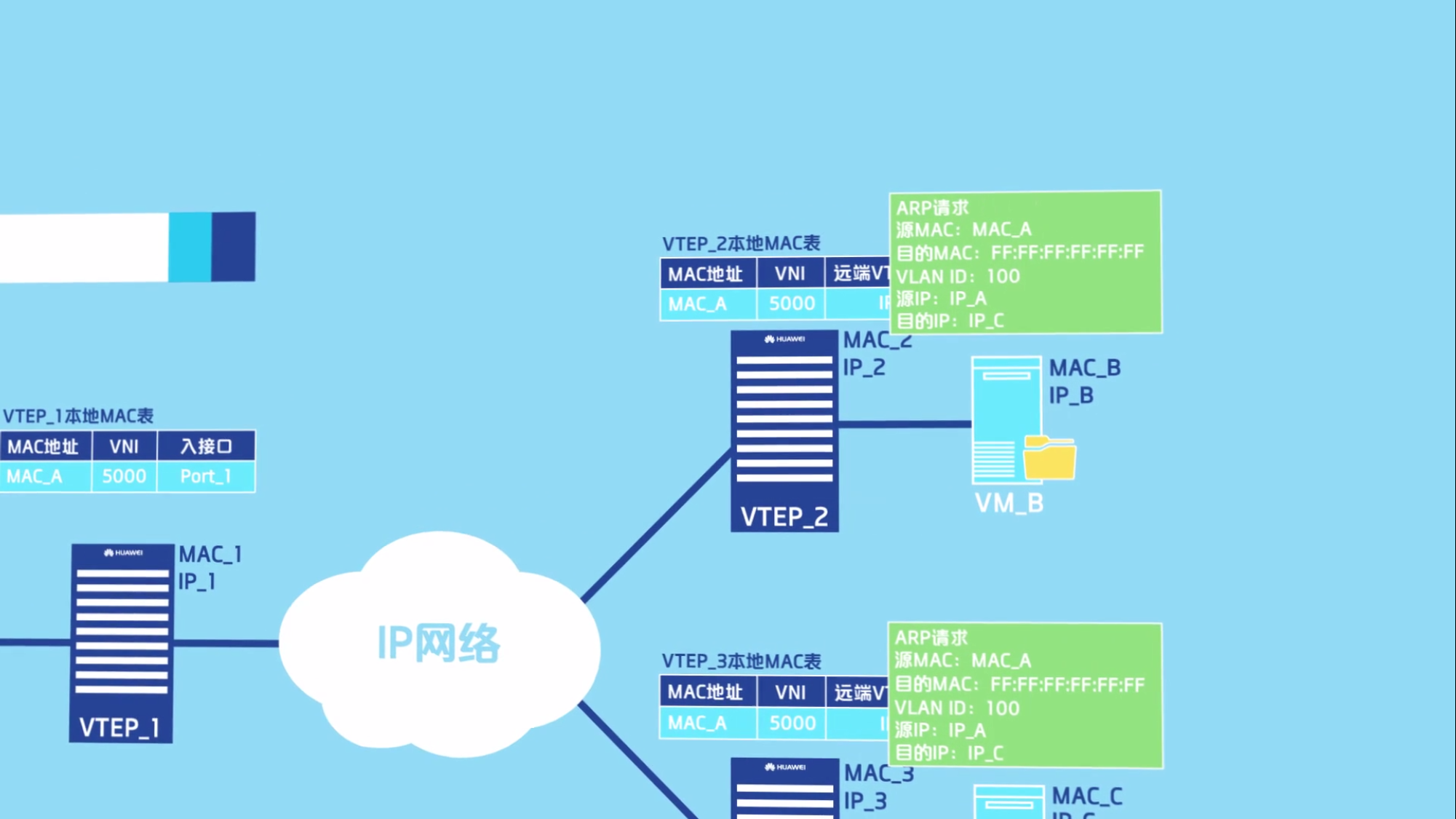

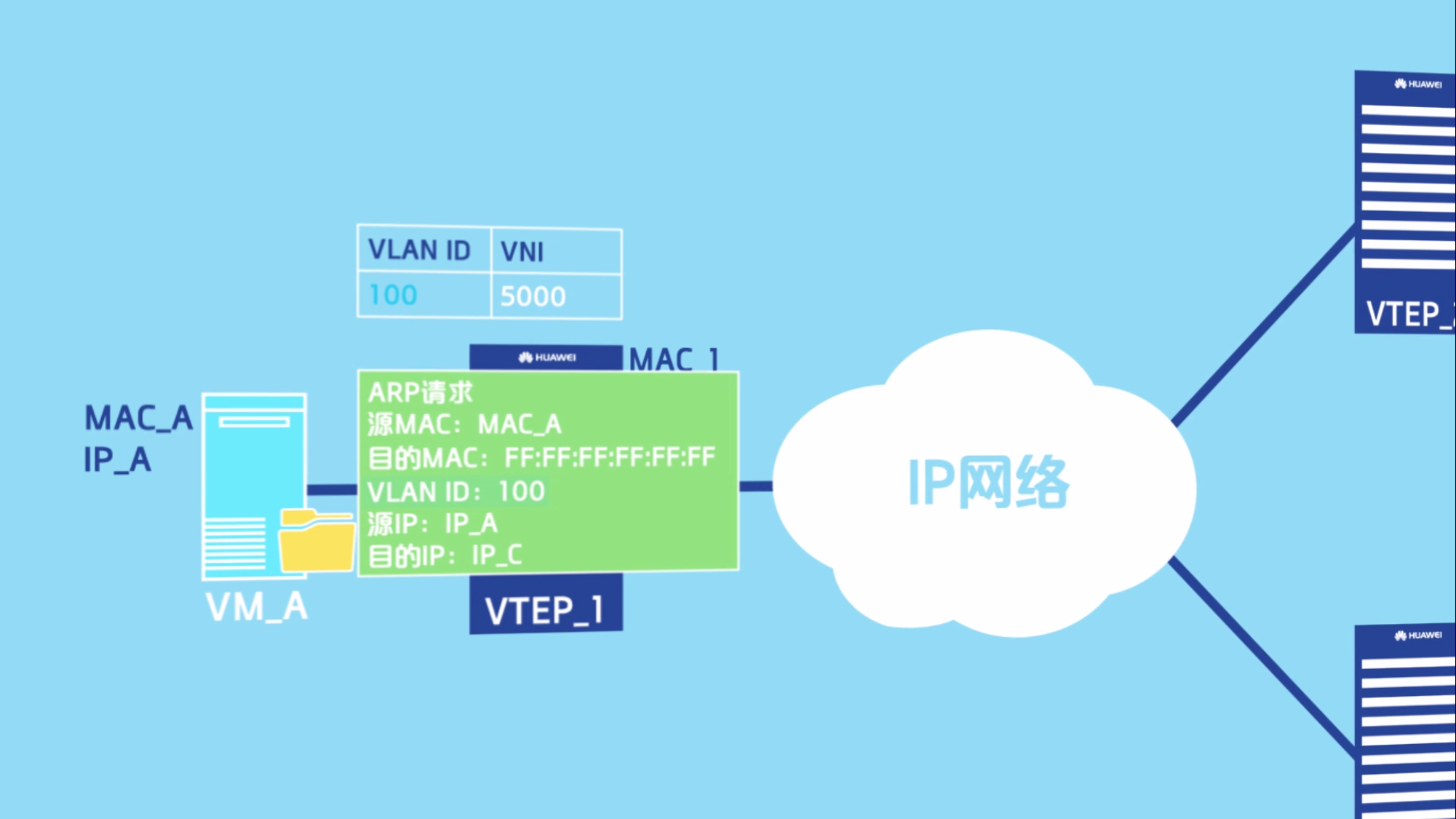

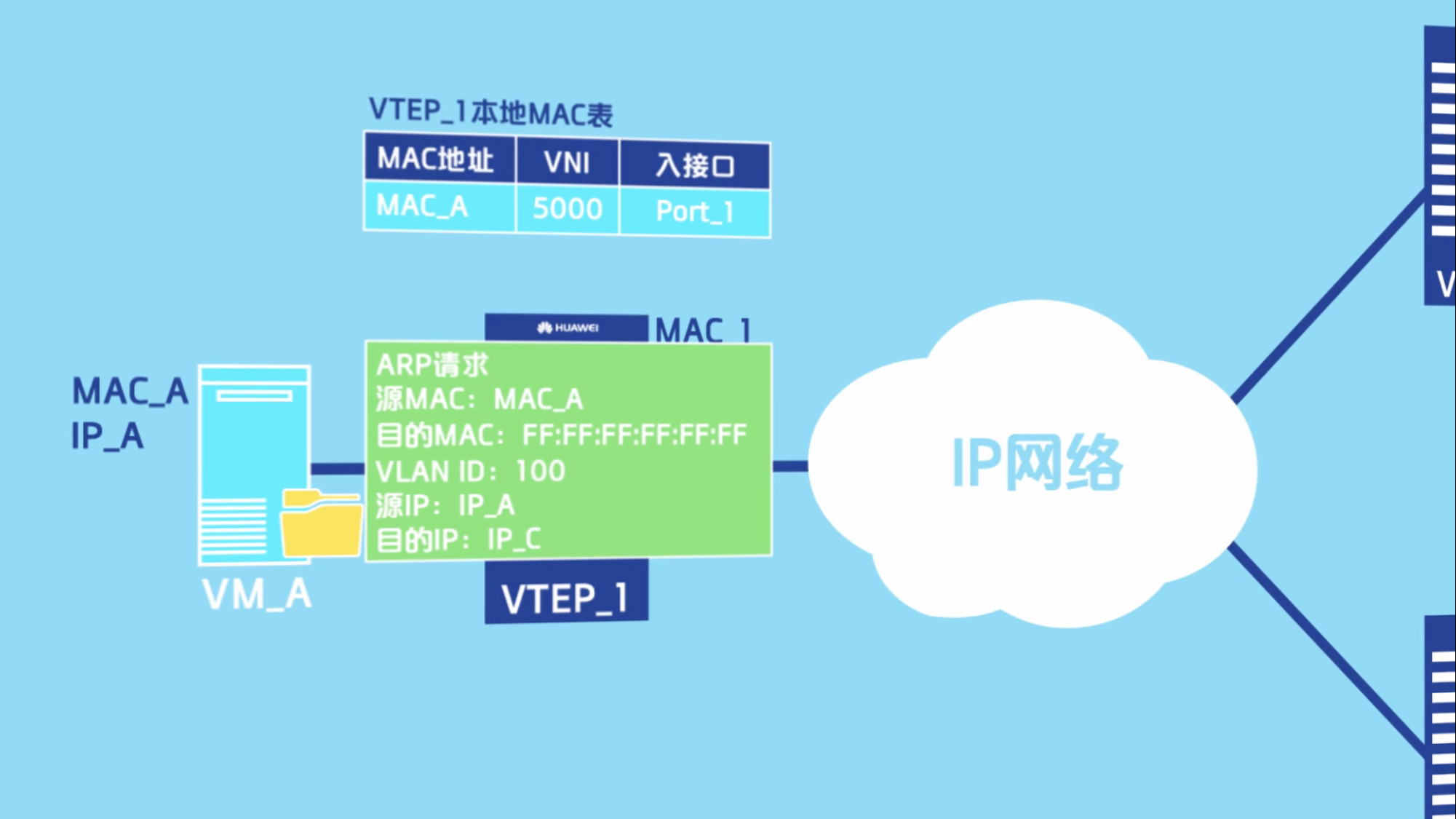

VTEP-1收到VM-A发送的ARP请求报文后，会根据报文中的VLAN判断报文需要进入VXLAN隧道，且对应的VNI为5000<VNI由VTEP来指定>

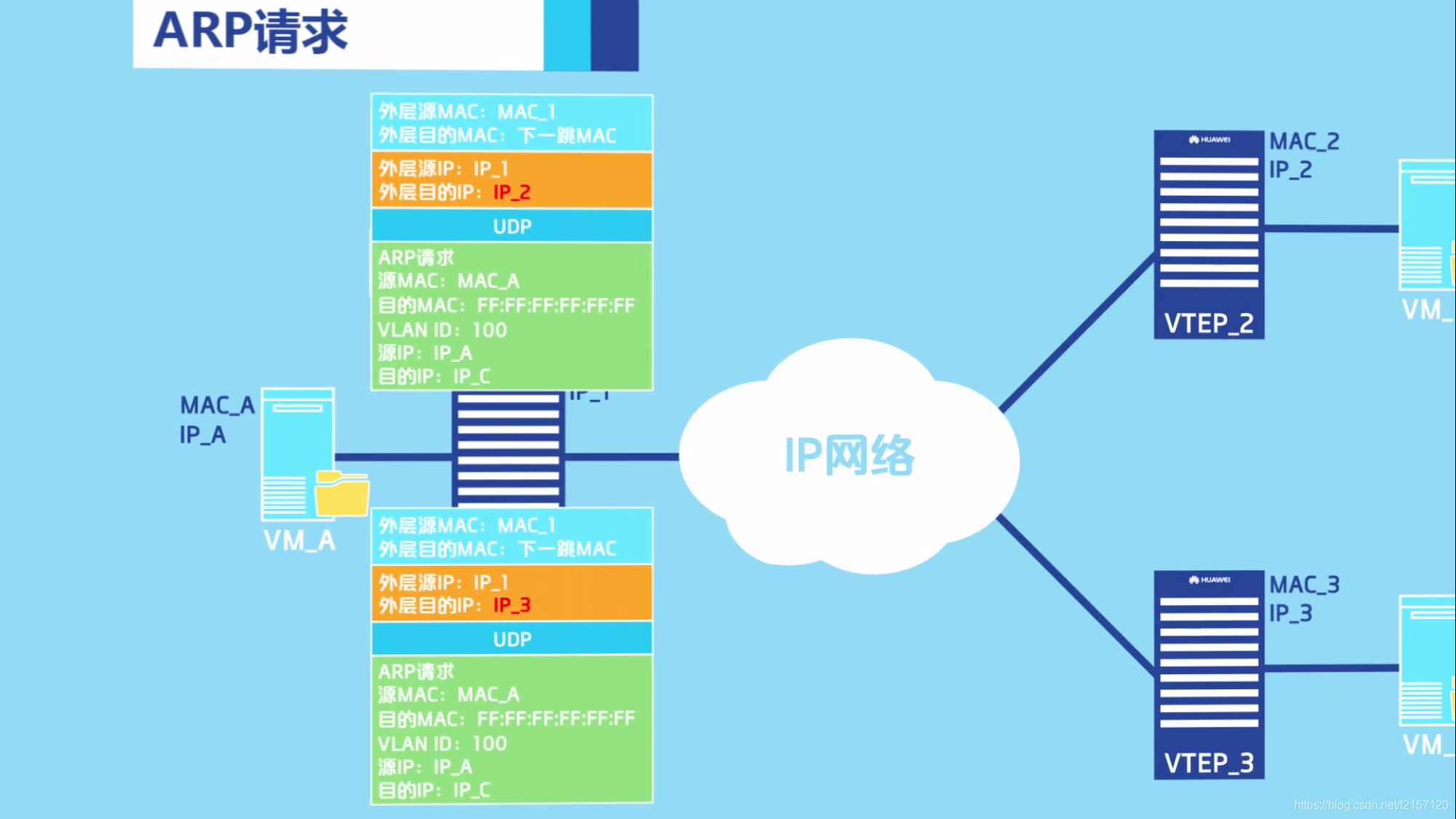

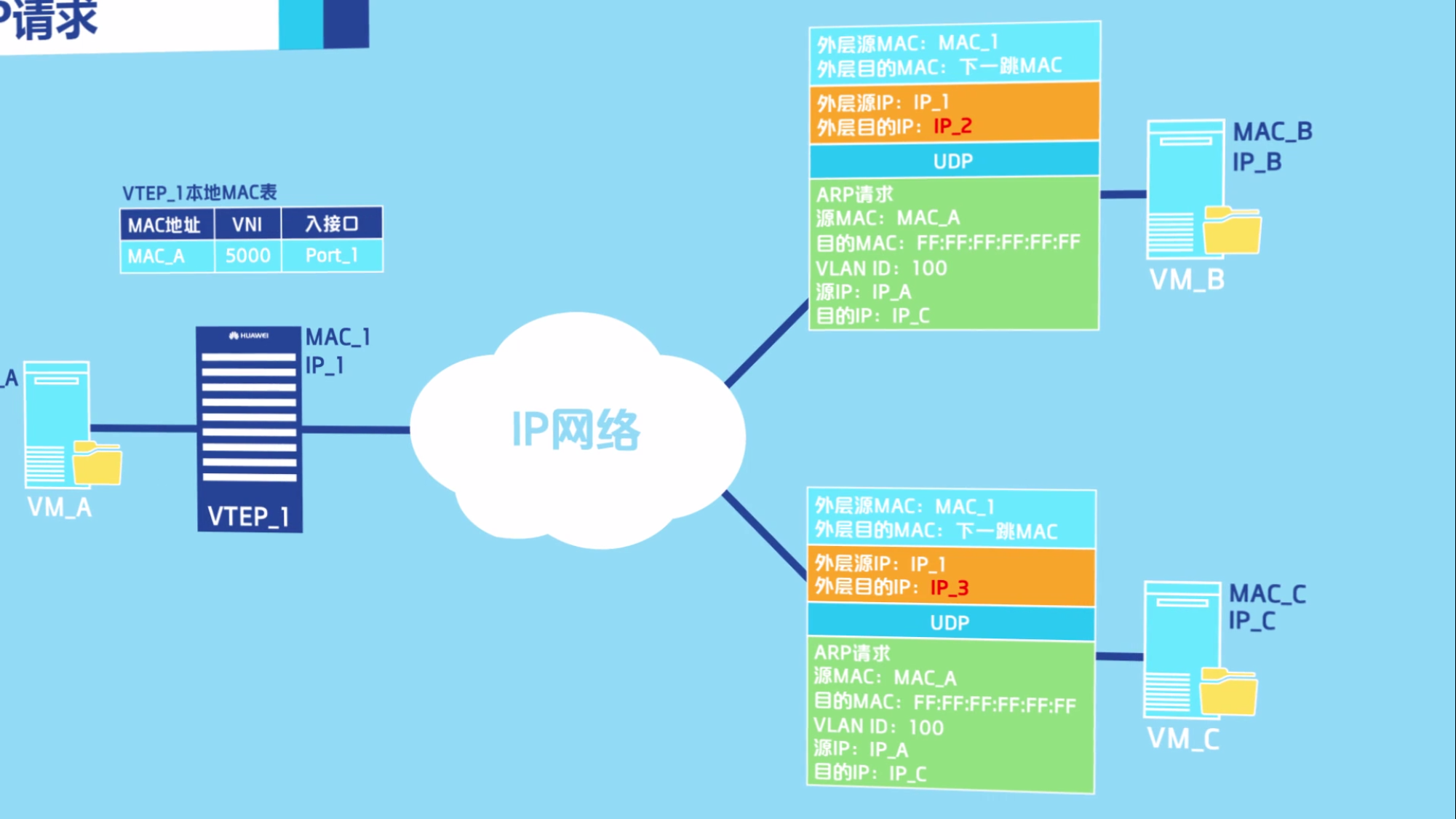

然后VTEP-1将VM-A的MAC地址学习到本地MAC表中，并记录其对应的VNI 5000，入接口Port-1，此时VTEP-1发现报文是ARP请求报文，因此需要对报文按照头端复制的机制的方式向其所有的对端VTEP进行广播处理。VTEP-1将报文进行复制，并封装VXLAN信息后，发送到同属于VNI 5000的VXLAN隧道邻居VTEP-2和VTEP-3

封装后的报文根据外层MAC和IP信息在IP网络中进行传输，直到到达对端VTEP，VTEP-2和VTEP-3对报文进行解封装，剥掉VXLAN信息后，得到VM-A发送的原始报文。

VTEP-2和VTEP-3将VM-A的MAC地址学习到本地MAC表中，并记录其对应的VNI为5000，远端VTEP地址为IP-1

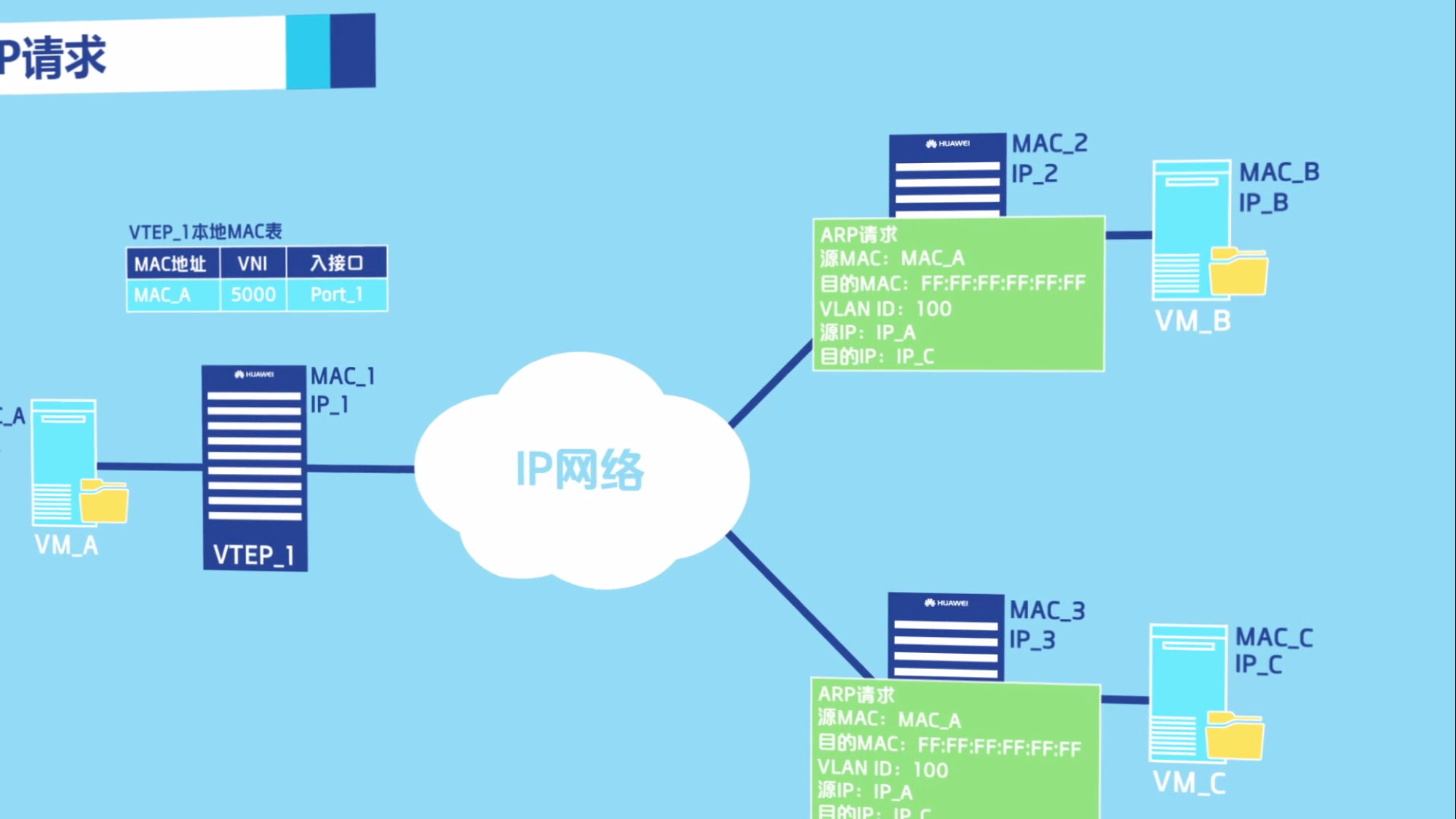

VTEP-2和VTEP-3根据VM-A发送的原始报文中的VLAN信息，将报文在对应的VLAN中进行广播，

VM-B和VM-C接收到VM-A发送的ARP请求后，VM-B发现目的IP不是本机IP，会将报文丢弃。 VM-C发现目的IP是本机IP，则对ARP请求进行应答，VM-C会向VM-A发送ARP应答报文

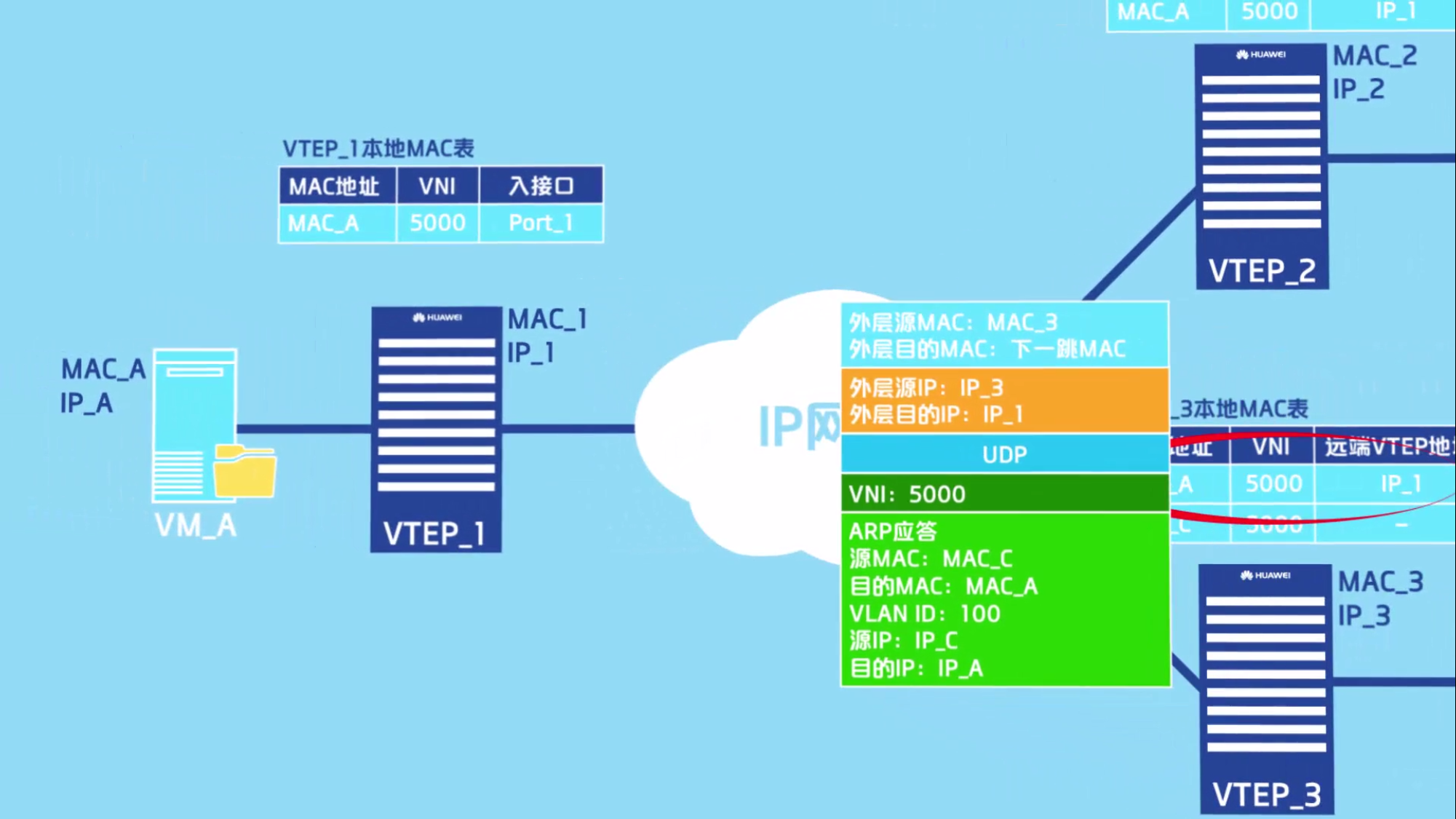

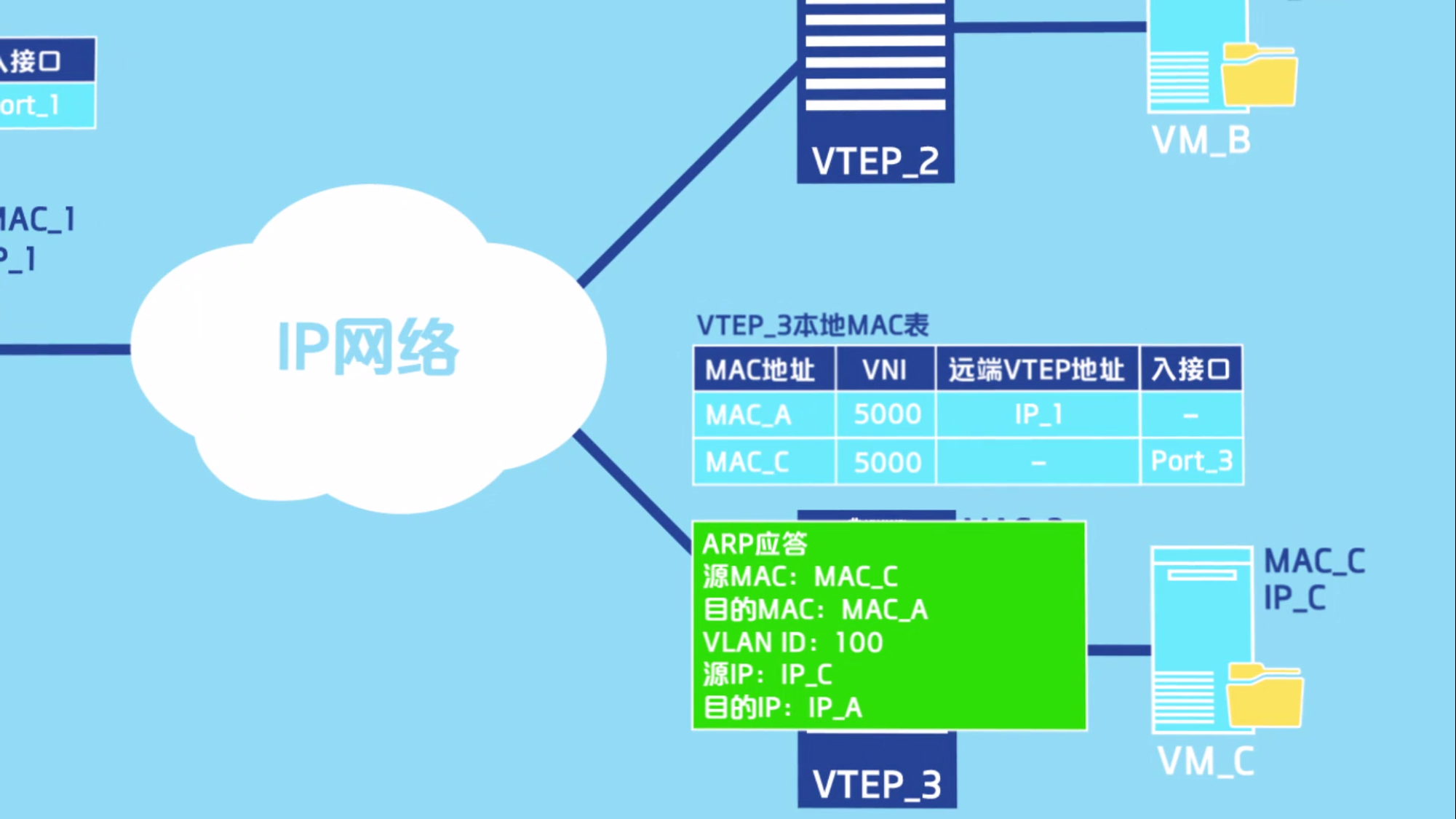

VTEP-3收到VM-C发送的ARP应答报文后，根据报文中的VLAN判断报文进入的VXLAN隧道VNI为5000，VTEP-3会将VM-3的MAC地址学习到本地MAC地址表中，并记录其对应的VNI为5000，入接口为port-3,查找MAC表，发现到达VM-A的VNI为5000，远端VTEP地址为VTEP-1，从而封装VXLAN信息，并将报文发送给VTEP-1

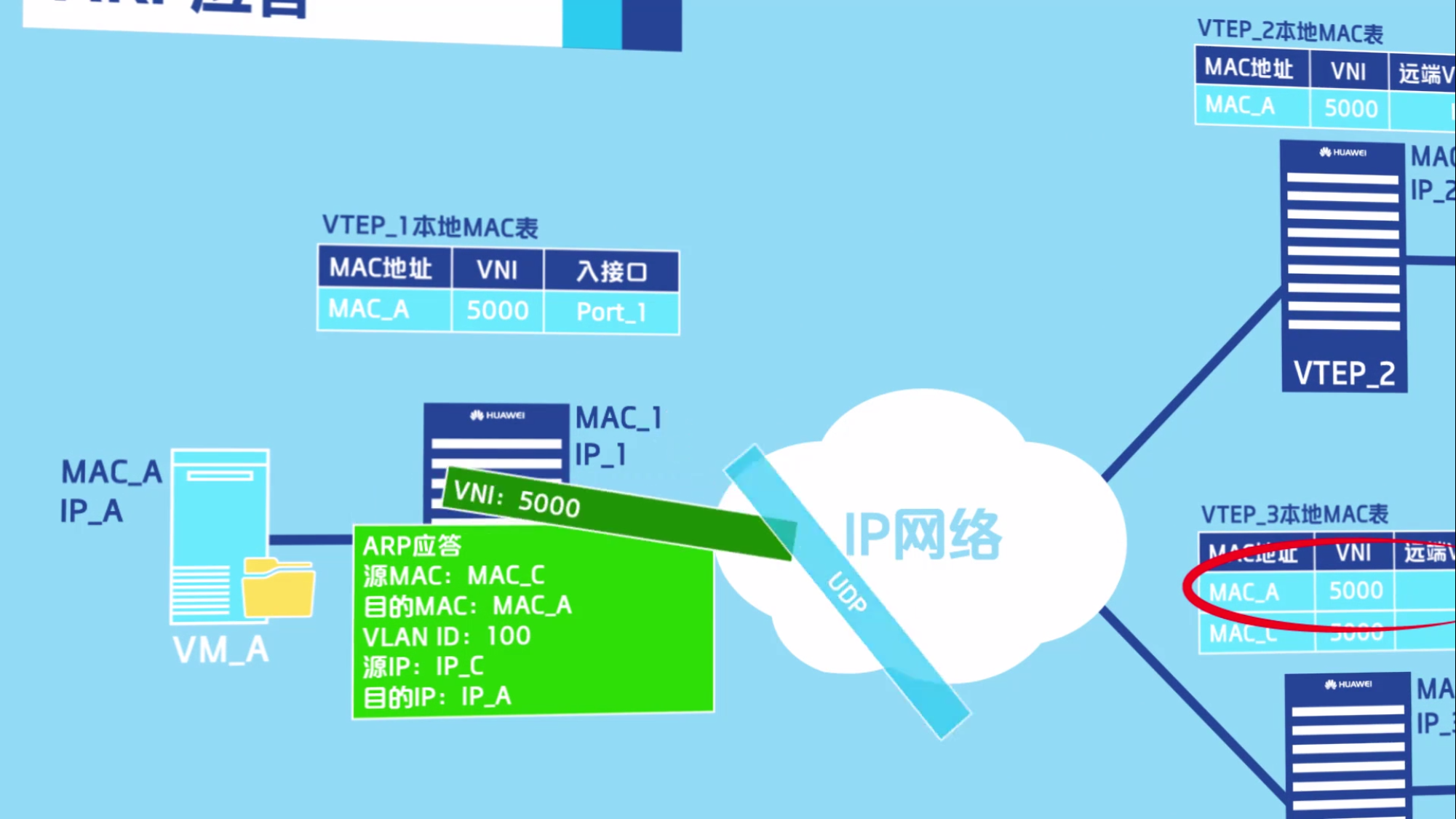

VTEP-1对报文进行解封装，得到VM-C发送的原始报文。

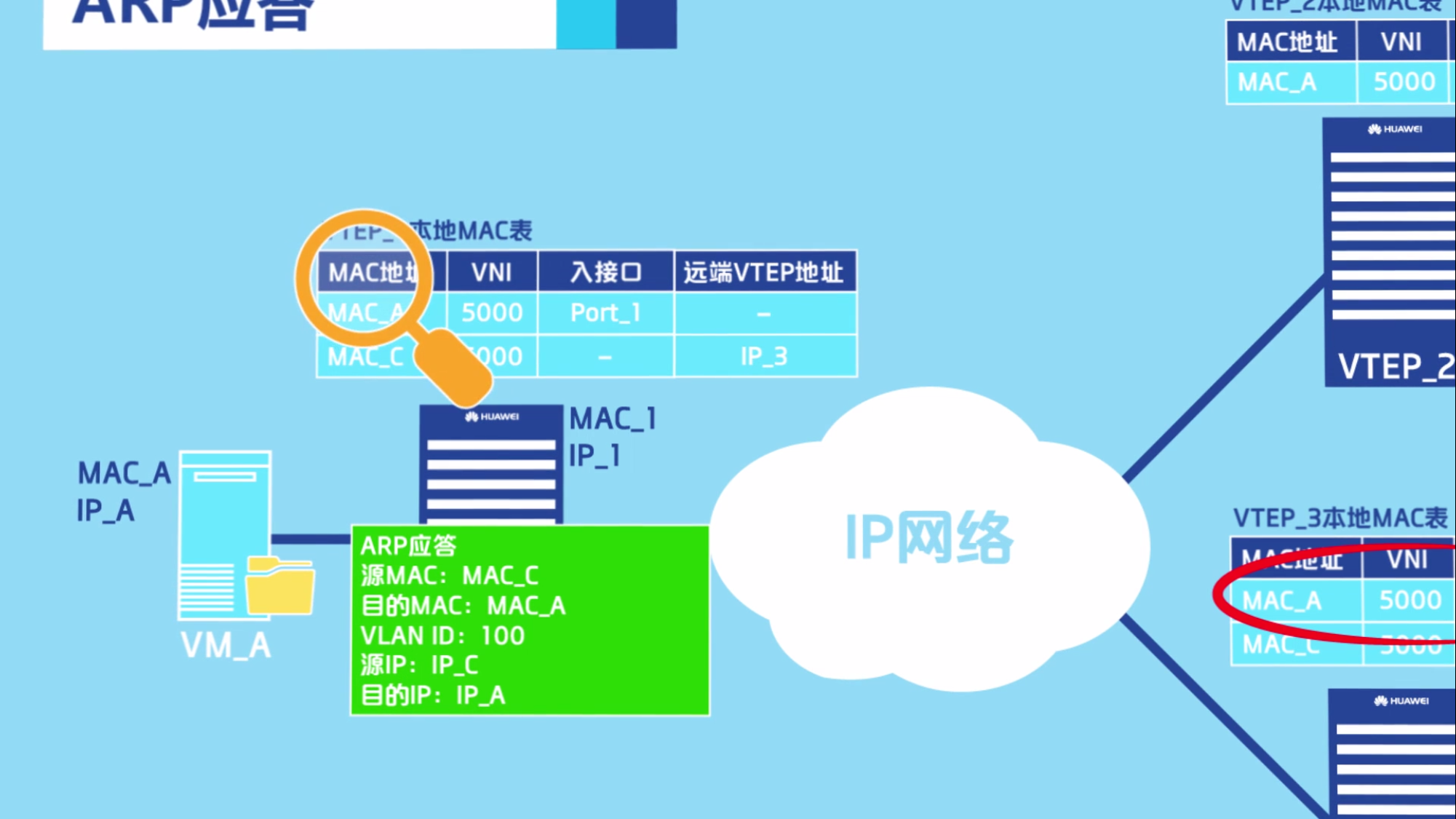

VTEP-1将VM-C的MAC地址学习到本地MAC地址表中，并记录其VNI为5000，远端VTEP的地址为IP-3，查找MAC表，发现到VM-A的出端口为Port-1，从而VTEP-1将解封装后的报文发送给VM-A，至此，VM-A与VM-C之间就可以愉快的通信了。

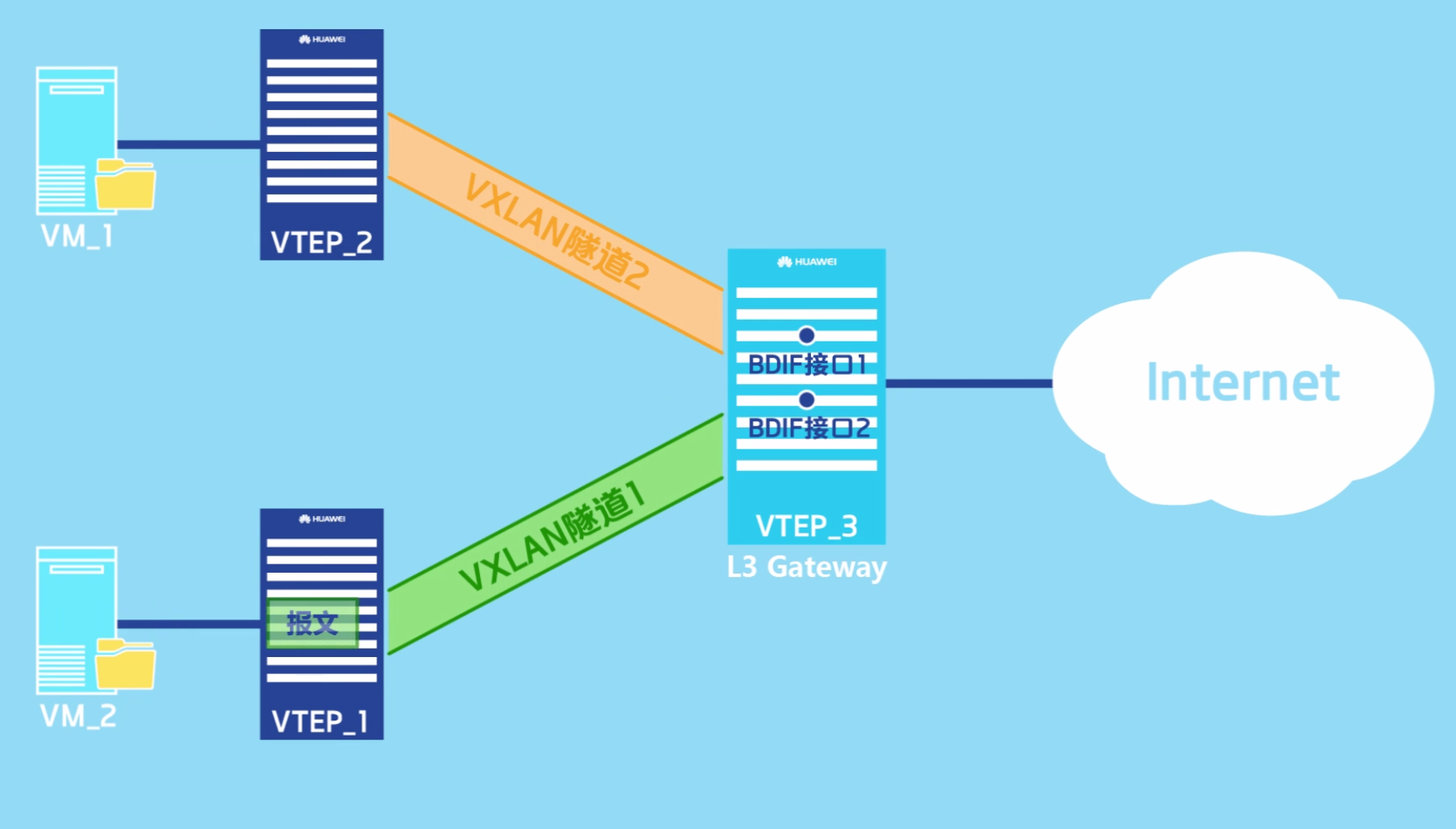

不同网段VM之间的通信与普通三层网络类似，需要在网关上部署BDIF接口。VM请求网关的ARP信息，其广播/单播报文的转发流程与同网段类似。

VXLAN典型应用场景

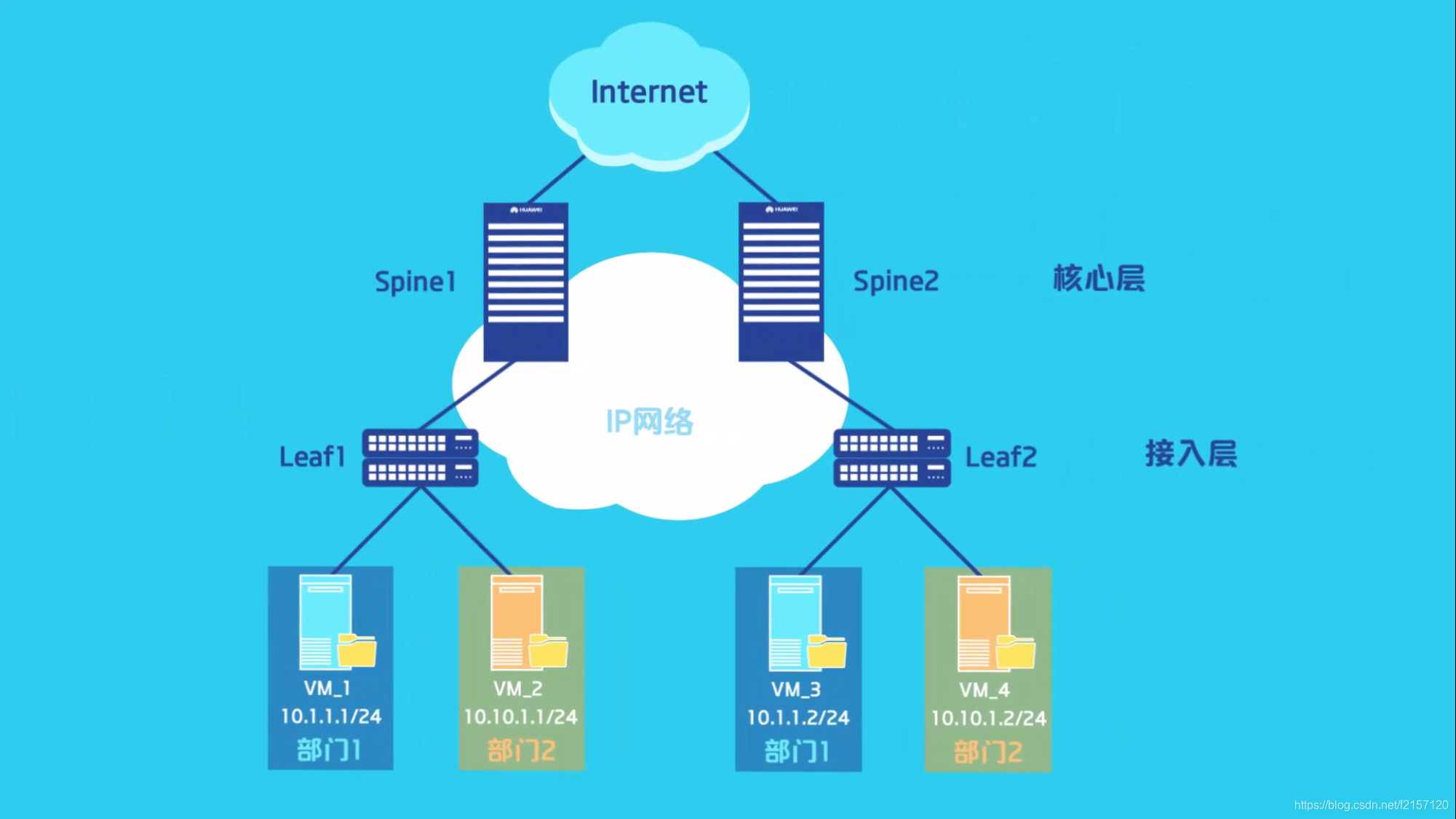

在典型的“Spine-Leaf”结构的数据中心组网中，企业用户拥有多个部门，每个部门拥有多个VM，同部门的VM属于同一个网段，不同部门的VM属于不同的VM，此时该如何部署VXLAN网络来实现同一部门VM之间，不同部门VM之间，VM与Internet之间均可相互访问？

1. 首先，部署VXLAN二层网关，将Leaf1和Leaf2作为VXLAN网络的VTEP，两个Leaf之间建立VXLAN隧道，并在每个Leaf上部署VXLAN二层网关，即可实现同一部门VM之间的通信

2. 其次，部署VXLAN三层网关，根据VXLAN三层网关所在位置的不同，可分为VXLAN集中式三层网关和VXLAN分布式三层网关

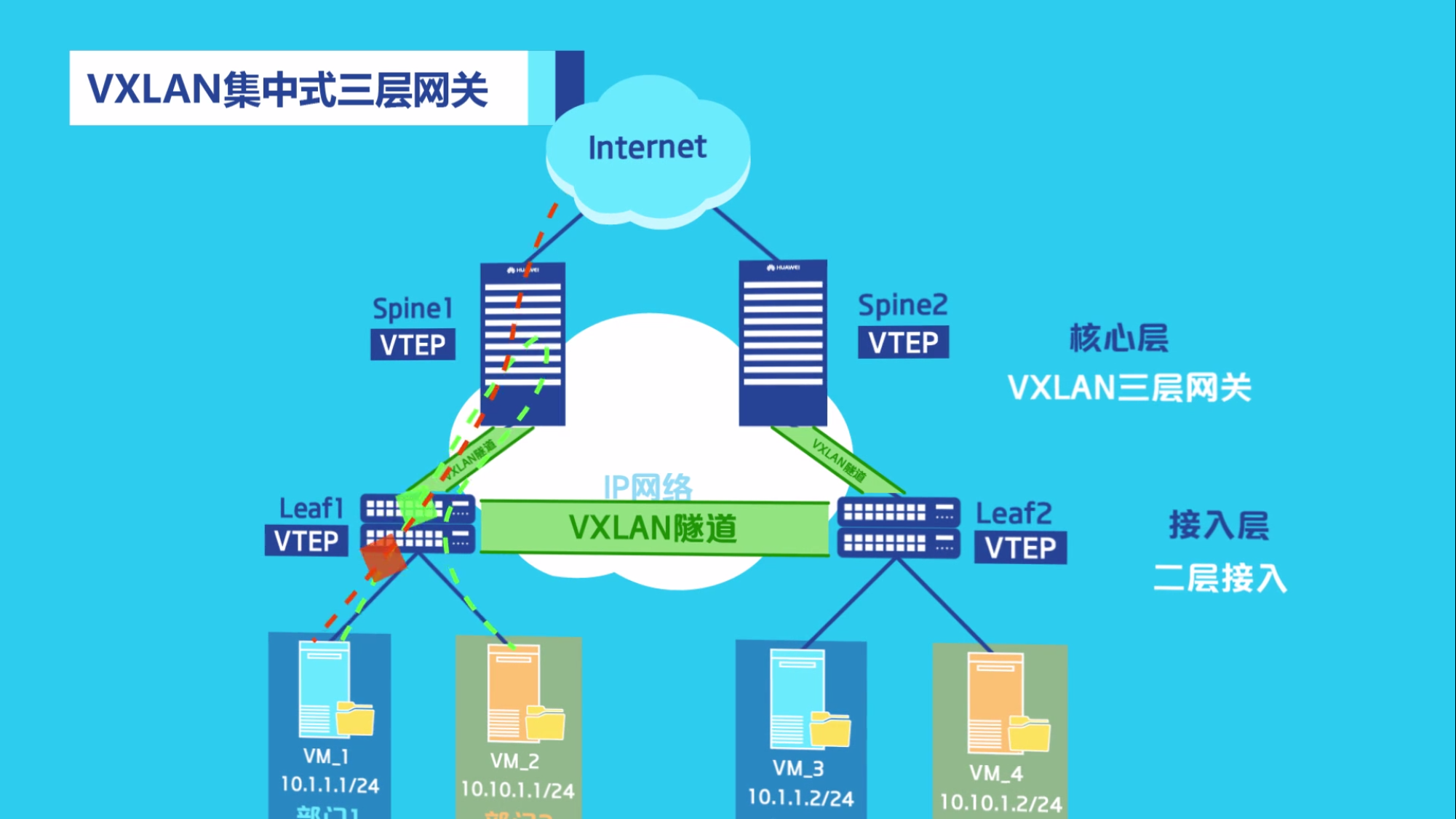

在VXLAN集中式三层网关中，Spine/Leaf均作为VXLAN网络中的VTEP，Leaf用于流量的二层接入，Spine承担三层网关功能，此时在Leaf1和Spine1之间，Leaf2和Spine2之间分别搭建VXLAN隧道，并在Spine上部署VXLAN三层网关，即可实现不同部门VM之间，以及与Internet之间的相互通信。

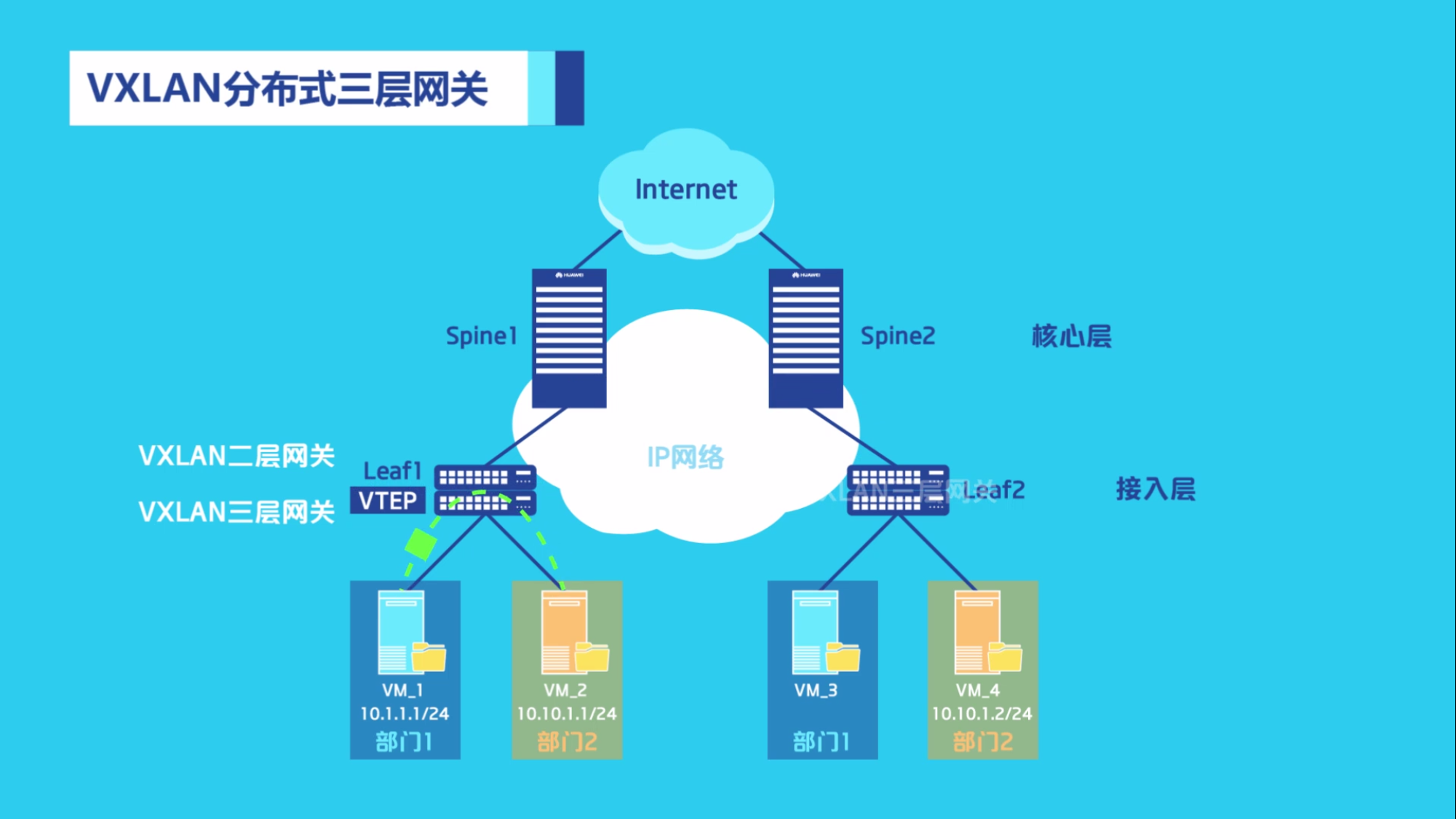

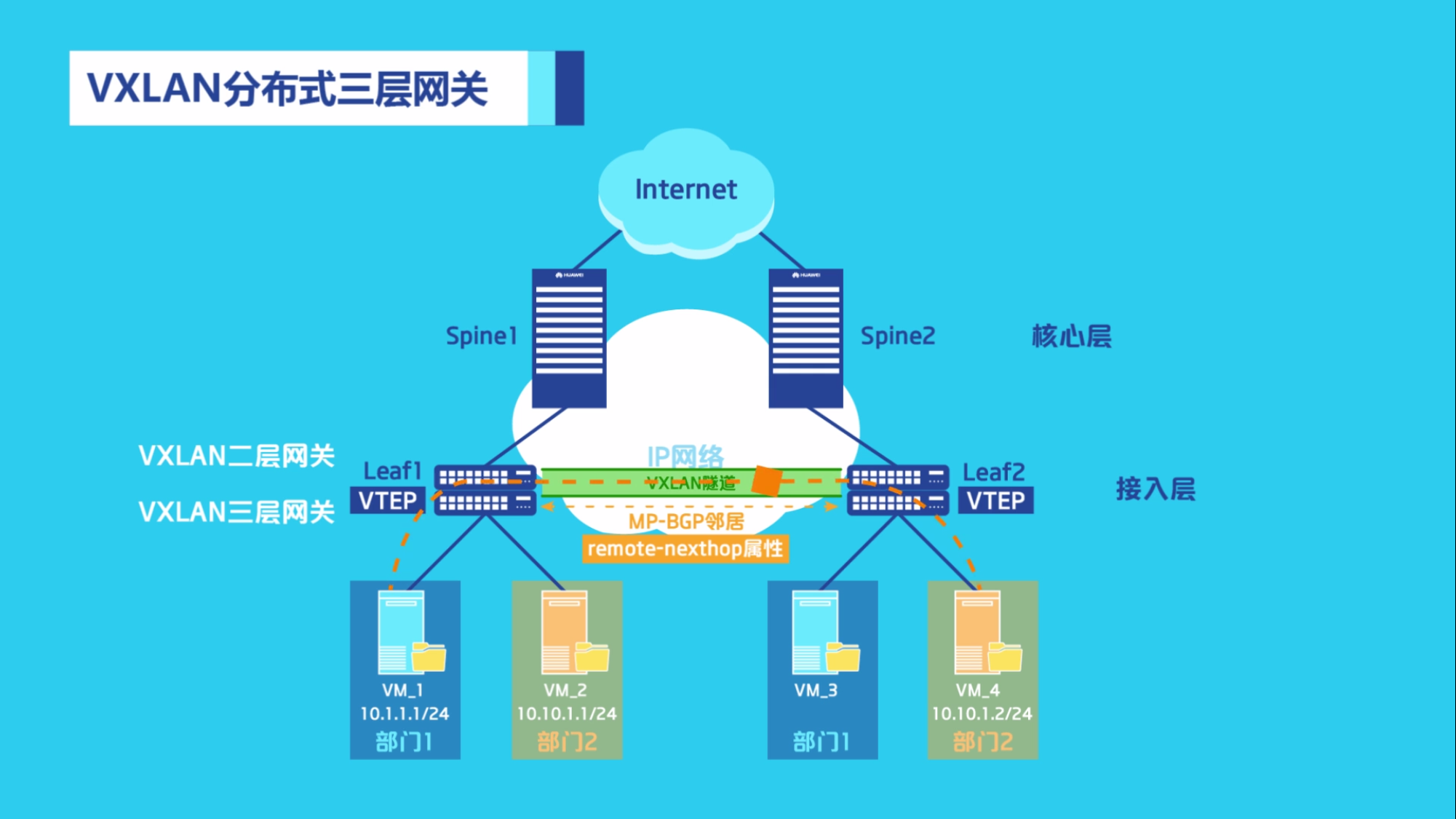

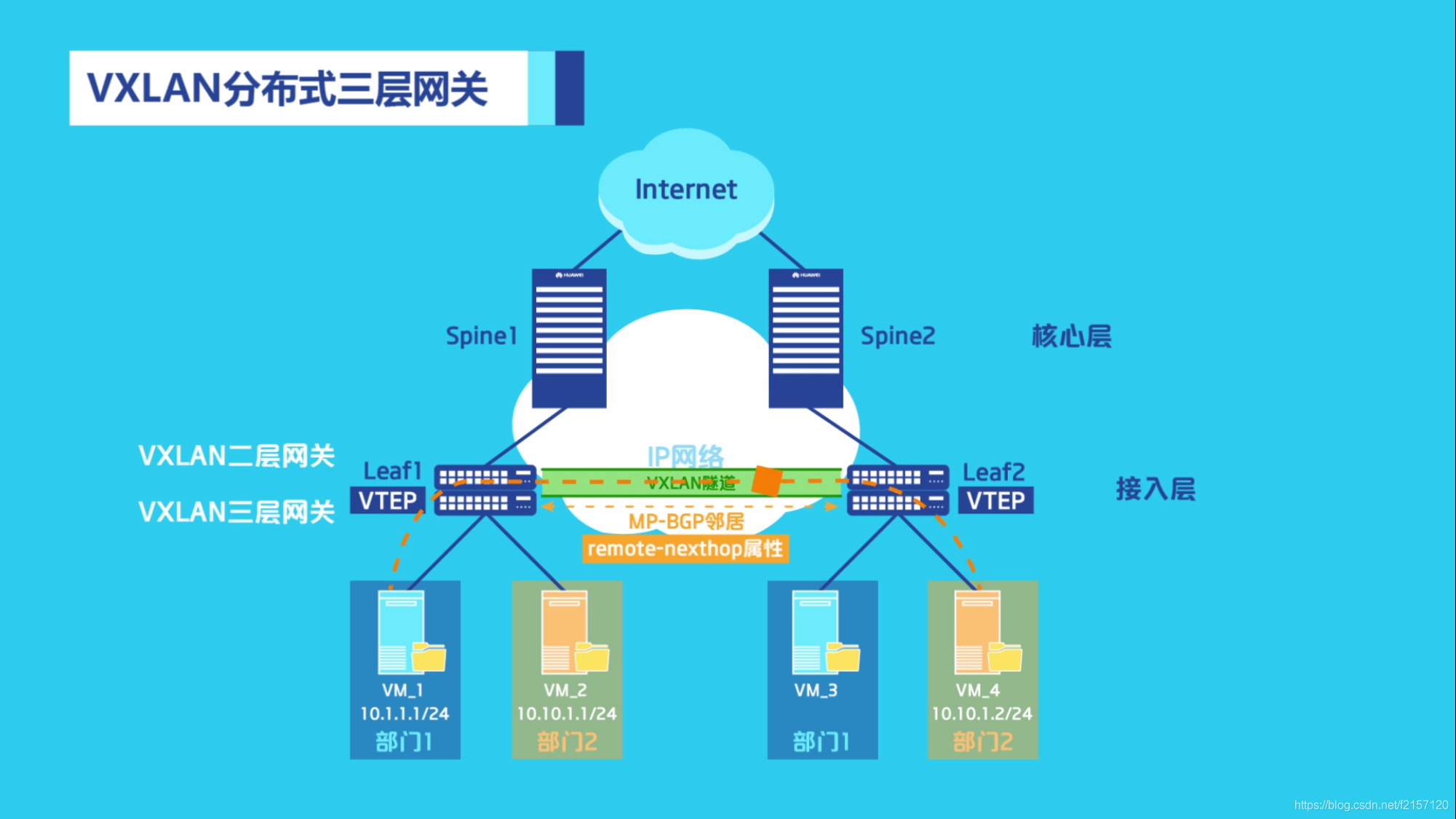

在VXLAN分布式三层网关中，Leaf节点作为VXLAN网络的VTEP，同一个Leaf节点可以做VXLAN的二层网关，和三层网关，此时在单个Leaf上面部署VXLAN 三层网关，即可实现该Leaf下不同部门VM间的本地三层通信

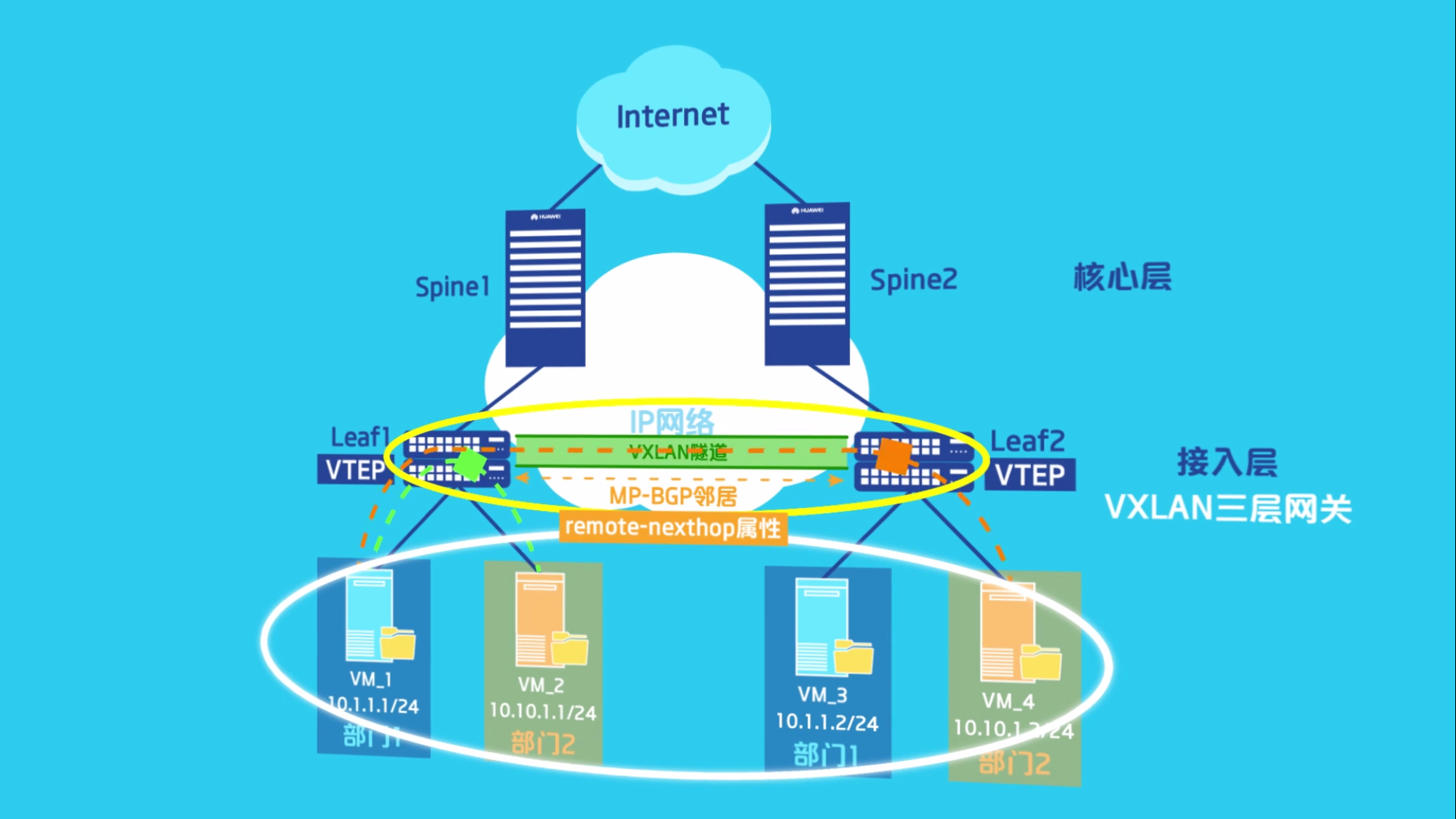

在不同Leaf上的部署VXLAN三层网关，两个VXLAN三层网关直接按通过MP-BGP建立VXLAN隧道，并通过BGP的Remote-nexthop属性发布本网关下挂的主机路由信息给其它BGP邻居，即可实现跨部门之间不同VM之间的相互通信

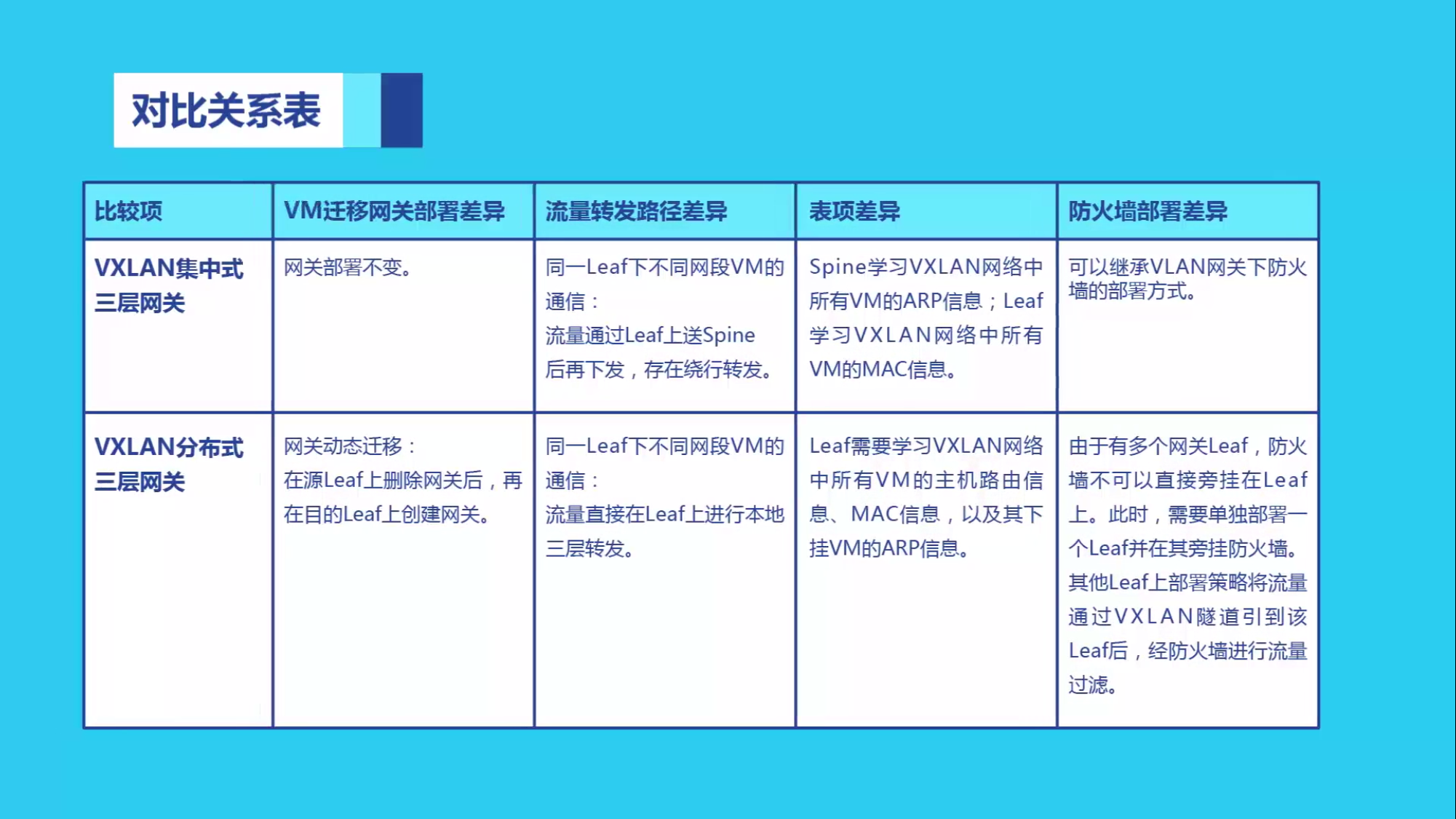

VXLAN集中式三层网关与VXLAN分布式三层网关对比如下：根据实际需要选择部署方案

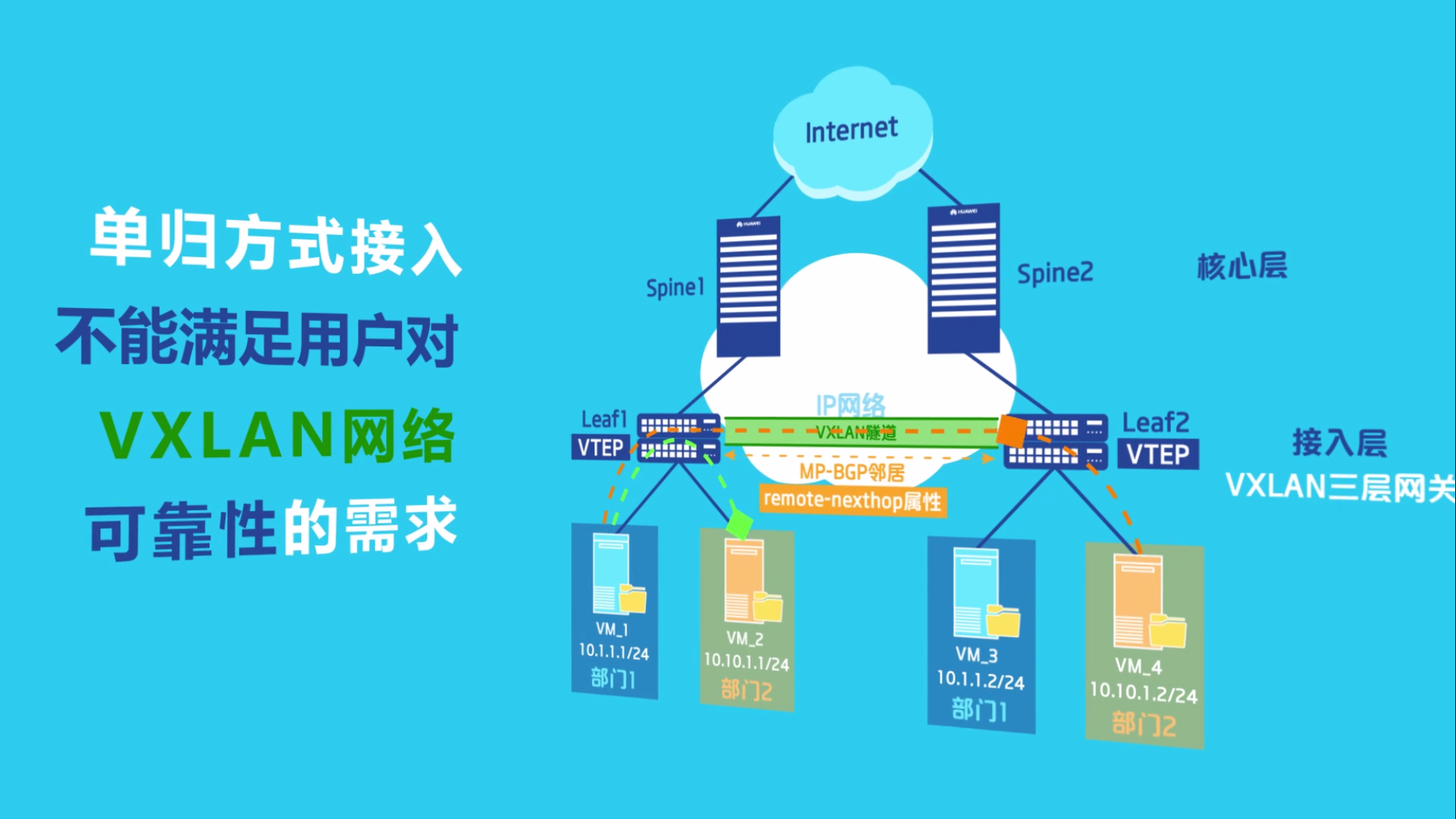

在前面介绍的VXLAN网络中，VM与Leaf之间，Leaf与Spine之间都是透过单归方式接入的，这种接入方式，已经不能满足用户对VXLAN网络可靠性的需求。

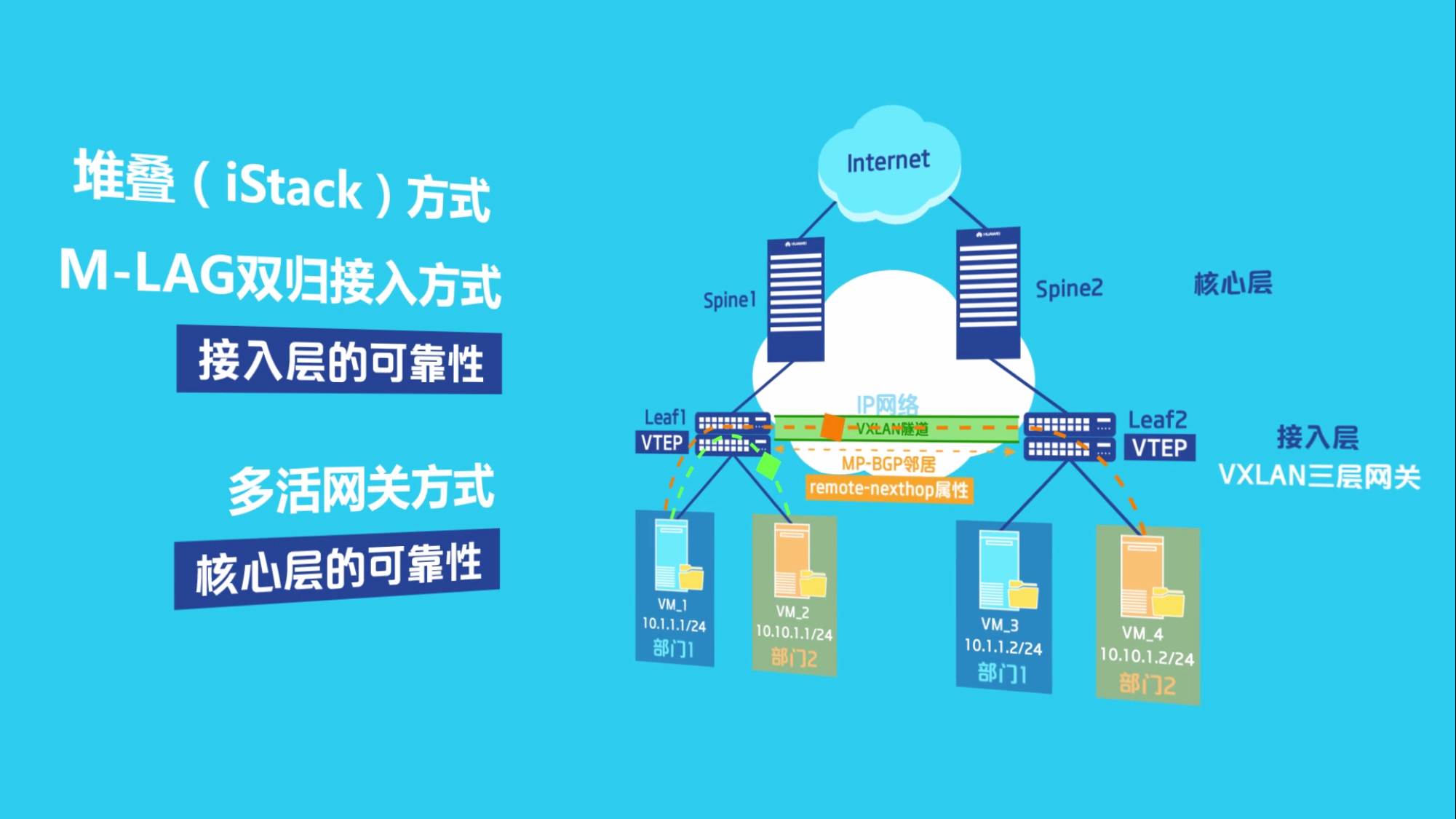

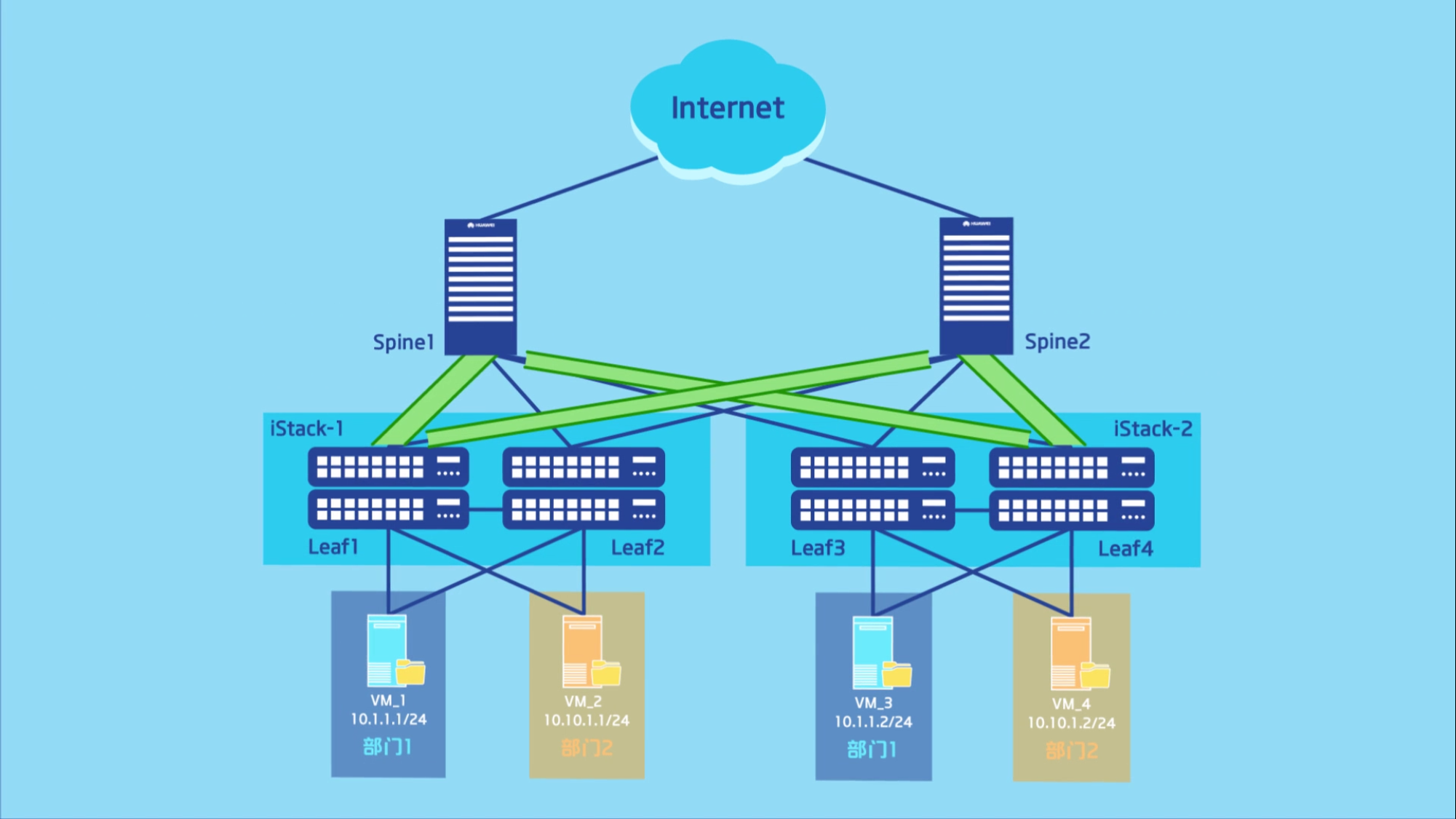

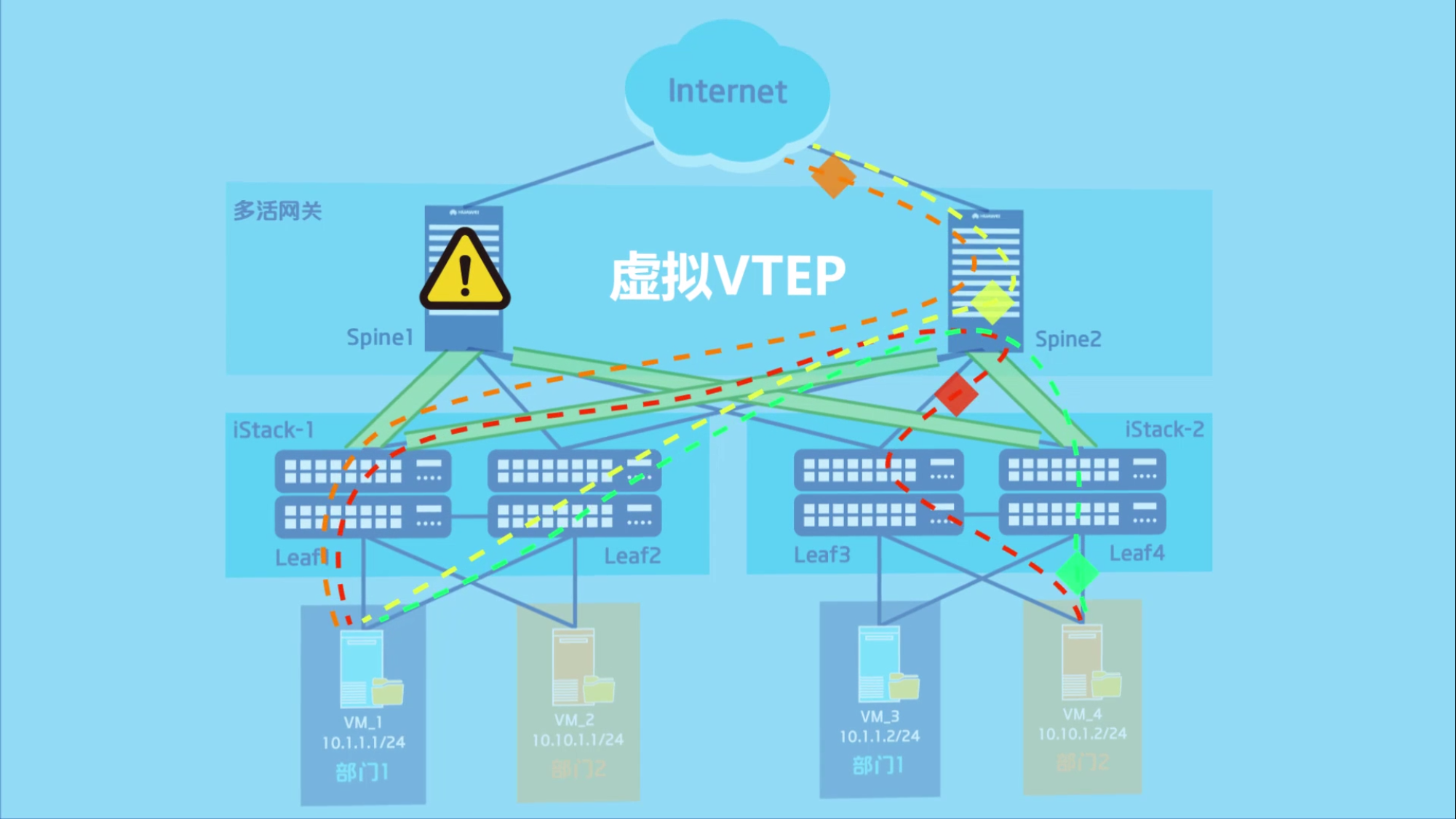

此时，可以采用堆叠（iStack）方式/M-LAG双归接入方式提升接入层的可靠性，并透过采用多活网关方式提升核心层的可靠性

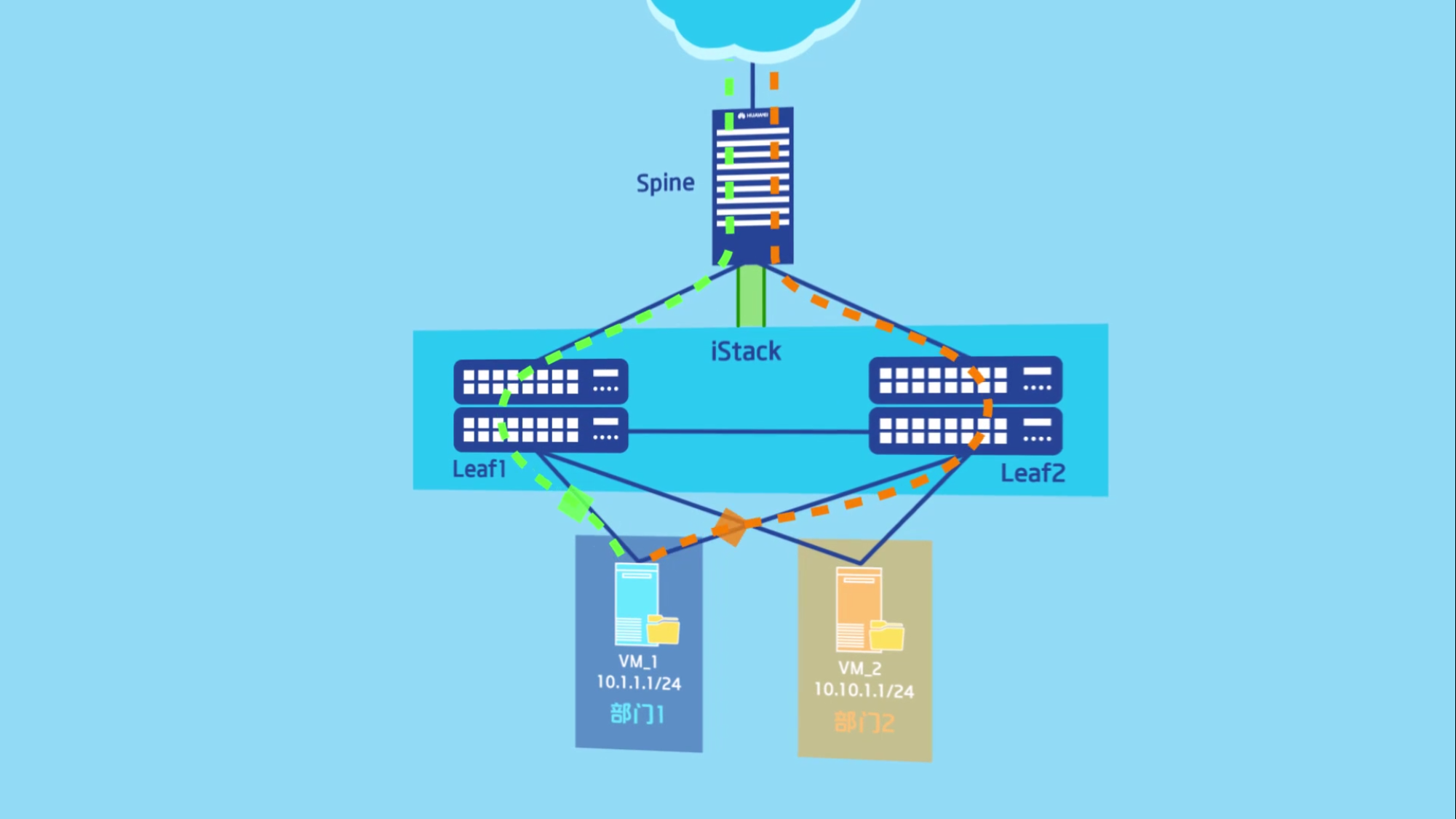

1. 采用堆叠方式提升接入层的可靠性

接入层的设备数量繁多，堆叠方式可以将多台交换机组合在一起，虚拟化为一台交换设备，所有配置均在一台虚拟交换机上进行，从而简化了接入层设备的运维复杂性

此外，堆叠系统内成员交换机之间在进行冗余备份的同时，能够利用跨设备的以太Trunk实现设备间链路的负载分担。

堆叠通过集中配置的方式，使得部署较为简单，但是堆叠系统无法进行独立升级，且升级期间，业务中断时间较长，此时可以采用M-LAG双归接入方式来提升接入层的可靠性，在这种方式下，组成M-LAG的两台设备不需要同时升级，保证了升级过程中业务流量的转发，但与堆叠方式相比，配置较为复杂

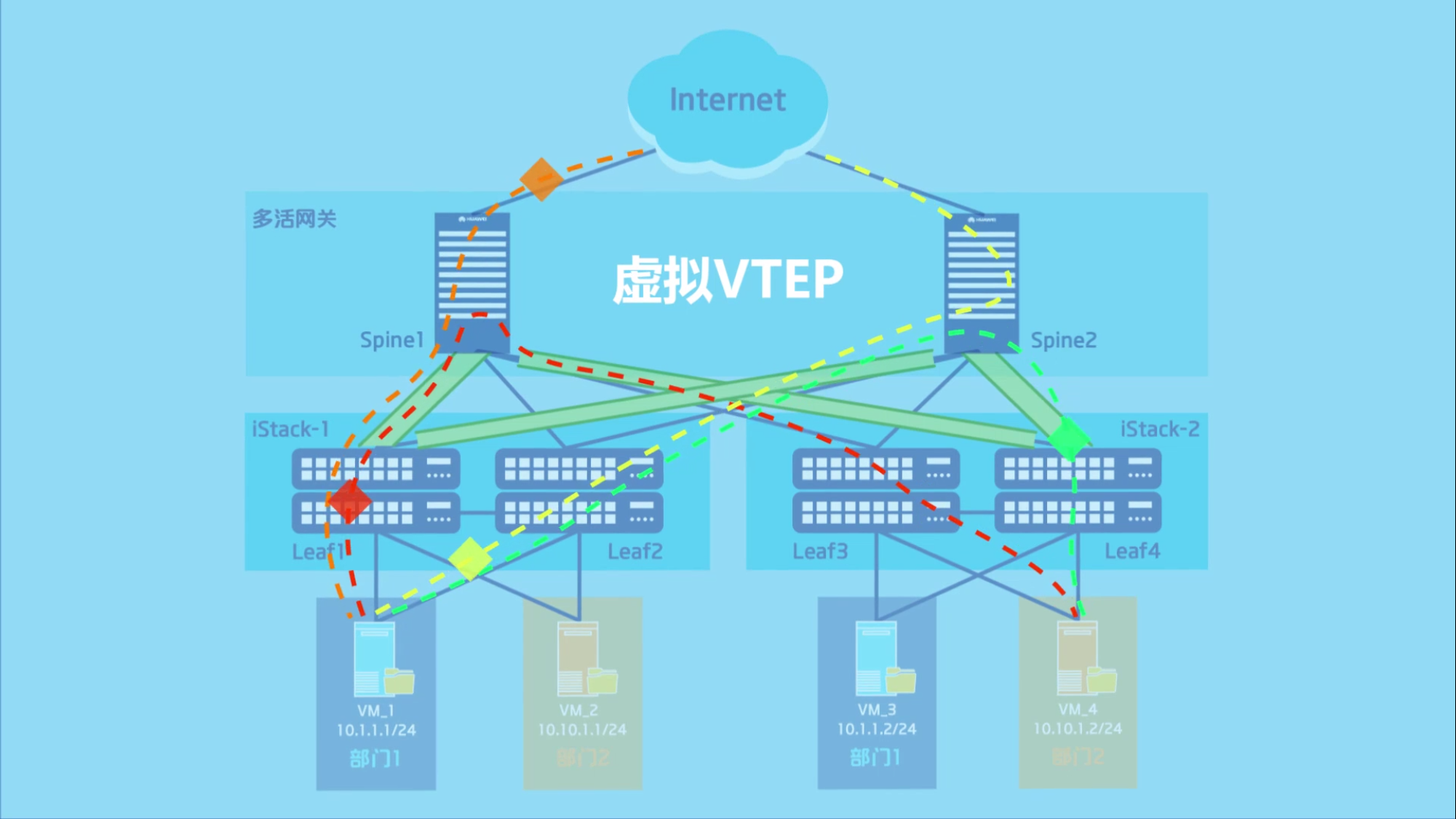

2. 采用多活网关方式提高核心层的可靠性

核心层设备物理位置较为分散，传统的设备级备份无法满足要求，必须透过协议级备份来实现。在多活网关组网中，通过给多台spine设备部署相同的IP地址，MAC地址等网关信息，将它们对外模拟为VX网络中的一个虚拟的VTEP，然后在所有Spine设备上配置三层网关，使得流量无论发送到哪个Spine，该设备都可以提供服务，将报文正确转发给下一跳设备
