图像处理之opencv图片几何变化操作大全

文章目录

• 1、opencv读取图片
• 2、opencv保存图片
• 3、图像质量压缩
• 3.1、有损压缩——jpg格式
• 3.2、无损压缩——png格式
• 4、像素操作
• 4.1、像素值的读取
• 4.2、像素值的写入
• 5、图片缩放
• 5.1、查看图片宽高
• 5.2、等比例缩放
• 5.2.1、直接定义比率
• 5.2.2、使用cv2.warpAffine()方法映射
• 5.2、非等比例缩放
• 5.2.1、最近临域插值
• 5.2.2、双线性插值
• 6、图片剪切
• 7、图片位移
• 7.1、使用opencv方法位移图片
• 7.2、使用数组方法位移图片
• 8、图片镜像
• 9、仿射变换
• 9.1、图片旋转
• 9.2、图片变形

1、opencv读取图片

• cv2.imread()方法封装了4个步骤，分别为：
  • 1、文件的读取 2、封装格式解析 3、数据解码 4、数据加载

import cv2

# 1、文件的读取  2、封装格式解析   3、数据解码   4、数据加载
img = cv2.imread('image1.jpg', 1) #1表示彩色图片
#图片展示
cv2.imshow('image', img)

#释放资源
cv2.waitKey(0)
cv2.destroyAllWindows()

2、opencv保存图片

import cv2

# 1、文件的读取  2、封装格式解析   3、数据解码   4、数据加载
img = cv2.imread('image1.jpg', 1) #1表示彩色图片
#图片保存
# 1、jpg,png 文件头   2、文件数据
cv2.imwrite('image1.png', img)#返回结果为True，表示写入成功

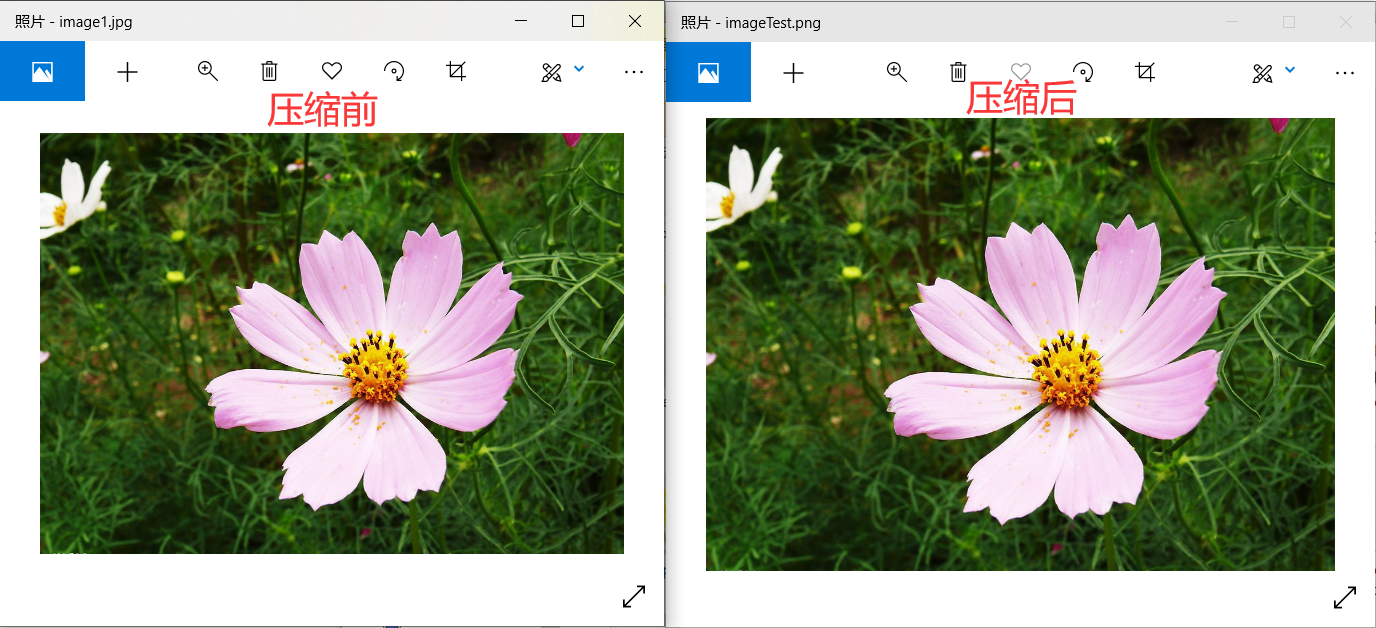

3、图像质量压缩

3.1、有损压缩——jpg格式

• 参数cv2.IMWRITE_JPEG_QUALITY的压缩范围是0~100，有损压缩以牺牲图片像素为前提

import cv2
img = cv2.imread('image1.jpg', 1)

cv2.imwrite('imageTest.jpg', img, [cv2.IMWRITE_JPEG_QUALITY, 0])

3.2、无损压缩——png格式

• cv2.IMWRITE_PNG_COMPRESSION 压缩比0~9

import cv2
img = cv2.imread('image1.jpg', 1)
cv2.imwrite('imageTest.png', img, [cv2.IMWRITE_PNG_COMPRESSION, 0])#压缩比0~9

总结： jpg的0 压缩比高 0~100； png的0 压缩比低 0 ~ 9

4、像素操作

4.1、像素值的读取

import cv2
img = cv2.imread('image1.jpg', 1)
#采集图片坐标为（100，100）的像素点，返回方式为元组
(b, g, r) = img[100, 100]
print (b, g, r)

232 240 240

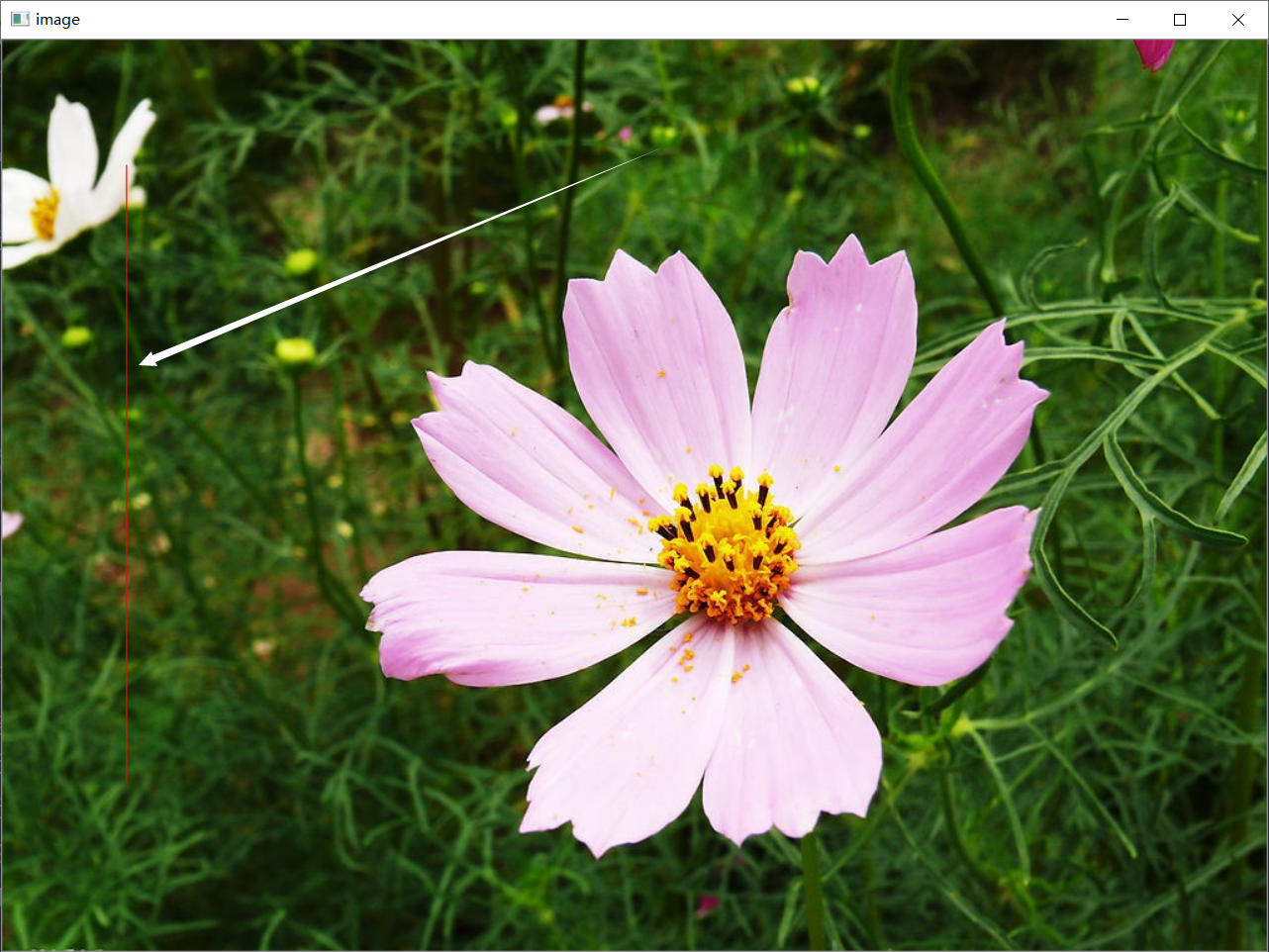

4.2、像素值的写入

import cv2
img = cv2.imread('image1.jpg', 1)

# 绘制一条(100,100) ————> (100,600)的坚状红线
for i in range(1,500):
    img[100+i, 100] = (0, 0, 255)#和坐标系方向相反，[100+i, 100]=[y, x]
cv2.imshow('image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

5、图片缩放

5.1、查看图片宽高

import cv2
img = cv2.imread('image1.jpg', 1)

imgInfo = img.shape#返回值为图片的高，宽和颜色组成
print (imgInfo)
height = imgInfo[0]
width = imgInfo[1]
mode = imgInfo[2]
print ("图片的高度=%s，宽度=%s，颜色组成为：%s"%(height, width, mode))

(736, 1022, 3)
图片的高度=736，宽度=1022，颜色组成为：3

5.2、等比例缩放

• 宽高各缩放一半

5.2.1、直接定义比率

detHeight = int(height*0.5)
detWidth = int(width*0.5)
newSet = cv2.resize(img, (detWidth, detHeight))
cv2.imshow('image', newSet)
cv2.waitKey(0)
cv2.destroyAllWindows()

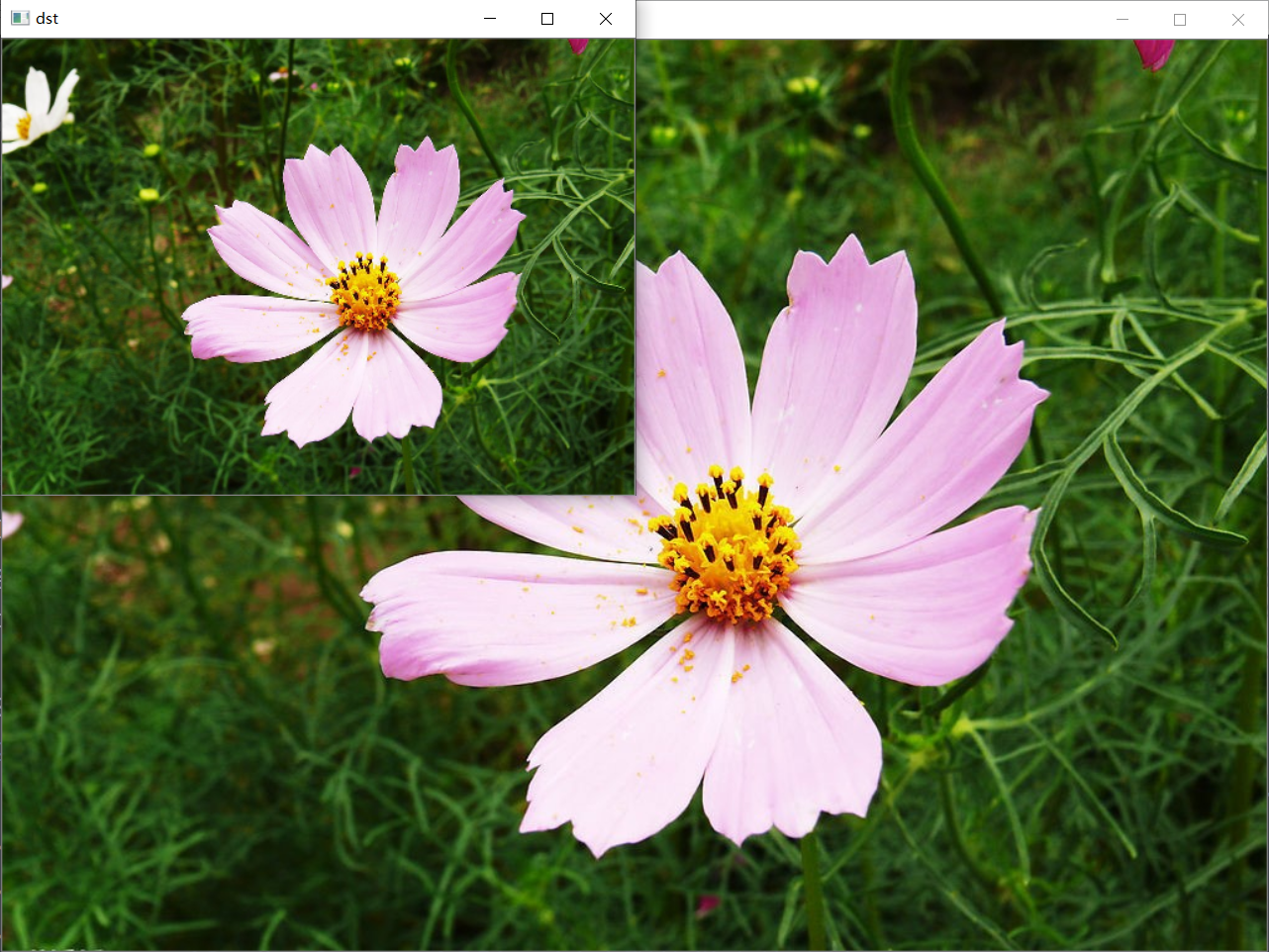

5.2.2、使用cv2.warpAffine()方法映射

import cv2
import numpy as np

img = cv2.imread('image1.jpg', 1)
cv2.imshow('src', img)
# 获取图片宽高
imgInfo = img.shape
height = imgInfo[0]
width = imgInfo[1]

matScale = np.float32([[0.5,0,0],[0,0.5,0]])#2行3列矩阵；横向移动100px，纵向移动200px
#cv2.warpAffine()实现原像素的映射
dst = cv2.warpAffine(img, matScale, (int(width//2), int(height//2)))# 1 data; 2 mat; 3 info
cv2.imshow('dst',dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

5.2、非等比例缩放

• 一共有4种：最近临域插值、双线性插值、像素关系重采样、立方插值
• 默认是双线性插值

5.2.1、最近临域插值

• src=(10 Х 20) ——> dst=(5 Х 10)
• (1,2) <—— (2,4)
• newX = x*(src行 / dst行) ——> newX = 1 * (10/5) = 2
• newY = y*(src列 / dst列) ——> newY = 1 * (20/10) = 4

import cv2
import numpy as np

img = cv2.imread('image1.jpg', 1)
imgInfo = img.shape#返回值为图片的高，宽和颜色组成
print (imgInfo)
height = imgInfo[0]
width = imgInfo[1]
mode = imgInfo[2]
print ("图片的高度=%s，宽度=%s，颜色组成为：%s"%(height, width, mode))
detHeight = int(height/2)
detWidth = int(width/2)

dstImage = np.zeros((detHeight, detWidth, 3), np.uint8)#创建一个画布
for i in range(0, detHeight):#行
    for j in range(0, detWidth):#列
        iNew = int(i*(height* 1.0/detHeight))
        jNew = int(j*(width* 1.0/detWidth))
        dstImage[i, j] = img[iNew, jNew]
    cv2.imwrite('./newImage.jpg', dstImage)
cv2.imshow('dst',dstImage)
cv2.waitKey(0)
cv2.destroyAllWindows()

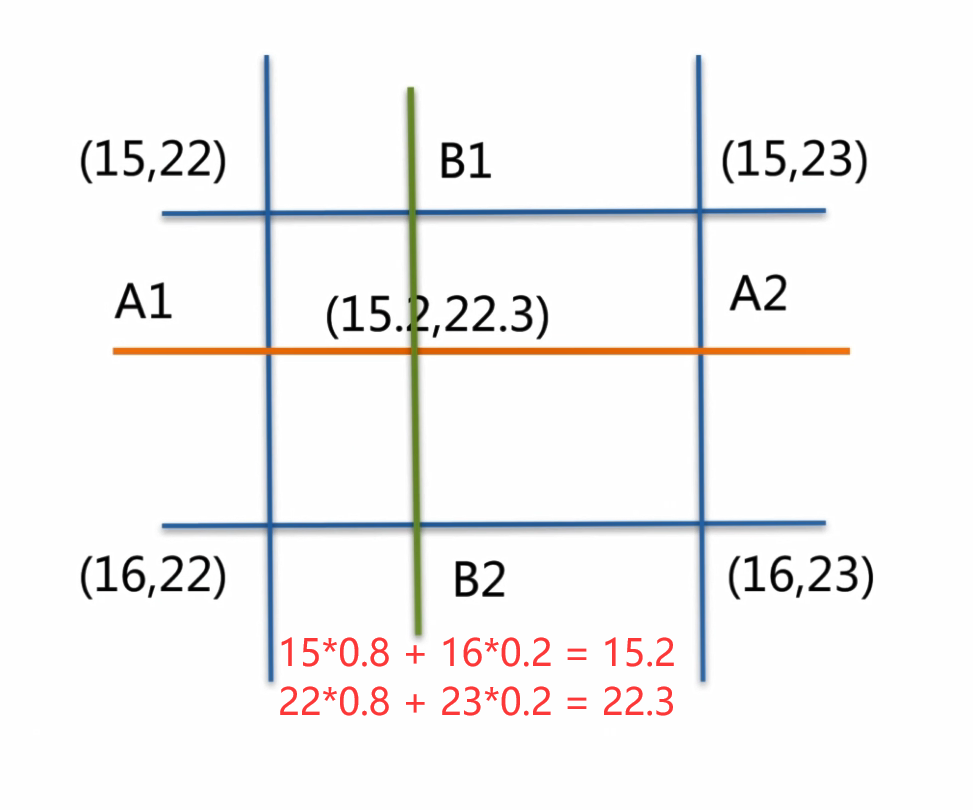

5.2.2、双线性插值

- A1 = 20% X 上 + 80% x 下； A2 = 20% X 上 + 80% x 下；
- B1 = 30% X 左 + 70% x 右； B2 = 20% X 左 + 80% x 右；
- 最终点1 = A1 x 30% + A2 x 70%
- 最终点2 = B1 x 20% + B2 x 80%

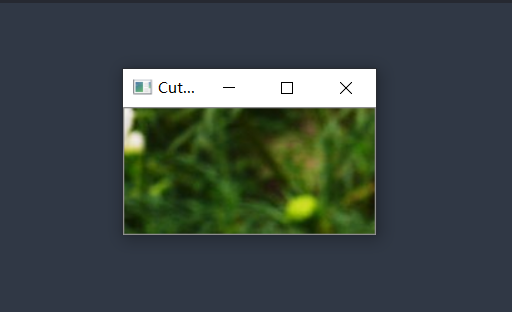

6、图片剪切

import cv2
img = cv2.imread('image1.jpg', 1)
detImage = img[100:200, 100:300]#剪切像素点
cv2.imshow('CutImage', detImage)
cv2.waitKey(0)
cv2.destroyAllWindows()

7、图片位移

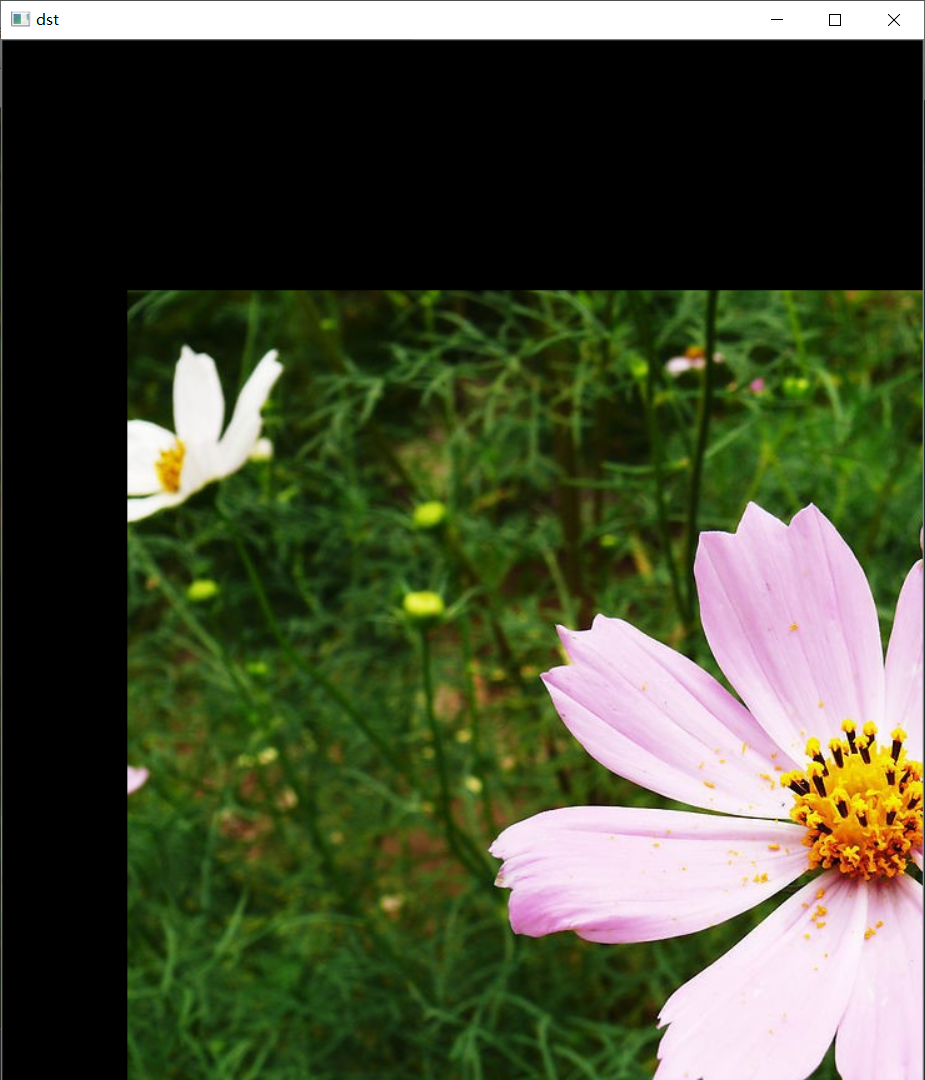

7.1、使用opencv方法位移图片

import cv2
import numpy as np

img = cv2.imread('image1.jpg', 1)
cv2.imshow('src', img)
# 获取图片宽高
imgInfo = img.shape
height = imgInfo[0]
width = imgInfo[1]

matShift = np.float32([[1,0,100],[0,1,200]])#2行3列矩阵；横向移动100px，纵向移动200px
#cv2.warpAffine()实现原像素的映射
dst = cv2.warpAffine(img, matShift, (height, width))# 1 data; 2 mat; 3 info

cv2.imshow('dst', dst)

cv2.waitKey(0)
cv2.destroyAllWindows()

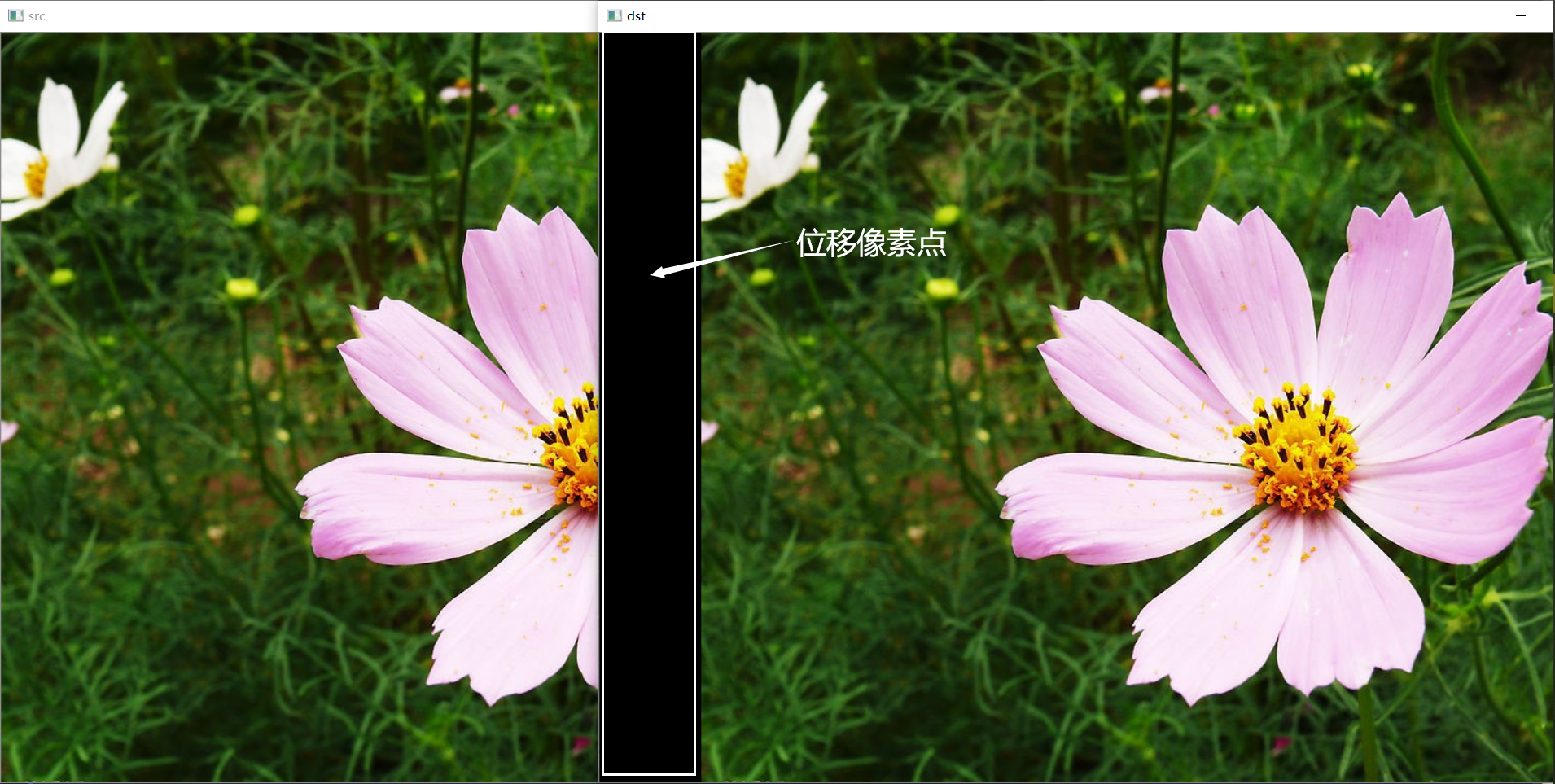

7.2、使用数组方法位移图片

import cv2
import numpy as np

img = cv2.imread('image1.jpg', 1)
cv2.imshow('src', img)
# 获取图片宽高
imgInfo = img.shape
height = imgInfo[0]
width = imgInfo[1]
dst = np.zeros(img.shape, np.uint8)#定义一个空数组
for i in range(0, height):
    for j in range(0, width-100):
        dst[i, j+100] = img[i, j]

cv2.imshow('dst', dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

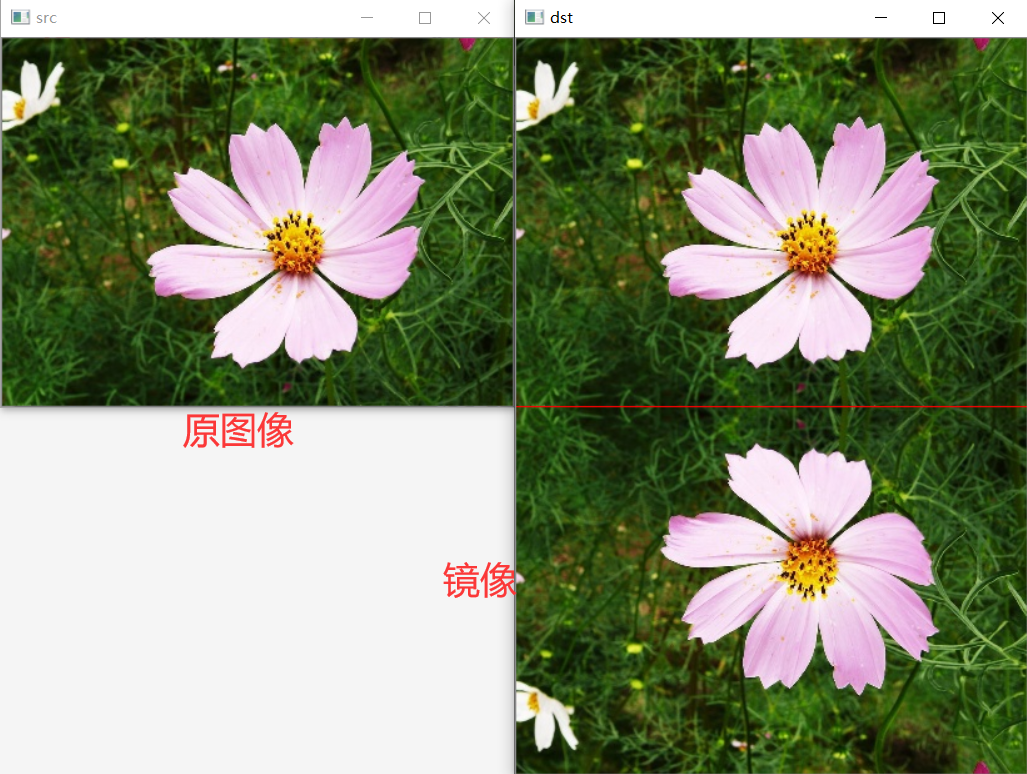

8、图片镜像

实现步骤:

1. 创建一个足够大的”画板
2. 将一副图像分别从前向后、 从后向前绘制
3. 绘制中心分割线

import cv2
import numpy as np

img = cv2.imread('image2.jpg', 1)
cv2.imshow('src', img)
# 获取图片宽高
imgInfo = img.shape
height = imgInfo[0]
width = imgInfo[1]
deep = imgInfo[2]
#定义新图片的信息
newImgInfo = (height*2, width, deep)
dst = np.zeros(newImgInfo, np.uint8)#定义一个空数组,作为画布大小
# 向画布写入像素点
for i in range(0, height):
    for j in range(0, width):
        dst[i, j] = img[i, j]#绘制上面一张图片
        #绘制下面张图片，高正好是上面移动像素的一半,宽保持不变；y = 2*h-i-1
        dst[height*2-i-1,j] = img[i,j]
for i in range(0, width):
    dst[height, i] = (0,0,255)#在图片中间画一条红线

cv2.imshow('dst', dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

9、仿射变换

• 仿射变换包括：位移、旋转、缩放、变形

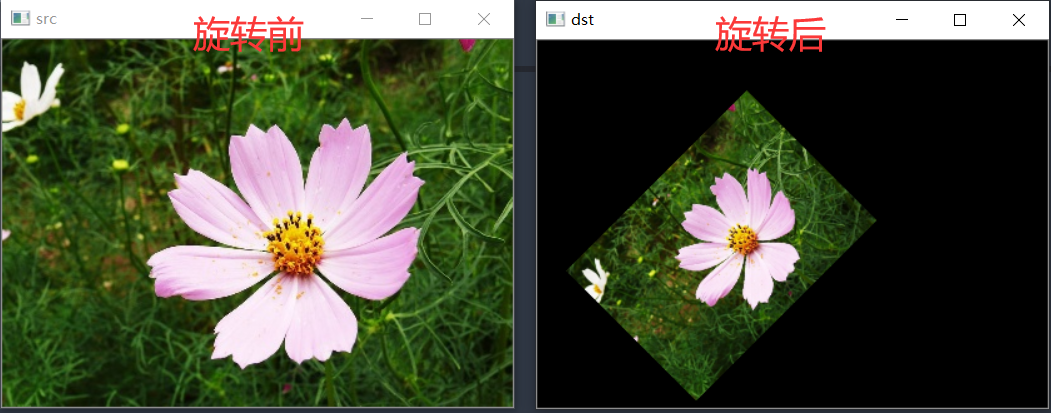

9.1、图片旋转

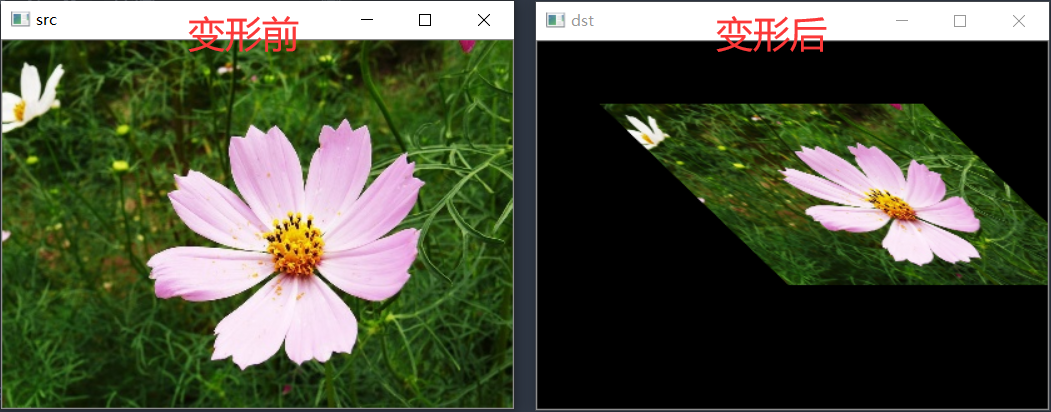

9.2、图片变形

• 要领：操作图片的三个角（左上角，左下角，右上角）变化
• cv2.getAffineTransform()完成组合
• cv2.warpAffine()完成映射

import cv2
import numpy as np

img = cv2.imread('image2.jpg', 1)
cv2.imshow('src', img)
# 获取图片宽高
imgInfo = img.shape
height = imgInfo[0]
width = imgInfo[1]
# src 3个角 ——> dst 3个角 （左上角，左下角，右上角）
matSrc = np.float32([[0,0], [0,height-1], [width-1,0]])
matDst = np.float32([[50,50], [200,height-100], [width-100,50]])
# 仿射变换矩阵——>组合
matAffine = cv2.getAffineTransform(matSrc, matDst)# 1 src,2 dst
dst = cv2.warpAffine(img, matAffine,(width,height))

cv2.imshow('dst',dst)
cv2.waitKey(0)
cv2.destroyAllWindows()
