STM32H743I-EVAL2_I2C_EEPROM_fast_mode_plus

前言

看I2Cdemo之前，想起下游厂商的板子，用的都是GPIO模拟的I2C. 先去查下资料，看看为啥不用硬件I2C.
资料上说，用硬件I2C，优先级必须高，最好用DMA操作I2C, 否则可能时序不对.

看了官方提供的I2Cdemo, 一个2个，其中一个是低功耗唤醒的，剩下一个是I2C_EEPROM_fast_mode_plus, 确实是用DMA做的。

再看细节之前，习惯性的去试试效果。
结果跑不起来。加了ITM打印，继续跑。错误信息如下：

>> I2C_EEPRMOM_fast_mode_plus
TXBUFFERSIZE = 160
>> call Error_Handler() ../Src/main.c : 155, i_loop_cnt = 1, Remaining_Bytes = 160

对应的代码如下：

  /*##-2- Start writing process ##############################################*/
  /* Initialize Remaining Bytes Value to TX Buffer Size */
  Remaining_Bytes = TXBUFFERSIZE;
  printf("TXBUFFERSIZE = %d\n", TXBUFFERSIZE);
  /* Initialize Memory address to 0 since EEPROM write will start from address 0 */
  Memory_Address = 0;
  /* Since page size is 4 bytes, the write procedure will be done in a loop */
  while (Remaining_Bytes > 0)
  {
    /* Reset the Transmission complete flag */
    I2C_Tx_Complete_Flag = 0;

    /* Write EEPROM_PAGESIZE */
    if(HAL_I2C_Mem_Write_DMA(&I2cHandle , (uint16_t)EEPROM_ADDRESS, Memory_Address, I2C_MEMADD_SIZE_16BIT, (uint8_t*)(aTxBuffer + Memory_Address), EEPROM_PAGESIZE)!= HAL_OK)
    {
      /* Writing process Error */
      printf(">> call Error_Handler() %s : %d, i_loop_cnt = %d, Remaining_Bytes = %d\n", __FILE__, __LINE__, ++i_loop_cnt, Remaining_Bytes);
      Error_Handler();
    }

这说明，头一次向I2C设备中写，就没写进去。

看了板子原理图，板子上通过STM32H743的I2C管脚(PB6, PB7)一共接了3个I2C设备。

U22 WM8994ECS/R, 这是音频编码芯片。
CN20 连接LCD的插座，LCD上有I2C芯片?
U26 STM32L152CCT6, 这接着一个ST的MCU.
CN4 一个I2C扩展连接器，官方板子没在上面插入I2C芯片.
看着demo的意思，是要向一个I2C类型EEPROM里面读写数据。很可能是插到这个I2C扩展插座中的。

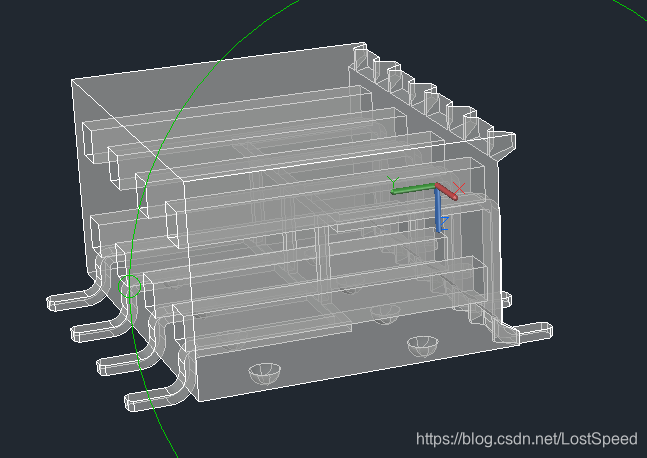

从零件商的网站下载了CN4的3D模型。如果要插入扩展芯片的话，那也应该是一块扩展板。从前面那8个孔插入。

从demo上看，不确定，到底和哪个I2C芯片通讯。
那只能看板子整体demo时，再看硬件I2C操作怎么用。
