hyperledger fabric 源码调试(orderer)环境搭建教程

前言

​ 接触hyperledger fabric有一段时间了，看文档搭集群写链码都做过，但要深入理解还是通过源码比较直观，遂决定部署起来。同多机器部署一样，官文对源码调试的描述较少，网上有些前辈已经写过但少有明确每一步的原因，本系列文尝试依据个人理解来描述构建fabric源码调试环境的步骤，去掉docker这层障碍，并给出思考过程。

​ 之前有写过一篇hyperledger fabric 多机部署的教程，基于first-network示例，这次也是以它为基准，以便在遇到问题的时候更容易从官方文档找到解决方案。需要先走通first-network的搭建，有些配置项需要参考它。

​ 官文链接：https://hyperledger-fabric.readthedocs.io/en/release-1.4/build_network.html

分析

fabric模块划分比较细，采用docker是为了简化部署，同时在官方提供的文档中也大量采用shell脚本来引导，需要先大致明确几个概念：

docker:

​ 应用容器工具，可以将应用运行所需要的一些环境打包进去，方便移植。

docker-compose:

​ 用来运行一组docker实例，在first-network中，有一个orderer和4个peer，还有一个cli，在dockker-compose-cli.yaml中配置了各实例的环境变量，它又依赖./base/peer-base.yaml和./base/docker-compose-base.yaml，后续配置过程将主要围绕这几个文件展开。

shell脚本：

​ byfn.sh 中包含了整个first-network的启动和测试，有兴趣可以阅读一下，启动debug调试的过程中可能会从中参考运行参数。

工具 & 环境 & 前提

系统：mac OS 。windows最好弄个虚拟机或双系统。

IDE: goland2019.2 下载地址 https://www.jetbrains.com/go/ 我用的

假设您已经调试好官方文档里的first-netwotk,下述描述到“cd fabric-samples“都是指该示例相关的路径，不是在fabric源码中。

代码拉取

采用release-1.4的代码（如果使用其他版本代码，可能目录结构有差异，但本文重在理解解决思路，可参照着探索）

# 提前需确保gopath已经配置好，go的安装配置这里不赘述
cd <gopath>/src/github.com/hyperledger/

git clone https://github.com/hyperledger/fabric.git
cd fabric
git checkout release-1.4
git pull

拉取完成后，用Goland -> file -> Open ->选中fabric目录打开结构如下：

工作目录准备

在工程目录下创建目录

cd fabric
mkdir work_dir && cd work_dir  # 类似于fabric-samples目录，以下都参考fabric-samples的目录结构
mkdir bin                      # 用来放源码编译可执行程序
mkdir orderer									 # 放置orderer程序运行产生的文件

# 拷贝first-network必要的配置
cp <fabric-samples path>/config/* ./config/
cp <fabric-samples path>/first-network ./
cp -r <fabric-samples path>/chaincode ./

# 运行一下验证拷贝过来的配置是能用的
cp <fabric-samples path>/bin/* ./bin/     # 先用下载下来的bin测试，待源码编译的时候会自动将其替换掉
cd first-network
./byfn down
./byfn up

# 结果打印应该提示成功，略

接下来的工作就是一步步将first-network中提供的配置移植到goland中实现源码调试。

orderer

一、Run/Debug Configuration，添加一个Go build 配置，具体如下：

name: orderer
Run kind: Package
Package path: <Project Dir>/work_dir/bin              #最好都使用绝对路径
Output directory: <Project Dir>/work_dir/bin
Working directory: <Project Dir>/work_dir/orderer

二、环境变量（还是Run/Debug Configuration）

在first-network的示例中有如下三个yaml文件：

cd fabric-samples/first-network
tree
# 打印结果省略其他文件
├── docker-compose-cli.yaml
└── base
    ├── docker-compose-base.yaml
    └── peer-base.yaml

这三个文件配置了orderer，peer，cli实例的环境变量，现在只关注其中orderer的部分，它的环境变量配置都在base/peer-base.yaml中，将其environment部分全拷贝出来放到一个文本文档里：

orderer-base:
    image: hyperledger/fabric-orderer:$IMAGE_TAG
    environment:
      - FABRIC_LOGGING_SPEC=INFO
      - ORDERER_GENERAL_LISTENADDRESS=0.0.0.0
      - ORDERER_GENERAL_GENESISMETHOD=file
      - ORDERER_GENERAL_GENESISFILE=/var/hyperledger/orderer/orderer.genesis.block
      - ORDERER_GENERAL_LOCALMSPID=OrdererMSP
      - ORDERER_GENERAL_LOCALMSPDIR=/var/hyperledger/orderer/msp
      # enabled TLS
      - ORDERER_GENERAL_TLS_ENABLED=true
      - ORDERER_GENERAL_TLS_PRIVATEKEY=/var/hyperledger/orderer/tls/server.key
      - ORDERER_GENERAL_TLS_CERTIFICATE=/var/hyperledger/orderer/tls/server.crt
      - ORDERER_GENERAL_TLS_ROOTCAS=[/var/hyperledger/orderer/tls/ca.crt]
      - ORDERER_KAFKA_TOPIC_REPLICATIONFACTOR=1
      - ORDERER_KAFKA_VERBOSE=true
      - ORDERER_GENERAL_CLUSTER_CLIENTCERTIFICATE=/var/hyperledger/orderer/tls/server.crt
      - ORDERER_GENERAL_CLUSTER_CLIENTPRIVATEKEY=/var/hyperledger/orderer/tls/server.key
      - ORDERER_GENERAL_CLUSTER_ROOTCAS=[/var/hyperledger/orderer/tls/ca.crt]
    working_dir: /opt/gopath/src/github.com/hyperledger/fabric
    command: orderer

docker有自己的文件目录结构，通过volumes配置映射到本地，我们要抛开docker直接在ide里运行就需要上述涉及到路径的都替换成本地路径，先找到orderer相关的volumes配置项(在base/docker-compose-base.yaml中):

- ../channel-artifacts/genesis.block:/var/hyperledger/orderer/orderer.genesis.block
- ../crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/msp:/var/hyperledger/orderer/msp
- ../crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/:/var/hyperledger/orderer/tls
- orderer.example.com:/var/hyperledger/production/orderer

其中，冒号左边是本地路径，右边是docker路径，对照这几项把前边的环境变量替换过来，另外注意稍微有一点改动（加上了first-network前缀，这是因为可能用脚本启动时的当前路径不一样，需要做些修正，或者也可以直接补全绝对路径）：

FABRIC_LOGGING_SPEC=INFO
ORDERER_GENERAL_LISTENADDRESS=0.0.0.0
ORDERER_GENERAL_GENESISMETHOD=file
ORDERER_GENERAL_GENESISFILE=../first-network/channel-artifacts/genesis.block
ORDERER_GENERAL_LOCALMSPID=OrdererMSP
ORDERER_GENERAL_LOCALMSPDIR=../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/msp
ORDERER_GENERAL_TLS_ENABLED=true
ORDERER_GENERAL_TLS_PRIVATEKEY=../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/server.key
ORDERER_GENERAL_TLS_CERTIFICATE=../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/server.crt
ORDERER_GENERAL_TLS_ROOTCAS=[../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/ca.crt]
ORDERER_KAFKA_TOPIC_REPLICATIONFACTOR=1
ORDERER_KAFKA_VERBOSE=true
ORDERER_GENERAL_CLUSTER_CLIENTCERTIFICATE=../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/server.crt
ORDERER_GENERAL_CLUSTER_CLIENTPRIVATEKEY=../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/server.key
ORDERER_GENERAL_CLUSTER_ROOTCAS=[../first-network/crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/tls/ca.crt]
FABRIC_CFG_PATH=../config/

注意最后一行，这是加上的，yaml文件中没有：

FABRIC_CFG_PATH=../config/

这是告诉程序启动的时候去./config找orderer.yaml文件（在官方文档里只在使用configtxgen生成初始数据的时候提到要配置这个环境变量，可能该工具内部又做了处理并设置进了docker容器中）。这一行如果不加会报错:

failed to parse config: Error reading configuration: Unsupported Config Type “”

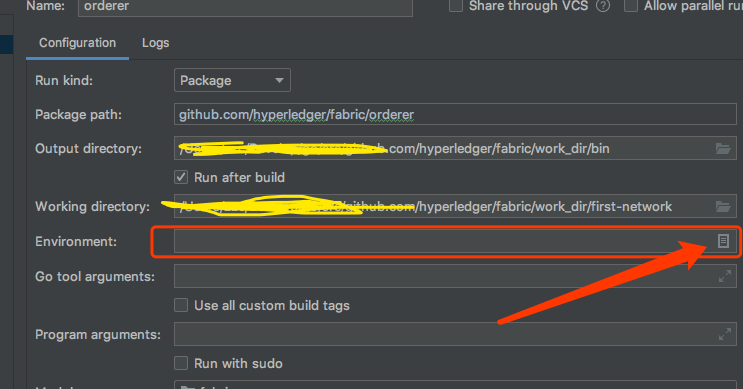

复制上述配置好的环境变量，打开Run/Debug Configuration -> Environment, 点击文本框右侧按钮后粘贴进去（若直接站在文本框里需要手动用;号隔开）：

三、config配置修改

vi work_dir/config/orderer.yaml

#找到FileLedger -> Location, 修改
Location: /var/hyperledger/production/orderer 修改为
Location: <fabric path>/work_dir/orderer

不改的话程序启动时会尝试创建/var/hyperledger/production/orderer，可能报Permission denied。

四、启动debug

1.因为一会要配合网络调试，先清理掉之前启动的网络并重新准备数据（否则可能出错）:

cd work_dir/first-network
./byfn.sh down

# 清理orderer的FileLedger目录，以后每次网络重置都需要做这步，./byfn.sh down脚本无法照顾到IDE启动的
# orderer
rm -rf ../orderer/*

./byfn generate

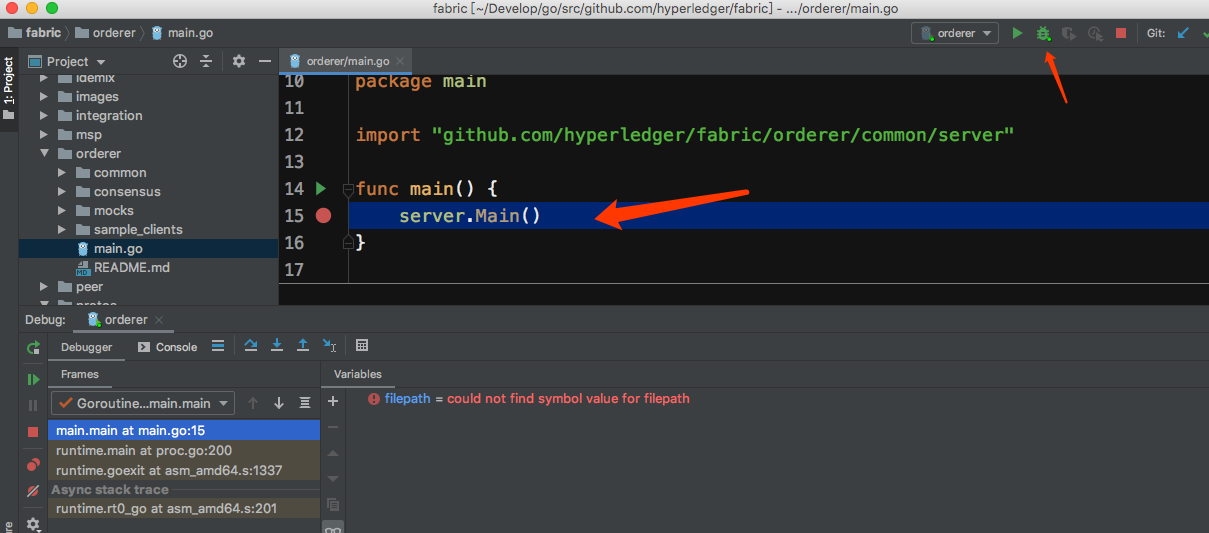

2.在源码目录 fabric/orderer/main.go中 打个断点，确认debug configuration为之前设置的orderer，然后点击debug标志，编译完成后可以看到断点生效：

五、配合网络调试

fabric只启动一个orderer没法调试，因为整个区块链需要多个模块共同协作，所以还需要启动first-network的其他几个orderer和模块，为了简单起见这几个模块就用docker启动，需要做些修改，在docker-compose-cli.yaml中禁掉orderer.example.com:

# docker-compose-cli.yaml

...
volumes:
#  orderer.example.com:
...

services:

#  orderer.example.com:
#    extends:
#      file:   base/docker-compose-base.yaml
#      service: orderer.example.com
#    container_name: orderer.example.com
#    networks:
#      - byfn
...

然后需要在剩下的各容器配置中都添加orderer外部ip映射

...
		networks:
      - byfn
    # 注意与networks平级
    extra_hosts:
      - "orderer.example.com:< 注意是host ip不是127.0.0.1 >"
...

最后启动这几个容器（如果对docker-compose熟悉就会知道，不熟悉可以从byfn.sh或build your fist network的手动调试说明中中找到）：

cd work_dir/first-network
#启动网络，加-d参数后台运行
docker-compose -f docker-compose-cli.yaml up -d

测试

现在Goland中的orderer和docker管理的其他几个模块都起来了，可以在源码中打断点调试交互过程，简单起见，选用官文build your first network中的[Create & Join Channel]来测。

先在fabric/orderer/common/server/server.go的 func (dmt *deliverMsgTracer) Recv()第一行打上断点，然后F9让程序跳过之前Main函数处的断点，等待接收消息。

然后利用cli容器发送channel创建消息:

cd work_dir/first-network
docker exec -it cli bash

# 发送channel创建请求
export CHANNEL_NAME=mychannel

peer channel create -o orderer.example.com:7050 -c $CHANNEL_NAME -f ./channel-artifacts/channel.tx --tls --cafile /opt/gopath/src/github.com/hyperledger/fabric/peer/crypto/ordererOrganizations/example.com/orderers/orderer.example.com/msp/tlscacerts/tlsca.example.com-cert.pem

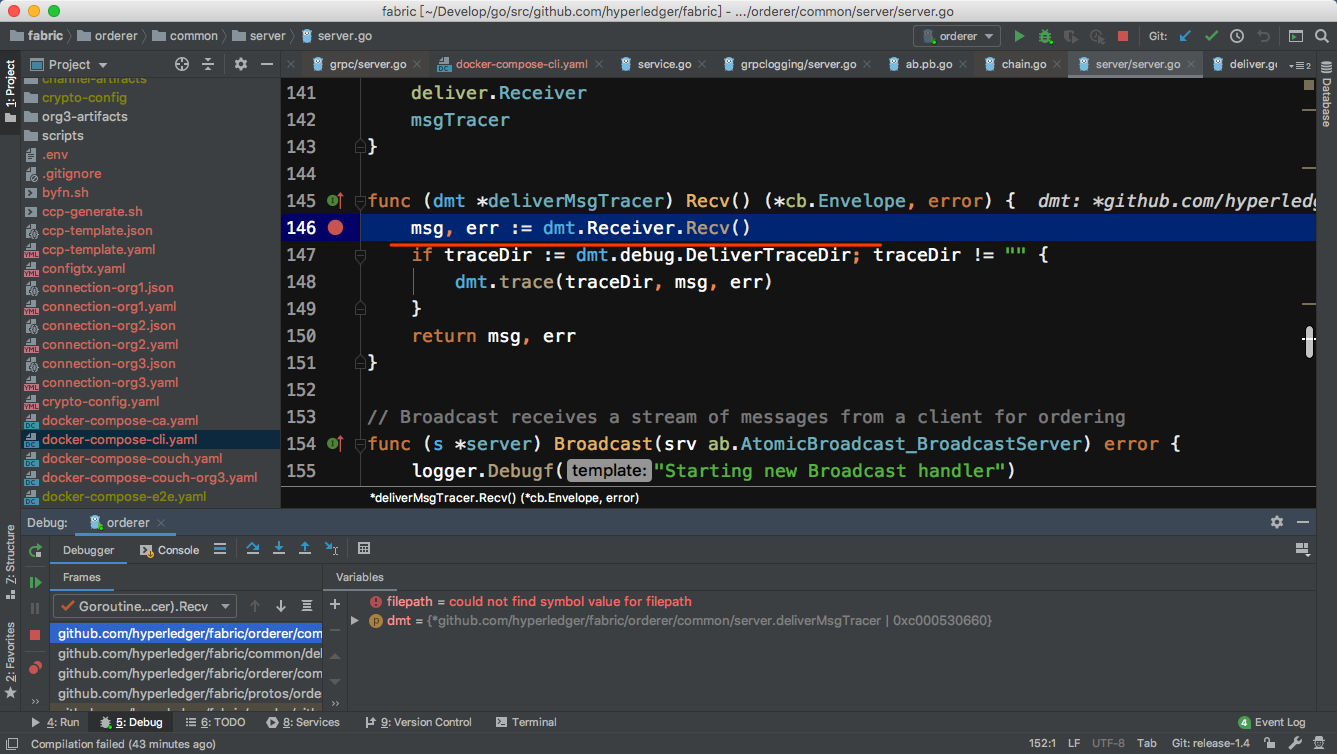

可以看到程序在断点处停下来:

成功!

后续其他节点的调试也可以照葫芦画瓢来做。

(完)
