蓝桥杯——使用eeprom存取和读取数据

一、原理部分

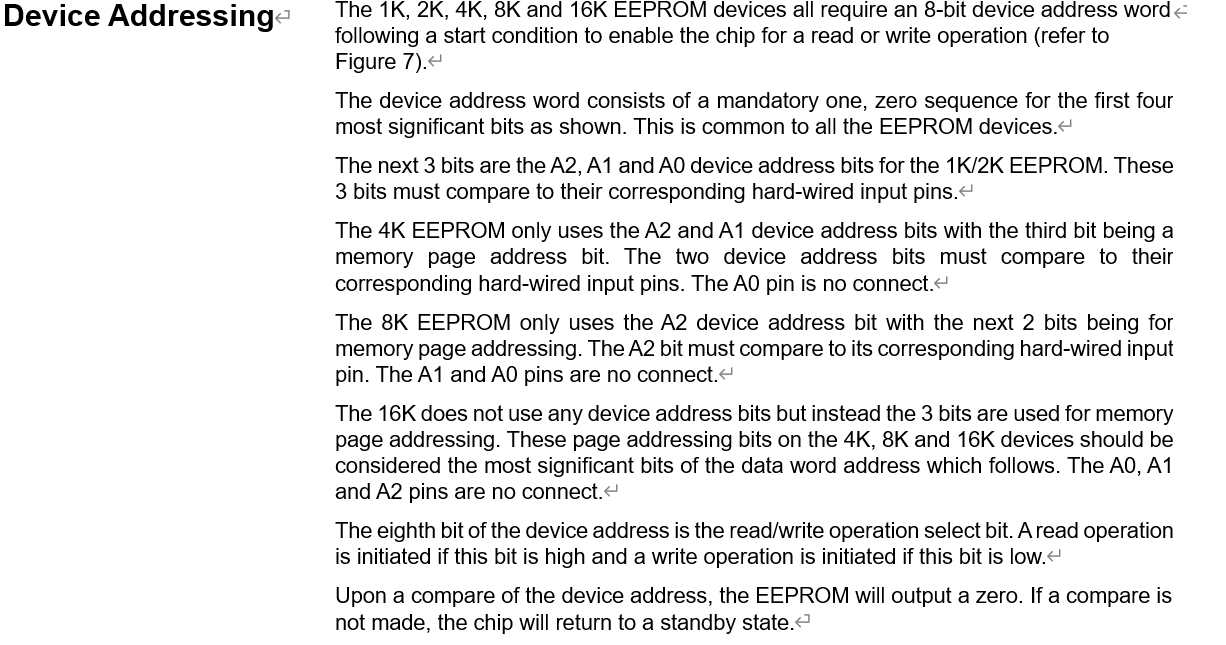

设备寻址

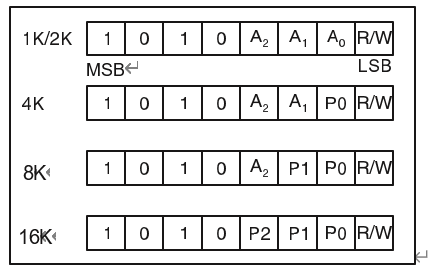

在这里插入图片描述

在开启eeprom后需要一个8位设备地址，以使芯片能够进行读或写操作，第八位为0的时候进行写的操作，为1的时候进行读的操作。

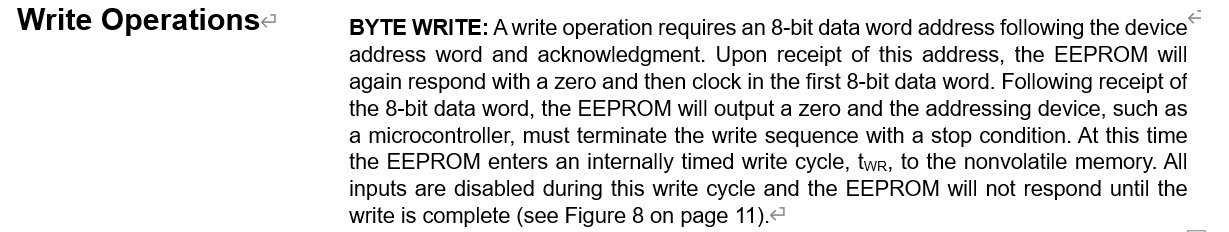

写操作

在这里插入图片描述
进行写操作的时候要先写入一个设备地址，然后还需要写入一个8位的数据地址，eeprom收到这个地址后会再次响应，这时eeprom会接受后面的8位的数据，接受完成后会储存数据到内部，直到全部写完后才会再次响应。

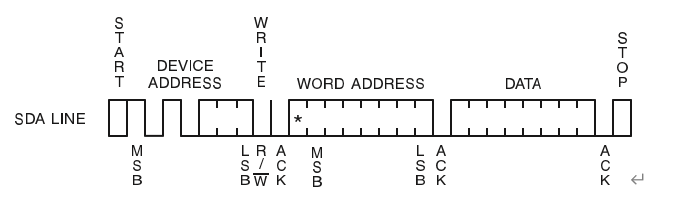

在这里插入图片描述
根据时序图编写以下代码

void write_eeprom(unsigned char add,unsigned char date)
{
	IIC_Start();//启动总线
	IIC_SendByte(0xa0);//发送设备地址，第八位为0所以为写
	IIC_WaitAck();//等待应答
	IIC_SendByte(add);//发送数据地址
	IIC_WaitAck();//等待应答
	IIC_SendByte(date);//发送数据
	IIC_WaitAck();//等待应答
	IIC_Stop();//停止总线
}

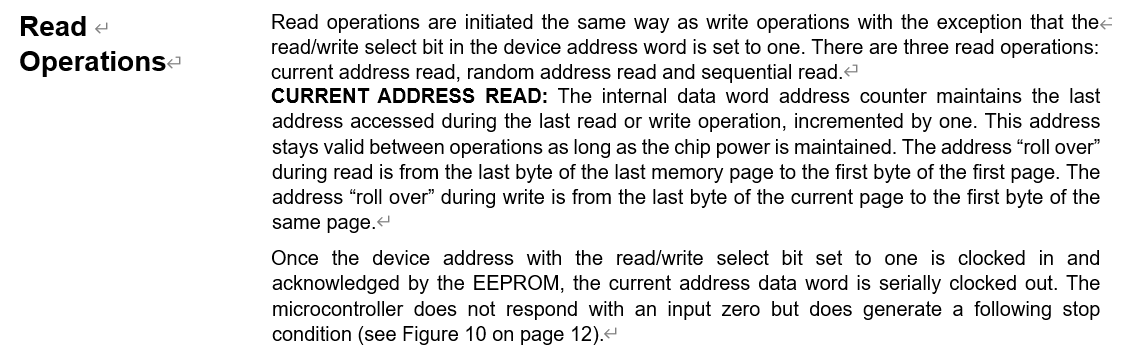

读操作

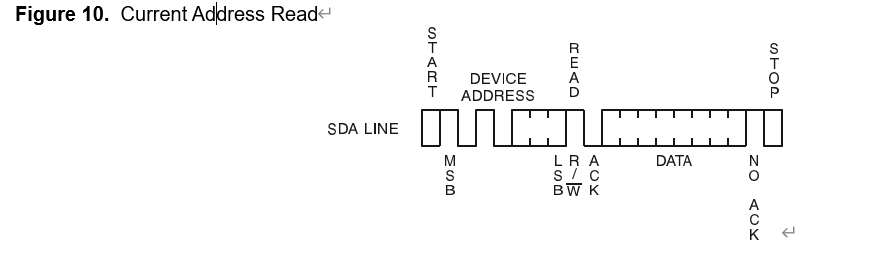

在这里插入图片描述

读操作的时候只需要在设备地址的第八位改成1就可以进行读取。
根据时序图编写以下代码

unsigned char read_eeprom(unsigned char add)
{
	unsigned char temp;//定义变量temp用来获得eeprom中的数据
	EA = 0;//关闭中断，中断可能会影响总线时序
	IIC_Start();//开启总线
	IIC_SendByte(0xa0);
	//发送设备地址，第八位为0所以为写，因为读取的时候为读取现在的地址加一，所以要发送现在写的地址进去
	IIC_WaitAck();//等待应答
	IIC_SendByte(add);//发送数据地址
	IIC_WaitAck();//等待应答

	IIC_Start();//开启总线
	IIC_SendByte(0xa1);//发送设备地址，第八位为1所以为读，读取的地址为刚刚我们写入的地址
	IIC_WaitAck();//等待应答
	temp = IIC_RecByte();//读取数据
	IIC_WaitAck();//等待应答
	IIC_Stop();//停止总线
	EA = 1;//打开中断
	return temp;//返回temp
}

二、代码部分

实验平台：CT107D
实验芯片：stc15f2k60s2
实验现象：记录开机次数，并且保存在eeprom中
代码如下

iic.c

#include "stc15f2k60s2.h"
#include "intrins.h"

#define DELAY_TIME 5

#define SlaveAddrW 0xA0
#define SlaveAddrR 0xA1

//总线引脚定义
sbit SDA = P2^1;  /* 数据线 */
sbit SCL = P2^0;  /* 时钟线 */

void IIC_Delay(unsigned char i)
{
    do{_nop_();}
    while(i--);
}
//总线启动条件
void IIC_Start(void)
{
    SDA = 1;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 0;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
}

//总线停止条件
void IIC_Stop(void)
{
    SDA = 0;
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

//发送应答
void IIC_SendAck(bit ackbit)
{
    SCL = 0;
    SDA = ackbit;  					// 0：应答，1：非应答
    IIC_Delay(DELAY_TIME);
    SCL = 1;
    IIC_Delay(DELAY_TIME);
    SCL = 0;
    SDA = 1;
    IIC_Delay(DELAY_TIME);
}

//等待应答
bit IIC_WaitAck(void)
{
    bit ackbit;

    SCL  = 1;
    IIC_Delay(DELAY_TIME);
    ackbit = SDA;
    SCL = 0;
    IIC_Delay(DELAY_TIME);
    return ackbit;
}

//通过I2C总线发送数据
void IIC_SendByte(unsigned char byt)
{
    unsigned char i;

    for(i=0; i<8; i++)
    {
        SCL  = 0;
        IIC_Delay(DELAY_TIME);
        if(byt & 0x80) SDA  = 1;
        else SDA  = 0;
        IIC_Delay(DELAY_TIME);
        SCL = 1;
        byt <<= 1;
        IIC_Delay(DELAY_TIME);
    }
    SCL  = 0;
}

//从I2C总线上接收数据
unsigned char IIC_RecByte(void)
{
    unsigned char i, da;
    for(i=0; i<8; i++)
    {
    	SCL = 1;
	IIC_Delay(DELAY_TIME);
	da <<= 1;
	if(SDA) da |= 1;
	SCL = 0;
	IIC_Delay(DELAY_TIME);
    }
    return da;
}

void write_eeprom(unsigned char add,unsigned char date)
{
	IIC_Start();//启动总线
	IIC_SendByte(0xa0);//发送设备地址，第八位为0所以为写
	IIC_WaitAck();//等待应答
	IIC_SendByte(add);//发送数据地址
	IIC_WaitAck();//等待应答
	IIC_SendByte(date);//发送数据
	IIC_WaitAck();//等待应答
	IIC_Stop();//停止总线
}

unsigned char read_eeprom(unsigned char add)
{
	unsigned char temp;//定义变量temp用来获得eeprom中的数据
	EA = 0;//关闭中断，中断可能会影响总线时序
	IIC_Start();//开启总线
	IIC_SendByte(0xa0);
	//发送设备地址，第八位为0所以为写，因为读取的时候为读取现在的地址加一，所以要发送现在写的地址进去
	IIC_WaitAck();//等待应答
	IIC_SendByte(add);//发送数据地址
	IIC_WaitAck();//等待应答

	IIC_Start();//开启总线
	IIC_SendByte(0xa1);//发送设备地址，第八位为1所以为读，读取的地址为刚刚我们写入的地址
	IIC_WaitAck();//等待应答
	temp = IIC_RecByte();//读取数据
	IIC_WaitAck();//等待应答
	IIC_Stop();//停止总线
	EA = 1;//打开中断
	return temp;//返回temp
}

iic.h

#ifndef _IIC_H
#define _IIC_H

void IIC_Start(void);
void IIC_Stop(void);
bit IIC_WaitAck(void);
void IIC_SendAck(bit ackbit);
void IIC_SendByte(unsigned char byt);
unsigned char IIC_RecByte(void);

void write_eeprom(unsigned char add,unsigned char date);
unsigned char read_eeprom(unsigned char add);
void init_adc(unsigned char add);
unsigned char read_adc();

#endif

main.c

#include<stc15f2k60s2.h>
#include<iic.h>

#define uchar unsigned char
#define uint unsigned int

sbit buzz = P0^6;

uchar code duan[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00};//定义段码数组
uchar disbuff[8];//定义显示数字数字
uchar boot_time = 0;

void closebuzz()
{
	P2 = 0xa0;
	buzz = 0;
	P2 = 0x00;
}

void shownum()//显示数字函数
{
	disbuff[0]=10;
	disbuff[1]=10;
	disbuff[2]=10;
	disbuff[3]=10;
	disbuff[4]=10;
	disbuff[5]=10;
	disbuff[6]=boot_time/10;
	disbuff[7]=boot_time%10;
}

void display()//数码管扫描函数
{
	static uchar index = 0;
	P2 = 0xe0;
	P0 = 0xff;
	P2 = 0x00;

	P2 = 0xc0;
	P0 = 1<<index;
	P2 = 0x00;

	P2 = 0xe0;
	P0 = ~duan[disbuff[index]];
	P2 = 0x00;

	index++;
	index &= 0x07;

}

void Timer0Init(void)		//1毫秒@12.000MHz
{
	AUXR |= 0x80;		//定时器时钟1T模式
	TMOD &= 0xF0;		//设置定时器模式
	TL0 = 0x40;		//设置定时初值
	TH0 = 0xA2;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0 = 1;
	EA = 1 ;
}

void time0() interrupt 1
{
	display();
}

void main()
{
	closebuzz();
	Timer0Init();
	boot_time = read_eeprom(0x01);
	write_eeprom(0x01,++boot_time);
	while(1)
	{
		shownum();
	}
}
