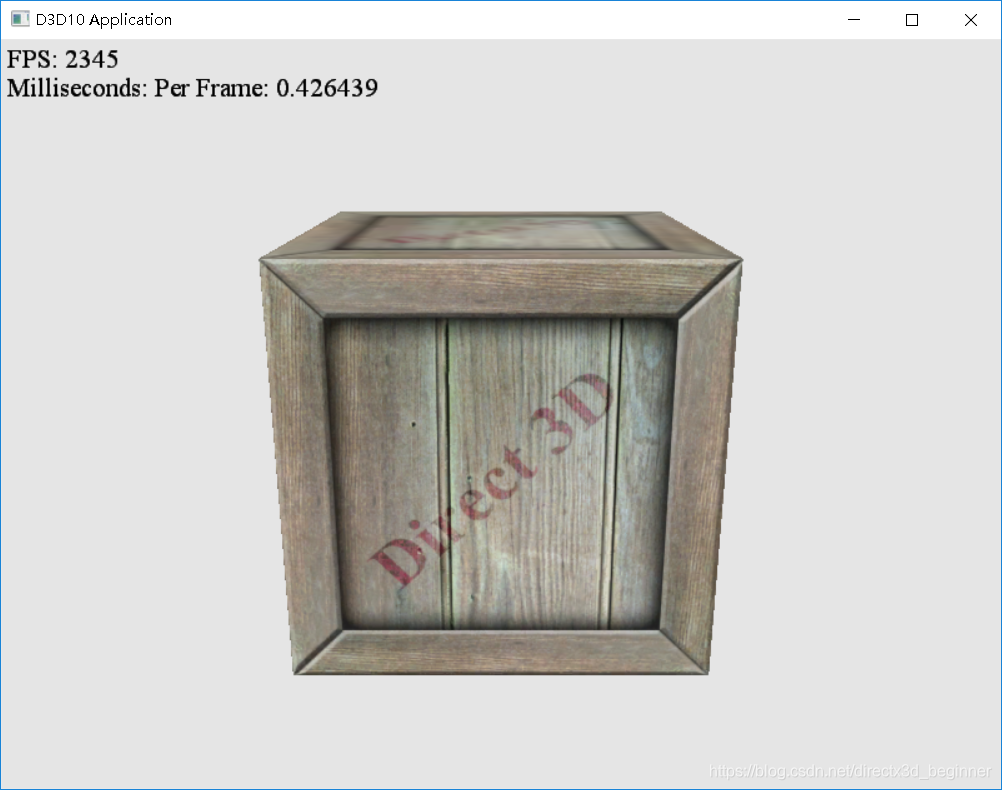

先上图

纹理作为材质好处在于，在像素着色器赋值（值相当于采样的纹理坐标），而不是在顶点着色器赋值（顶点数组中赋值）

1，先在结构体添加纹理坐标,从而在顶点数组中设定值

struct Vertex
{
.......
D3DXVECTOR2 _texC;

   Vertex(float x, float y, float z,
       float nx, float ny, float nz,
       float u, float v
   )
   {

.......
_texC = D3DXVECTOR2(u, v);
}
};

2,在layout中添加纹理坐标

// Create the vertex input layout.
   D3D10_INPUT_ELEMENT_DESC vertexDesc[] =
   {
.......
       {"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT,   0, 24, D3D10_INPUT_PER_VERTEX_DATA, 0},
   };

3,创建漫反射纹理和高光纹理的着色器资源视图

D3DX10CreateShaderResourceViewFromFile(md3dDevice, L"WoodCrate01.dds", 0, 0, &mDiffuseMapRV, 0);
D3DX10CreateShaderResourceViewFromFile(md3dDevice, L"defaultspec.dds", 0, 0, &mSpecMapRV, 0);

4，高光和漫反射纹理着色器视图的c++和shader交互

   ID3D10EffectShaderResourceVariable* mfxDiffuseMapVar = mFX->GetVariableByName("gDiffuseMap")->AsShaderResource();
   ID3D10EffectShaderResourceVariable* mfxSpecMapVar = mFX->GetVariableByName("gSpecMap")->AsShaderResource();
   mfxDiffuseMapVar->SetResource(mDiffuseMapRV);
   mfxSpecMapVar->SetResource(mSpecMapRV);

5,shader中纹理采样
Texture2D gDiffuseMap;
Texture2D gSpecMap;

SamplerState gTriLinearSam
{
Filter = MIN_MAG_MIP_LINEAR;
};

6，常量缓冲区变量纹理矩阵
   ID3D10EffectMatrixVariable* mfxTexMtxVar = mFX->GetVariableByName("gTexMtx")->AsMatrix();
   D3DXMATRIX texMtx;
   D3DXMatrixIdentity(&texMtx);
   mfxTexMtxVar->SetMatrix((float*)&texMtx);

7,顶点着色器中纹理矩阵转换

vOut.texC = mul(float4(vIn.texC, 0.0f, 1.0f), gTexMtx );

8，在纹理采样时，高光贴图的alpha分量的返回值在[0,1]之间，所以，必须调整为[0,256]

spec.a *= 256.0f;
