PL-USB2-BLASTER 使用说明

PL-USB2-BLASTER就是USB BLATER II烧录器。官方文档在https://www.intel.com/content/dam/www/programmable/us/en/pdfs/literature/ug/ug_usb_blstr_II_cable.pdf

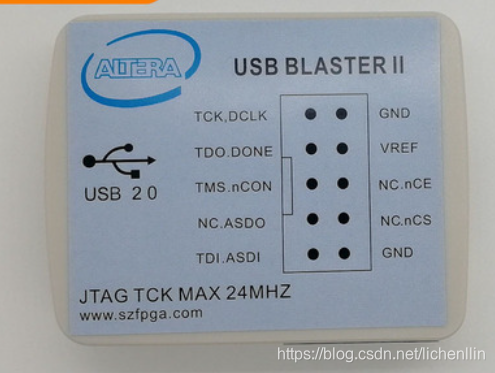

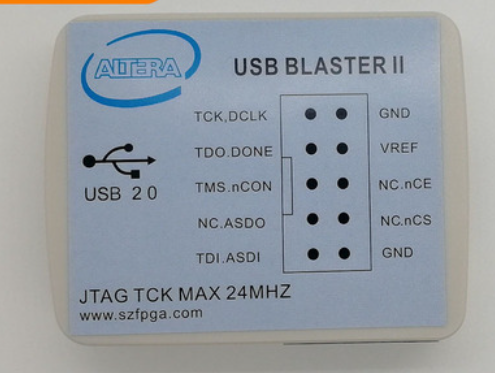

通过USB2.0接口,转换成JTAG以及AS相关的数据。注意接口是JTAG和AS一起的。在左边是JTAG模式,右边是AS模式。

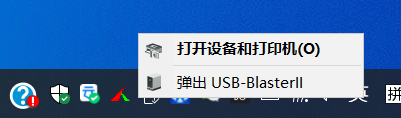

插上USB设备,可以看到,Windows设备是USB-Blaster II。



  1. JTAG模式

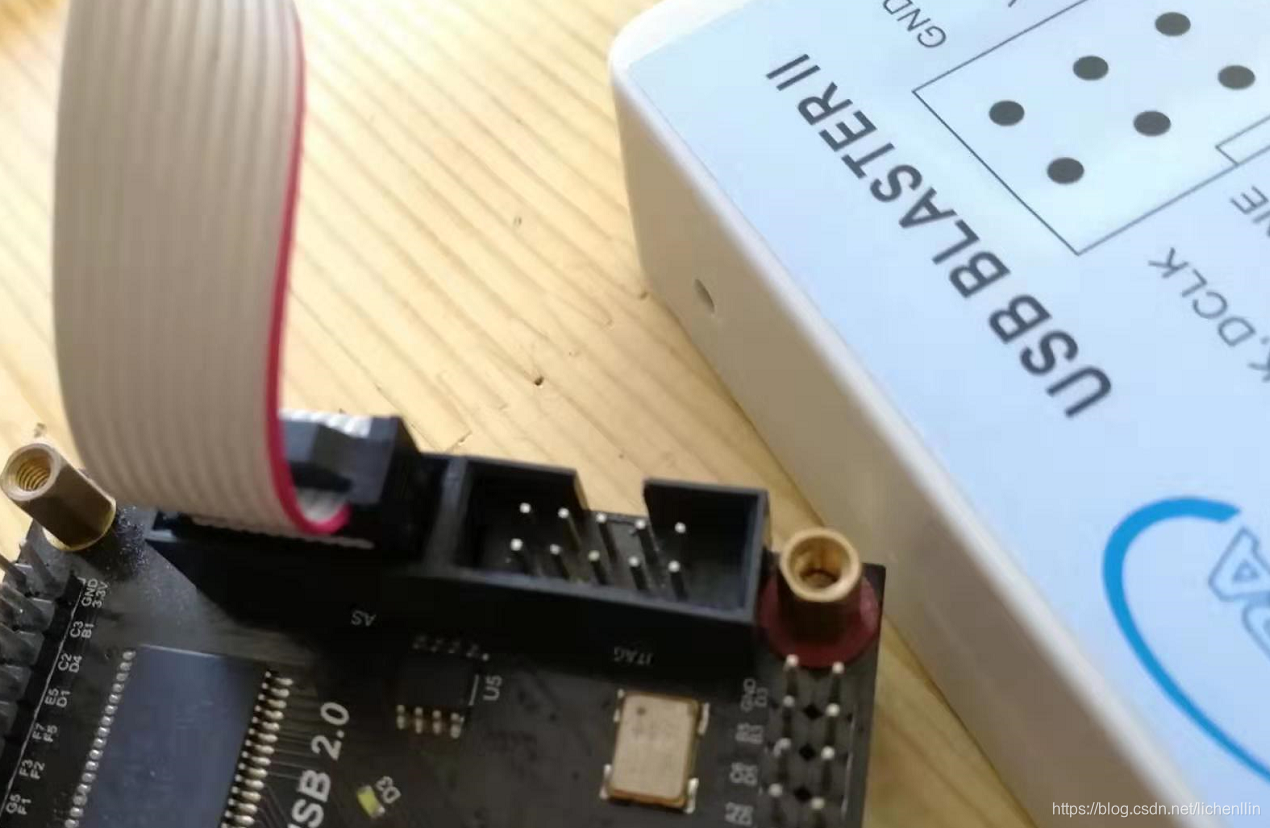

接上开发板的JTAG端口的。打quartus prime programmer软件。

确保hardware setup 这里是USB-Blaster II,Mode是JTAG模式。

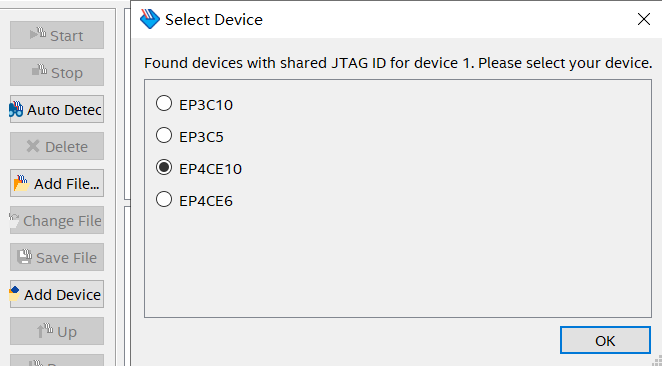

选择Auto Detec检测设备。选择EP4CE10设备。

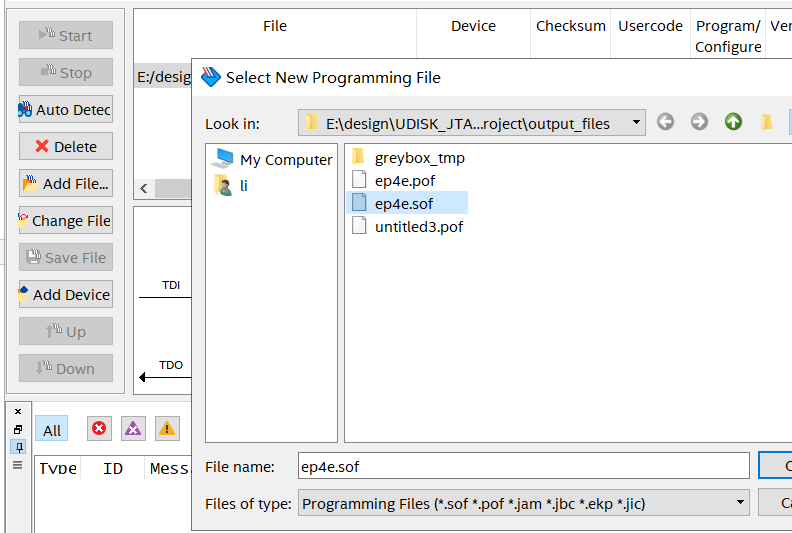

双击File下栏,选择对应SOF文件。



选择Program/Configure。编程



选择start开始。

看到这个progress这个进程,就是100%完成,

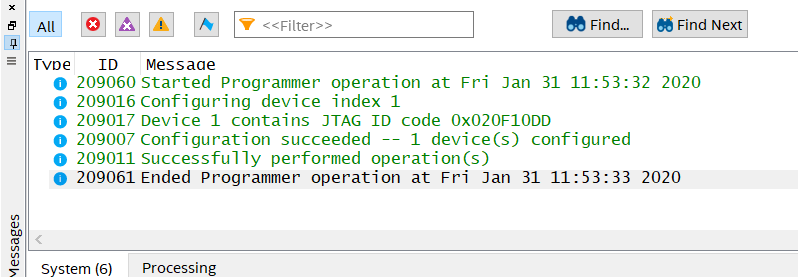

可以在output栏的system看到开始时间结束时间。使用1s时间下载文件。



  1. AS模式

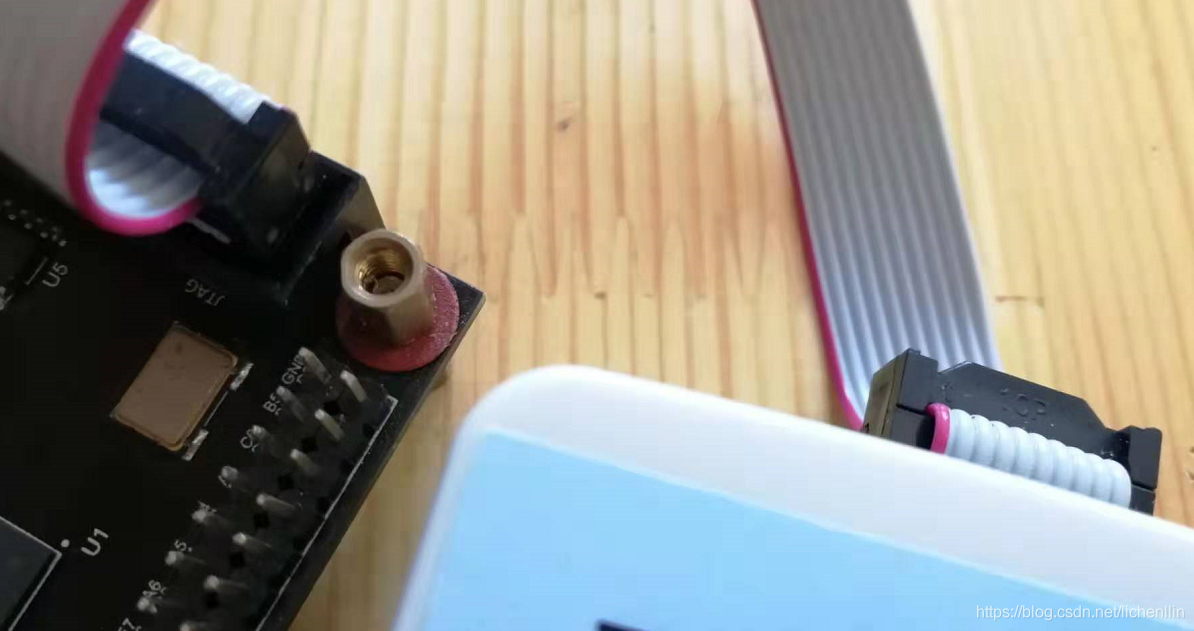

断开发板的电,线缆接AS模式。





然后在软件上,选择AS模式。

记得选择可以回读模式

然后Add Device。选择配置的芯片。

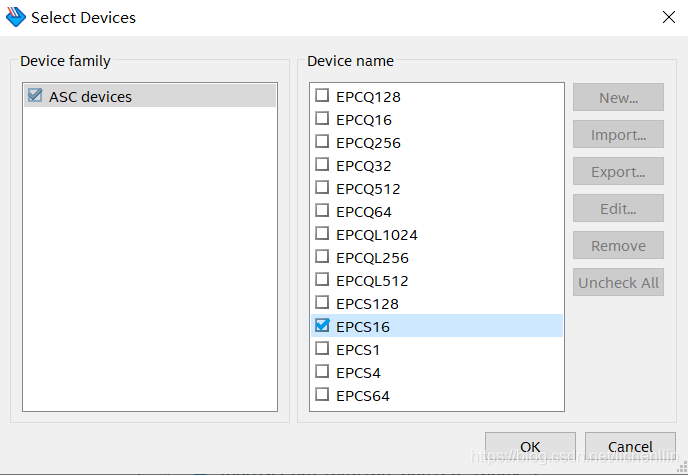

选择EPCS16设备。其实Altera的EP系类就是打磨的Micron芯片。所以很多芯片考虑成本可以用micron取代的。

选择Examine,就可以回读数据。



选择start开始。开始回读数据

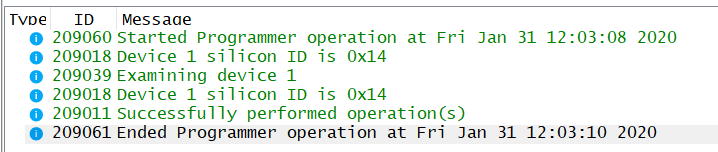

看到下面输出窗口,花了2秒时间读取16Mb的数据内容。

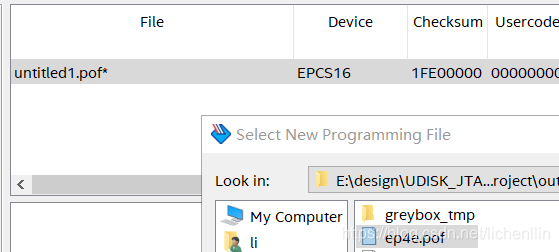

双击File选择烧录AS配置芯片的pof文件。

并且选择Program 、Verify、Blank-check选择。

选择start。

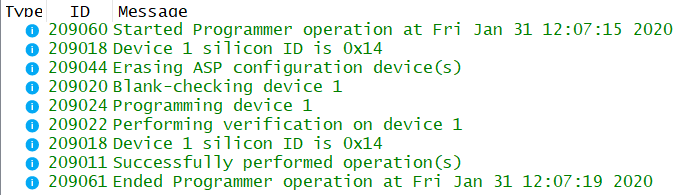

完成时间是4s时间
