揭开雷达的面纱（科普）探测能力

1、雷达对目标的检测

1.1、门限检测

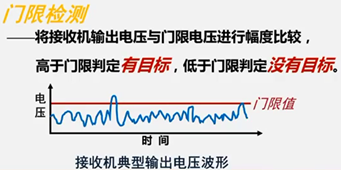

                                                                                    图 33 门限检测

                                                                                 图 34 门限检测结果

                                                                           图 35 门限对检测性能的影响

雷达门限检测的两种方式：

1. 人工门限：雷达人员手动设置；

2. 电子门限：恒虚警检测（根据噪声自动设置检测门限）。



2、雷达作用距离

在一定的发射概率和虚警概率条件下，雷达能探测目标的最大距离Rmax 。

2.1、影响雷达作用距离的主要因素

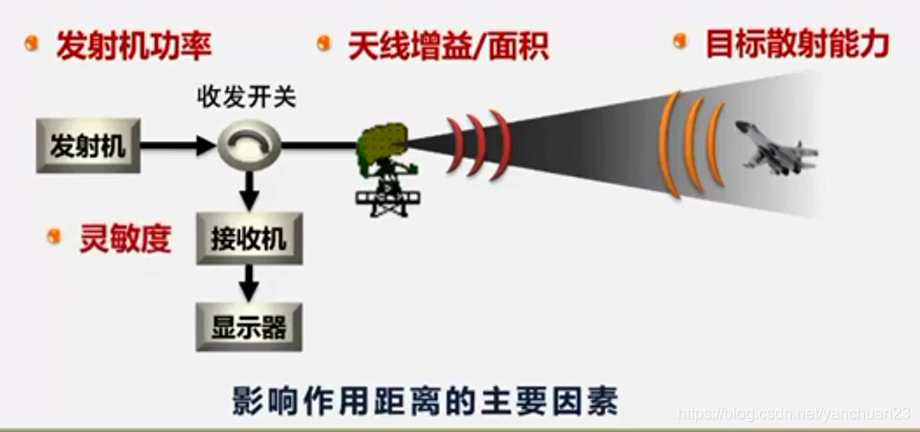

标图 36 影响雷达作用距离的主要因素题







2.1.1、发射机功率

发射机功率越大，雷达作用距离越远。

提高发射机功率的途径：

1. 增加峰值功率：
   1. 增加发射管峰值功率（缺点：受到雷达工作频率和器件水平的限制，还需要综合考虑到体积、重量、功耗、散热等问题）；
   2. 进行功率合成/空间功率合成；
2. 增加平均功率：平均功率=峰值功率×脉冲宽度×重复频率
   1. 增加峰值功率；
   2. 增加发射脉冲宽度；（发射宽脉冲，接收为窄波束）；
   3. 增加脉冲重复频率；

2.1.2、天线增益（面积）

天线面积越大，天线增益越高，雷达发射和接收电磁波的能力越高，雷达作用距离越远。

2.1.3、目标散射能力

目标散射能力用雷达散射面积（RCS）衡量。目标散射面积越大，目标散射能力越强，回拨信号越强、雷达作用距离越远。

探测目标为敌方目标，敌方会减小自身的雷达散射面积。

探测目标是己方目标，需要增大雷达散射能力（角反射器、龙伯球）。

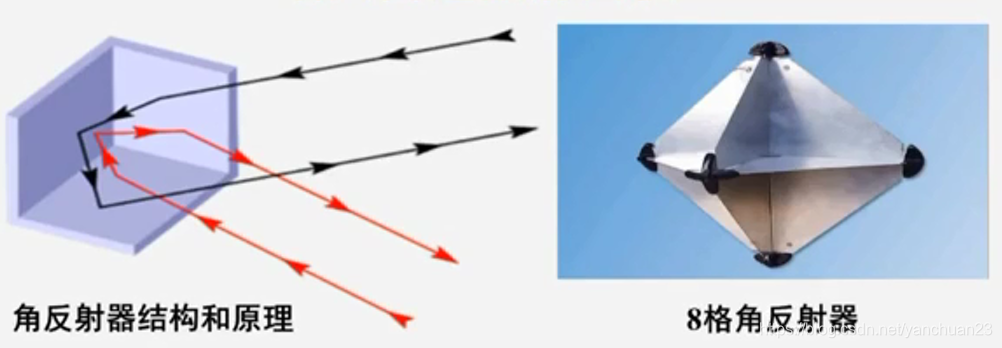

标图 37 增大雷达散射面积题

2.1.4、接收机的灵敏度

灵敏度主要由接收机内部噪声决定。

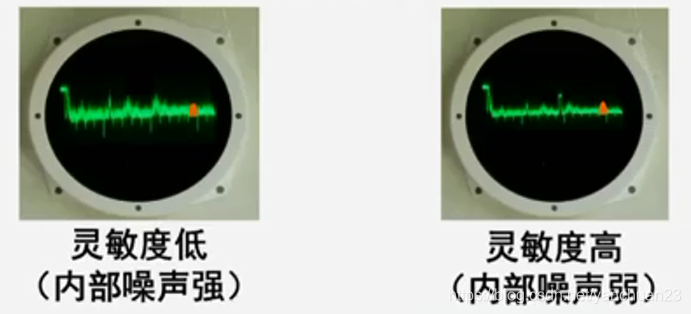

标图 38 内部噪声对灵敏度的影响题



3、雷达直视距离

雷达只能看到暴露区域目标，无法看到遮蔽区域目标。

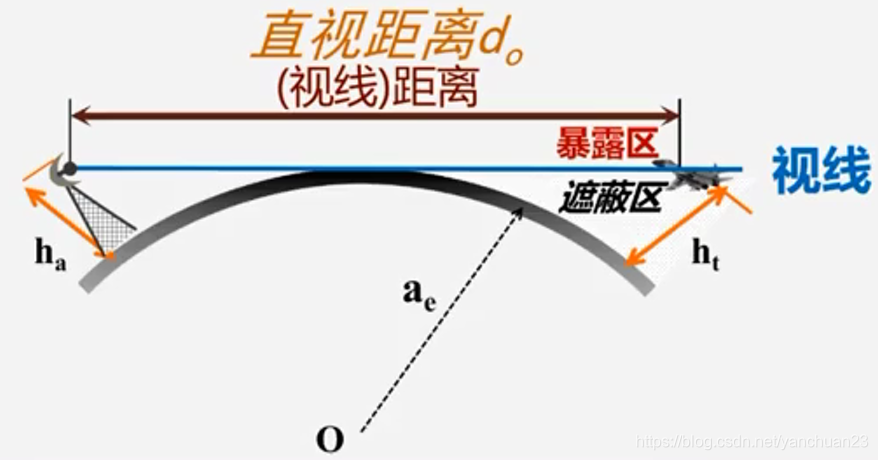

图 39 雷达直视距离题



那么，直视距离

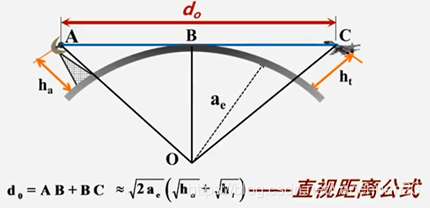

 图 40 雷达直视距离计算公式







目标飞行高度越高，那么目标被探测到的可能性越大；如果相躲避雷达的探测，就需要将飞行高度降低（低空或者超低空飞行），进入遮蔽区，这样尽管目标在雷达的探测范围内，雷达也无法探测到目标；反之，如果雷达希望自己能增大对目标的探测概率，则需要升高雷达天线高度，减少遮蔽区域。

4、提高雷达探测能力

在雷达作用距离和雷达直视距离中取二者最小值。

4.1、提高雷达作用距离





1. 增加发射机输出功率；
2. 提高天线增益/面积；
3. 提高接收机灵敏度；
4. 增大目标雷达截面积。



4.2、提高雷达直视距离

1. 架高雷达天线/平台；
2. 超视距雷达技术。
