【算法应用】异常检测：百度是这样做的

自动异常检测旨在发现复杂业务指标（请求量、收入等）的异常波动，是智能监控系统中的重要环节。百度的业务种类繁多，各业务的监控需求迥异，参数配置成本繁重，给异常检测带来了巨大的挑战。本文整理了运小博在 2017CNUTCon 全球运维技术大会上分享的《百度大规模时序指标自动异常检测实战》和在 CCF TF“人工智能时代的互联网运维”主题研讨会中分享的《百度智能运维实践之异常检测》的内容。主要介绍百度运维部 IOP 团队开发的自动异常检测系统及其核心技术能力，并重点讨论了大规模时序异常检测参数配置成本高的问题。演讲展示了三种常用异常检测算法及其适用场景，并基于此讨论了算法的自主选择策略，以及每种算法的参数自动配置方法。

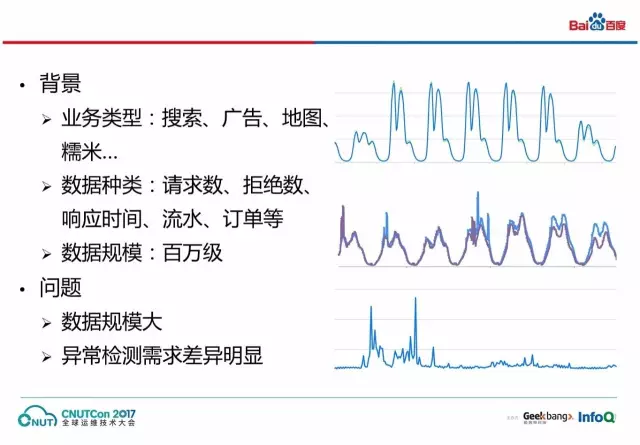

异常检测需要监控的业务繁多，覆盖了搜索、广告、地图、糯米等百度大部分的产品业务。及时发现这些业务请求数、拒绝数、响应时间、流水和订单等数据的异常波动，是业务稳定性的重要保证。这些数据不但数量众多，而且不同业务的曲线也有截然不同的特征。从上图的三幅曲线图可以看出：

第一幅曲线图中有蓝、绿两根曲线，分别代表当前时刻数据和上周同一时刻的数据。蓝色曲线几乎完全覆盖了绿色曲线，说明数据有规整的周期特性。
第二幅曲线图中，紫色曲线是当前时刻数据，蓝色曲线是上一周的数据。可以看出：数据有一定的周期性，但又不如第一幅图那么规整。
第三幅曲线图中的数据大致平稳，在某些时段出现了异常上涨。

所以，我们的异常检测系统面临两个挑战：一是数据规模大—总共有百万量级的指标；二是曲线的特征差异明显，监控难度大。

通用场景的异常检测算法

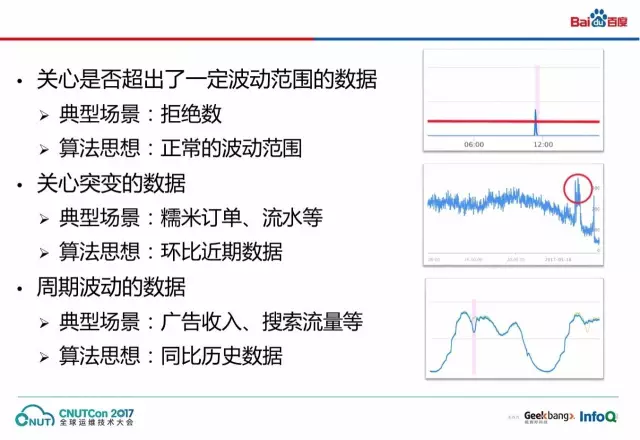

对曲线特征进行梳理后，我们发现大多数曲线都可以分数到下面三个场景中：

场景一：数据无规律波动，但正常基本在一个较小的波动范围内，典型的场景就是拒绝数监控，通常我们会按照拒绝数的常态波动范围设定一个或多个恒定阈值，超过阈值即报警。

场景二：数据的长期波动幅度较大，但正常情况下短期的波动幅度较小，体现在图像上是一根比较光滑的曲线，不应该有突然性的上涨或者下跌。典型的场景包括糯米的订单、流水。这类场景监控的主要思想就是环比附近的数据，检查是否存在突然的大幅上涨或下跌。

场景三：数据有规律地周期性波动，比如广告收入或搜索流量等。检测这类数据的方法是与历史数据作同比，从而发现异常。

恒定阈值类算法

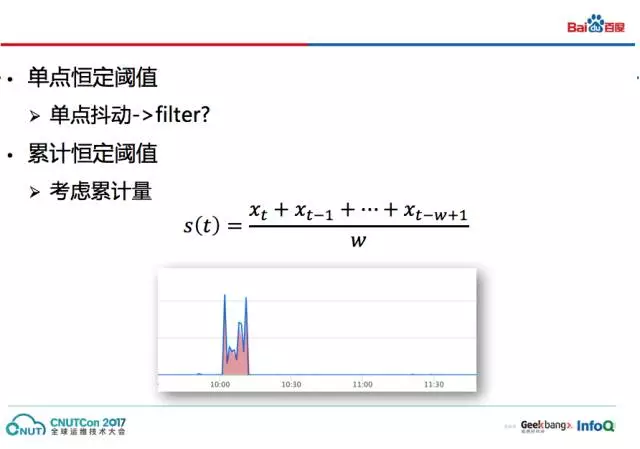

场景一的问题可以使用恒定阈值解决，超过设定阈值就报警。比如拒绝数监控，我们可以设定在一个单位时间内超过 100 个拒绝就报警。但是，实际使用中会出现单点毛刺的问题，也就是一个单点超过阈值的报警。当数据来回抖动时，就会产生大量无效报警。常见方法就是通过 filter 来解决，比如设置为连续 5 个时刻都超过阈值才报警，但这种方法太过僵硬，中间只要有一个点回到阈值范围内就不报。

我们采用的是更加柔性的累积法：一段时间窗口内数据的均值超过阈值触发才报警。这样不但能够滤除毛刺，还考虑了原始数据的累计效应。

突升突降类算法

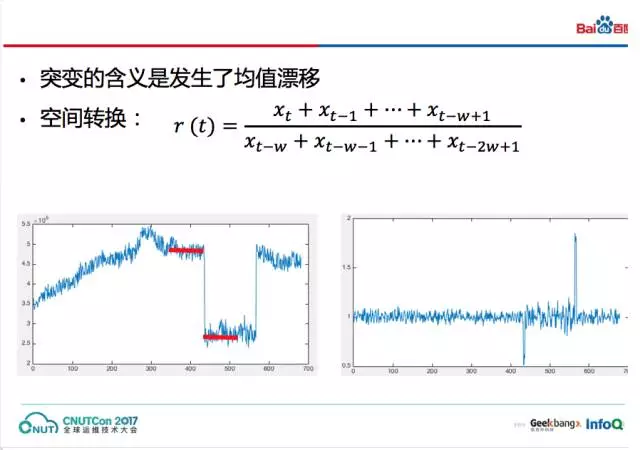

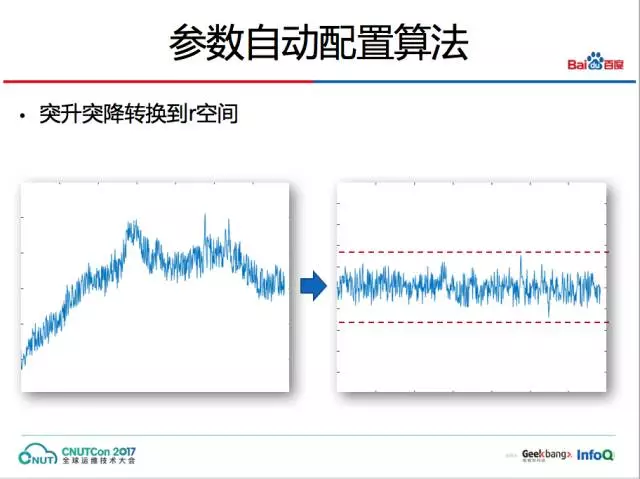

场景二要解决的是突升突降的问题，我们求取数据最近两个窗口的均值变化比例（见上图公式），将原始数据转换到了变化比例空间（r 空间），如右下的小图所示。在 r 空间上设置阈值就可以检测出数据的突升或突降。

同比类算法

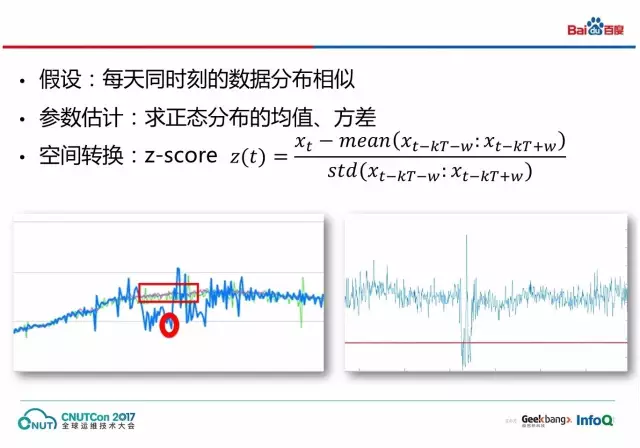

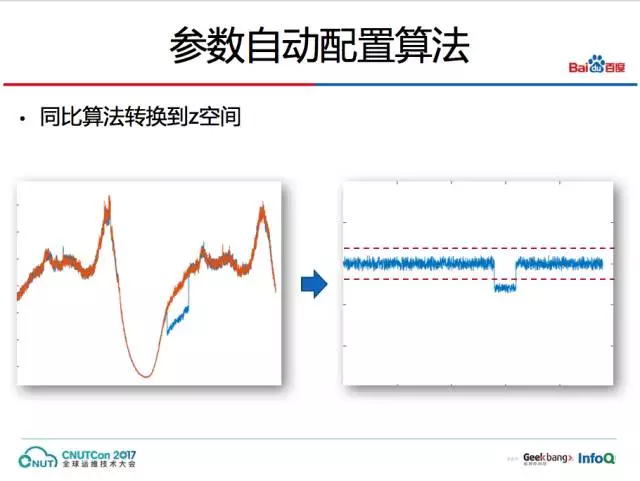

场景三中的数据有显著的周期性，我们计算历史上相同时间窗口内数据的均值和标准差，然后计算当前点的 z-score 值，即当前点的值减去均值之后再除以标准差。逐点计算 z 值可以把原始数据转换到另外一个空间（z 空间），在 z 空间设置阈值就可以发现这类异常了。比如左下的小图里蓝色曲线是当前的数据，红色和绿色的曲线是历史同时刻数据。如果要检测图中红色圆圈的部分是否异常，我们以历史数据（红色方块内的数据）为基准计算均值和标准差。右下的小图展示了蓝色曲线在 z 空间的形态，如果取值位于红色阈值线的下方，即可报警。

算法选择决策树 & 参数自动配置算法

不同曲线需要选取不同的算法，大量曲线的算法选择成本很高。例如，右上的小图是某产品在不同省份的流量数据，我们看到流量大的省份（如北京、广东）的曲线周期性很明显，更适合同比算法，流量小的省份比如西藏的曲线基本区域平稳，更适合配置恒定阈值。

另外，算法在不同时段的参数不同，工作日和休假日的参数、白天和晚上的参数都不同，参数配置成本非常高。

除此之外，曲线特征会随着业务系统的架构调整发生相应的变化，算法和参数需要定期维护。例如右下的小图是某个子系统的流量数据，箭头时刻这个子系统下线了，此事算法和参数都需要做出相应调整。

因此，我们希望帮助用户自动选择算法和配置参数。接下来我们将分别介绍算法选择决策树和参数自动配置算法。

算法选择决策树

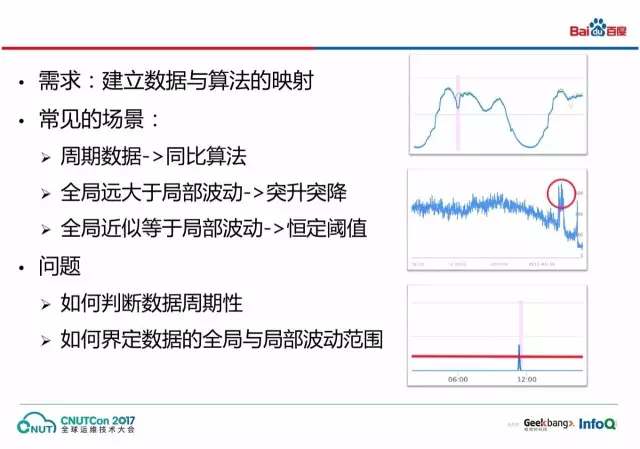

曲线配置算法本质上在建立数据特点与算法本身的映射。周期性数据选择配置同比算法，非周期数据会通过波动范围来界定。当数据的全局波动（长期波动）远大于局部波动（短时波动）的时候，我们倾向于选择突升突降；当全局波动近似等于局部波动的时候，恒定阈值算法就会更合适。

接下来需要解决的问题就是：如何判断数据是否有周期性？如何界定数据的全局与局部波动范围？

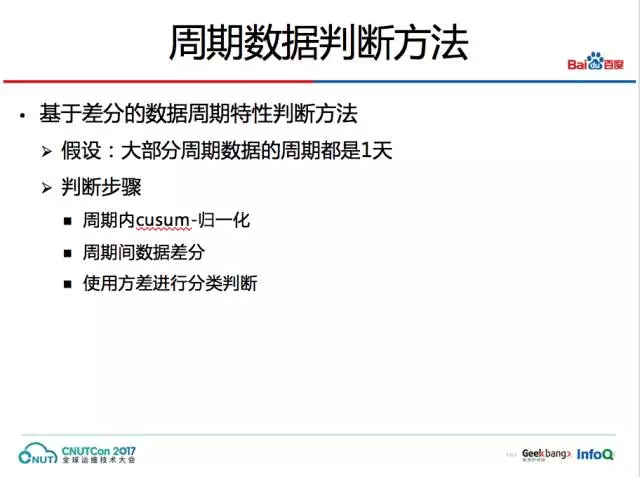

我们提出了一种基于差分的数据周期特征判断方法。先将临近的两天数据做差分，如果是周期数据，差分后就可以消除掉原有数据的全局波动，然后结合方差的阈值判断就可以确定数据是否有周期性。实验发现，不同天的数据有一定的上下浮动，因此差分之前可以先对数据做归一化。

前面的方法能够分离出周期性数据，接下来要度量数据的全局波动和局部波动的相对大小。数据方差可以直接表达全局波动范围。对数据施加小尺度的小波变换可以得到局部波动，局部波动的方差反应了局部波动的大小。

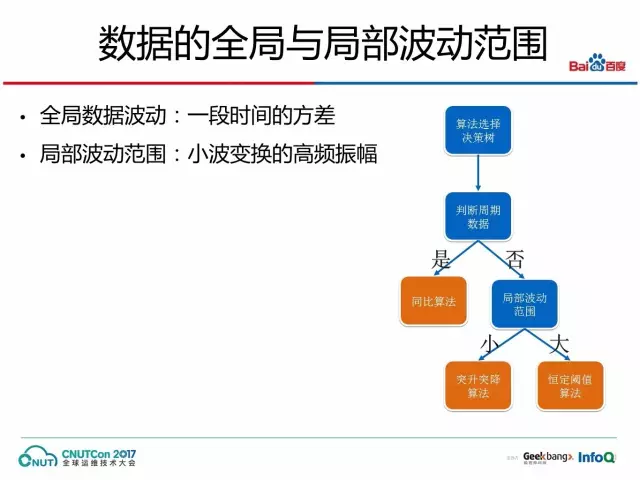

结合周期性数据的判断方法和数据的全局、局部波动的表示，就可以得到图中的算法选择决策树了。

参数自动配置算法

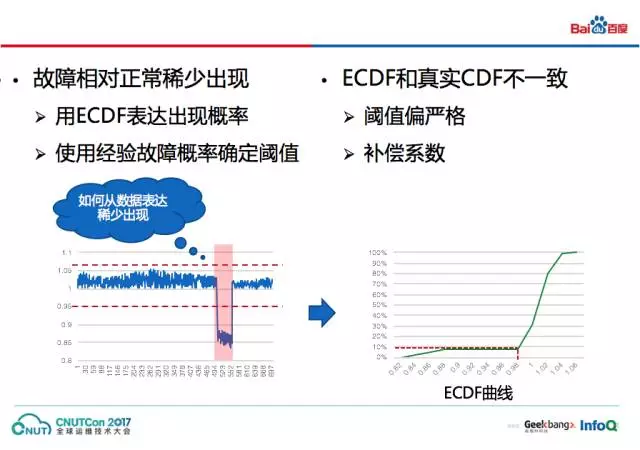

算法选择以后，我们需要给每种算法自动配置参数。首先，介绍恒定阈值的自动参数配置。如左下小图中的一段数据，直观来说红色区域的数值因为很罕见所以一般会被认为是有异常。通过估算这些罕见数据出现的概率，即可确定曲线的阈值。把数据看作是一组独立同分布的随机变量的值，我们可以使用 ECDF（经验累积概率分布曲线）来估计随机变量的概率分布（右下角的小图所示）。ECDF 曲线的横轴是数据值，纵轴是概率，表达的是小于等于某数值的样本比例。用户给定经验故障概率（ECDF 的纵轴），即可查找到数值的阈值（ECDF 的横轴）。我们通过 ECDF 把配置阈值转换成了配置经验故障概率。尽管不同曲线的阈值不一样，但曲线的经验故障概率常常是一致的。

实际使用中，因为历史数据样本有限，ECDF 与真实 CDF 有一定差距，直接使用容易有较多误报，我们使用了补偿系数解决这个问题。
