Windows Ring3层注入——修改PE输入表（导入表）注入（一）

Windows Ring3层注入——修改PE输入表（导入表）注入（一）

• PE文件简单介绍
• PE文件相关名词解释
• PE文件磁盘与内存映像结构图
• 输入表介绍
• 输入表结构
• 输入表注入原理
• PE输入表注入的两种方法
• 静态修改PE文件法：
• 进程创建期修改PE输入表法：
• 输入表注入核心代码示例

PE文件简单介绍

PE（Portable Execute）文件是Windows下可执行文件的总称，常见的有DLL，EXE，OCX，SYS等，事实上，一个文件是否是PE文件与其扩展名无关，PE文件可以是任何扩展名。

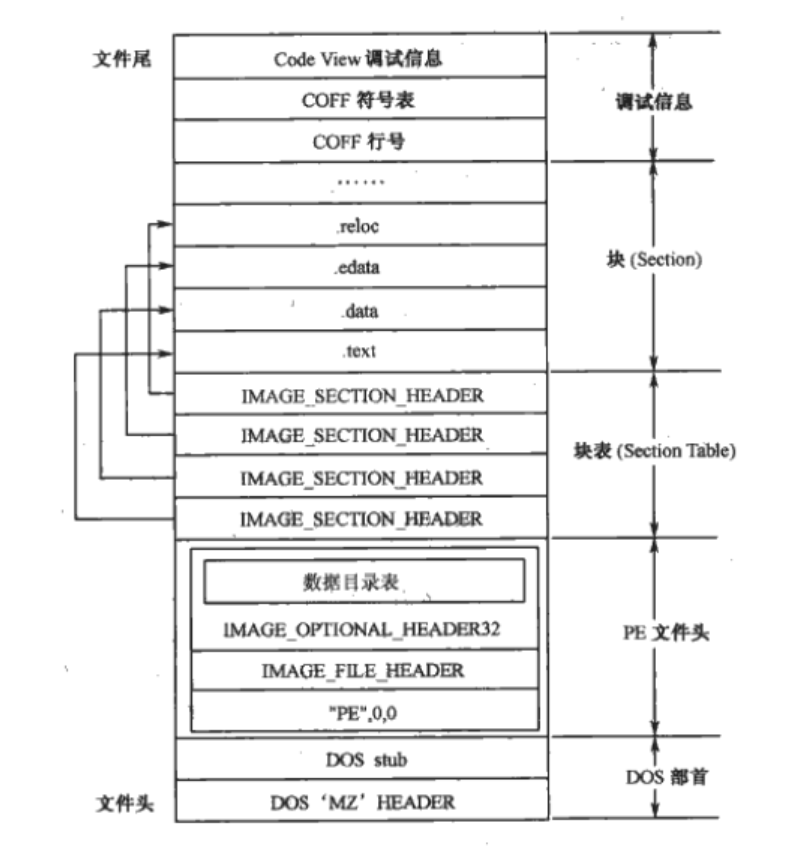

PE文件的结构一般来说如下图所示：从起始位置开始依次是DOS头，PE文件头，块表（节表）以及具体的块（节）。

PE文件相关名词解释

• 虚拟空间：PE文件被系统加载器映射到内存中，每个程序都有自己的虚拟空间。
• 虚拟地址（VA）：虚拟空间的内存地址。
• 相对虚拟地址（RVA）：内存中相对于PE文件载入地址的偏移相对地址（也称偏移量）。
• 模块（Module）：PE文件映射到内存中的版本被称为模块(Module)。(GetModuleHandle)
• 模块句柄：映射文件的起始地址。
• 基地址（ImageBase）：初始内存起始地址，跟模块句柄一样(Windows CE不成立)。
• 区块间隙：PE文件头中，FileAlignment定义了磁盘区块的对齐值。每一个区块从对齐值的倍数的偏移位置开始，而区块的实际代码或数据的大小不一定刚好是这么多，所以不足的地方一般以00h来填充，就会出现区块间隙。（PE文件的典型对齐值为200h）。
• 内存对齐：PE文件头中，SectionAlignment定义了内存中区块的对齐值。当PE文件被映射到内存中，区块总是从一个页边界处开始。（x86内存页4KB(1000h)排列，x64内存页8KB(2000h)排列）。

File Offset=RVA-△k
File Offset=VA-ImageBase-△k

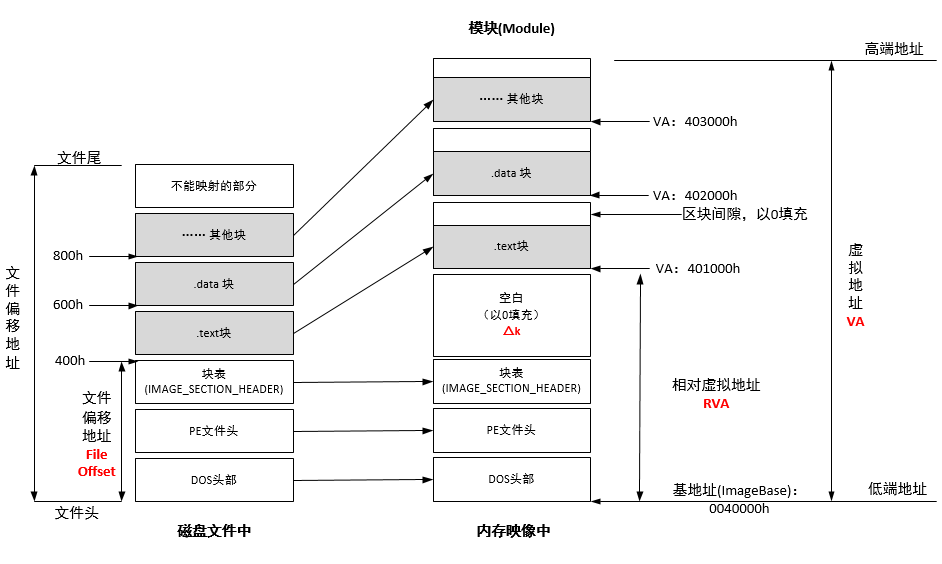

PE文件磁盘与内存映像结构图

更多PE文件的介绍可以参照《加密与解密》第11章节。

输入表介绍

输入是可执行程序（EXE）被加载到地址空间后，使用来自于其他 Dll 的代码或数据的动作。
输入表是Windows PE文件中的一组数据结构，输入表RVA在上图PE文件结构的PE文件头中的数据目录表中。
输入表就相当于 EXE文件与 DLL文件 沟通的钥匙，形象的可以比喻成两个城市之间交流的高速公路，所有的导入函数信息都会写入输入表中，在 PE 文件映射到内存后，Windows 将相应的 DLL文件装入，EXE 文件通过**“输入表”找到相应的 DLL 中的导入函数**，从而完成程序的正常运行，这一动态连接的过程都是由**“输入表”**参与的。

输入表结构

输入表是以一个IMAGE_IMPORT_DESCRIPTOR（IID） 数组 开始的，每一个被PE文件隐式的 链接进来的DLL 都有一个 IID，IID数组的最后一个单元用NULL表示。

typedef struct _IMAGE_IMPORT_DESCRIPTOR
{
    _ANONYMOUS_UNION union {
        DWORD Characteristics;           //
        DWORD OriginalFirstThunk;        //指向输入名称表（INT）的RVA（相对虚拟地址），INT是一个IMAGE_THUNCK_DATA结构的数组，数组中的每个元素指向一个IMAGE_IMPORT_BY_NAME结构，INT以元素0结束。
    } DUMMYUNIONNAME;
    DWORD TimeDateStamp;                 //   时间戳，可以忽略
    DWORD ForwarderChain;                //   如果没有向前引用（Forwarders）的话就是-1
    DWORD Name;                          //   被导入DLL的名字指针，是一个RVA
    DWORD FirstThunk;                    //   指向输入地址表（IAT）的RVA。IAT是一个IMAGE_THUNK_DATA结构的数组
} IMAGE_IMPORT_DESCRIPTOR,*PIMAGE_IMPORT_DESCRIPTOR;

• IMAGE_THUNK_DATA 结构：

typedef struct _IMAGE_THUNK_DATA32
{
    union
    {
        DWORD ForwarderString;  //指向一个转向者字符串的RVA；
        DWORD Function;         //被输入的函数的内存地址
        DWORD Ordinal;          //被输入的API的序数值
        DWORD AddressOfData;    //指向IMAGE_IMPORT_BY_NAME
    } u1;
} IMAGE_THUNK_DATA32,*PIMAGE_THUNK_DATA32;

• MAGE_IMPORT_BY_NAME结构:

struct _IMAGE_IMPORT_BY_NAME {
    WORD    Hint;             //   指出函数在所在的dll的输出表中的序号
    BYTE    Name[1];          //   指出要输入的函数的函数名
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;

• 要两个 IMAGE_THUNK_DATA 数组的原因：
  当程序加载时，IAT 会被PE加载器重写，PE加载器先搜索 INT ，PE加载器迭代搜索 INT数组 中的每个指针，找出 INT 所指向的 IMAGE_IMPORT_BY_NAME 结构中的函数在内存中的真正的地址，并把它替代原来 IAT 中的值。当完成后， INT 就没有用了，程序只需要 IAT 就可以正常运行了。看下面图：

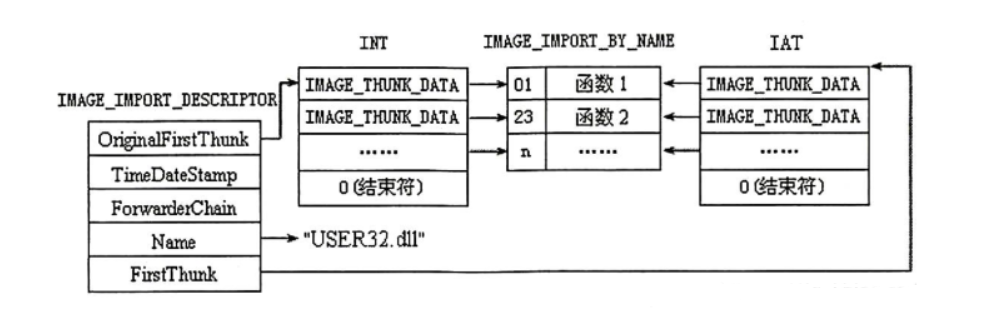

这个是 可执行程序在磁盘中 的时候：

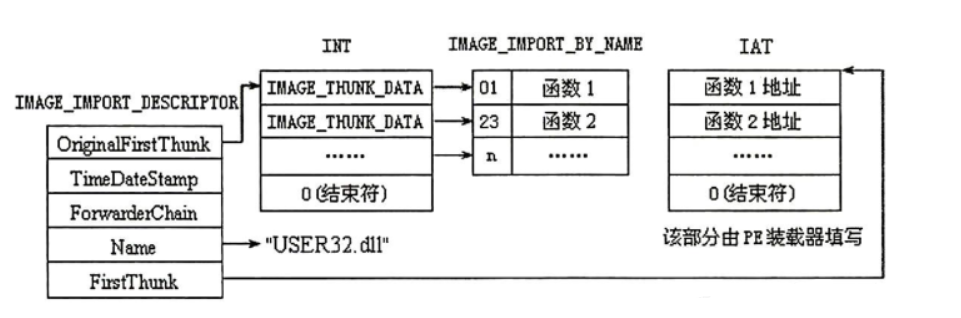

这个是 当程序被加载 的时候：

输入表注入原理

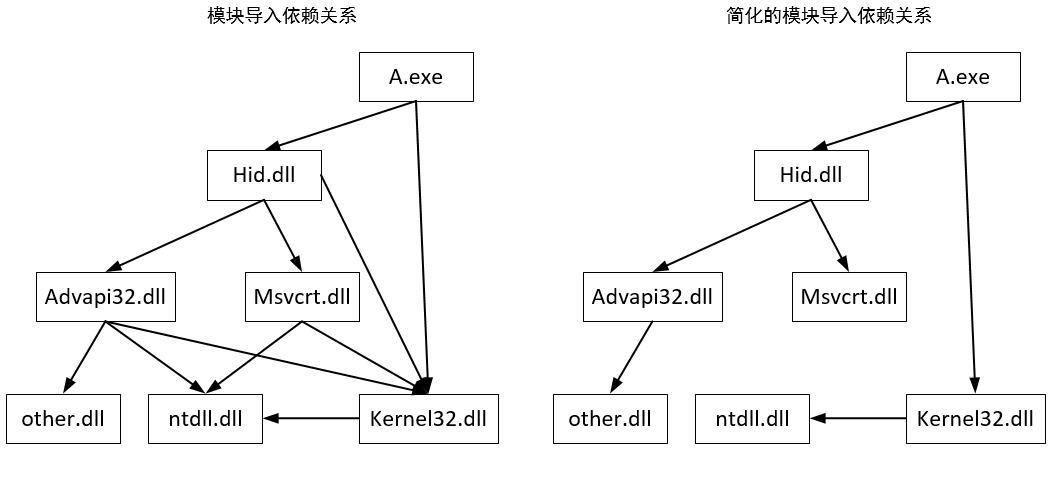

首先让我们换一个角度观察一下模块的导入关系。假设有一个可执行程序A.exe，运行之后，其进程空间模块有hid.dll、msvcrt.dll、advapi32.dll，技术模块有ntdll.dll、kernel32.dll，代表其他模块的是other.dll，他们的导入关系如图所示：

• 因为一个进程空间对于同一个dll模块只需要加载一个，所以简化一下模块的导入依赖关系可以看到如图所示。

简化后的模块导入依赖关系图看上去比较清晰和简洁，很像一棵树，树枝代表上面输入表逻辑结构中的IMAGE_IMPORT_DESCRIPTIOR结构。Windows的PE加载器就是根据这种依赖关系来加载模块的。
注入是为了让自己的模块可以加载到目标进程空间中，所以根据上述原理，我们可不可以在上面的导入关系中添加一个是我们自己模块的节点，就可以完成注入。
一般情况，输入表的加载都是通过修改进程、输入依赖树上某个模块的输入表来实现的（树上增加节点），这个修改动作是在进程加载该模块之前完成的（即修改模块文件的输入表）。等到待注入模块被加载到进程控件后，就可以将被修改的模块文件改回来，防止文件修改操作被发现。

输入表加载的原理就是在原有的IMAGE_IMPORT_DESCRIPTION(IDD)数组中增加一条IID记录，所以我们必须考虑原来存放IID的位置是否有空间容纳这个新的IID。为了避免这种意外发生，有两种方法可以采用：
一是在所有的节中寻找一块能容纳心IID数组的文件空隙；
二是新增一个足够大的节来专门存放新的IID数组。

PE输入表注入的两种方法

静态修改PE文件法：

• 1.备份原IID结构
• 2.在原IID区域构造新的OriginalFirstThunk、Name和FirstThunk结构
• 3.填充新输入表项的IID结构
• 4.修正PE文件头的信息

进程创建期修改PE输入表法：

• 1.以挂起方式创建目标进程
• 2.获取目标进程中的PE结构信息
• 3.获取原IID大小，增加一项，搜索可用的节空隙
• 4.构造心的IID及其相关的OriginalFirstThunk、Name和FirstThunk结构
• 5.修正PE映像头
• 6.更新目标进程的内存。
• 7.继续运行主线程

输入表注入核心代码示例

根据上述原理介绍，对代码的流程可以如此梳理：
1.写一个我们自己的输入表IID结构
1.新增一个节（块section）来保存旧的输入表IID结构数组和我们新加的输入表IID结构
2.因为新加了节，我们就需要增加一个节表指向我们新加的节
3.因为新加了节和节表就需要更改PE文件头的信息

//新增输入表
BOOL AddNewImportDescriptor(const char * szPEFilePath,char * szInjectDllName, char *szImportFuncName)
//新增节（块）
BOOL AddNewSection(LPCTSTR lpStrModulePath, DWORD dwNewSectionSize)

BOOL AddNewImportDescriptor(const char * szPEFilePath,char * szInjectDllName, char *szImportFuncName)
{
	BOOL bSuccess = FALSE;
	LPVOID lpMemModule = NULL;
	LPBYTE lpData = NULL;
	DWORD  dwNewSecFileSize, dwNewSecMemSize;
	HANDLE hFile = INVALID_HANDLE_VALUE, hFileMapping = INVALID_HANDLE_VALUE;
	PIMAGE_NT_HEADERS pNtHeader = NULL;
	PIMAGE_IMPORT_DESCRIPTOR pstImportTable = NULL;
	PIMAGE_SECTION_HEADER    pstSectionHeader = NULL;
	__try
	{
			//pe文件映射到内存
		hFile = CreateFile(
			     szPEFilePath,
				 GENERIC_READ | GENERIC_WRITE,
				 FILE_SHARE_READ | FILE_SHARE_WRITE,
				 NULL,
				 OPEN_EXISTING,
				 FILE_ATTRIBUTE_NORMAL,
				 NULL
				 );
		if ( INVALID_HANDLE_VALUE == hFile )
		{
			OutputDebugString("[-] AddNewImportDescriptor CreateFile fail!\n");
			goto _EXIT_;
		}

		DWORD dwFileSize = GetFileSize(hFile, NULL);
		hFileMapping = CreateFileMapping(hFile, NULL, PAGE_READWRITE/* | SEC_IMAGE*/, 0, dwFileSize, "WINSUN_MAPPING_FILE");
		if ( NULL == hFileMapping )
		{
			OutputDebugString("[-] AddNewImportDescriptor CreateFileMapping fail!\n");
			goto _EXIT_;
		}

		lpMemModule = MapViewOfFile(hFileMapping, FILE_MAP_ALL_ACCESS, 0, 0, dwFileSize);
		if ( NULL == lpMemModule )
		{
			OutputDebugString("[-] AddNewImportDescriptor MapViewOfFile fail!\n");
			goto _EXIT_;
		}
		lpData = (LPBYTE)lpMemModule;
		//判断是否是PE
        if (((PIMAGE_DOS_HEADER)lpData)->e_magic != IMAGE_DOS_SIGNATURE )
        {
			OutputDebugString("[-] AddNewImportDescriptor PE Header MZ error!\n");
			goto _EXIT_;
        }
		pNtHeader = (PIMAGE_NT_HEADERS)(lpData + ((PIMAGE_DOS_HEADER)(lpData))->e_lfanew);
		if ( pNtHeader->Signature != IMAGE_NT_SIGNATURE )
		{
			OutputDebugString("[-] AddNewImportDescriptor PE Header PE error!\n");
			goto _EXIT_;
		}
		pstImportTable = (PIMAGE_IMPORT_DESCRIPTOR)(lpData + RVA2Offset(pNtHeader,pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT].VirtualAddress));
		BOOL bBoundImport = FALSE;
		if (pstImportTable->Characteristics == 0 && pstImportTable->FirstThunk != 0)
		{
			bBoundImport = TRUE;
			pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT].Size = 0;
			pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT].VirtualAddress = 0;
		}

		pstSectionHeader = (PIMAGE_SECTION_HEADER)(pNtHeader+1)+pNtHeader->FileHeader.NumberOfSections-1;
		PBYTE pbNewSection = pstSectionHeader->PointerToRawData + lpData;
		int i = 0;
		while(pstImportTable->FirstThunk != 0)
		{
			memcpy(pbNewSection, pstImportTable, sizeof(IMAGE_IMPORT_DESCRIPTOR));
			pstImportTable++;
			pbNewSection += sizeof(IMAGE_IMPORT_DESCRIPTOR);
			i++;
		}
		memcpy(pbNewSection, (pbNewSection-sizeof(IMAGE_IMPORT_DESCRIPTOR)), sizeof(IMAGE_IMPORT_DESCRIPTOR));
		DWORD dwDelt = pstSectionHeader->VirtualAddress - pstSectionHeader->PointerToRawData;
		//avoid import not need table
		PIMAGE_THUNK_DATA pImgThunkData = (PIMAGE_THUNK_DATA)(pbNewSection + sizeof(IMAGE_IMPORT_DESCRIPTOR)*2);

		//import dll name
		PBYTE pszDllNamePosition = (PBYTE)(pImgThunkData + 2);
		memcpy(pszDllNamePosition, szInjectDllName, strlen(szInjectDllName));
		pszDllNamePosition[strlen(szInjectDllName)] = 0;

		//确定IMAGE_IMPORT_BY_NAM的位置
		PIMAGE_IMPORT_BY_NAME pImgImportByName = (PIMAGE_IMPORT_BY_NAME)(pszDllNamePosition + strlen(szInjectDllName) + 1);

		//init IMAGE_THUNK_DATA
		pImgThunkData->u1.Ordinal = dwDelt + (DWORD)pImgImportByName - (DWORD)lpData ;


		//init IMAGE_IMPORT_BY_NAME
		pImgImportByName->Hint = 1;
		memcpy(pImgImportByName->Name, szImportFuncName, strlen(szImportFuncName)); //== dwDelt + (DWORD)pszFuncNamePosition - (DWORD)lpData ;
		pImgImportByName->Name[strlen(szImportFuncName)] = 0;
		//init OriginalFirstThunk
		if (bBoundImport)
		{
			((PIMAGE_IMPORT_DESCRIPTOR)pbNewSection)->OriginalFirstThunk = 0;
		}
		else
			((PIMAGE_IMPORT_DESCRIPTOR)pbNewSection)->OriginalFirstThunk = dwDelt + (DWORD)pImgThunkData - (DWORD)lpData;
		//init FirstThunk
		((PIMAGE_IMPORT_DESCRIPTOR)pbNewSection)->FirstThunk = dwDelt + (DWORD)pImgThunkData - (DWORD)lpData;
		//init Name
		((PIMAGE_IMPORT_DESCRIPTOR)pbNewSection)->Name = dwDelt + (DWORD)pszDllNamePosition-(DWORD)lpData;

		//改变导入表指向顺序
		pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT].VirtualAddress =  pstSectionHeader->VirtualAddress;
		pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT].Size			 =  (i+1)*sizeof(IMAGE_IMPORT_DESCRIPTOR);


	}
	__except(EXCEPTION_EXECUTE_HANDLER)
	{
        OutputDebugString("[-] AddNewImportDescriptor  Exception!\n");
		return false;
	}

	_EXIT_:

	if ( hFile )
	{
         CloseHandle(hFile);
	}

	if ( lpMemModule)
	{
		UnmapViewOfFile(lpMemModule);
	}

	if ( hFileMapping )
	{
		CloseHandle(hFileMapping);
	}
	return true;
}


BOOL AddNewSection(LPCTSTR lpStrModulePath, DWORD dwNewSectionSize)
{
	bool   bSuccess = false;
	LPVOID lpMemModule = NULL;
	LPBYTE lpData = NULL;
	DWORD  dwNewSecFileSize, dwNewSecMemSize;
	HANDLE hFile = INVALID_HANDLE_VALUE, hFileMapping = INVALID_HANDLE_VALUE;
	PIMAGE_NT_HEADERS pNtHeader = NULL;
	PIMAGE_SECTION_HEADER pNewSection = NULL, pLastSection = NULL;

	OutputDebugString("[!] AddNewSection Enter!\n");

	//TODO:可能还涉及关闭windows文件保护
	__try
	{
		//pe文件映射到内存
		hFile = CreateFile(
			     lpStrModulePath,
				 GENERIC_READ | GENERIC_WRITE,
				 FILE_SHARE_READ | FILE_SHARE_WRITE,
				 NULL,
				 OPEN_EXISTING,
				 FILE_ATTRIBUTE_NORMAL,
				 NULL
				 );
		if ( INVALID_HANDLE_VALUE == hFile )
		{
			OutputDebugString("[-] AddNewSection CreateFile fail!\n");
			goto _EXIT_;
		}

		DWORD dwFileSize = GetFileSize(hFile, NULL);
		hFileMapping = CreateFileMapping(hFile, NULL, PAGE_READWRITE/* | SEC_IMAGE*/, 0, dwFileSize, "WINSUN_MAPPING_FILE");
		if ( NULL == hFileMapping )
		{

			OutputDebugString("[-] AddNewSection CreateFileMapping fail!\n");
			goto _EXIT_;

		}

		lpMemModule = MapViewOfFile(hFileMapping, FILE_MAP_ALL_ACCESS, 0, 0, dwFileSize);
		if ( NULL == lpMemModule )
		{
			OutputDebugString("[-] AddNewSection MapViewOfFile fail!\n");
			goto _EXIT_;
		}

		lpData = (LPBYTE)lpMemModule;
		//判断是否是PE文件
        if (((PIMAGE_DOS_HEADER)lpData)->e_magic != IMAGE_DOS_SIGNATURE )
        {
			OutputDebugString("[-] AddNewSection PE Header MZ error!\n");
			goto _EXIT_;
        }

		pNtHeader = (PIMAGE_NT_HEADERS)(lpData + ((PIMAGE_DOS_HEADER)(lpData))->e_lfanew);
		if ( pNtHeader->Signature != IMAGE_NT_SIGNATURE )
		{
			OutputDebugString("[-] AddNewSection PE Header PE error!\n");
			goto _EXIT_;
		}

		//判断是否可以增加一个新节
		if ( ((pNtHeader->FileHeader.NumberOfSections + 1) * sizeof(IMAGE_SECTION_HEADER)) > (pNtHeader->OptionalHeader.SizeOfHeaders) )
		{
			OutputDebugString("[-] AddNewSection cannot add a new section!\n");
			goto _EXIT_;
		}

        pNewSection  = (PIMAGE_SECTION_HEADER)(pNtHeader+1) + pNtHeader->FileHeader.NumberOfSections;
		pLastSection = pNewSection - 1;


		DWORD rsize,vsize,roffset,voffset;
		//对齐偏移和RVA
		rsize=PEAlign(dwNewSectionSize,
				pNtHeader->OptionalHeader.FileAlignment);

		roffset=PEAlign(pLastSection->PointerToRawData+pLastSection->SizeOfRawData,
				pNtHeader->OptionalHeader.FileAlignment);

		vsize=PEAlign(dwNewSectionSize,
				pNtHeader->OptionalHeader.SectionAlignment);

		voffset=PEAlign(pLastSection->VirtualAddress+pLastSection->Misc.VirtualSize,
				pNtHeader->OptionalHeader.SectionAlignment);

		//填充新节表
		memcpy(pNewSection->Name, "WINSUN", strlen("WINSUN"));
		pNewSection->VirtualAddress = voffset;
		pNewSection->PointerToRawData = roffset;
		pNewSection->Misc.VirtualSize = vsize;
		pNewSection->SizeOfRawData = rsize;
		pNewSection->Characteristics = IMAGE_SCN_MEM_READ | IMAGE_SCN_MEM_WRITE;

		//修改IMAGE_NT_HEADERS，增加新节表
		pNtHeader->FileHeader.NumberOfSections++;
		pNtHeader->OptionalHeader.SizeOfImage += vsize;
		pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT].Size = 0;
		pNtHeader->OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT].VirtualAddress = 0;

		//增加新节到文件尾部
		DWORD dwWriteBytes;
		SetFilePointer(hFile,0,0,FILE_END);
		PBYTE pbNewSectionContent = new BYTE[rsize];
		ZeroMemory(pbNewSectionContent, rsize);
		bSuccess = WriteFile(hFile, pbNewSectionContent, rsize, &dwWriteBytes, NULL);
		if (!bSuccess)
		{
			MessageBox(NULL,"新增节失败","error",MB_OK);
			goto _EXIT_;
		}

	}
	__except(EXCEPTION_EXECUTE_HANDLER)
	{
        OutputDebugString("[-] AddImportTableItem  Exception!\n");
		return false;
	}
  OutputDebugString("[!] AddNewSection Exit!\n");
	bSuccess = true;
_EXIT_:

	if ( hFile )
	{
         CloseHandle(hFile);
	}

	if ( lpMemModule)
	{
		UnmapViewOfFile(lpMemModule);
	}

	if ( hFileMapping )
	{
		CloseHandle(hFileMapping);
	}
	return true;
}
