一.HAProxy 简介

1.1 简介

HAProxy 是一款免费的开源软件,它为 TCP 和基于 http 的应用程序提供了高可用性负
载均衡器和代理服务器解决方案,这些应用程序可以将请求分散到多个服务器上。它是用
C 语言写的,以速度快、效率高而著称(在处理器和内存使用方面)。HAProxy 被 GoDaddy、
GitHub、Bitbucket、Stack Overflow、Reddit、Speedtest.net、Tumblr、Twitter
和 Tuenti 等多家知名网站使用,并被用于亚马逊 AWS 的 OpsWorks 产品中。 – wiki

HAProxy 是一个免费、非常快速和可靠的解决方案。其提供高可用性,负载均衡,和基于
TCP 与 http 的应用程序的代理能。它特别适合高流量的网站并且目前已经使用在很多的
访问最多的网站上。经过多年的发展,它已经成为事实上的标准的开源负载均衡器,目前
会与大多数主流 Linux 发行版一起发布,并且通常默认部署在云平台上。 – haproxy.org

HAProxy 是由德国人Willy Tarreau1在 2000 年使用 C 语言开发的,他是 Linux
内核的核心贡献者,现在仍然维护着这个项目。

另外,在 2013 年,公司HAProxy Technologies, LLC成立,除了致力于开源社区的贡献外,
该公司提供一个商业版的 HAProxy,HAProxy 企业版。该公司提供技术支持和提供扩展 HAProxy
功能的附加模块。

1.2 企业版和社区版

社区版官网
社区版源码

企业版官网

社区版和企业版功能对比

Features/功能 HAProxy Community HAProxy Enterprise
Advanced HTTP/TCP Load Balancing and Persistence:高级 HTTP/TCP 负载均衡和持久性 支持 支持
Advanced Health Checks:高级健康检查 支持 支持
Application Acceleration:应用程序加速 支持 支持
Advanced Security:高级安装特性 支持 支持
Advanced Administration:高级管理功能 支持 支持
Backported Features From HAProxy Dev Branch:来自开发分支的新功能 NO 支持
24x7 Support:7*24 小时的支持 NO 支持
Real Time Dashboard:实时的管理界面 NO 支持
VRRP and Route Health Injection HA Tools:VRRP 等工具 NO 支持
ACL, Map, and TLS Ticket Key Synchronization:ACL,映射和 TLS 票证秘钥同步 NO 支持
Advanced Application-based DDoS and Bot Protection:基于应用的 DDos 和 Bot 保护 NO 支持
Bot Detection:Bot 机器人探测 NO 支持
Web Application Firewall:应用程序防火墙 NO 支持
HTTP Protocol Validation:HTTP 协议验证 NO 支持
Realtime Cluster-Wide Tracking:实时集群追踪功能 NO 支持

1.3 HAProxy 功能

HAProxy 功能特性如下
针对 TCP 和 HTTP 的反向代理和负载均衡功能
URL 重写
Gzip 压缩功能
代理协议支持
健康性检查
支持 HTTP/2 协议
多线程(单进程)
热加载配置(数千个并发的情况下,不丢失连接)
支持 gRPC 协议(google Remote Procedure Call)
Lua 语言和 SPOE 支持
可以针对 HTTP 请求添加 cookie,进行路由后端服务器
可平衡负载至后端服务器,并支持持久连接
支持所有主服务器故障切换至备用服务器
支持专用端口实现监控服务
支持不影响现有连接情况下停止接受新连接请求
可以在双向添加,修改或删除 HTTP 报文首部
响应报文压缩
支持基于 pattern 实现连接请求的访问控制
通过特定的 URI 为授权用户提供详细的状态信息
目前不具备的功能
正向代理–squid,nginx
缓存代理–varnish
web 服务–nginx、tengine、apache、php、tomcat
UDP–目前不支持 UDP 协议,2.1 版本会支持 UDP 协议代理
单机性能–LVS

1.4 官方维护的版本说明

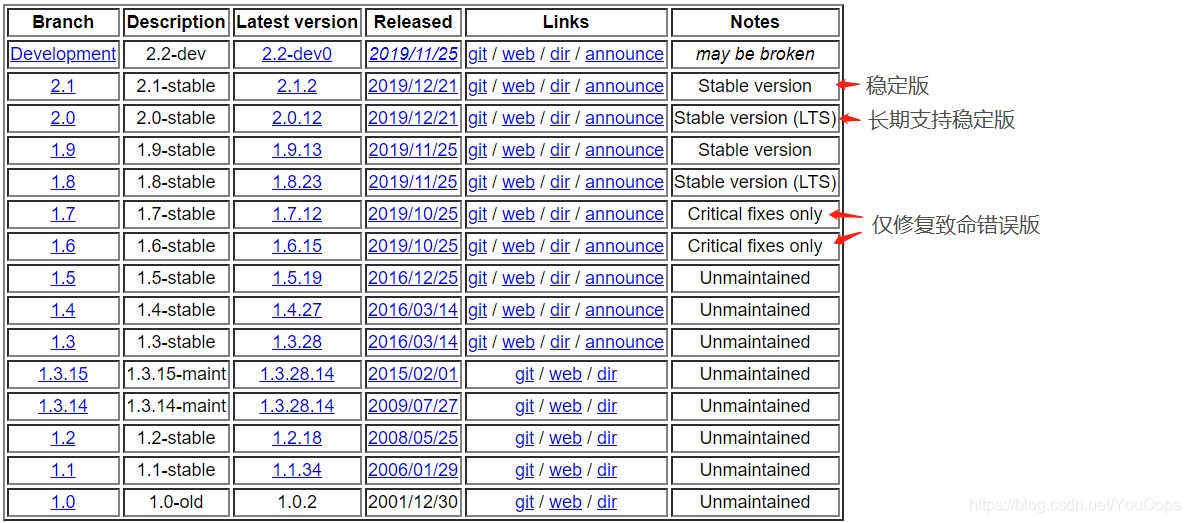

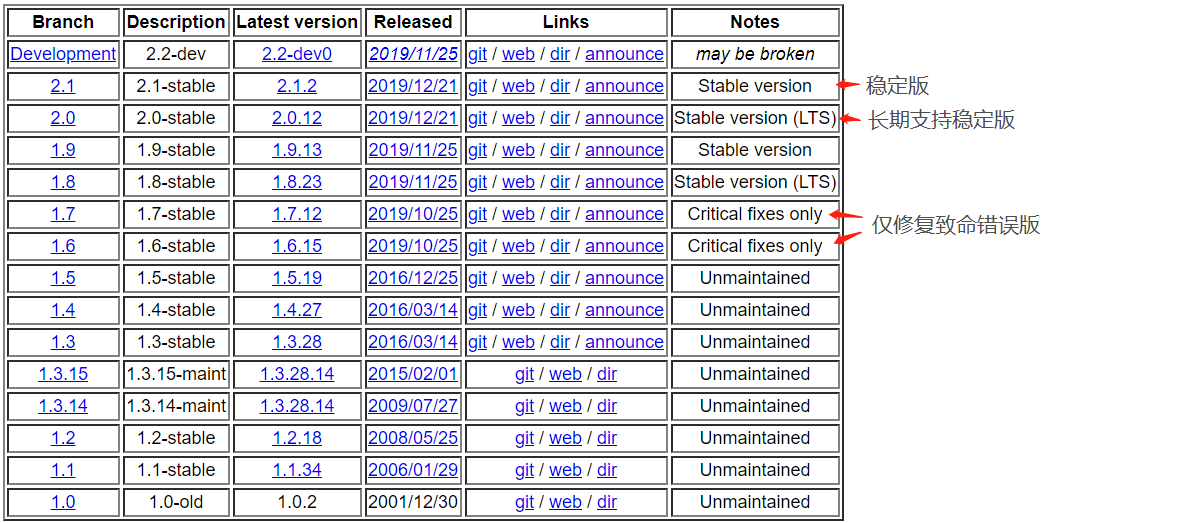

HAProxy 官方一般支持两个活动的稳定版本,两个长期支持的稳定版本。另外,还会
为比较旧的两个版本修复一些比较严重的错误。下图为官网目前维护的版本的截图:

在这里插入图片描述

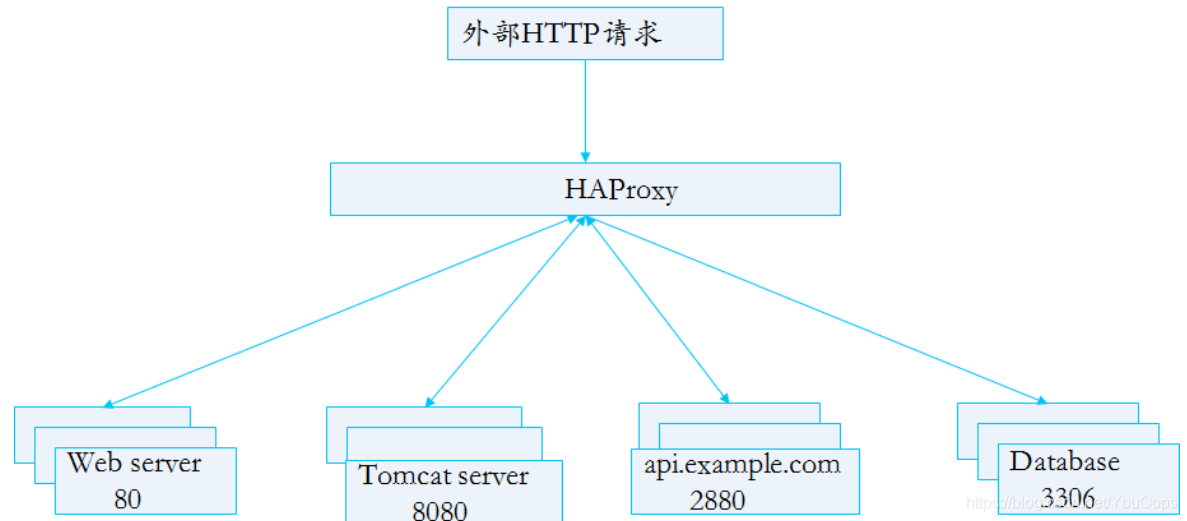

HAProxy 的大致工作架构
在这里插入图片描述

二.HAProxy 安装及基础配置

2.1 Ubuntu 安装 HAProxy

2.1.1 apt 安装

# 查看目前源中有哪些版本可选,可以看到都是旧版
root@ubuntu-suosuoli-node1:~# apt-cache madison haproxy
   haproxy | 1.8.8-1ubuntu0.9 | http://mirrors.aliyun.com/ubuntu bionic-security/main amd64 Packages
   haproxy | 1.8.8-1ubuntu0.9 | http://mirrors.aliyun.com/ubuntu bionic-updates/main amd64 Packages
   haproxy | 1.8.8-1ubuntu0.9 | https://mirrors.tuna.tsinghua.edu.cn/ubuntu bionic-updates/main amd64 Packages
   haproxy | 1.8.8-1ubuntu0.9 | https://mirrors.tuna.tsinghua.edu.cn/ubuntu bionic-security/main amd64 Packages
   haproxy |    1.8.8-1 | http://mirrors.aliyun.com/ubuntu bionic/main amd64 Packages
   haproxy |    1.8.8-1 | https://mirrors.tuna.tsinghua.edu.cn/ubuntu bionic/main amd64 Packages
   haproxy |    1.8.8-1 | http://mirrors.aliyun.com/ubuntu bionic/main Sources
   haproxy | 1.8.8-1ubuntu0.9 | http://mirrors.aliyun.com/ubuntu bionic-security/main Sources
   haproxy | 1.8.8-1ubuntu0.9 | http://mirrors.aliyun.com/ubuntu bionic-updates/main Sources1

# 安装必要的依赖
root@ubuntu-suosuoli-node1:~# apt-get install software-properties-common

# 安装HAProxy2.0版,增加有HAProxy 2.0的安装源
root@ubuntu-suosuoli-node1:~# add-apt-repository ppa:vbernat/haproxy-2.0

# 再次查看具有的HAProxy版本信息
root@ubuntu-suosuoli-node1:~# apt-cache madison haproxy
   haproxy | 2.0.12-1ppa1~bionic | http://ppa.launchpad.net/vbernat/haproxy-2.0/ubuntu bionic/main amd64 Packages
......

# 安装
root@ubuntu-suosuoli-node1:~# apt install haproxy=2.0.12-1ppa1~bionic

# 查看版本验证安装情况
root@ubuntu-suosuoli-node1:~# haproxy -v
HA-Proxy version 2.0.12-1ppa1~bionic 2019/12/21 - https://haproxy.org/

2.2.2 编译安装

# Ubuntu1804上无lua,所以需要编译安装,HAProxy需要lua5.3版本以上
root@ubuntu-suosuoli-node1:~# apt-cache madison lua
root@ubuntu-suosuoli-node1:~#

root@ubuntu-suosuoli-node1:~# tar -xf /data/lua-5.3.5.tar.gz  -C /usr/local/src/
root@ubuntu-suosuoli-node1:~# cd /usr/local/src/lua-5.3.5
root@ubuntu-suosuoli-node1:/usr/local/src/lua-5.3.5#pwd
/usr/local/src/lua-5.3.5
# 第一次编译出错
root@ubuntu-suosuoli-node1:/usr/local/src/lua-5.3.5# make linux test
gcc -std=gnu99 -O2 -Wall -Wextra -DLUA_COMPAT_5_2 -DLUA_USE_LINUX    -c -o lua.o lua.c
lua.c:82:10: fatal error: readline/readline.h: No such file or directory
 #include <readline/readline.h>
          ^~~~~~~~~~~~~~~~~~~~~
compilation terminated.

# 安装依赖
root@ubuntu-suosuoli-node1:/usr/local/src/lua-5.3.5# sudo apt-get install libreadline-dev

# 再次编译,成功
root@ubuntu-suosuoli-node1:/usr/local/src/lua-5.3.5# make linux
cd src && make linux
make[1]: Entering directory '/usr/local/src/lua-5.3.5/src'
make all SYSCFLAGS="-DLUA_USE_LINUX" SYSLIBS="-Wl,-E -ldl -lreadline"
make[2]: Entering directory '/usr/local/src/lua-5.3.5/src'
gcc -std=gnu99 -O2 -Wall -Wextra -DLUA_COMPAT_5_2 -DLUA_USE_LINUX    -c -o lua.o lua.c
gcc -std=gnu99 -o lua   lua.o liblua.a -lm -Wl,-E -ldl -lreadline
gcc -std=gnu99 -O2 -Wall -Wextra -DLUA_COMPAT_5_2 -DLUA_USE_LINUX    -c -o luac.o luac.c
gcc -std=gnu99 -o luac   luac.o liblua.a -lm -Wl,-E -ldl -lreadline
make[2]: Leaving directory '/usr/local/src/lua-5.3.5/src'
make[1]: Leaving directory '/usr/local/src/lua-5.3.5/src'
src/lua -v
Lua 5.3.5  Copyright (C) 1994-2018 Lua.org, PUC-Rio

# 查看版本
root@ubuntu-suosuoli-node1:/usr/local/src/lua-5.3.5# ./src/lua -v
Lua 5.3.5  Copyright (C) 1994-2018 Lua.org, PUC-Rio


# 准备HAProxy源码
root@ubuntu-suosuoli-node1:~# tar -xvf /data/haproxy-2.0.12.tar.gz -C /usr/local/src/
root@ubuntu-suosuoli-node1:~# cd /usr/local/src/haproxy-2.0.12/
root@ubuntu-suosuoli-node1:/usr/local/src/haproxy-2.0.12# pwd
/usr/local/src/haproxy-2.0.12

# 第一次编译HAProxy,出错
root@ubuntu-suosuoli-node1:/usr/local/src/haproxy-2.0.12# make ARCH=x86_64 TARGET=generic USE_LUA=1 LUA_INC=/usr/local/src/lua-5.3.5/src LUA_LIB=/usr/local/lua-5.3.5/src USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1  USE_CPU_AFFINITY=1 LUA_LIB_NAME=lua5.3.5
  CC      src/ev_poll.o
  CC      src/ssl_sock.o
  CC      src/hlua.o
  CC      src/hlua_fcn.o
  CC      src/proto_http.o
  CC      src/cfgparse-listen.o
  CC      src/proto_htx.o
  CC      src/stream.o
  CC      src/mux_h2.o
  CC      src/stats.o
  CC      src/flt_spoe.o
  CC      src/server.o
  CC      src/checks.o
  CC      src/haproxy.o
src/haproxy.c:72:10: fatal error: systemd/sd-daemon.h: No such file or directory
 #include <systemd/sd-daemon.h>
          ^~~~~~~~~~~~~~~~~~~~~
compilation terminated.

# 安装依赖
root@ubuntu-suosuoli-node1:/usr/local/src/haproxy-2.0.12# apt-get install libsystemd-dev

# 再次编译,出错
root@ubuntu-suosuoli-node1:/usr/local/src/haproxy-2.0.12# make ARCH=x86_64 TARGET=linux-glibc USE_LUA=1 LUA_INC=/usr/local/src/lua-5.3.5/src LUA_LIB=/usr/local/lua-5.3.5/src USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1  USE_CPU_AFFINITY=1
Makefile:532: *** unable to automatically detect the Lua library name, you can enforce its name with LUA_LIB_NAME=<name> (where <name> can be lua5.3, lua53, lua, ...).  Stop.

# 指明lua库名称,再次编译,失败
root@ubuntu-suosuoli-node1:/usr/local/src/haproxy-2.0.12# make ARCH=x86_64 TARGET=linux-glibc USE_LUA=1 LUA_INC=/usr/local/src/lua-5.3.5/src LUA_LIB=/usr/local/lua-5.3.5/src USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1 USE_SYSTEMD=1  USE_CPU_AFFINITY=1 LUA_LIB_NAME=lua5.3
  CC      src/version.o
  LD      haproxy
/usr/bin/ld: cannot find -llua5.3
collect2: error: ld returned 1 exit status
Makefile:825: recipe for target 'haproxy' failed
make: *** [haproxy] Error 1
......
略略略略略略略略路嗯嗯撸恶露额略略

2.2 Centos 安装 HAProxy

2.2.1 YUM 包管理器安装 HAProxy

默认的 base 仓库中包含 haproxy 的安装包文件,但是版本比较旧,是 1.5.18
的版本haproxy-1.5.18-9.el7.x86_64.rpm,距离当前版本已经有较长时间没有
更新,由于版本比较旧所以有很多功能不支持,如果对功能和性能没有要求可以使
用此版本,否则推荐使用新版本。

# yum install haproxy -y

#验证haproxy版本
# haproxy -v
HA-Proxy version 1.5.18 2016/05/10
Copyright 2000-2016 Willy Tarreau <willy@haproxy.org>

2.2.2 第三方的 rpm 包安装

HAProxy 的 RPM 包下载
包含解决 HAProxy 依赖的 yum 源配置文件

# 下载包含依赖包的yum源
[root@node2 yum.repos.d]# wget http://www.nosuchhost.net/~cheese/fedora/packages/epel-7/x86_64//cheese-release-7-1.noarch.rpm
warning: cheese-release-7-1.noarch.rpm: Header V4 RSA/SHA1 Signature, key ID 3c3ebe43: NOKEY
Preparing...                          ################################# [100%]
Updating / installing...
   1:cheese-release-7-1               ################################# [100%]
[root@node2 yum.repos.d]# ll
total 24
-rw-r--r--  1 root root 6104 Oct  9  2014 cheese-release-7-1.noarch.rpm
-rw-r--r--  1 root root  636 Jul  8  2014 cheese.repo
......
[root@node1 yum.repos.d]# yum repolist

# 下载HAProxy的RPM包
[root@node2 data]# wget http://www.nosuchhost.net/~cheese/fedora/packages/epel-7/x86_64//haproxy-1.8.14-1.el7.x86_64.rpm

[root@node2 data]# yum install haproxy-1.8.14-1.el7.x86_64.rpm

# 查看版本
[root@node2 data]# haproxy -v
HA-Proxy version 1.8.14-52e4d43 2018/09/20
Copyright 2000-2018 Willy Tarreau <willy@haproxy.org>

2.2.3 编译安装 HAProxy

HAProxy 支持基于 lua 实现功能扩展,lua 是一种小巧的脚本语言,于 1993
年由巴西里约热内卢天主教大学(Pontifical Catholic University of Rio de Janeiro)
里的一个研究小组开发,其设计目的是为了嵌入应用程序中,从而为应用程序提供灵活的
扩展和定制功能。lua 具有以下特点:

Lua 应用场景
游戏开发
独立应用脚本
Web 应用脚本
扩展和数据库插件,如 MySQL Proxy
安全系统,如入侵检测系统

由于 centos 自带的 lua 版本比较低并不符合 HAProxy 要求的 lua 最低版
本(5.3)的要求,因此需要编译安装较新版本 lua 环境,然后才能编译安装 HAProxy。

HAProxy-2.0.12 下载链接

lua-5.3.5 下载链接

编译安装过程:

# 为了编译lua5.3.5安装依赖
[root@node2 ~]# yum install libtermcap-devel ncurses-devel libevent-devel readline-devel

# 准备lua源码
[root@node2 ~]# tar -xvf /data/lua-5.3.5.tar.gz -C /usr/local/src/

# 编译
[root@node2 ~]# cd /usr/local/src/lua-5.3.5
[root@node2 lua-5.3.5]# make linux

[root@node2 lua-5.3.5]# ./src/lua -v
Lua 5.3.5  Copyright (C) 1994-2018 Lua.org, PUC-Rio


# 为了编译HAProxy,安装依赖
[root@node2 ~]# yum install gcc gcc-c++ glibc glibc-devel pcre pcre-devel openssl  openssl-develsystemd-devel net-tools vim iotop bc  zip unzip zlib-devel lrzsz tree screen lsof -y

# 准备HAProxy源码
[root@node2 data]# wget http://www.haproxy.org/download/2.0/src/haproxy-2.0.12.tar.gz
[root@node2 data]# tar -xvf haproxy-2.0.12.tar.gz -C /usr/local/src/
[root@node2 ~]# cd /usr/local/src/haproxy-2.0.12

# 编译
[root@node2 haproxy-2.0.12]# make  ARCH=x86_64 TARGET=linux-glibc  USE_PCRE=1 USE_OPENSSL=1 USE_ZLIB=1   USE_SYSTEMD=1  USE_CPU_AFFINITY=1 LUA_INC=/usr/local/src/lua-5.3.5/src/ LUA_LIB=/usr/local/src/lua-5.3.5/src/ PREFIX=/usr/local/haproxy

# 查看版本
[root@node2 /]# ./usr/local/haproxy/sbin/haproxy -v
HA-Proxy version 2.0.12 2019/12/21 - https://haproxy.org/

准备 HAProxy 启动脚本,可以参考包管理器安装的启动脚本

[root@node2 ~]# cat /usr/lib/systemd/system/haproxy.service
[Unit]
Description=HAProxy Load Balancer
After=network.target

[Service]
Environment="CONFIG=/etc/haproxy/haproxy.cfg" "PIDFILE=/run/haproxy.pid"
ExecStartPre=/usr/sbin/haproxy -f $CONFIG -c -q
ExecStart=/usr/sbin/haproxy -Ws -f $CONFIG -p $PIDFILE
ExecReload=/usr/sbin/haproxy -f $CONFIG -c -q
ExecReload=/bin/kill -USR2 $MAINPID
KillMode=mixed
Type=notify

[Install]
WantedBy=multi-user.target

HAProxy 配置文件

[root@node2 ~]# cat /etc/haproxy/haproxy.cfg
#---------------------------------------------------------------------
# Example configuration for a possible web application.  See the
# full configuration options online.
#
#   https://www.haproxy.org/download/1.8/doc/configuration.txt
#
#---------------------------------------------------------------------

#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
    # to have these messages end up in /var/log/haproxy.log you will
    # need to:
    #
    # 1) configure syslog to accept network log events.  This is done
    #    by adding the '-r' option to the SYSLOGD_OPTIONS in
    #    /etc/sysconfig/syslog
    #
    # 2) configure local2 events to go to the /var/log/haproxy.log
    #   file. A line like the following can be added to
    #   /etc/sysconfig/syslog
    #
    #    local2.*                       /var/log/haproxy.log
    #
    log         127.0.0.1 local2

    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
    user        haproxy
    group       haproxy
    daemon

    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats

    # utilize system-wide crypto-policies
    ssl-default-bind-ciphers PROFILE=SYSTEM
    ssl-default-server-ciphers PROFILE=SYSTEM

#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000

#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
frontend main
    bind *:5000
    acl url_static       path_beg       -i /static /images /javascript /stylesheets
    acl url_static       path_end       -i .jpg .gif .png .css .js

    use_backend static          if url_static
    default_backend             app

#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------
backend static
    balance     roundrobin
    server      static 127.0.0.1:4331 check

#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
backend app
    balance     roundrobin
    server  app1 127.0.0.1:5001 check
    server  app2 127.0.0.1:5002 check
    server  app3 127.0.0.1:5003 check
    server  app4 127.0.0.1:5004 check

haproxy.cfg 文件中定义了 chroot、pidfile、user、group 等参数,如果系统没有相应
的资源会导致 haproxy 无法启动,具体参考日志文件/var/log/messages

启动 HAProxy

root@ubuntu-suosuoli-node1:~# systemctl start haproxy
root@ubuntu-suosuoli-node1:~# systemctl status haproxy
● haproxy.service - HAProxy Load Balancer
   Loaded: loaded (/lib/systemd/system/haproxy.service; enabled; vendor preset: enabled)
   Active: active (running) since Sat 2020-01-11 15:26:14 CST; 3h 25min ago
     Docs: man:haproxy(1)
           file:/usr/share/doc/haproxy/configuration.txt.gz
 Main PID: 34585 (haproxy)
    Tasks: 3 (limit: 2290)
   CGroup: /system.slice/haproxy.service
           ├─34585 /usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock
           └─34586 /usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock

Jan 11 15:26:14 ubuntu-suosuoli-node1 systemd[1]: Starting HAProxy Load Balancer...
Jan 11 15:26:14 ubuntu-suosuoli-node1 haproxy[34585]: [NOTICE] 010/152614 (34585) : New worker #1 (34586) forked
Jan 11 15:26:14 ubuntu-suosuoli-node1 systemd[1]: Started HAProxy Load Balancer.
root@ubuntu-suosuoli-node1:~# systemctl enable haproxy
Synchronizing state of haproxy.service with SysV service script with /lib/systemd/systemd-sysv-install.
Executing: /lib/systemd/systemd-sysv-install enable haproxy

2.3 HAProxy 基础配置

HAProxy 的配置文件位于/etc/haproxy/haproxy.cfg,配置文件以一个关键字开头,
后面可选的跟以空格隔开的参数,可以一个或多个。配置示例:

frontend  WEB_PORT_80
    bind 192.168.7.248:80
    mode http
    use_backend  web_prot_http_nodes # 调用后端服务器

backend web_prot_http_nodes  # 在此定义后端服务器配置
    mode  http
    option forwardfor
    server 192.168.7.101 192.168.7.101:8080   check inter 3000 fall 3 rise 5
    server 192.168.7.102 192.168.7.102:8080   check inter 3000 fall 3 rise 5

HAProxy 最终的工作行为受三个因素影响:

  1. 启动 HAProxy 时在命令行指定的参数,该参数优先级最高

    root@ubuntu-suosuoli-node1:~# ps aux | grep haproxy
    root      34585  0.0  0.4  58340  8712 ?        Ss   15:26   0:00 /usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock
    haproxy   34586  0.0  0.1 132072  3384 ?        Sl   15:26   0:00 /usr/sbin/haproxy -Ws -f /etc/haproxy/haproxy.cfg -p /run/haproxy.pid -S /run/haproxy-master.sock

  2. 配置文件中的"global"配置块,该配置块指定进程级的参数,也可以看做全局参数。

  3. proxies 配置区,该配置区可以使用"defaults",“listen”,"frontend"和"backend"等形式(关键字)。

2.3.1 配置示例

global
        log /dev/log    local0
        log /dev/log    local1 notice
        chroot /var/lib/haproxy
        stats socket /run/haproxy/admin.sock mode 660 level admin expose-fd listeners
        stats timeout 30s
        user haproxy
        group haproxy
        daemon

        # Default SSL material locations
        ca-base /etc/ssl/certs
        crt-base /etc/ssl/private

        # See: https://ssl-config.mozilla.org/#server=haproxy&server-version=2.0.3&config=intermediate
        ssl-default-bind-ciphers ECDHE-ECDSA-AES128-GCM-SHA256:ECDHE-RSA-AES128-GCM-SHA256:ECDHE-ECDSA-AES256-GCM-SHA384:ECDHE-RSA-AES256-GCM-SHA384:ECDHE-ECDSA-CHACHA20-POLY1305:ECDHE-RSA-CHACHA20-POLY1305:DHE-RSA-AES128-GCM-SHA256:DHE
-RSA-AES256-GCM-SHA384
        ssl-default-bind-ciphersuites TLS_AES_128_GCM_SHA256:TLS_AES_256_GCM_SHA384:TLS_CHACHA20_POLY1305_SHA256
        ssl-default-bind-options no-sslv3 no-tlsv10 no-tlsv11 no-tls-tickets

defaults
        log     global
        mode    http
        option  httplog
        option  dontlognull
        option  http-keep-alive
        timeout connect 300000ms
        timeout client  300000ms
        timeout server  300000ms
        errorfile 400 /etc/haproxy/errors/400.http
        errorfile 403 /etc/haproxy/errors/403.http
        errorfile 408 /etc/haproxy/errors/408.http
        errorfile 500 /etc/haproxy/errors/500.http
        errorfile 502 /etc/haproxy/errors/502.http
        errorfile 503 /etc/haproxy/errors/503.http
        errorfile 504 /etc/haproxy/errors/504.http


listen stats
        mode http
        bind 172.20.2.189:9999
        stats enable
        log global
        stats uri    /haproxy_status
        stats auth   haadmin:stevenux

frontend  WEB_PORT_80
    bind 172.20.2.189:8080
    mode http
    use_backend  web_prot_http_nodes
backend web_prot_http_nodes
    mode   http
    option forwardfor
    server node1 172.20.2.37:80 check inter 3000 fall 3 rise 5
    server node2 172.20.2.43:80 check inter 3000 fall 3 rise 5
    server node3 172.20.2.44:80 check inter 3000 fall 3 rise 5
    server node4 172.20.2.45:80 check inter 3000 fall 3 rise 5

上面的配置会将 http 请求轮询的方式代理到后端四台服务器,示例

root@ubuntu-suosuoli-node1:~# while : ; do curl http://172.20.2.189:8080/ ; sleep 1 ; done
node2 172.20.2.43
node3 172.20.2.44
node4 172.20.2.45
node1 172.20.2.37
node2 172.20.2.43
node3 172.20.2.44
node4 172.20.2.45
node1 172.20.2.37
^C

访问http://172.20.2.189:9999/haproxy_status查看个服务器状态
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-2X4KKm3L-1578745077057)(png/2020-01-11-19-40-48.png)]

2.3.2 基础配置详解

global全局配置段

进程及安全配置相关的参数
性能调整相关参数
Debug参数

proxies代理配置段

defaults:为frontend, backend, listen提供默认配置
frontend:前端,相当于nginx中的server {}
backend: 后端,相当于nginx中的upstream {}
listen:  同时拥有前端和后端配置

2.3.2.1 global 配置参数

global 全局配置官方文档

global 全局配置参数主要有以下:

chroot #  锁定运行目录
deamon #  以守护进程运行
# stats socket /var/lib/haproxy/haproxy.sock mode 600 level admin # 定义socket文件
user, group, uid, gid  # 运行haproxy的用户身份
nbproc        # 开启的haproxy进程数,应该与CPU保持一致
nbthread      # 指定每个haproxy进程开启的线程数,每个进程只有一个线程
cpu-map 1 0   # 绑定haproxy 进程至指定CPU,该配置表示将进程1与CPU0绑定
maxconn       # 每个haproxy进程的最大并发连接数
maxsslconn    # 每个haproxy进程ssl最大连接数,用于haproxy配置了证书的场景下
maxconnrate   # 每个进程每秒创建的最大连接数量
spread-checks # 后端server状态check随机提前或延迟百分比时间,建议2-5(20%-50%)之间
pidfile       # 指定pid文件路径
log 127.0.0.1  local3 info # 定义全局的syslog服务器;最多可以定义两个

2.3.2.2 Proxies 配置参数

Proxies 配置文档

Proxies 配置涉及四个关键字

defaults [<name>] # 默认配置项,针对以下的frontend、backend和lsiten生效,可以多个name也可以没有name
frontend <name>   # 前端servername,类似于Nginx的一个虚拟主机 server。
backend  <name>   # 后端服务器组,等于nginx的upstream
listen   <name>   # 将frontend和backend合并在一起配置

注:name 字段只能使用"-" “_” “.” 和 “:”,并且严格区分大小写,例如:Web 和 web 是
完全不同的两组服务器。

All proxy names must be formed from upper and lower case letters, digits,
'-' (dash), '_' (underscore) , '.' (dot) and ':' (colon). ACL names are
case-sensitive, which means that "www" and "WWW" are two different proxies.
2.3.2.2.1 Proxies 配置-defaults
option redispatch      # 当server Id对应的服务器挂掉后,强制定向到其他健康的服务器,重新派发
option abortonclose    # 当服务器负载很高的时候,自动结束掉当前队列处理比较久的链接,关闭
option http-keep-alive # 开启与客户端的会话保持
option  forwardfor     # 透传客户端真实IP至后端web服务器
mode http              # 设置默认工作类型
timeout http-keep-alive 120s # session 会话保持超时时间,范围内会转发到相同的后端服务器
timeout connect 120s  # 客户端请求从haproxy到后端server的最长连接等待时间(TCP之前)
timeout server  600s  # 客户端请求从haproxy到后端服务端的请求处理超时时长(TCP之后)
timeout client  600s  # 设置haproxy与客户端的最长非活动时间
timeout  check   5s   # 对后端服务器的默认检测超时时间
2.3.2.2.2 Proxies 配置-frontend
bind           # 指定HAProxy的监听地址,可以是IPV4或IPV6,可以同时监听多个IP或端口,可同时用于listen字段中
bind [<address>]:<port_range> [, ...] [param*]

listen http_proxy # 监听http的多个IP的多个端口和sock文件
    bind :80,:443,:8801-8810
    bind 10.0.0.1:10080,10.0.0.1:10443
    bind /var/run/ssl-frontend.sock user root mode 600 accept-proxy

listen http_https_proxy # https监听
    bind :80
    bind :443 ssl crt /etc/haproxy/site.pem

listen http_https_proxy_explicit # 监听ipv6、ipv4和unix sock文件,混合监听
    bind ipv6@:80
    bind ipv4@public_ssl:443 ssl crt /etc/haproxy/site.pem
    bind unix@ssl-frontend.sock user root mode 600 accept-proxy

listen external_bind_app1  # 监听file descriptor
    bind "fd@${FD_APP1}"

生产示例:
frontend  WEB_PORT
    bind :80,:8080
    bind 172.20.2.189:10080,:8801-8810,172.20.2.44:9001-9010
    mode  http/tcp      # 指定负载协议类型
    use_backend backend_name  # 调用的后端服务器组名称
2.3.2.2.3 Proxies 配置-backend

backend 关键字用于定义一组后端服务器,backend 服务器将被 frontend 进行调用。

mode  http/tcp     #  指定负载协议类型
option             #  配置选项
server             #  定义后端real server

注意:option 后面加 httpchk,smtpchk,mysql-check,pgsql-check,ssl-hello-chk 方法
可用于实现更多应用层检测功能。

check         # 对指定real server进行健康状态检查,默认不开启
  addr  IP    # 可指定的健康状态监测IP
  port  num   # 指定的健康状态监测端口
  inter num   # 健康状态检查间隔时间,默认2000 ms
  fall  num   # 后端服务器失效检查次数,默认为3
  rise  num   # 后端服务器从下线恢复检查次数,默认为2
weight        # 默认为1,最大值为256,0表示不参与负载均衡
backup        # 将后端服务器标记为备份状态
disabled      # 将后端服务器标记为不可用状态
redirect prefix  http://www.magedu.net/   # 将请求临时重定向至其它URL,只适用于http模式
maxconn <maxconn>                         # 当前后端server的最大并发连接数
backlog <backlog>                         # 当server的连接数达到上限后的后援队列长度
2.3.2.2.4 frontend+backend 配置实例
frontend  WEB_PORT_80
    bind 192.168.7.248:80
    mode http
    use_backend  web_prot_http_nodes  # 调用backend

backend web_prot_http_nodes   # 此处定义backend
    mode  http
    option forwardfor
    server 172.20.2.44 172.20.2.44:8080   check inter 3000 fall 3 rise 5
    server 172.20.2.45 172.20.2.45:8080   check inter 3000 fall 3 rise 5
2.3.2.2.5 Proxies 配置-listen 替代 frontend+backend

使用 listen 替换 frontend 和 backend 的配置方式

listen  WEB_PORT_80
    bind 172.20.2.189:80
    mode http
    option  forwardfor
    server web1   172.20.2.44:80   check inter 3000 fall 3 rise 5
    server web2   172.20.2.45:80   check inter 3000 fall 3 rise 5

脚注

frontend WEB_PORT_80
bind 192.168.7.248:80
mode http
use_backend web_prot_http_nodes # 调用backend

backend web_prot_http_nodes # 此处定义backend
mode http
option forwardfor
server 172.20.2.44 172.20.2.44:8080 check inter 3000 fall 3 rise 5
server 172.20.2.45 172.20.2.45:8080 check inter 3000 fall 3 rise 5


##### 2.3.2.2.5 Proxies 配置-listen 替代 frontend+backend

使用 listen 替换 frontend 和 backend 的配置方式

```bash
listen  WEB_PORT_80
    bind 172.20.2.189:80
    mode http
    option  forwardfor
    server web1   172.20.2.44:80   check inter 3000 fall 3 rise 5
    server web2   172.20.2.45:80   check inter 3000 fall 3 rise 5

脚注


  1. 关于 HAProxy 作者:http://1wt.eu/#wami ↩︎

易学教程内所有资源均来自网络或用户发布的内容,如有违反法律规定的内容欢迎反馈
该文章没有解决你所遇到的问题?点击提问,说说你的问题,让更多的人一起探讨吧!
