IP选路

引言

选路是IP最重要的功能之一。

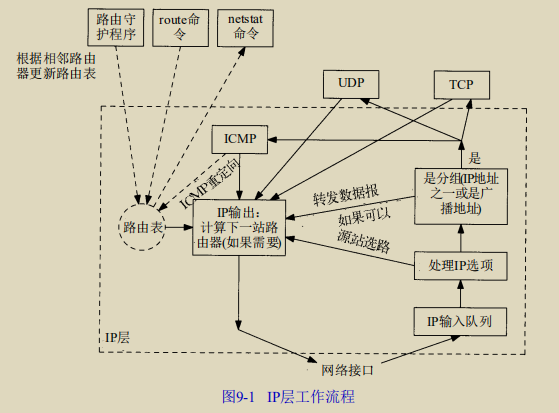

IP层工作流程

网络接口把IP数据报放入IP输入队列
处理IP选项
是目标主机的ip地址是本地的IP地址，则传给上层协议。如果端口没有进程监听则发送ICMP报文
本机如果配置成了路由器，则根据路由表转发数据报
ICMP数据报根据路由器决定发往目的地
TCP/UDP都可以利用IP层发送数据，再由路由表决定发往目的地
route命令和netstat命令（netstate -r）可以编辑查询路由表。
IP可以访问路由表，守护程序更新的频率很低。当收到ICMP重定向报文时，路由表也要被更新。

选路的原理

IP搜索路由表的步骤

搜索匹配的主机地址，找到则去下一站路由（标志：G）或者直接相连的网络接口（标志：H），标志字段决定。
搜索匹配的网络地址，找到则去下一站路由（标志：G）或者直接相连的网络接口（标志：H），标志字段决定。
搜索默认表项（一般为一个网络表项，其网络号为0）

IP层进行的选路实际是一种选路机制，搜索路由表并决定向哪个网络接口发送分组。
选路策略是一组决定把哪些路由放入路由表的规则。IP执行选路机制，而路由守护程序则一般提供选路策略

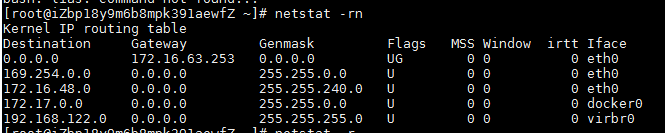

简单路由表

destination是目的地址（主机地址或者网络地址，由H标志决定），gateway是下一站路由地址。0.0.0.0是默认地址
flags的含义

U 该路由可以使用
G 该路由是到一个路由器。如果没有说明目的地是相连的
H 该路由是到一个主机。目的地址是一个完整的主机地址。如果没有设置该标志，说明该路由是到一个网络。目的地址是网络号或者网络号和子网号的组合。
D 该路由是由重定向报文创建的
M 该路由已被重定向报文修改

标志G用来区分间接路由和直接路由。

间接路由的意思是目标地址与本机不在一个网络上，需要经过路由器。
直接地址是目的地址是与本机在一个网络上（比如在同一个以太网），标志不带G

主机路由表的复杂性取决于主机所在网络的拓扑结构

最简单的是主机没有与任何网络相连。TCP/IP可以使用这样的主机，只能与本身通信。只包含环回接口
主机连在一个局域网上，只能访问局域网上的主机。路由表包含两项：环回接口和局域网
主机通过单个路由器访问其他网络。包含环回接口和默认表项指向该路由器
主机与局域网相连还跟网络路由相连。环回接口，局域网，默认表项指向网络路由器。

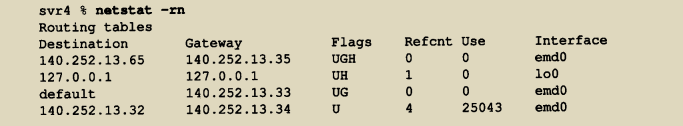

举个例子

假设目标主机时sun，140.252.13.33。首先匹配主机地址，flags带H的，发现不匹配。再匹配不带H的网络号（网络号+子网号）。发现140.252.13.32完全匹配。链路层的地址是目的端的地址，因为不带G表明是直接路由
假设目标主机时slip，140.252.13.65。首先匹配主机地址，匹配上了，因为带G，所以链路层地址指向Gateway（140.252.13.35）的物理地址
这一次通过Internet给主机aw.com（192.207.117.2）发送一份数据报。主机地址和网络地址都不匹配，则发送给默认的路由。链路层是gateway的地址（140.252.13.33）
给本机发送一份数据报。有四种方式完成这件事：ftp svr4/ ftp ip / ftp localhost/ ftp 127.0.0.1
在前两种情况中，找到了匹配的网络号地址140.252.13.32，并把IP报文送给以太网驱动程序。IP地址的目的地址是本机地址，因此被送给环回驱动程序，驱动程序把报文放入IP输出队列。
以上四种情况都被逼送到环回驱动程序，但是路由决策不同

初始化路由表
每当初始化一个接口时（通常是用ifconfig命令设置接口地址），就为接口自动创建一个直接路由。对于点对点链路和环回接口，路由是到达主机，对于广播接口，路由是打到网络的。
到达主机或网络的路由如果不是直接相连的，就必须加入路由表。可以使用route命令
route add default sun 1
route add slip bsdi 1
第三参数是目的端，第四个参数时代表网关（路由器），最后一个参数代表路由的度量。route命令在度量值大于0会为路由设置G标志。
初始化路由表的其他方法是运行路由守护程序，或者使用较新的路由器发现协议

没有到达目的地的路由
如果本机没有匹配到路由表项。如果本机是路由器，那么判断IP数据报是本机发送的还是转发的，是本机发送的就给应用程序返回一个差错，类此ICMP主机不可达的错误。如果时转发的，就发给信源一份ICMP的主机不可达的差错报文。

ICMP主机与网络不可达差错

当向一个不存在的ip地址发送数据时，一般局域网的主机会转发给默认的路由表目，只有到了NSFNET骨干网等网络才会发现目标IP不存在，返回ICMP主机与网络不可达差错报文。该类骨干网上知道连接到Internet上的每个网络信息

转发或不转发

路由器才转发，主机不转发。主机可以被设置成路由器。

ICMP重定向差错

一个IP数据报应该被发送到另一个路由器时，收到数据报的路由器就要发送ICMP重定向差错报文给IP数据报的发送端。

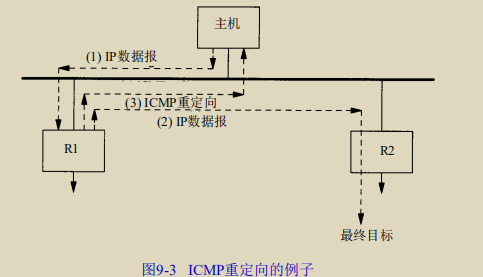

ICMP重定向的例子

我们假定主机发送一份IP数据报给R1。这种选路决策经常发生，因为R1是该主机的默认路由。
R1收到数据报并且检查它的路由表，发现R2是发送该数据报的下一站。当它把数据报发送给R2时，R1检测到它正在发送的接口与数据报到达接口是相同的（即主机和两个路由器所在的LAN）。这样就给路由器发送重定向报文给原始发送端提供了线索。
R1发送一份ICMP重定向报文给主机，告诉它以后把数据报发送给R2而不是R1。
重定向让有很少选路信息的主机建立更完善的路由表。主机启动时往往只有一个默认表项。由路由器不断地进行重定向。显然路由器需要知道相连网络的更多拓扑结构信息。

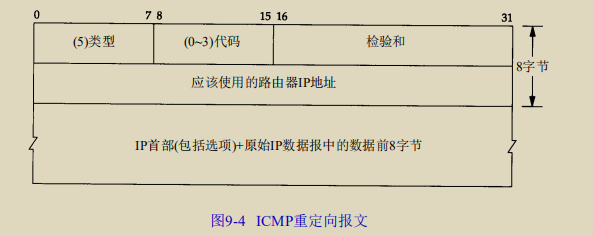

有四种不同类型的重定向报文，不同的代码值。
四种类型重定向报文的代码
ICMP重定向报文的接收者必须查看三个IP地址：

导致重定向的IP地址（即ICMP重定向报文的数据位于IP数据报的首部）
发送重定向报文的路由器的IP地址（包含重定向信息的IP数据报中的源地址）
应该采用的路由器IP地址（在ICMP报文的4-7字节）

ICMP路由器发现报文

主机在启动后要广播或多播传送一份路由器请求报文，一台或多台路由器响应一份路由器通告报文。

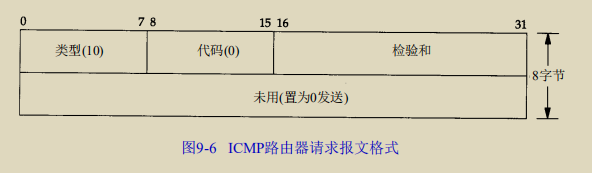

ICMP路由器请求报文格式

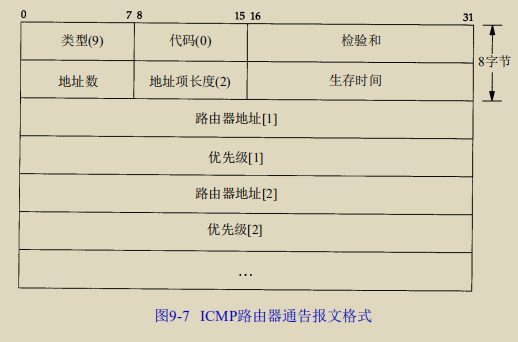

ICMP路由器通告报文格式
优先级是指该IP地址作为默认路由器地址的优先等级

路由器操作
路由器启动后定期广播，间隔450s或600s，还要监听来自主机的请求报文，并响应。
主机操作
主机在启动时发送三份路由器请求报文，每3s发送一次。接收到一个有效的通告报文，就停止发送请求报文。也监听来自路由器的通告报文，根据优先级修改。

小结

IP路由操作对应运行TCP/IP系统来说是基本的。路由的表项包含5个内容（目的地址，下一站路由，子网掩码，标识，网络接口）。系统转发或者产生报文要搜索路由表，可以被路由守护程序或ICMP重定向报文修改。route命令可以crud路由表。

习题

9.1为什么你认为存在两类ICMP重定向报文—网络和主机？
答：用来区分flag中的G

9.2在9.4节开头列出的svr4主机上的路由表中，到主机slip（140.252.13.65）的特定路由
是必需的吗？如果把这一项从路由表中删除会有什么变化？
答：非必须需。删除后，如果svr4有要发送IP数据报到slip主机的，就会发送给默认表目的下一站路由。下一站路由器发现slip和svr4是在同一个网络，会发送ICMP主机重定向报文。

9.3考虑有一电缆连接4.2BSD主机和4.3BSD主机。假定网络号是140.1。4.2BSD主机把主机号为
全0的地址识别为广播地址(140.1.0.0)，而4.3BSD通常使用全1的主机号（140.1.255.255）发
送广播。另外，4.2BSD主机在默认条件下要尽力转发接收到的数据报，尽管它们只有一个
接口。
请描述当4.2BSD主机收到一份目的地址为140.1.255.255的IP数据报时会发生什么事。
答：

9.4继续前一个习题，假定有人在子网140.1上的某个系统ARP高速缓存中增加了一项（用arp
命令）内容，指定IP地址140.1.255.255对应的以太网地址为全1（以太网广播地址）。请
描述此时发生的情况。
答：

9.5检查你所使用的系统上的路由表，并解释每一项内容
答：
