怎么样设计一款带PD3.0的USB TYPE-C转HDMI音视频数据转换电路|AG9311电路设计方法|设计AG9311三个步骤
AG9311是一款高度集成的视频和音频流传输解决方案，从USB Type-C上的DP备用模式到HDMI输出。AG9311可以设计成单用途TYPE-C转HDMI视频转换电路，也可以设计出多输出口实现多功能转换模式，可搭配USB HUB扩展其他功能。

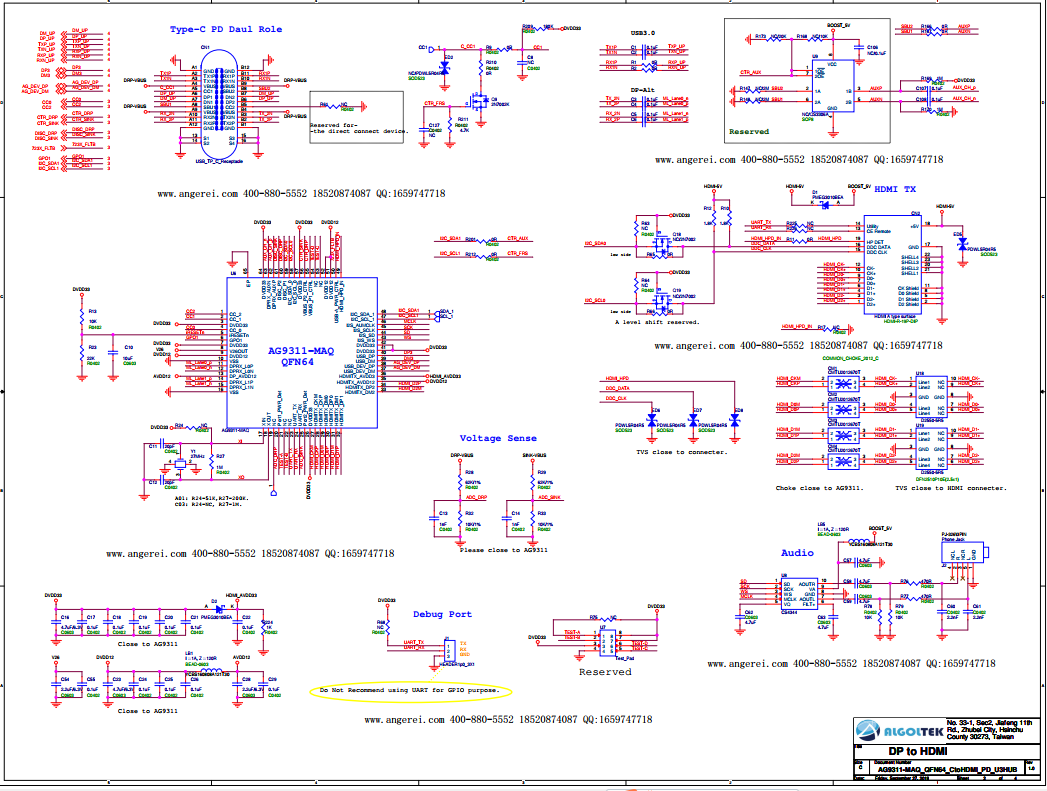

第一步 TYPE-C PD功能电路设计方法如下：

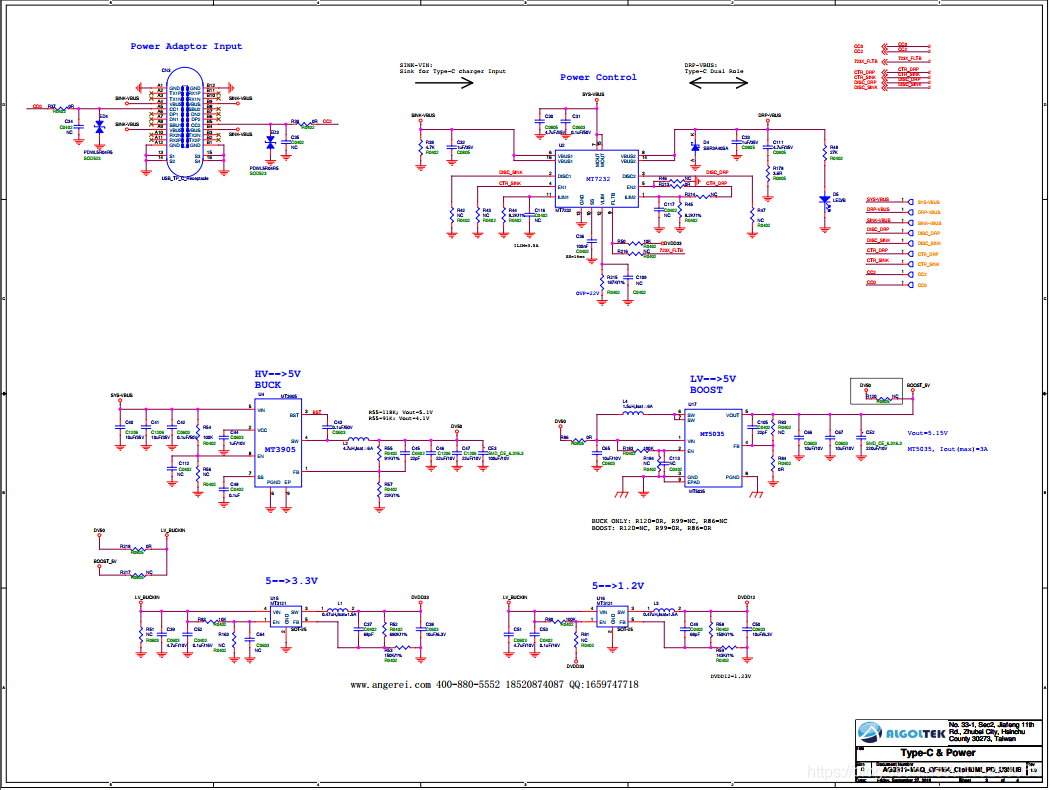

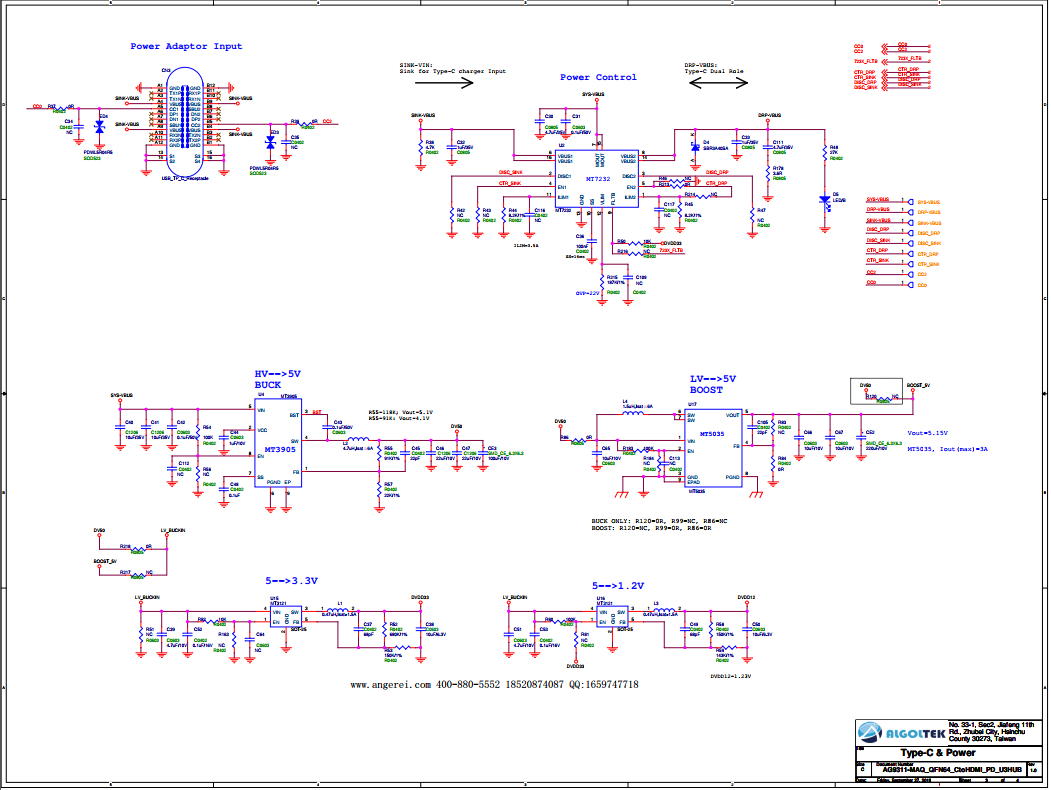

第二步 整套方案电路电源供电输入部分设计方法如下：

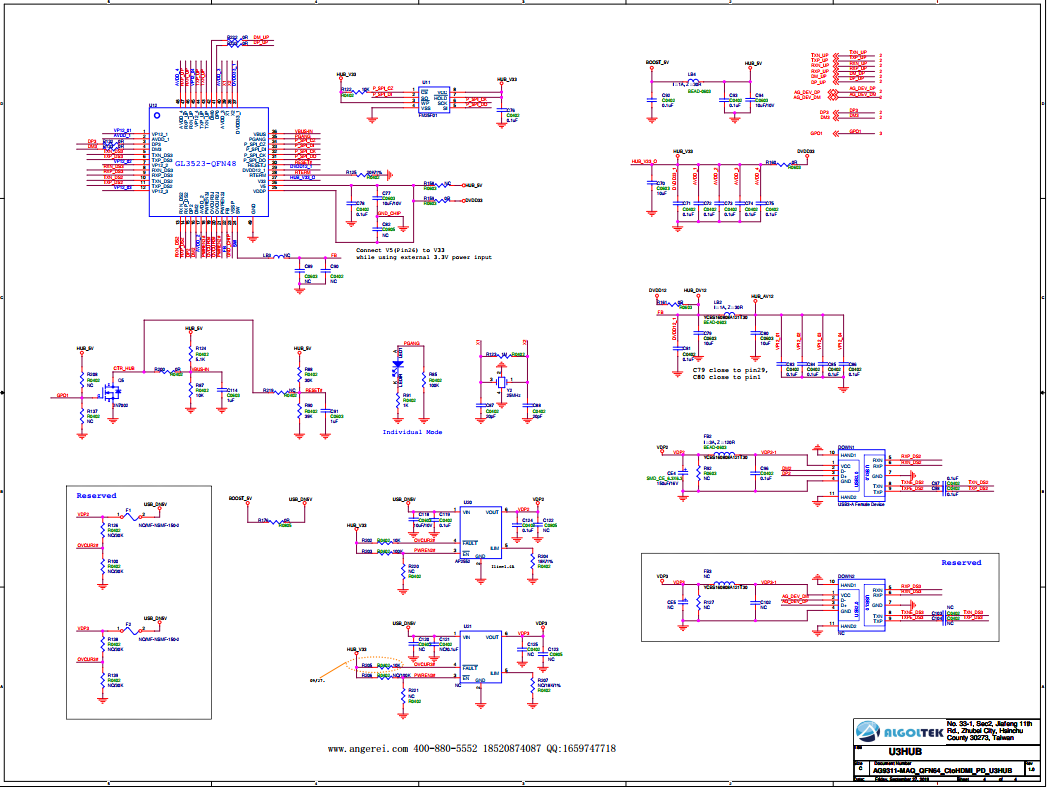

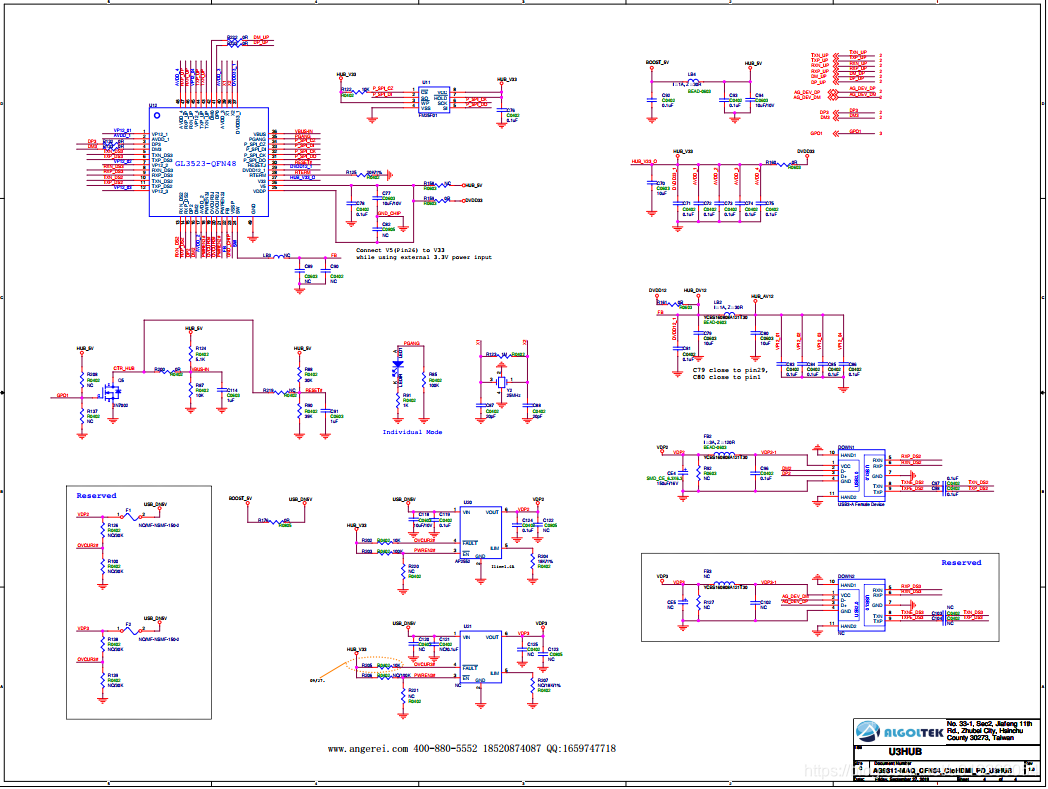

第三步 整套方案 USB 3.0HUB功能的设计方法如下：
以上就是AG9311带PD3.0的USB TYPE-C转HDMI数据转换电路设计的整体原理图，另外还可以提供AG9311的DEMO板方便大家进行各种功能的测试和验证。
