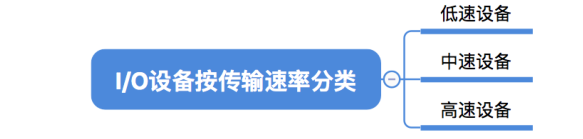

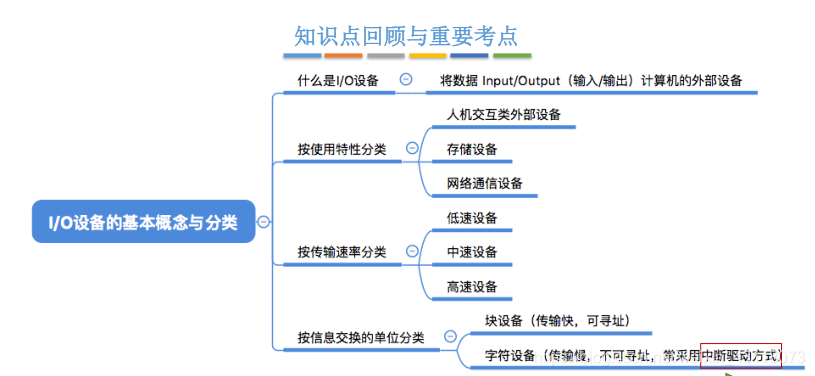

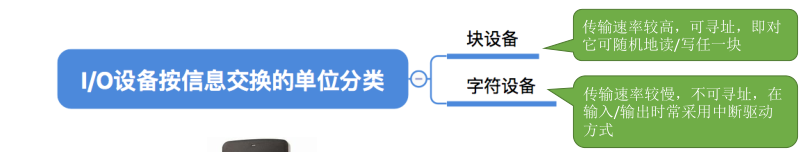

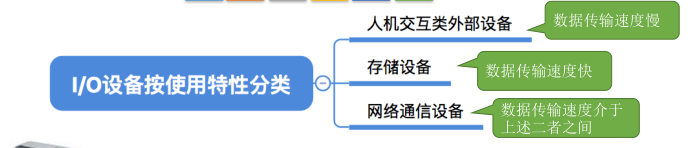

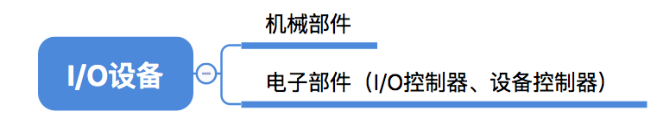

二、I/O控制器

在这里插入图片描述

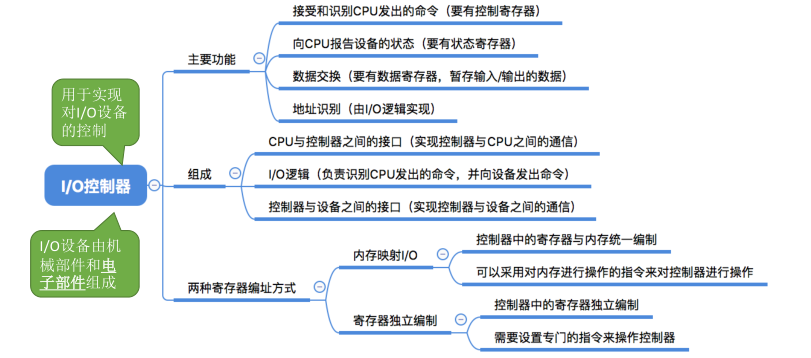

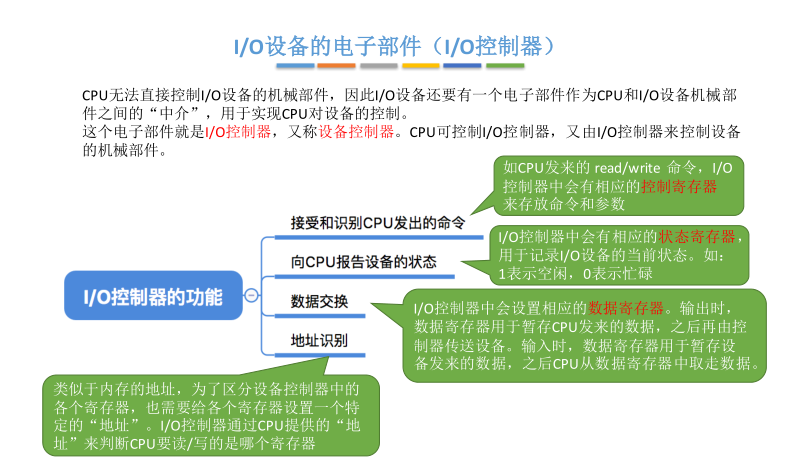

1.I/O控制器功能

在这里插入图片描述

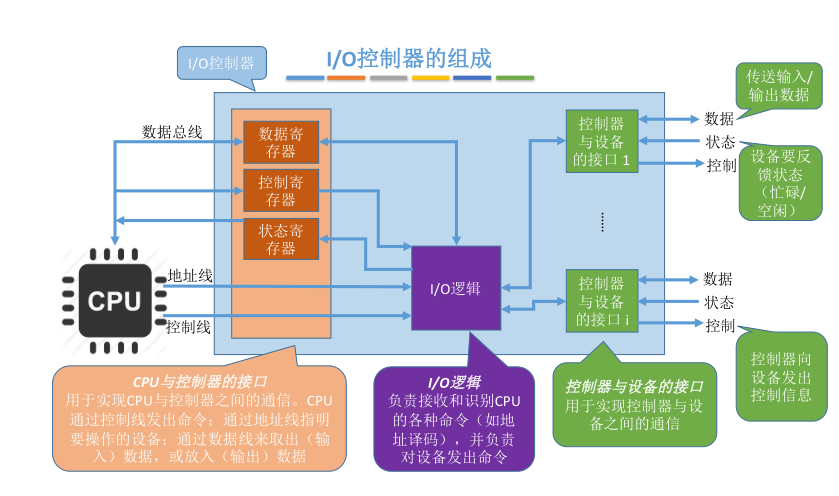

2.I/O控制器组成

一个I/O控制器控制多个设备

I/O控制器组成	作用
CPU和控制器的接口	实现CPU和控制器之间的通信
I/O逻辑	接收和识别CPU各种命令，负责对设备发出命令
控制器和设备之间的接口	实现设备和控制器之间的通信

在这里插入图片描述

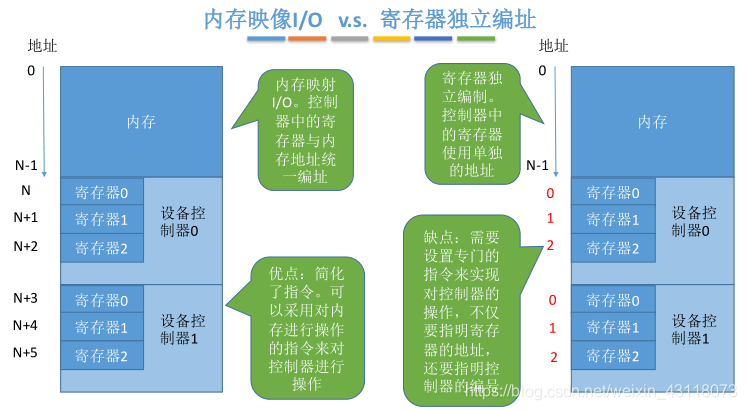

3.I/O控制器中的地址

在这里插入图片描述

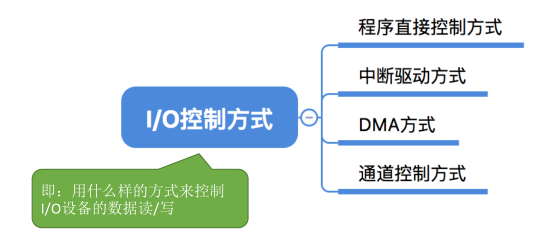

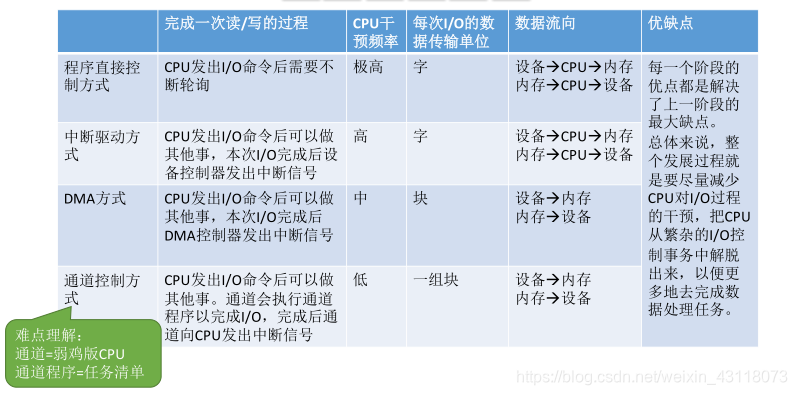

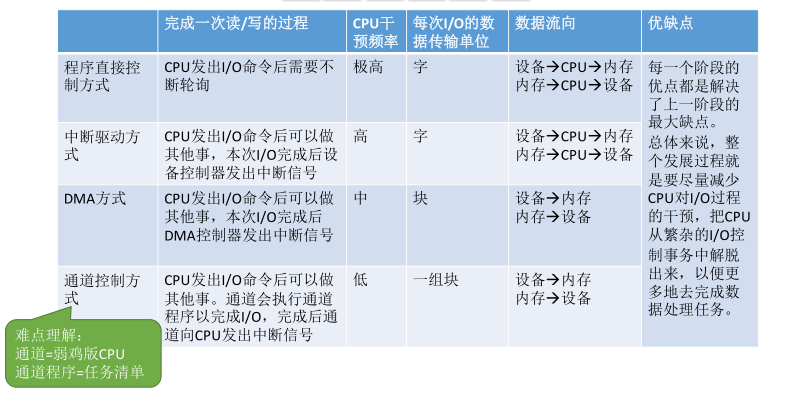

三、I/O控制方式

在这里插入图片描述

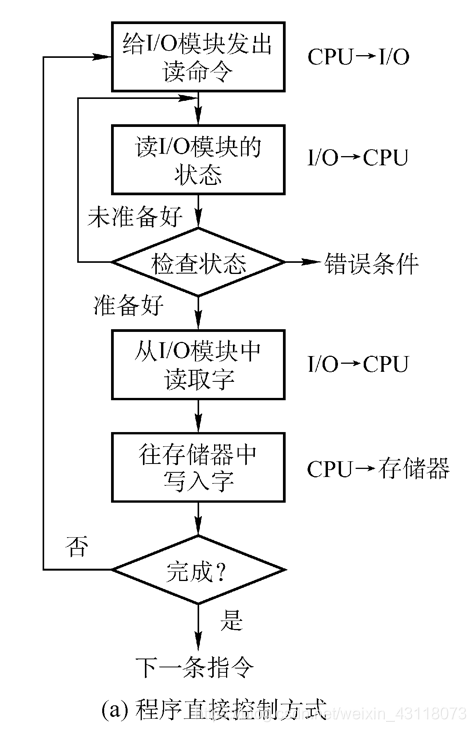

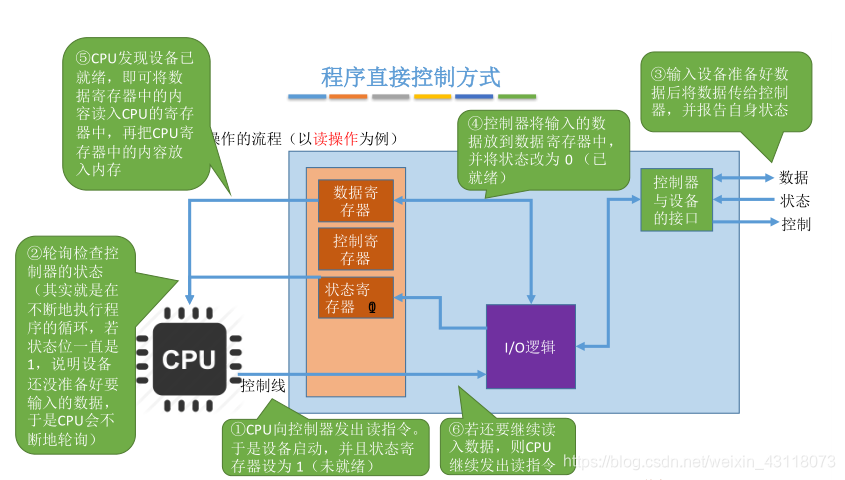

1.程序直接控制方式

key word：轮询

性能指标	程序直接控制方式
数据传送单位	字
数据流向	写：内存->CPU->设备读：设备->CPU->内存
CPU干预频率	很频繁，I/O操作完成之前和完成之后都需要CPU介入，而且I/O设备执行的时候，CPU一直轮询检查
并行性	I/O设备和CPU串行
缺点	CPU和I/O设备只能串行工作，CPU需要一直轮询，处于“忙等”状态

在这里插入图片描述

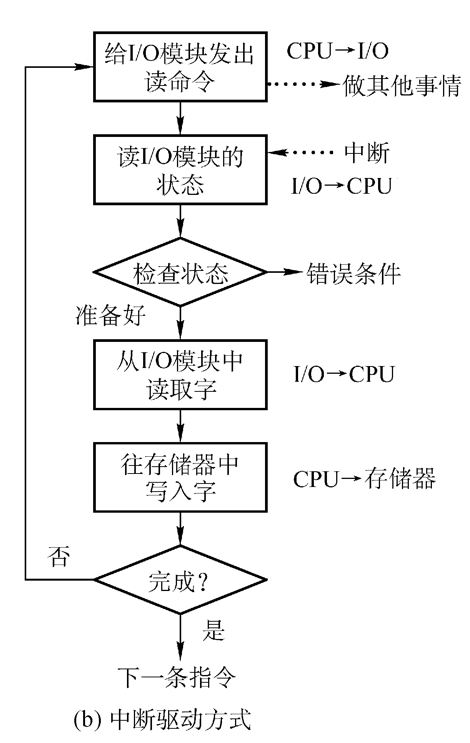

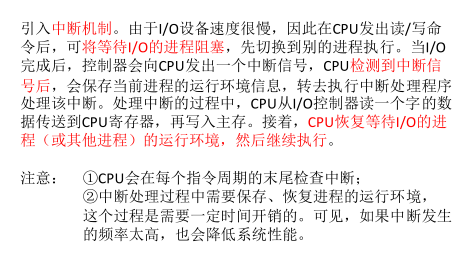

2.中断驱动方式

在这里插入图片描述

性能指标	中断驱动方式
数据传送单位	字
数据流向	写：内存->CPU->设备读：设备->CPU->内存
CPU干预频率	I/O操作完成之前和完成之后都需要CPU介入，而且I/O设备执行的时候，CPU切换到别的进程执行
并行性	I/O设备和CPU并行
缺点	频繁的中断处理会消耗大量时间
优点	I/O设备和CPU并行

在这里插入图片描述

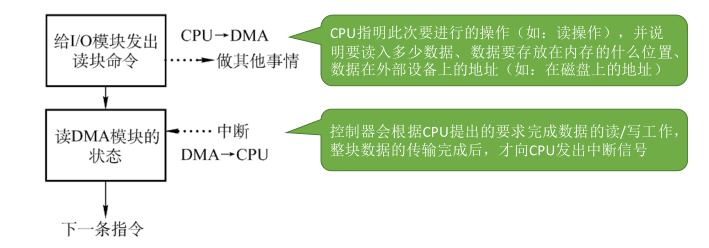

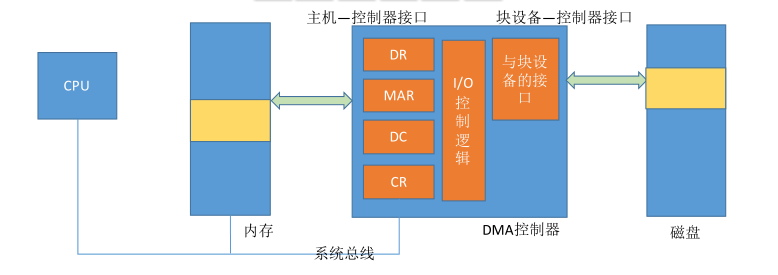

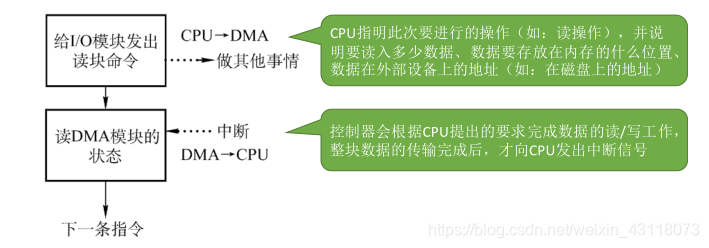

3.DMA控制器

DMA(Direct Memory Access)直接存储器存储
改进：

数据传送单位变成“块”
数据流向是内存->设备，设备->内存；不再经过CPU
仅在传送一个或多个数据块的开始和结束时才需要CPU干预

性能指标	DMA控制器
数据传送单位	块
数据流向	写：内存–>设备读：设备–>内存
CPU干预频率	仅仅在传送一个或多个数据块的开始和结束时才需要CPU介入
并行性	I/O设备和CPU并行
缺点	只能读一个或者多个连续的数据块，如果要操作离散的数据块时，需要CPU发出多条指令
优点	数据传送单位:块

缩写英文	含义
DR(Data Register)	暂存从内存到设备，或者是从设备到内存的数据
MAR(Memory Address Register)	数据在内存中的什么位置
DC(Data Counter)	剩余要读/写的字节数
CR(Command Register)	命令/状态寄存器，存放CPU发来的I/O指令或者设备的状态信息

在这里插入图片描述

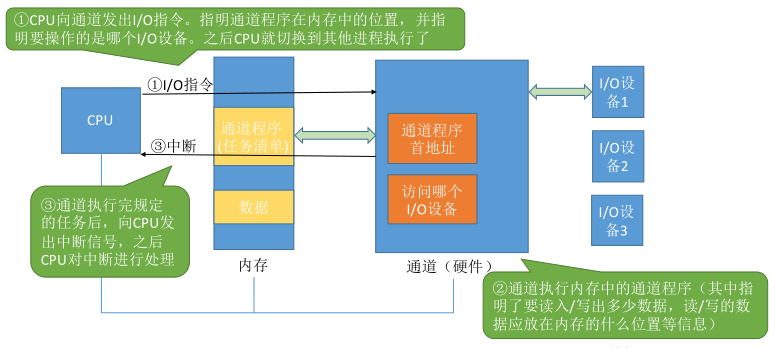

4.通道控制方式

相当于是一个小型CPU，可以识别并执行一系列通道指令

性能指标	通道控制方式
数据传送单位	块
数据流向	写：内存->设备读：设备->内存
CPU干预频率	通道会根据CPU的指示执行相应的通道程序，只有完成了一组数据块的读/写后才需要中断信号，请求CPU干预
并行性	I/O设备和CPU并行
优点	CPU、I/O设备、通道可以并行工作
缺点	实现复杂，需要专门的通道硬件

在这里插入图片描述

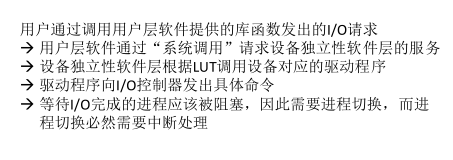

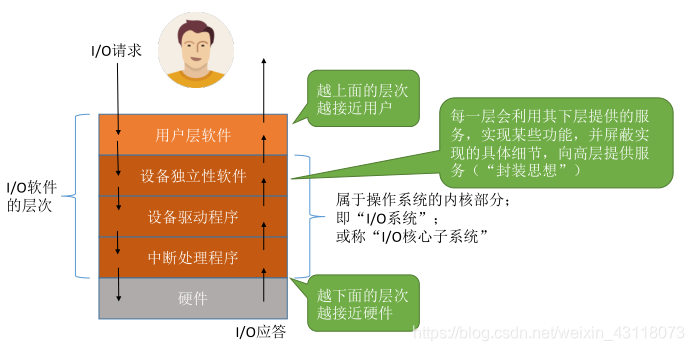

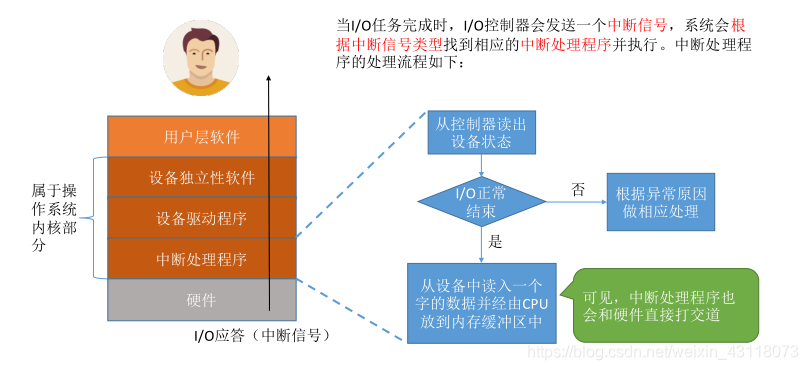

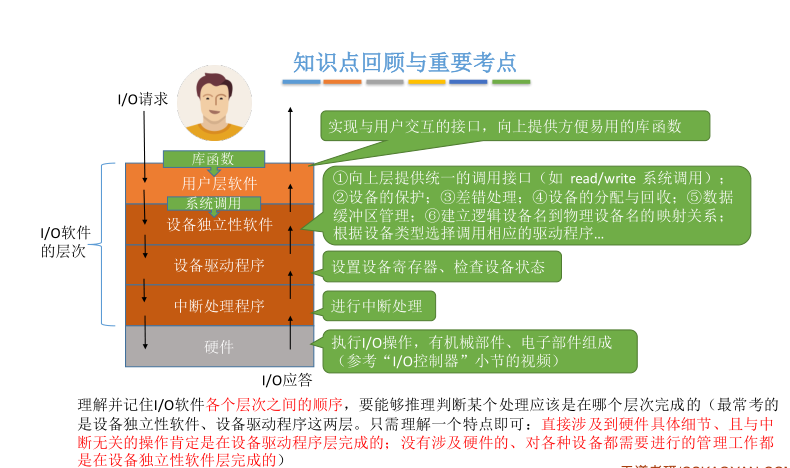

四、I/O软件层次

在这里插入图片描述
封装思想：每一层会利用下层提供的服务，实现某些功能

层次	作用
用户层软件	实现了与用户交互的接口，用户可以直接使用该层提供的与I/O操作相关的库函数；用户层软件将用户请求翻译成格式化的I/O请求，并通过”系统调用“请求操作系统内核的服务
设备独立性软件	1.向上层提供统一的调用接口 2.设备的保护 3.差错处理 4.设备的回收和分配 5.数据缓冲区的管理 6.建立逻辑设备名到物理设备名的映射关系，根据设备类型选择相应的驱动程序

在这里插入图片描述

1.用户层软件

向用户：提供与I/O操作相关的库函数
向下：将用户请求翻译成格式化的I/O请求，并通过”系统调用“请求操作系统内核的服务

2.设备无关性软件

功能
向上层提供统一的调用接口	如read/write系统调用
设备的保护	根据访问权限
差错处理	对设备的错误进行处理

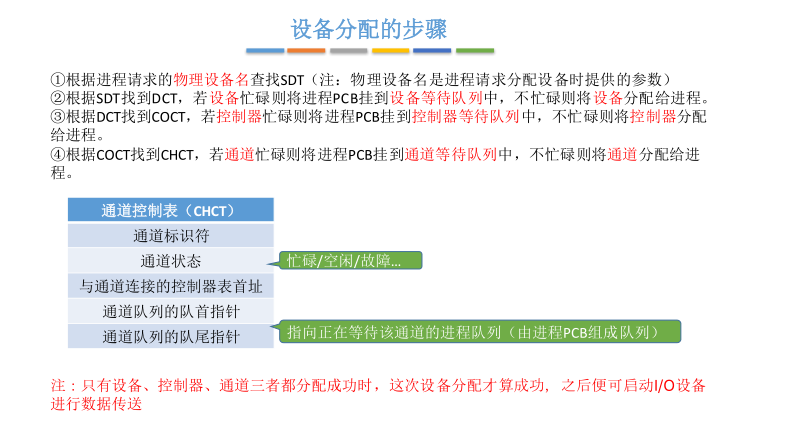

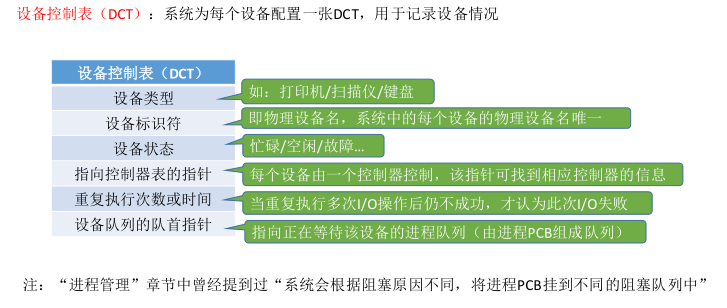

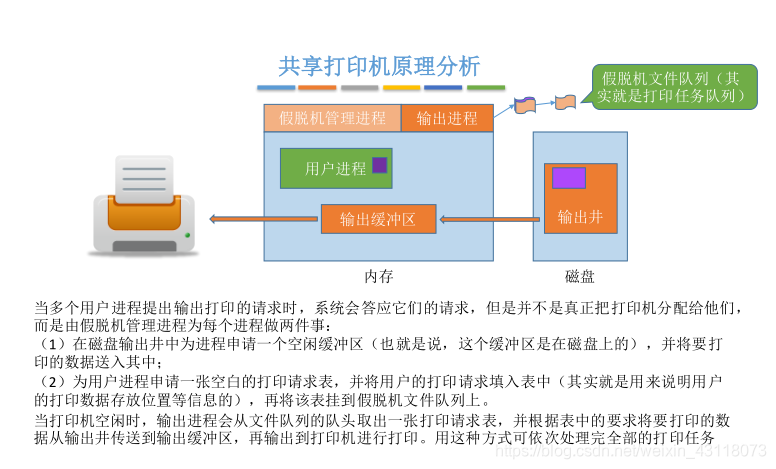

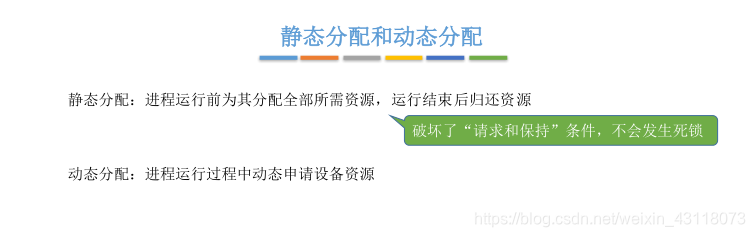

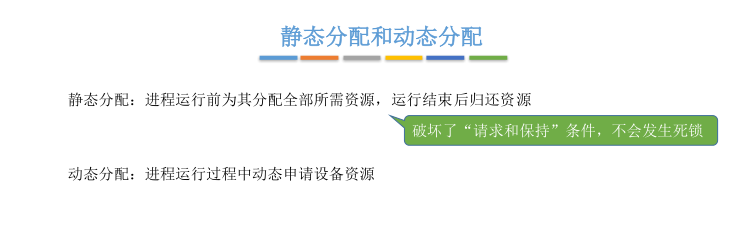

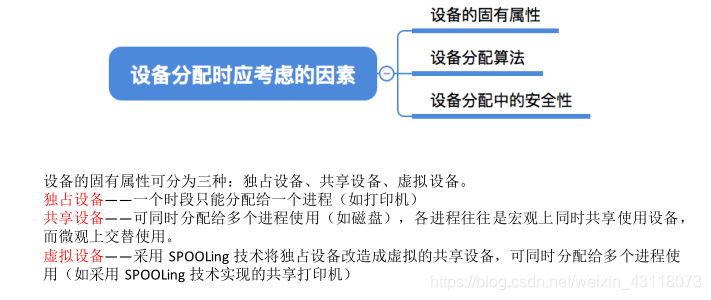

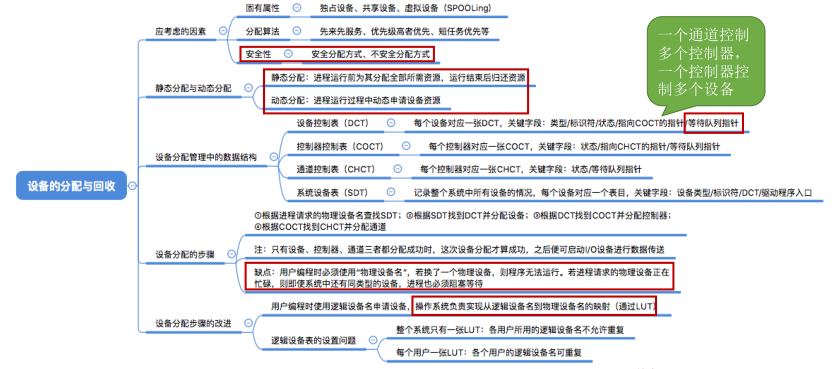

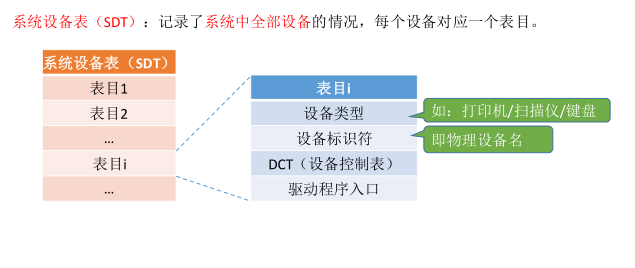

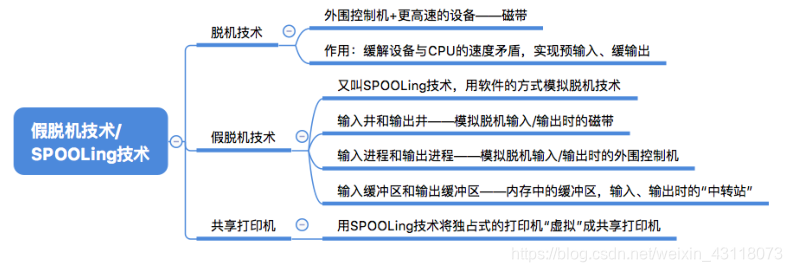

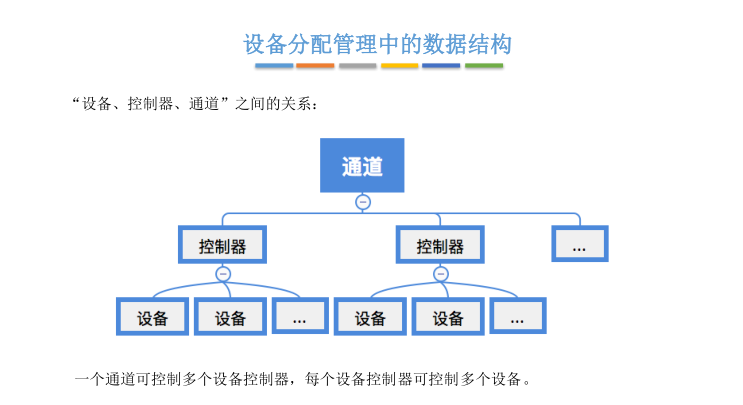

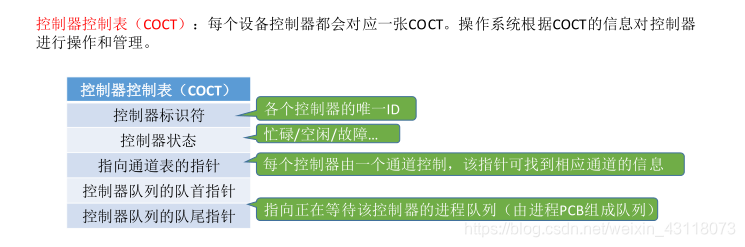

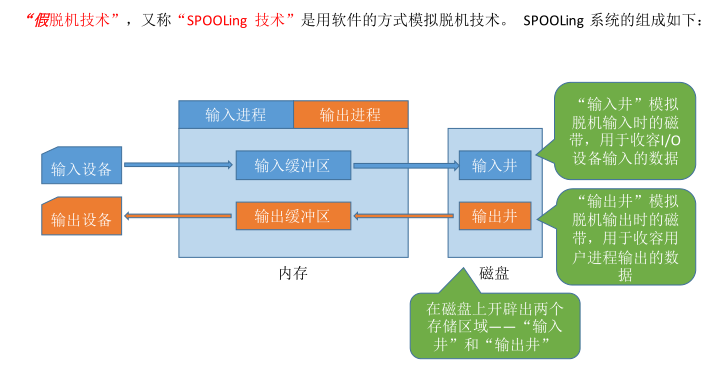

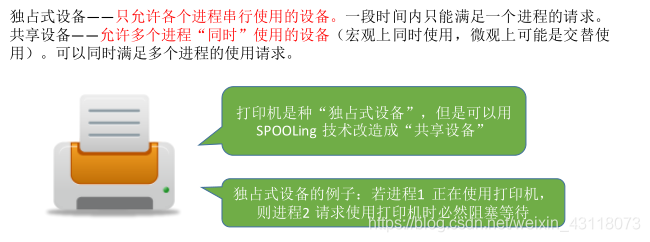

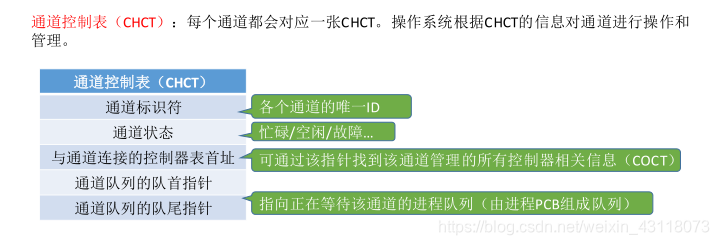

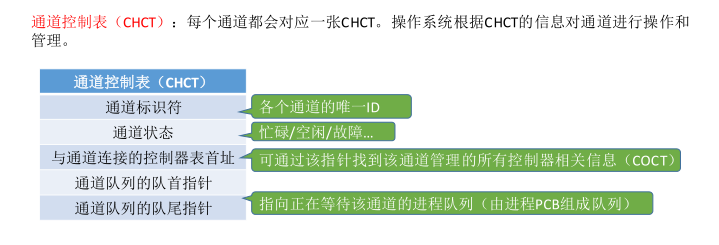

设备的回收和分配	回收和分配

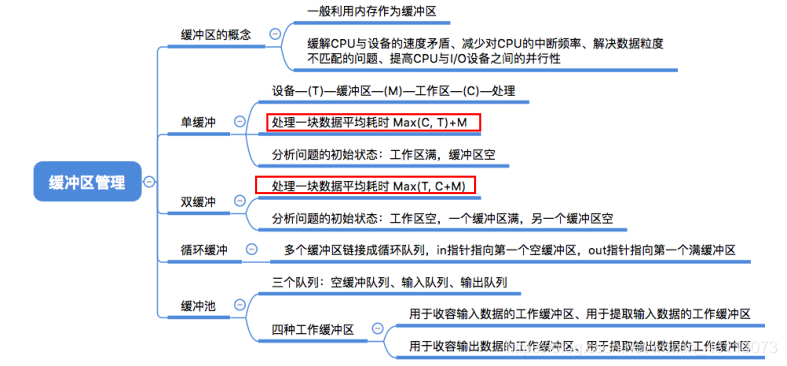

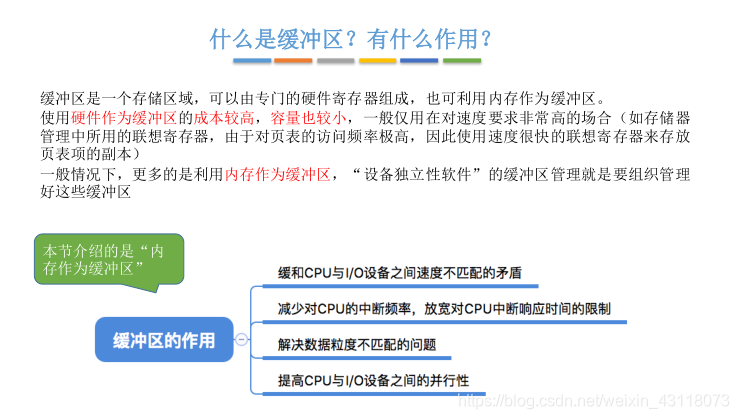

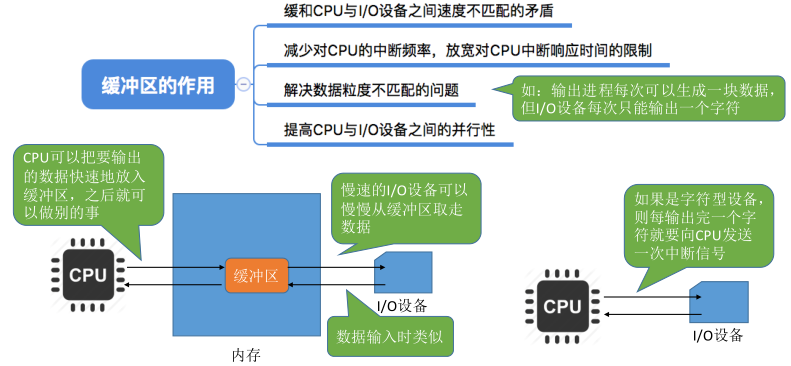

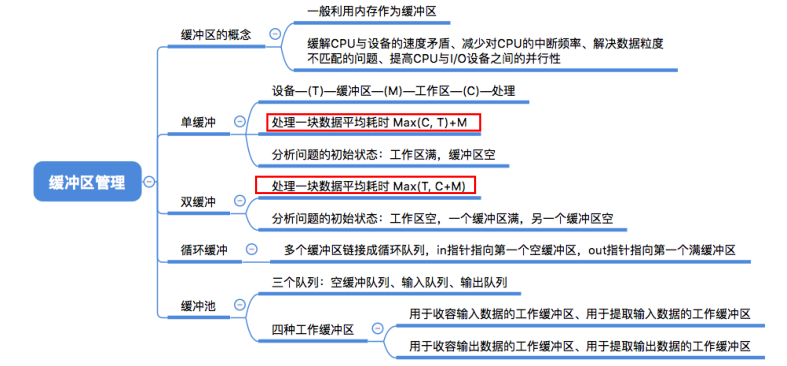

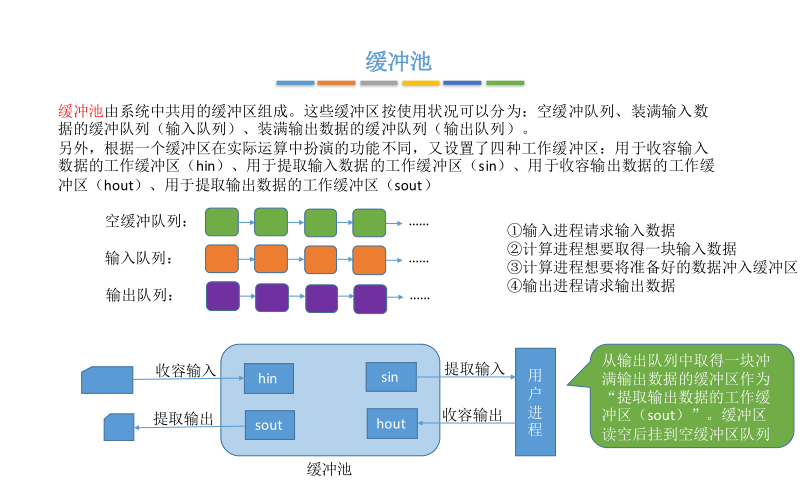

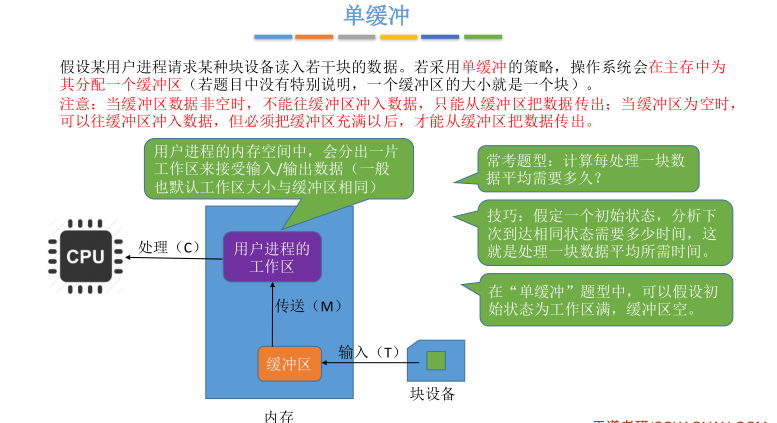

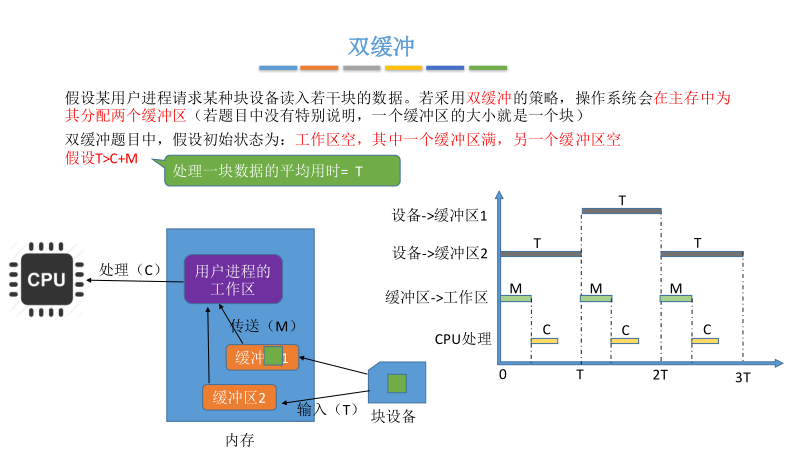

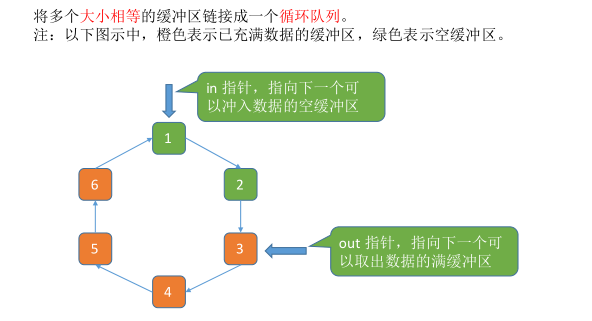

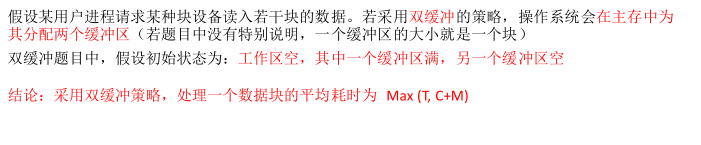

数据缓冲区管理	通过缓冲技术屏蔽设备之间数据交换单位大小和传输速度的差异

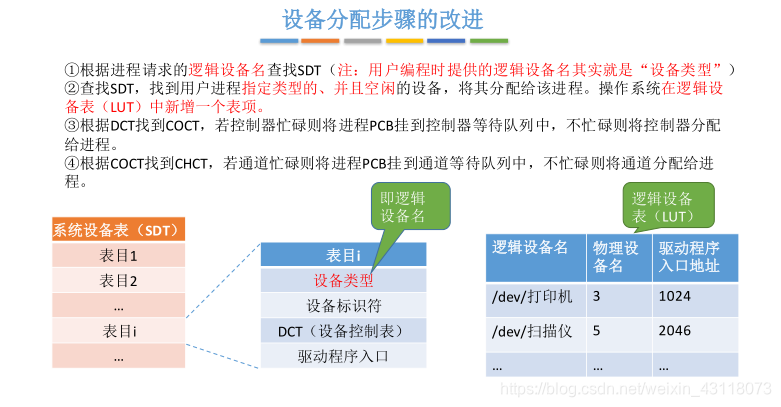

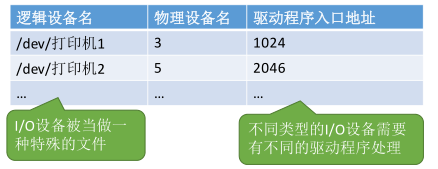

建立逻辑设备名到物理设备名的映射关系	逻辑设备表（LUT）

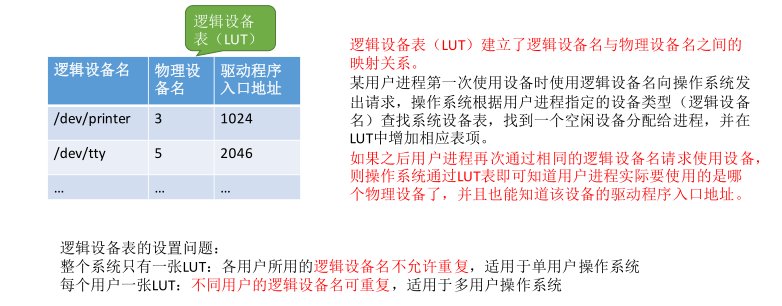

逻辑设备表LUT

逻辑设备表（LUT）

数据结构
逻辑设备名
物理设备名
驱动程序的入口地址

逻辑设备表LUT

3.设备驱动程序

不同型号的内部硬件特性不同，这些特性只有厂家知道，厂家提供与设备相对应的驱动程序，CPU执行驱动程序的指令序列，来完成设置设备寄存器，检查设备状态等工作
主要负责对硬件设备的具体控制，将上层发出的一系列命令（read/write…）转换成为特定设备能听得懂的一系列操作；包括设置设备的寄存器，检查设备的状态

注意：驱动程序一般会以一个独立的进程方式存在
