问题背景

网上有许多介绍如何使用一种白盒测试工具的教程，但是很少有教人自己开发一个白盒测试工具的教程。因此我做了一次这样的实验，根据Python语言的特性，开发一个Python代码的白盒测试工具，实现以下功能：记录程序执行路径、获取函数调用关系、计算代码覆盖率、语句覆盖率、分支覆盖率（判定覆盖率）、字节码覆盖率。其中字节码覆盖率是我自己造的一个词，本想用于实现计算条件覆盖率的，奈何没有成功。

实验环境

编程语言：Python
编程环境：Linux16.04 + Anaconda2 + Python2.7
完整代码可以到我的GitHub上查看：https://github.com/Jancy1072/pycoverage

原理

1、Python是基于虚拟机的语言，首先是通过编译器编译成字节码文件，然后在运行时通过解释器解释成机器文件。Python是一种先编译后解释的语言。

我们在硬盘上看到的.pyc文件就是字节码文件，它来源于：当python程序运行时，编译的结果保存在位于内存中的PyCodeObject中，当Python程序运行结束时，Python解释器则将PyCodeObject写回到.pyc文件中。当python程序第二次运行时，程序首先会在硬盘中寻找.pyc文件，如果找到，则直接载入，否则就重复上面的过程。在载入之前还会先检查一下.py文件和.pyc文件保存的最后修改日期，如果不一致则重新生成一份.pyc文件。所以.pyc文件其实是PyCodeObject的一种持久化保存方式。把.py文件编译成.pyc文件，最大的优点在于运行程序时不需要重新对该模块进行解释。

因此，利用.pyc文件，我们可以获得许多程序运行的信息。

2、.pyc文件解析
（1）.pyc文件一般由3个部分组成：

最开始4个字节是Maigc int，标识此.pyc的版本信息，不同版本的Magic都在Python/import.c内定义。
接下来四个字节是.pyc产生的时间（TIMESTAMP，1970.01.01到产生.pyc时候的秒数）,int型。
接下来是序列化了的PyCodeObject（此结构在Include/code.h内定义），序列化方法在Python/marshal.c内定义。

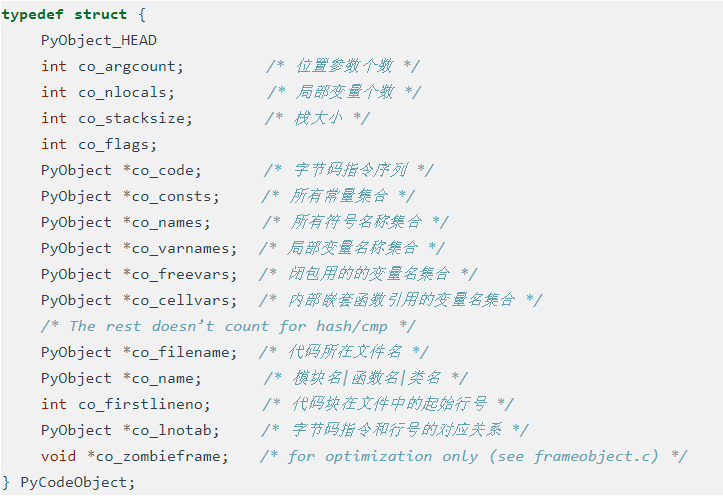

（2）PyCodeObject的类型定义：
在这里插入图片描述（3）需要注意的几个关键点：

在Python代码中，每个作用域对应一个PyCodeObject对象，所以会出现嵌套，需要递归处理。
行号对照表co_lnotab可以看做是顺次串成的的字节数组（字符串），它是字节码在 co_opcode中的index增量，对应的源码的行号增量。
co_code是Python opcode组成的序列，具体有哪些opcode可以参看Include/opcode.h，有些opcode有参数，有些没有参数：大于等于90的opcode有参数，参数占2个字节。

3、Python钩子函数
（1）sys.settrace(my_trace_function)是Python的系统模块提供的挂载函数。我们可以自定义代码追踪的钩子函数，挂载到虚拟机上，当程序运行时，钩子函数能够监听触发的事件并处理。执行每一行代码，都会触发事件，调用钩子函数。

（2）my_trace_function(frame, event, arg)是我们自定义的钩子函数。能够监听call、line、return、exception、opcode事件。而frame参数有f_code、f_lineno、f_back 等属性，我们可以获取程序执行时虚拟机的内部数据。

实现

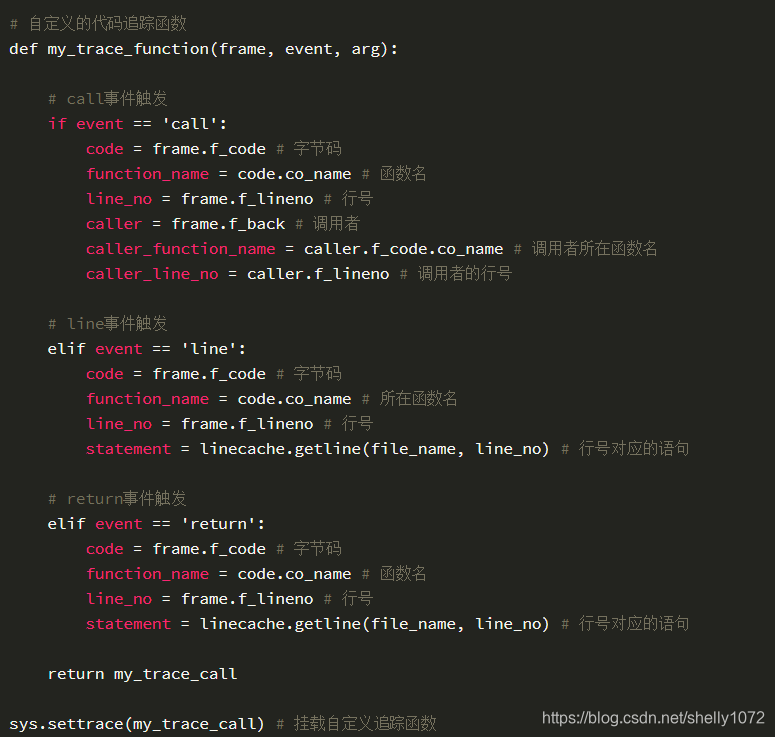

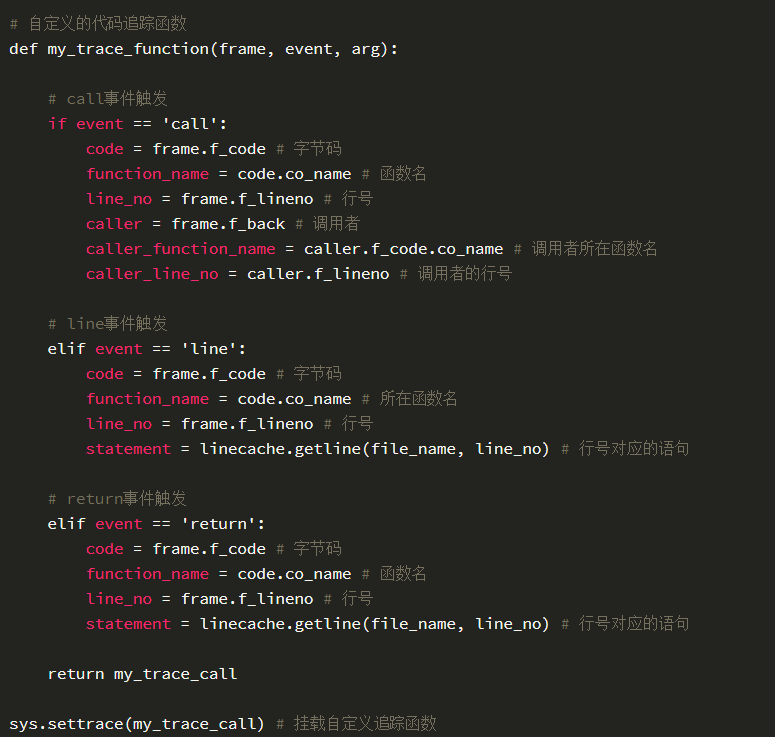

1、实现钩子函数
在这里插入图片描述

记录程序执行路径：line事件触发时，保存当前行号和对应的代码语句。
函数调用
call事件触发时，保存被调用的函数名、调用者。
line事件触发时，词法分析，保存定义的函数名。
语句覆盖
line 事件触发时，保存当前行号和对应的代码语句。
分支覆盖
line 事件触发时，词法分析，记录前一个语句和当前的语句，构成(pre, current)这样的行号对。

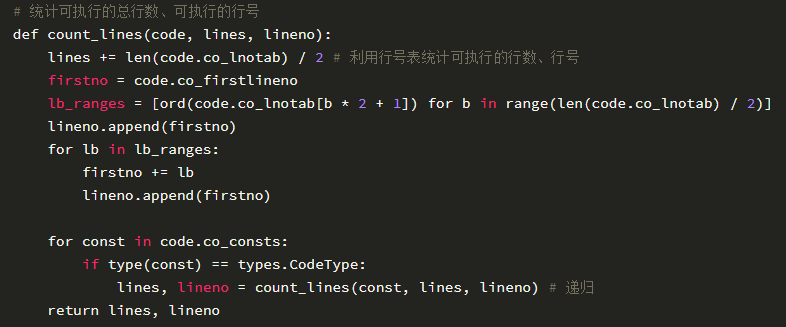

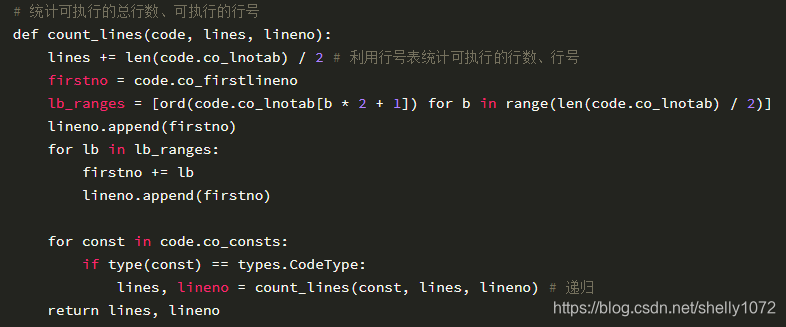

2、解析.pyc文件
在这里插入图片描述

读取.pyc文件，得到PyCodeObject对象。
递归统计字节码的信息。
利用行号表，得到总行数、行号。
词法分析得到总的分支数。

3、字节码覆盖

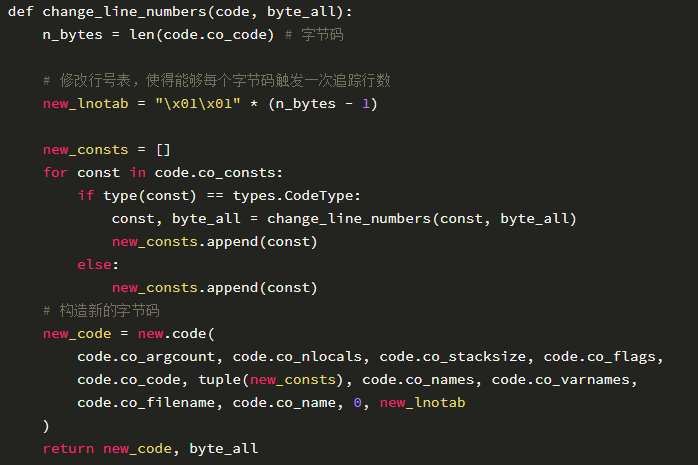

在这里插入图片描述
（1）利用co_code属性统计程序中所有字节码的信息。
（2）行号表记录的是每一行的字节码的偏移量。每执行一行代码，都会触发一次line事件。

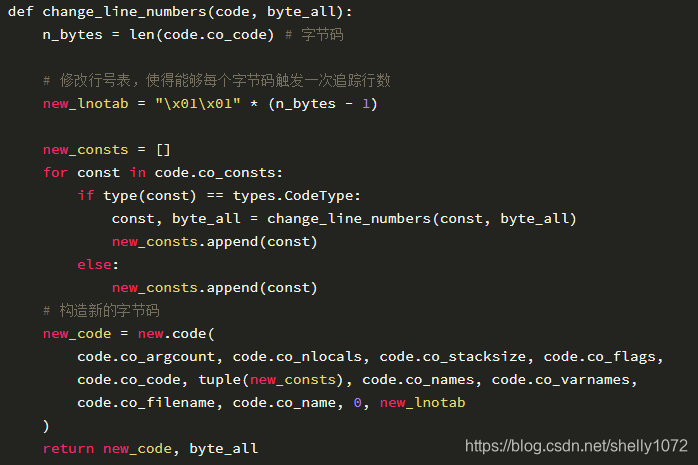

（3）修改行号表，重新构建一个.pyc文件，使得每执行一个字节码触发一次 line事件。
（4）自定义钩子函数，在line事件触发时统计实际执行的字节码。
（5）实现字节码覆盖是实现条件覆盖的基础。

实验结果

1、本工具包含trace.py、general_analyse.py、bytes_analyse.py、opcode.py四个源程序文件。

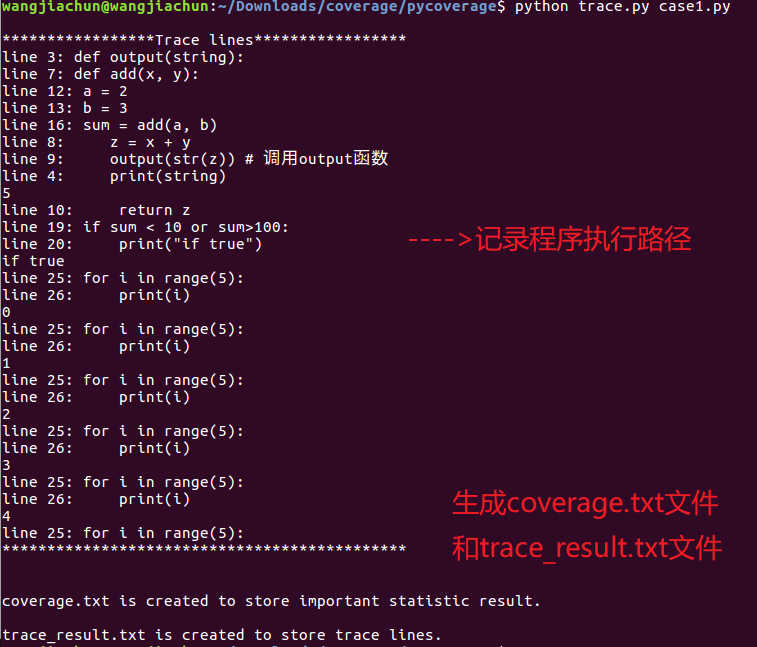

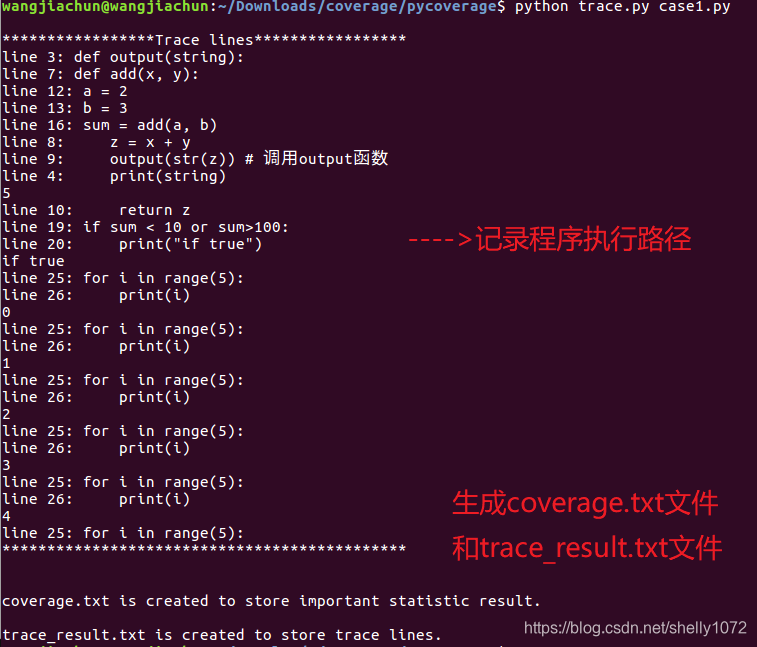

（1） trace.py中定义了钩子函数，能够记录程序运行执行路径，保存了可以用于计算语句覆盖和分支覆盖的中间结果。

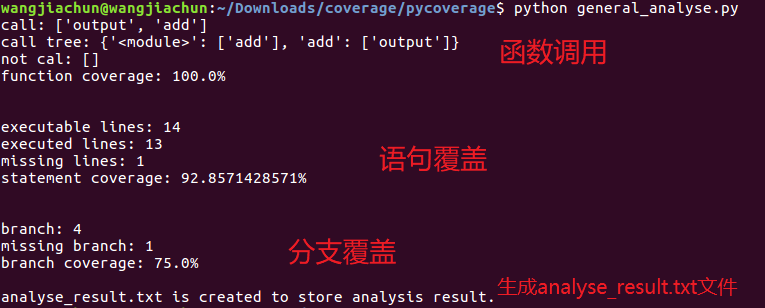

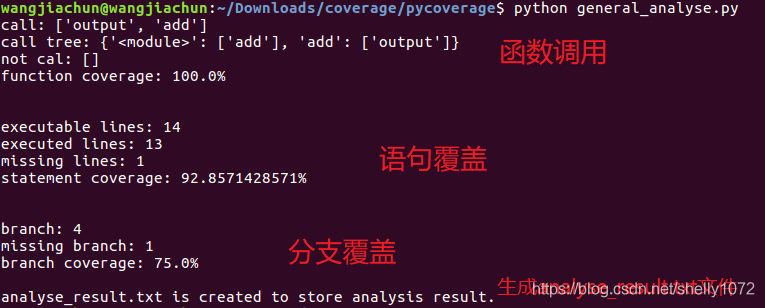

（2） general_analyse.py中检查了函数调用关系，计算了语句覆盖率、分支覆盖率。

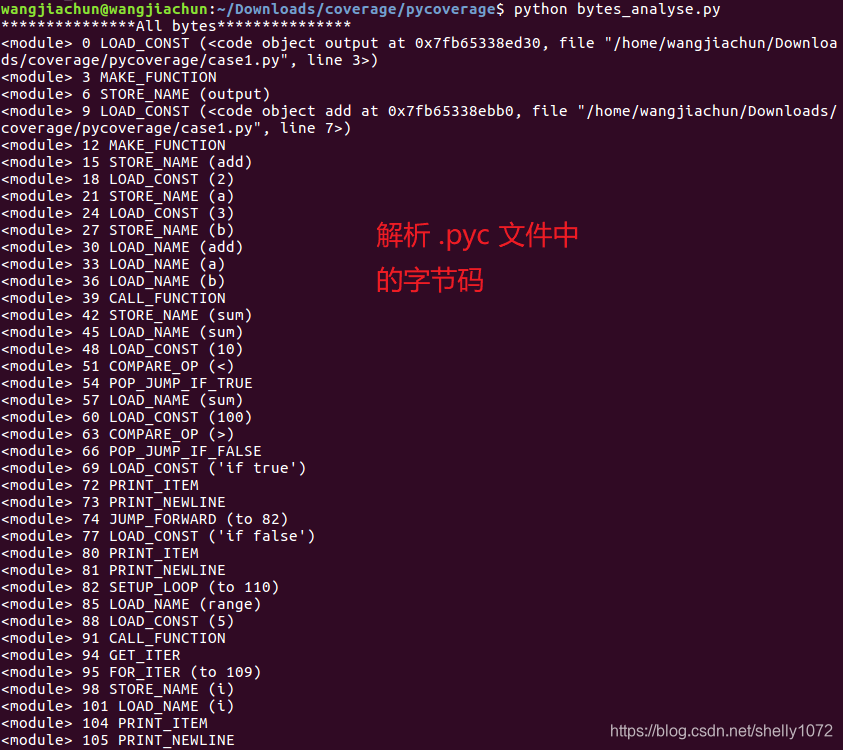

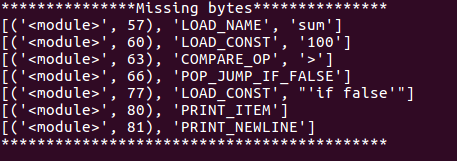

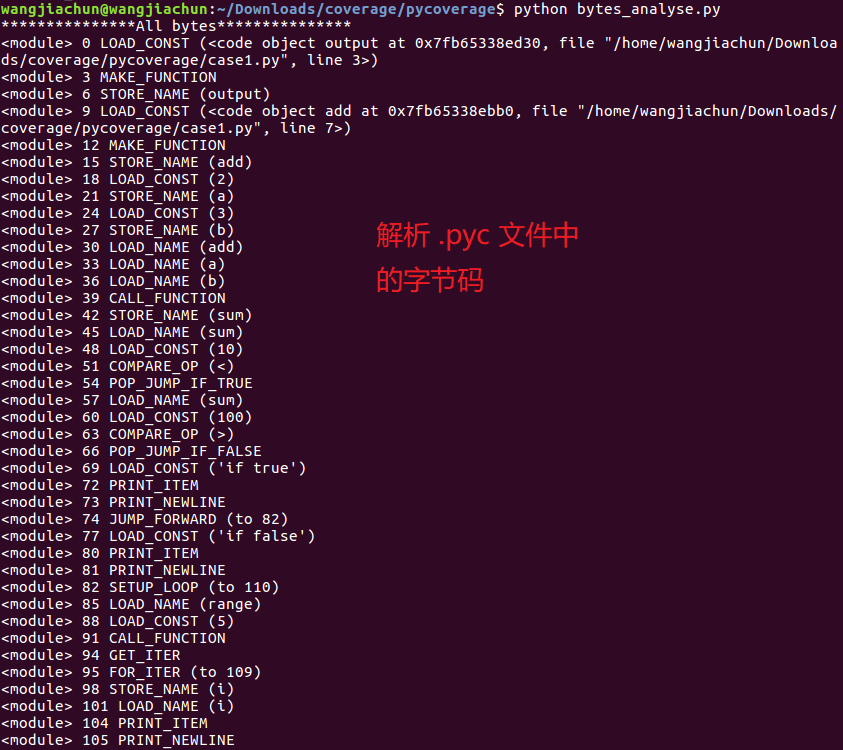

（3） bytes_analyse.py中统计了可用字节码的总数和实际执行的字节码数量，统计未执行的字节码，计算字节码覆盖率。并且综合所有类型的覆盖率情况，计算总体覆盖率。
（4） opcode.py中定义了操作码和操作名的映射关系。

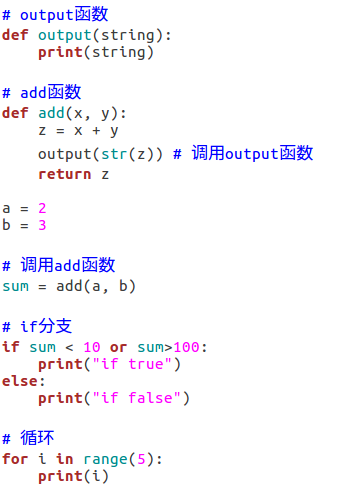

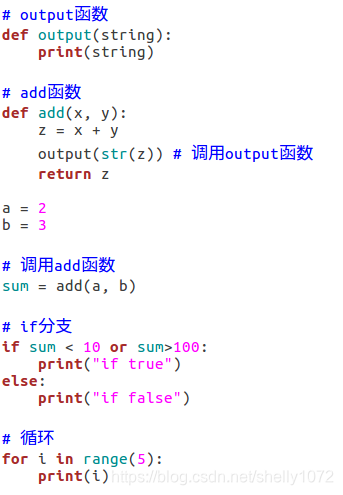

2、待测试代码文件case1.py
在这里插入图片描述
测试代码中包含简单的函数调用关系、顺序结构、条件结构、循环结构。
