综合各个库，和约束

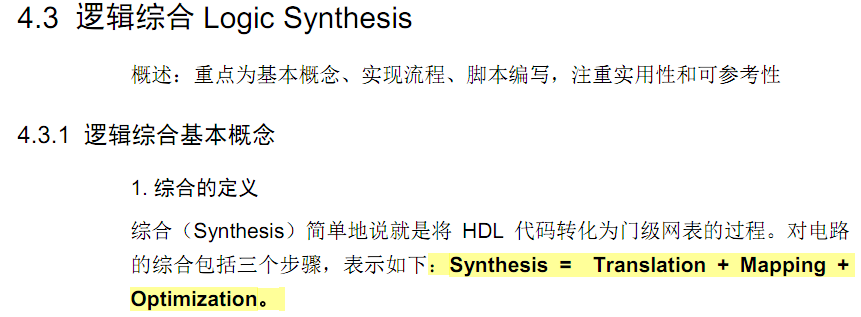

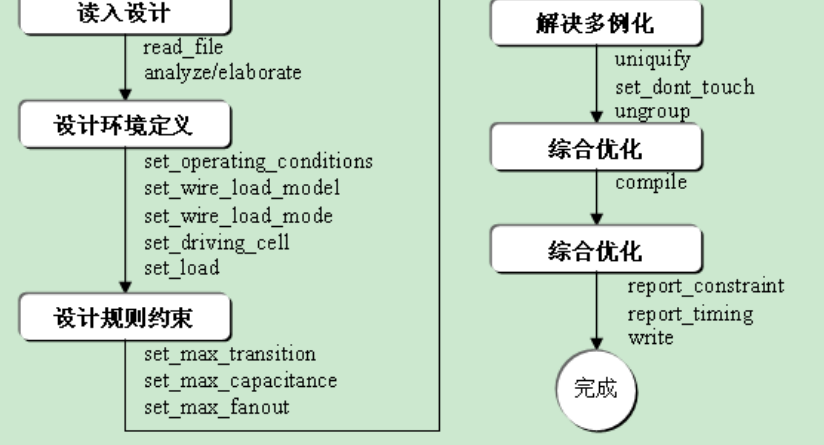

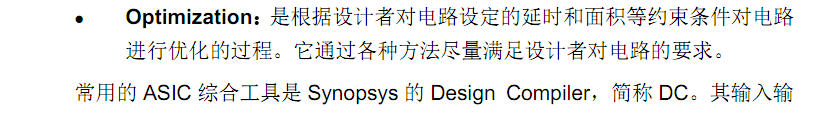

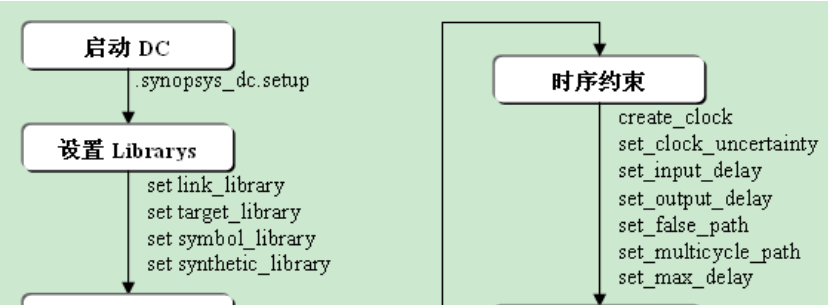

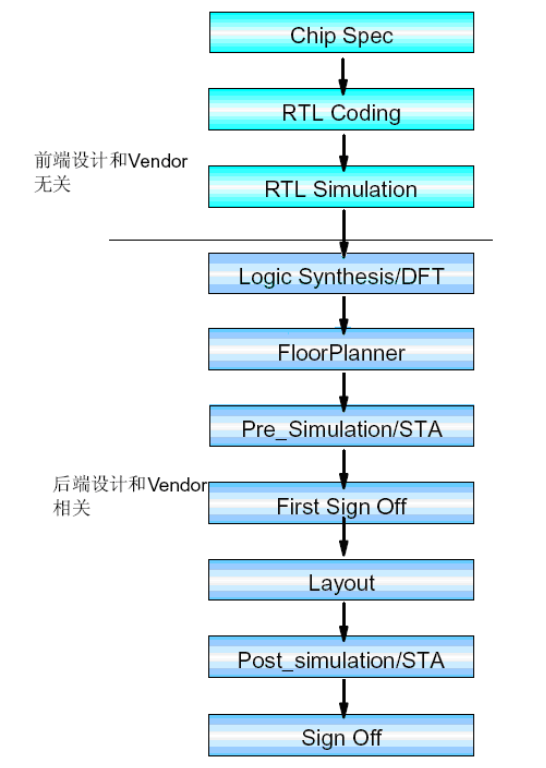

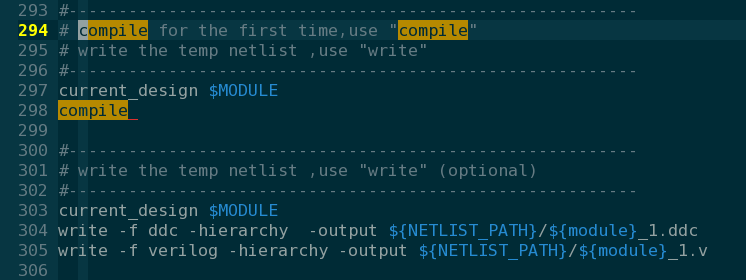

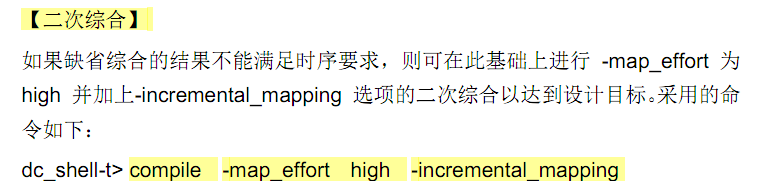

综合过程包括，

synopsis综合的工具叫dc_shell，直接在linux命令行输入dc_shell就可以运行综合工具了。在综合前要进行一大堆的综合设置，包括库的设定、时序约束、面积约束、RTL读入、网表输出等操作，都是需要在dc_shell这个命令窗口下一个个如如命令来完成。

当然也可以把命令写在一个文件中，通过调用

dc_shell -xg -t -x "set HDL_PATH ../rtl; .." -f ../dc_cmd | tee ../dc.log

-x：要执行的命令，这里吧HDL_PATH设置为../rtl
-f：设置放置命令的文本文件，即dc_cmd，里边包括了所有综合需要设置的参数
tee:用于输出综合log进入shell后可以通过man xxx来查看命令的含义，比如：man remove_generated_clock

1、库的设定 Library

（1）GTECH Library:

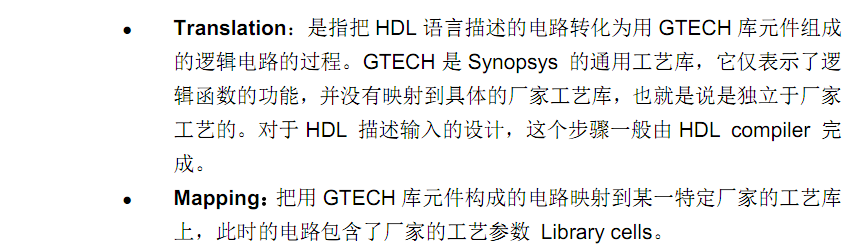

　　GTECH是synopsys通用工艺库，是Design Compiler(DC)自带的，是独立于厂商工艺。该库中包含的元件仅代表一定的逻辑功能而不带有任何工艺参数，与工艺无关。综合的时首先将HDL代码Translate到GTECH库，然后综合（compile）时再映射（Map）到工艺库。例如，我们在代码中写 “assgin a ＝ b&c”，那么读入 HDL 代码后，DC 将 HDL translate 到 Gtech cell 表现，即使用一个 GTECH 的与门例化。在综合过程中，DC自动调用 GTECH 库，不需要任何设置。

（2）Designware Library:

　　DesignWare Library是由Synopsys（或者第三方）提供的一些可重用的电路宏单元。它们可以完成诸如复杂的算术运算（＋，－， * ， / 等），数值比较(==,>=,<=等)，以及 FIFO 、CPU 等功能，DesignWare 库就包含了这些电路模块。例如我们在 HDL 代码中的“A*B”，在 Translate 过程中工具就会调用Designware 来实现。我们也可以在设计中直接例化这些 Designware 中的电路单元。DC 识别的 DesignWare 是 .sldb 格式的 Library。DesignWare 库一般由 Synopsys 或者第三方提供。

（3）Technology Library:

　　Technoligy Library 是由芯片生产厂家提供的，它包含特定的工艺器件以及一些必须的参数信息，如工作环境、逻辑延时、驱动负载以及线负载模型等。工艺库一般由Vendor 提供。DC 支持的 .db 格式的工艺库

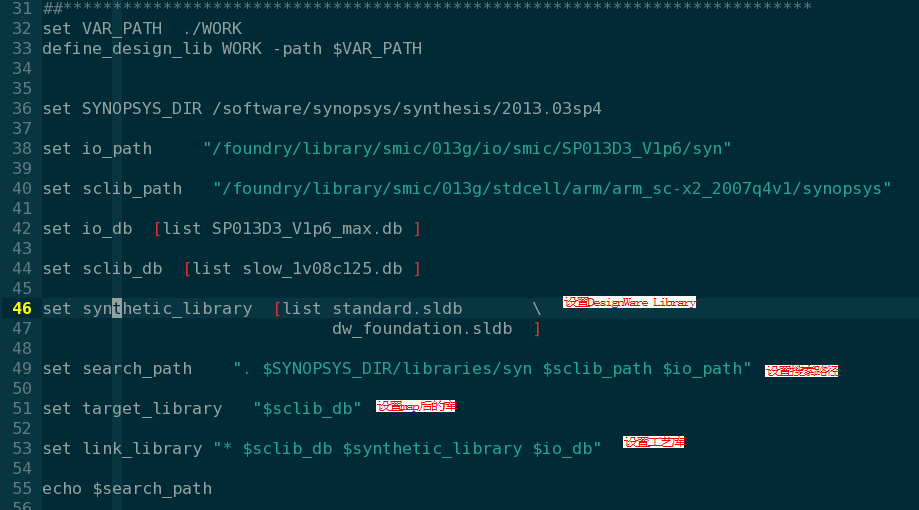

三个库中，GTECH Library不需要设置，DesignWare Library库使用变量synthetic_library设置。Technology Library库使用link_library变量设置。

Compile 的Map 过程，是进行工艺库的映射，调用 target_library 中的 Library Cell 来完成映射，映射后也需要维持网表关系，因此 target_library 中的 Library，一般也要在 link_library 定义。图形显示需要显示元件的形状，管脚位置等信息，因此需要 symbol_library。下面再举一个例子，可以更好的理解 link_library 和 target_library。假设我们有 A library 实现的网表，但是我们想用B library 替换 A library 来实现。那么我们可以将 A library 和 B library 设置到 link_library 中，而 target_library 中只包含 B library。让 DC 读入 A library 的实现的网表，Compile后，我们就可以得到用 B library 实现同样功能的设计网表。

通常一个设计中可能要调入很多的库，那么在设计库是每一个库都写全路径比较麻烦，因此可以使用“search_path”。当你只指明文件名时，DC 会使用search_path 中定义的路径进行搜索。search_path 可以按照下面的方法定义：

2、HDL设计读入

　　Library 设置完成后，我们就可以读入我们的设计文件了。常有两种方法读入代码，read_file 和 analyze / elaborate 。读入代码的过程就是将 HDL 文件Translate GTECH Library 的描述。当读入了 HDL 代码，此时得到的设计是一个 Unmapped 的设计。此时的设计组合逻辑使用 GTECH 例化，时序逻辑使用 SEQGEN 表现，而算术运算符则使用 DesignWare 表现。你可以使用report_cell 或者 write 命令察看。

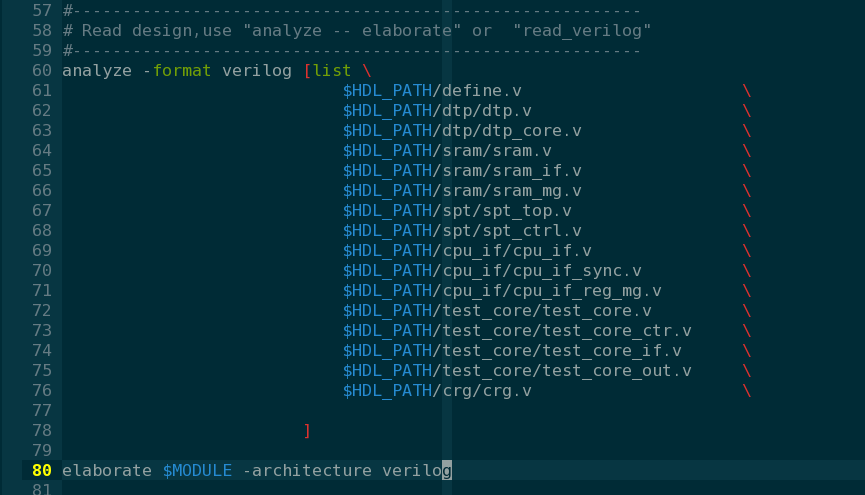

这种方法读入代码分两个部分：
analyze HDL Code file
elaborate Top Module
其中，analyze 命令执行下面的操作：
 读入 HDL 代码（verilog 或者 VHDL），并且执行语法检查，Synopsys
Rules 的检查。
 转化HDL 代码为中间格式。
 而 elaborate 命令执行下面的操作
 将设计转化为 GTECH 逻辑描述
 允许代码中的参数重定义操作
 执行 VHDL architecture 的选择

 将HDL 中的算数操作替换为DesignWare 元件
 自动执行 Link 操作
命令示意如下：
dc_shell-t> analyze “Demo1.v Demo2.v”
dc_shell-t> elaborate TOP

3、设计环境定义

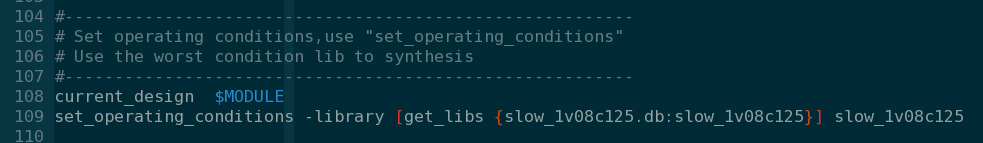

设置工作条件

　　工作条件指的是芯片的工作温度（Operating temperature）、工作电压（Supply voltage）和工艺参数（Process）。这三个因素的变化会对芯片的性能造成很大的影响。Design compiler 在进行时序分析时将综合考虑这些因素的最坏和最好情况。在大多数工艺库中已经预定义了多种情况下的工作条件，在设定工作条件之前应先用 report_lib命令查看工艺库中提供了哪些预定义的工作条件。注意如果库没有在内存中的话要先把库读进来。注意有些库的文件名和库的名字是不一样的。我们可以使用 list_libs 得到调到内存中的所有库文件，以及库的名字。

负载模型

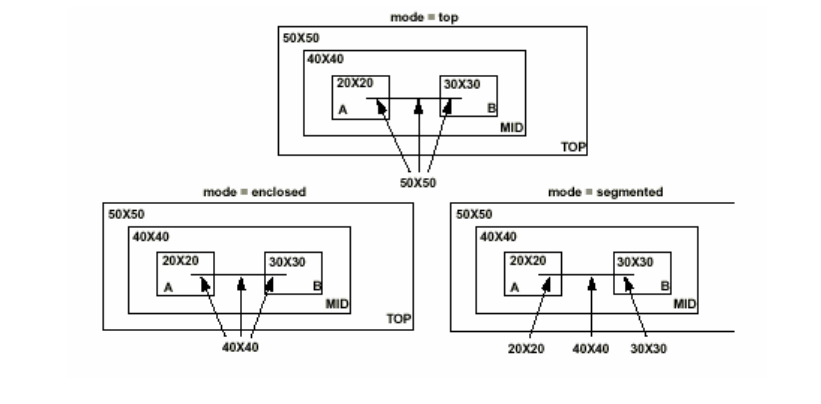

　　线负载模型用来估算电路中线的长度和扇出数对电阻、电容和面积的影响。它根据连线的扇出数给出连线的等效长度，根据这个长度值又可进一步估算出线的电容和电阻值。线负载模型是由芯片生产厂家根据特定工艺的统计信息建立的，并且在工艺库中给出了定义。在层次化的设计中，Design Compiler 用 top、enclosed 和segmented三种模式来确定子模块的线负载模型，这三种模式示意如下：

4、设计规则约束

　　设计规则（Design Rule）反映了特定工艺对设计的要求，这些要求是必须满足的。Design Compiler支持如下的 Design Rule约束：

 Transition time (最大值和最小值)。
 Fanout load (最大值和最小值)。
 Capacitance (最大值和最小值)。
 Cell degradation。
 Connection class。

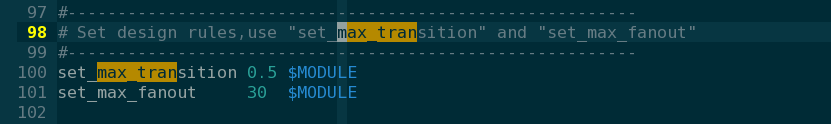

　　在一些工艺库中给出了 Design Rule 约束的缺省值，在这种情况下一般不需要再另外定义。如果需要更严格的约束，可以自己手工定义。对于同一个约束的重复定义，Design Compiler 总是取最严格的一个值。在优化的过程中，Design Rule约束相对于其他的约束条件具有更高的优先级，即Design Compiler 总是首先考虑保证满足Design Rule的要求。在一般的设计中，需要人工调整的 Design Rule约束主要是最大 Transition time（max_transition）和最大 Fanout（max_fanout），其它约束一般采用库中的缺省值就可以了。下面就详细说明一下这两个约束的含义和设定方法，如果想了解其它几个约束可以查阅 Synopsys 的相关资料。

max_transition:

　　一根连线（net）的Transition time指的是驱动它的pin的逻辑电平跃变所需要的时间。Design Compiler计算Transition time 的方法是用驱动 pin 的驱动强度乘以它驱动的连线上的所有容性负载的总和。用公式表示为： TT = Rdrive ( Cwire + Cpin ) 设定max_transition用命令 set_max_transition，它的语法格式如下：

set_max_transition value { object_list }

max_fanout:

　　一根 net的扇出负载（Fanout load）指的是它所驱动的所有输入 pin 的fanout load 的总和。注意区分load、fanout load和 fanout number的区别。load指的是 net 上的各种容性负载的总和，单位是电容的单位；fanout load 是一根 net所驱动的所有输入 pin 的 fanout load 的总和，它没有单位，并且一个输入 pin的fanout load值可以不为 1；fanout number 则指的是一根 net所驱动的输入pin的总个数。请看如下例子：

5、时序约束

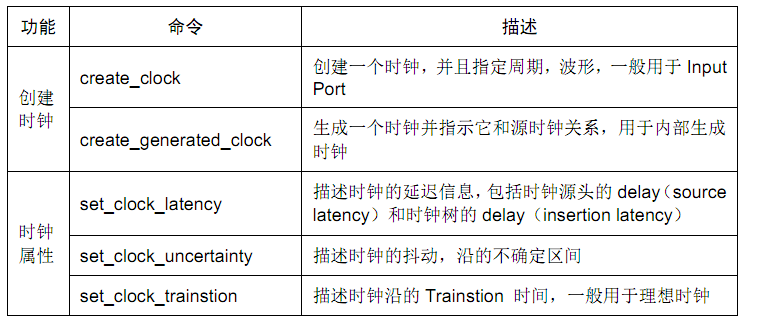

（1）时钟和时钟网络

　　当 design compiler 对一个设计进行 timing 约束和分析时，它不能自动产生时钟，必须对设计中的时钟源进行显式的定义。 design compiler中时钟分为两种：真实时钟（real clock）和虚拟时钟（virtual clock）。真实时钟有时钟源，它可以是理想时钟（ideal clock）和传播时钟（propagated clock）。理想时钟在时钟树上不会引起延时，当定义时钟后，缺省就是理想时钟。而传播时钟和理想时钟不同，若一个寄存器的时钟输入是传播时钟，那么就会计算时钟源到寄存器时钟输入端路径的所有延时，得到时钟的到达时间。使用命令 set_propagated_clock 可以把理想时钟转变为传播时钟（在综合时我们一般不使用传播时钟，后面给出原因）

　　虚拟时钟（virtual clock）没有时钟源。使用虚拟时钟作参考可以定义input 和output 相对的延时。在某些情况下，例如在定义组合逻辑的时序约束时，使用虚拟时钟特别有用。时钟树（clock tree），又称时钟网络，是指位于时钟源和它所有扇出的寄存器时钟输入端之间的组合逻辑。

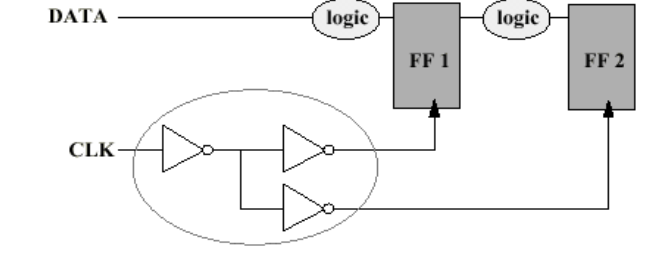

上图圆圈内为一个简单的时钟网络。

　　时钟树一般由厂家根据物理布局的情况综合产生，一般不使用 design compiler对时钟树进行综合（CTS）。通常，后端的P&R工程师进行时钟网络综合，并给出一个保证的 clock skew （clock skew指时钟树不同分支之间的最大延时差），以及Clock 的 Insertion Delay（就是指时钟树的延时）。因此，在我们进行逻辑综合时，可以使用 set_clock_uncertainty、和 set_clock_latency 对时钟网络进行模型化。

理想时钟的 Clock skew / Clock insertion Delay的值为 0。

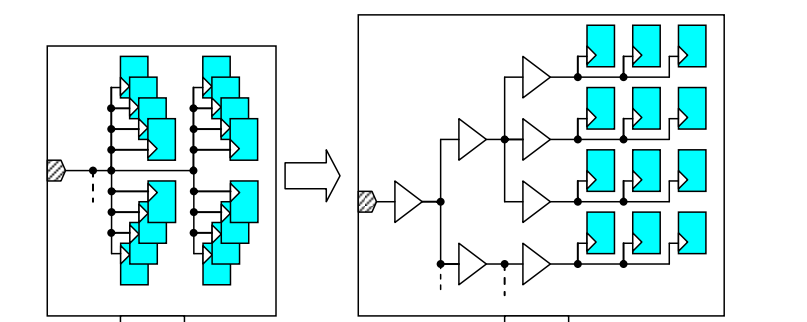

　　在目前的流程中，通常时钟网络的由后端的P&R完成，我们在综合时只是保证功能的正确。因为在综合时，工具不考虑触发器的摆放位置，而在后端工程师在CTS （Clock tree synthesis），触发器的摆放已经确定。这样根据触发器的具体摆放位置，进行时钟树的生成，可以更好的平衡触发器时钟的 Skew，Insertion Delay 等。下图示意中表现了综合以及CTS。

CTS前后

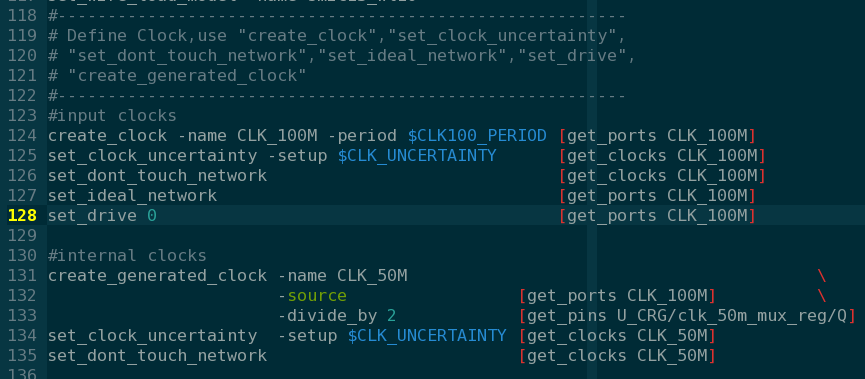

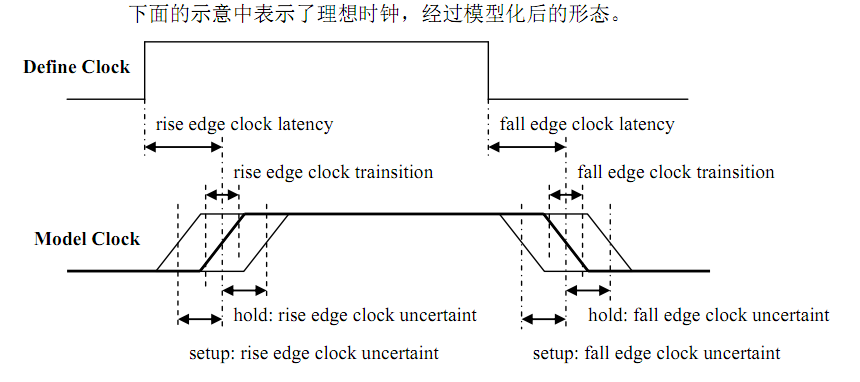

　　在综合时，时钟网络是理想的，没有延时（延时为0），没有Skew（Skew 为0），时钟的沿也是理想的（Transition 时钟为 0）。这样和 CTS 后的时序就有了很大的不一致。因此在综合时，我们尽管没有 CTS，但应该把以后这些CTS 的特性表示出来，通常我们会使用下面这3个命令来表现。

A．set_clock_latency 命令

set_clock_latency：其语法如下：

set_clock_latency value [-rise] [-fall] [-min] [-max] [-source][-early] [-late] [clocks object_list]

使用 set_clock_latency 我们可以表现 CTS 的 Insertion Delay （就是时钟源点到触发器时钟Pin 的延时）。例如，

dc_shell_t> set_clock_latency 4.0 [get_clocks SYSCLK]

表示我们定义了时钟 SYSCLK 的 Insertion Delay 为 4（ns）。

B．set_clock_uncertainty 命令

set_clock_uncertainty其语法如下：

set_clock_uncertainty value [-from object_list -to object_list] [-rise] [-fall] [-setup] [-hold] clocks object_list

set_clock_uncertainty 描述了 clock 沿的不确定区间，因此我们可以使用该命令表现 CTS 的 Skew。例如， dc_shell_t> set_clock_uncertainty 0.5 –setup [get_clocks SYSCLK] 使用 –setup 选项，

　　由于一般综合不考虑 Hold 的 Timing check，因为此时的物理位置、延时都没有最终确定，因此可能此时修复的 Hold，在 P&R 后就变的多余了。因此综合时只考虑最大延时（即 Setup check）满足时序要求。表示在 Setup 检查时，Capture Clock 的时钟沿会提前 0.5（ns）。

由于在 CTS 后，CTS Skew 导致 Capture Clock 的沿可能提前，当然也可能滞后，但是不可预知，因此我们按照比较严格的约束。使用 set_clock_uncertainty 也可以模拟时钟源的抖动，时钟源的抖动也是导致Capture Clock 的沿可能提前或者滞后。例如，假设，时钟源的抖动是 0.2ns，CTS 的最大Skew 为 0.5 ns，那么，我们在约束时钟的 Uncertainty 时应该为：

dc_shell_t> set_clock_uncertainty [expr 0.2 + 0.5] –setup [get_clocks SYSCLK]

C．set_clock_transition 命令 set_clock_transition 的语法如下：

set_clock_transition transition_value [-rise | -fall][-min] [-max] clock_list

由于实际的 CTS，时钟的上升、下降沿不可能是理想的，都可能存在一定的 Transition 时间，我们可以使用该命令定义时钟的上升、下降沿的 Transition 时

间。例如：
dc_shell_t> set_clock_ transition 0.5 [get_clocks SYSCLK]

表示时钟上升、下降沿的Transition 时间为0.5(ns)。时钟的 transition 时间会影响触发器输出数据的Delay。

（2）I/O端口的时序设定

　　Design Compiler 默认Input ports 信号的到达时间为0，并且不对Output ports 进行任何的约束。 design compiler提供set_input_delay 和set_output_delay，分别对对I/O端口的Input Ports 和 Output Ports 进行时序约定。

A．set_input_delay 命令

set_input_delay 是设置设计的输入端口的延时相对于时钟的延时，延时值是外部逻辑的延时，语法如下：

set_input_delay delay_value [-clock clock] [-clock_fall] [-level_sensitive] [-network_latency_included] [-source_latency_included] [-rise] [-fall] [-max] [-min] [-add_delay] port_pin_list

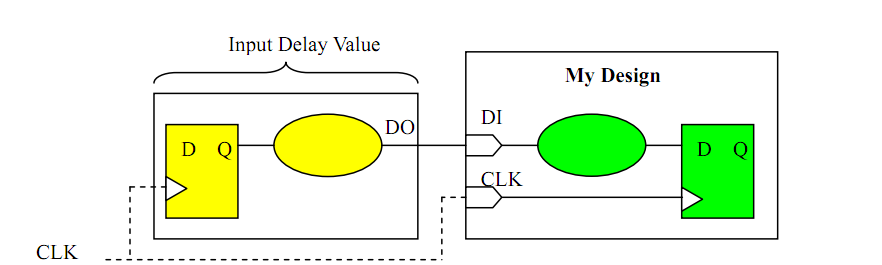

　　如果前级电路（芯片）的DO 相对以时钟 Clk 的延时为 10 ns，那么我们可以设置输入的 Input Delay 为 10ns，在 DC 中设置如下， dc_shell-t> create_clock –name clk –period 20 [get_ports CLK] dc_shell-t> set_input_delay 10 –clock clk [get_ports DI] 延时值是在指定的目标（ DI）相对与时钟（–clock clk）的延时。

B．set_output_delay 命令

set_output_delay 是设置设计的输出端口相对于时钟的延时。要特别注意，延时值也是外部逻辑的延时，set_output_delay 的含义如下图所示： set_output_delay 的语法如下：

set_output_delay delay_value [-clock clock] [-clock_fall][-level_sensitive] [-network_latency_included] [-source_latency_included] [-rise] [-fall] [-max] [-min] [-add_delay] [-group_path group_name] port_pin_list

Output Delay 设置示意如下，延时值是设置片外的Delay。

6、Multiple Instance问题

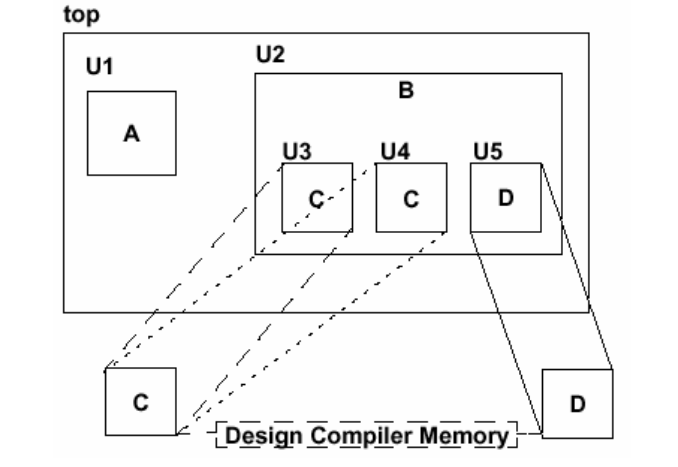

Multiple Instance 是指在上层设计中多次调用同一个子层设计单元，如图所示，U2/U3 和 U2/U4 都是实例化设计单元C
